Benvenuto nella sezione dedicata al manuale di istruzioni del Rain Bird 3500. Qui puoi trovare e scaricare gratuitamente il PDF ufficiale che ti guiderà passo dopo passo nell’installazione, regolazione e manutenzione del tuo irrigatore. Il manuale è pensato per aiutarti a ottenere le migliori prestazioni dal tuo sistema di irrigazione, fornendo informazioni chiare su funzionamento, impostazione del raggio e risoluzione dei problemi più comuni. Scarica subito il documento per avere sempre a portata di mano tutte le indicazioni utili per un utilizzo semplice ed efficace del Rain Bird 3500.
Cosa Troverai nel Manuale Utente Rain Bird 3500

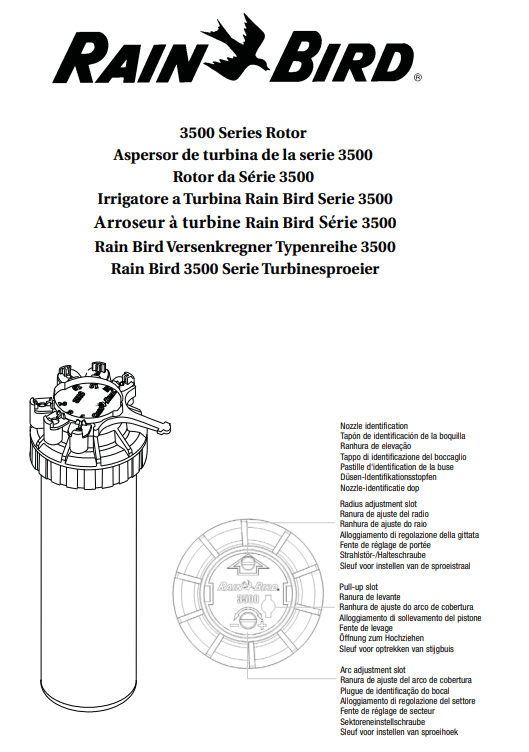

Il manuale identifica innanzitutto le aree funzionali dell’irrigatore visibili sulla testa: l’alloggiamento per la regolazione della gittata, l’alloggiamento per la regolazione del settore e la sede che consente di sollevare il pistone (stelo) per intervenire dall’alto senza smontare l’intero corpo. È indicato anche il tappo di identificazione del boccaglio, utile per riconoscere rapidamente quale ugello è installato. Queste indicazioni servono a orientarsi tra i punti di accesso alle regolazioni e alle parti soggette a manutenzione.
La parte centrale delle istruzioni riguarda la gestione dei boccagli. Il manuale descrive che il “porta-boccagli” va rimosso dall’irrigatore per scegliere l’ugello desiderato; una volta selezionato, si solleva lo stelo per lavorare sul punto di inserimento. L’installazione avviene inserendo il boccaglio nella sua sede fino a completo assestamento e fissandolo tramite la vite di regolazione della gittata, che svolge anche funzione di ritenuta meccanica del boccaglio. La rimozione avviene eseguendo l’operazione inversa, sempre intervenendo dall’alto con lo stelo sollevato.
Per quanto riguarda il settore di irrigazione, il manuale chiarisce che l’arco è regolabile da 40° a 360°. La logica operativa è basata sull’individuazione del punto fermo sinistro, che costituisce il riferimento “fisso” del movimento; una volta trovato questo bordo sinistro, l’ampiezza del settore si modifica agendo sulla regolazione del settore: ruotando in senso orario si amplia l’arco, mentre ruotando in senso antiorario lo si riduce. Questo passaggio è rappresentato anche con schemi che mostrano la rotazione dell’utensile e la direzione di variazione dell’angolo.
La regolazione della gittata viene presentata come una riduzione possibile fino al 35%. In pratica, il manuale segnala che la vite dedicata consente di “frenare” il getto e ridurre la distanza di lancio rispetto al valore nominale dell’ugello, con un limite massimo di riduzione indicato appunto nel 35%. Questa informazione è particolarmente utile quando serve contenere l’irrigazione entro aiuole o bordure senza cambiare necessariamente l’ugello, fermo restando che la soluzione più corretta in termini idraulici resta la scelta del boccaglio adeguato.
È inclusa anche una sezione di manutenzione ordinaria dedicata al filtro a rete. Il manuale indica che, quando si riscontrano cali di prestazione o getti irregolari, si può intervenire estraendo il meccanismo interno dal corpo dell’irrigatore e rimuovendo la rete filtro per la pulizia, così da eliminare sabbia o detriti che limitano portata e uniformità. Questa procedura è illustrata con immagini che mostrano l’estrazione dell’insieme interno e del filtro.
Infine, la prima pagina del manuale riporta i dati prestazionali dei boccagli, sia in unità imperiali sia in unità metriche. La tabella mette in relazione pressione, ugello, raggio e portata, così da permettere il dimensionamento e la verifica in campo. A titolo orientativo, con pressioni nell’ordine di 25–55 psi (circa 1,72–3,79 bar) il raggio dichiarato passa indicativamente da circa 15 ft fino a circa 35 ft a seconda dell’ugello e della pressione, mentre la portata cresce al crescere della sezione dell’ugello. La tabella riporta anche tassi di precipitazione stimati per schemi di posa “quadrati” e “triangolari”, calcolati con spaziatura pari al 50% del diametro e con funzionamento a mezzo cerchio, informazione utile per valutare uniformità e tempi di adacquamento quando si progetta o si bilancia una zona.
Manuale di Istruzioni Rain Bird 3500 PDF
Se hai bisogno di consultare le informazioni dettagliate sul funzionamento e la manutenzione dell’irrigatore Rain Bird 3500, puoi scaricare comodamente il manuale di istruzioni in formato PDF. Questo documento ufficiale ti guiderà passo dopo passo nelle operazioni di installazione, regolazione e risoluzione dei principali problemi, permettendoti di sfruttare al meglio tutte le funzionalità del prodotto.
