Se stai cercando il manuale di istruzioni per il programmatore di irrigazione Rain Bird ESP-TM2, sei nel posto giusto. In questa pagina puoi scaricare gratuitamente il manuale in formato PDF, uno strumento indispensabile per configurare, utilizzare e mantenere al meglio il tuo sistema di irrigazione. Il manuale offre spiegazioni dettagliate sulle funzioni principali, suggerimenti utili per la programmazione e indicazioni per risolvere eventuali problemi, così da garantire un funzionamento ottimale e una gestione efficiente dell’acqua nel tuo giardino.
Cosa Troverai nel Manuale Utente Rain Bird ESP-TM2
Il manuale del programmatore Rain Bird ESP-TM2 spiega come installare, collegare e programmare una centralina per irrigazione residenziale a 230 V che gestisce fino a 12 stazioni, con 3 programmi indipendenti e fino a 4 orari di avvio per ciascun programma. Il documento chiarisce che l’ESP-TM2 comanda una sola stazione alla volta, con la possibilità di azionare anche una valvola master in parallelo, e che mette a disposizione funzioni di pianificazione flessibili come giorni personalizzati, giorni pari o dispari e cicli a intervallo, oltre a strumenti di ottimizzazione come la regolazione stagionale e il ritardo irrigazione.
Una sezione iniziale illustra anche la predisposizione alla connettività Wi-Fi: la centralina è “LNK Ready”, cioè compatibile con il modulo accessorio LNK WiFi acquistabile separatamente, che consente la gestione remota tramite app su dispositivi mobili. Nel manuale viene però ribadito che questa parte è un’estensione opzionale, mentre tutte le funzioni fondamentali di controllo e programmazione sono disponibili direttamente dal pannello frontale tramite selettore e pulsanti.
La parte di installazione descrive il montaggio a parete vicino a una presa 230 V, con fissaggio tramite viti e accesso al vano cavi inferiore. Il manuale insiste su un accorgimento pratico e di sicurezza: i cavi delle valvole non devono condividere la stessa apertura dei cavi di alimentazione, per ridurre rischi e disturbi. Per il collegamento delle elettrovalvole viene spiegato che ogni stazione va portata al proprio morsetto numerato (1–12) e che tutti i ritorni confluiscono nel morsetto comune C; quando si usa una valvola master, un conduttore va al morsetto M e l’altro rientra sul comune. Viene trattato anche l’avvio pompa tramite relè dedicato, chiarendo che la centralina non alimenta direttamente la pompa e che il relè deve essere cablato secondo le istruzioni del produttore; vengono inoltre indicati i modelli di relè compatibili Rain Bird e viene richiamata l’esigenza di un ponticello su un terminale non usato per prevenire condizioni indesiderate.
Il manuale spiega poi come collegare un sensore pioggia/gelo opzionale ai morsetti SENS. La logica è che, senza sensore, i morsetti restano chiusi da un ponticello giallo; il ponticello va rimosso solo quando si collega il sensore. È anche specificato che i programmatori Rain Bird sono compatibili con sensori normalmente chiusi e che, anche in questo caso, i cavi del sensore non devono essere instradati insieme ai cavi di alimentazione. Per installazioni particolari è descritta la possibilità di sostituire il cavo di alimentazione con un cablaggio personalizzato, con indicazioni su fase “L”, neutro “N” e messa a terra, sottolineando che l’alimentazione deve restare disattivata finché non sono stati verificati tutti i collegamenti.
La guida all’uso introduce il pannello comandi: tramite il selettore si accede alle aree di impostazione di data/ora, scelta programma A-B-C, impostazione degli orari di avvio, dei tempi di irrigazione, dei giorni di irrigazione, della gestione del sensore, della regolazione stagionale, della modalità di irrigazione manuale, della posizione OFF e del funzionamento automatico. La programmazione di base viene presentata come un flusso coerente: si imposta l’orologio e, se necessario, il formato 12/24 ore; si definiscono gli orari di avvio del programma; si assegnano i tempi di irrigazione alle singole stazioni con durata da 1 minuto fino a 6 ore; infine si selezionano i giorni in cui il programma può partire. In funzionamento automatico il display mostra l’icona dell’irrigatore lampeggiante con programma e tempo residuo, mentre portando il selettore su OFF l’irrigazione automatica viene interrotta e non riparte finché il selettore resta in quella posizione.
Il manuale dedica una sezione alle modalità manuali, pensate per prove o esigenze immediate, descrivendo il test di tutte le stazioni, l’avvio di una singola stazione e l’avvio di un singolo programma; durante queste esecuzioni il display continua a mostrare stazione o programma e tempo rimanente, e l’annullamento si effettua riportando il selettore su OFF per il tempo indicato finché compare la condizione di arresto.
La programmazione avanzata amplia le opzioni sui giorni irrigui, consentendo di lavorare su giorni di calendario pari/dispari oppure su irrigazione ciclica a intervalli (per esempio ogni 2 o 3 giorni), con impostazione sia della lunghezza del ciclo sia dei giorni rimanenti al prossimo avvio. Nella stessa area viene spiegata la gestione del sensore, che può essere reso attivo o escluso, e la regolazione stagionale che scala i tempi dal 5% al 200%, globalmente o per singolo programma. È presente anche il ritardo irrigazione, che sospende l’automatico fino a 14 giorni e poi riprende la programmazione senza richiedere reimpostazioni, e la funzione di giorni esclusi permanenti che consente di bloccare alcuni giorni della settimana quando si utilizzano modalità pari/dispari o cicliche.
Tra le funzioni avanzate illustrate, il manuale descrive anche la possibilità di impostare un ritardo tra stazioni da 1 secondo fino a 9 ore, utile per assicurare la completa chiusura di una valvola prima dell’apertura della successiva, la gestione della valvola master per stazione e il controllo del sensore pioggia su base stazione. Sono inoltre previste funzioni di salvataggio e ripristino della programmazione e la procedura di ritorno alle impostazioni di fabbrica, con l’avvertenza che in quel caso le programmazioni vengono cancellate. Per i casi di malfunzionamento viene descritto il tasto fisico RESET, attivabile con un oggetto sottile, specificando che il reset riavvia il programmatore mantenendo in memoria le programmazioni.
La sezione di risoluzione dei problemi collega i sintomi più comuni alle cause probabili: l’icona irrigatore che lampeggia senza erogazione può dipendere da assenza d’acqua o da linee chiuse, da cavi allentati o danneggiati, oppure da condizioni di sensore e ponticello SENS non coerenti; l’irrigazione eccessiva viene spesso ricondotta alla presenza di più orari di avvio impostati involontariamente; i problemi elettrici includono display spento per mancanza di alimentazione o cablaggio errato e display bloccato dopo sbalzi, per cui vengono suggeriti distacco temporaneo dell’alimentazione o reset. In chiusura il manuale riporta certificazioni e requisiti di sicurezza, includendo grado di protezione IP, conformità a direttive europee EMC, bassa tensione e RoHS, indicazioni RAEE e avvertenze sul passaggio dei cavi delle valvole vicino ad altri cavi di potenza o illuminazione, oltre al richiamo a far eseguire installazione e cablaggi da personale qualificato quando richiesto dalle normative locali.

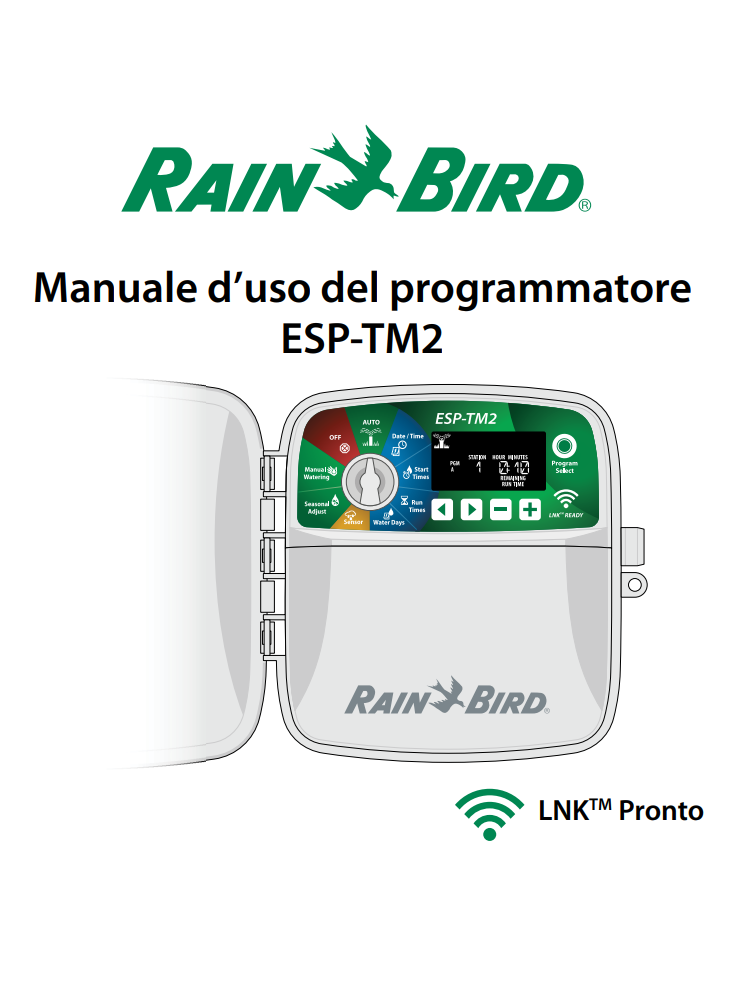

Manuale di Istruzioni Rain Bird ESP-TM2 PDF
Se sei alla ricerca di una guida dettagliata per l’installazione e la programmazione del tuo centralina Rain Bird ESP-TM2, qui troverai il manuale di istruzioni ufficiale in formato PDF. Questo documento ti aiuterà a comprendere tutte le funzionalità del dispositivo, a risolvere eventuali dubbi e a sfruttare al meglio il sistema di irrigazione. Scaricando il manuale, avrai sempre a portata di mano le informazioni utili per una gestione semplice ed efficiente del tuo impianto.
