In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il programmatore d’irrigazione Toro GreenKeeper 212. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, oltre a suggerimenti utili per la risoluzione dei problemi più comuni. Prima di iniziare, si consiglia di leggere attentamente il documento per garantire un funzionamento ottimale e una lunga durata del vostro sistema di irrigazione Toro.
Cosa Troverai nel Manuale Utente Toro GreenKeeper 212
Il manuale del Toro GreenKeeper 212 inquadra il prodotto come un programmatore per impianti di irrigazione automatici destinato esclusivamente all’uso interno, concepito per gestire più settori in modo sequenziale e con tre programmi indipendenti. Il documento evidenzia che la centralina è espandibile fino a 12 settori tramite moduli a innesto da 2 settori, che dispone di tre programmi A, B e C con modalità di calendario e a intervallo, che consente tempi di funzionamento per settore da 1 minuto fino a 4 ore e fino a quattro avviamenti giornalieri per programma. Sono descritte inoltre le funzioni di avvio automatico pompa/valvola generale, regolazione stagionale percentuale, sospensione per pioggia, predisposizione per sensore pioggia e porta per un eventuale ricevitore telecomando, con morsetti a connessione rapida per semplificare il cablaggio.
Nelle pagine introduttive il manuale spiega i concetti di base del sistema: il programmatore comanda le valvole di zona, ciascuna associata a un gruppo di irrigatori (settore o zona), e l’irrigazione avviene in sequenza, cioè un settore alla volta per il tempo assegnato, poi il successivo. In questa logica, un “programma” è l’insieme di tre informazioni: i giorni in cui irrigare, l’orario di inizio del ciclo e la durata attribuita a ciascun settore; quando arriva l’orario di inizio, il GreenKeeper esegue l’intero ciclo attivando uno dopo l’altro i settori che hanno un tempo impostato. Il manuale sottolinea anche l’utilità dei tre programmi separati: consentono di differenziare aree con fabbisogni idrici diversi, mantenendo indipendenti calendario, avvii e tempi per ciascun programma.
Una parte molto pratica del documento è dedicata al riconoscimento dei comandi e delle indicazioni sul display. Il display a cristalli liquidi utilizza simboli per indicare, tra le altre cose, gli orari di inizio (icona “sveglia” e numeri 1–4), il programma selezionato (A, B o C), il settore attivo e il tempo residuo, lo stato di irrigazione attiva o disattiva, l’eventuale mancanza di alimentazione a 24 Vca quando la centralina è alimentata solo dalla batteria, e l’uso della regolazione stagionale con il simbolo “%”. I tasti frontali sono descritti per funzione: +/ON e –/OFF incrementano o decrementano valori e servono anche a selezionare o rimuovere giorni irrigui; NEXT consente di avanzare tra i campi in programmazione e, durante l’irrigazione, di passare alla fase successiva o riprendere una sosta; MANUAL START avvia le procedure di irrigazione manuale. La manopola del selettore di funzione è la “mappa” operativa: RUN per il funzionamento normale, CURRENT TIME/DAY per impostare ora e giorno (e, quando abilitato, anche la data), WATERING DAYS per impostare i giorni irrigui, PROGRAM START TIME per gli orari di inizio, STATION TIMES per le durate dei settori, SEASON ADJUST per la regolazione stagionale, OFF per disattivare irrigazione automatica e manuale, e RAIN DELAY per sospendere l’impianto per pioggia.
Il manuale descrive anche alcune opzioni hardware attivabili tramite ponticelli interni. È prevista la scelta tra orologio a 12 ore e a 24 ore tramite un ponticello dedicato, la selezione del ritardo di avviamento pompa che può passare da un ritardo breve a un ritardo più lungo per favorire pressurizzazione e ridurre transitori, e l’abilitazione della programmazione a giorni pari/dispari rimuovendo l’apposito ponticello. In quest’area sono illustrati anche il fusibile rapido da 0,75 A che protegge la centralina da sovracorrenti e cortocircuiti, il commutatore che abilita o esclude la carica della batteria in funzione del tipo di batteria installata (alcalina oppure ricaricabile Ni-MH), e il commutatore di esclusione del sensore pioggia che consente di accettare o ignorare il segnale del sensore.
Per quanto riguarda l’alimentazione, il manuale spiega che il GreenKeeper 212 utilizza un trasformatore esterno a 24 Vca per azionare elettrovalvole e relè, mentre una batteria da 9 V ha la funzione di riserva per conservare le informazioni e consentire la programmazione anche prima dell’installazione. Viene precisato che la batteria non è in grado di alimentare le valvole e che la durata della riserva dipende dal tipo di batteria, con un’indicazione di autonomia più lunga per la batteria alcalina rispetto alla ricaricabile Ni-MH. La procedura di installazione della batteria include anche l’impostazione corretta del commutatore di carica, con l’avvertenza che tentare di caricare una batteria alcalina può danneggiare il programmatore e la batteria stessa.
Un aspetto distintivo descritto nel manuale è la “memoria permanente” del programmatore. Il documento spiega che, in caso di interruzioni di corrente superiori alla durata della riserva a batteria, la centralina può ripristinare un calendario d’irrigazione permanente predefinito per evitare che l’area irrigata si secchi eccessivamente durante assenze prolungate. Questo programma permanente è descritto con impostazioni standard su Programma A (giorni irrigui attivi e un avvio mattutino con durata uguale per i settori), mentre i programmi B e C restano inattivi; viene inoltre spiegato come ripristinare il programma permanente o, in alternativa, cancellare completamente la memoria portando tutti i parametri a inattivo, tramite combinazioni di tasti eseguibili con selettore in posizione OFF.
La sezione di programmazione è costruita come percorso lineare. Si imposta innanzitutto ora e giorno correnti, e quando è abilitata l’opzione pari/dispari si imposta anche anno, mese e giorno del mese. Si definiscono poi i giorni irrigui per ciascun programma scegliendo una delle modalità disponibili: calendario settimanale con selezione dei giorni, intervallo da 1 a 7 giorni con scelta del giorno di inizio dell’intervallo, oppure giorni pari o dispari del mese, con una nota operativa importante sul fatto che alcune date non vengono irrigate in modalità dispari. È prevista anche la possibilità di rendere un programma inattivo selezionando OFF, senza cancellarne necessariamente i parametri, così da poterlo riattivare quando serve.
Dopo i giorni irrigui, il manuale descrive l’impostazione degli orari di inizio, chiarendo che un programma necessita almeno di un orario di partenza per funzionare automaticamente e che il GreenKeeper supporta fino a quattro avviamenti al giorno per ciascun programma. Il documento insiste sul significato di questa impostazione: ogni avvio ripete il ciclo del programma, quindi più avvii nello stesso giorno comportano più cicli completi sugli stessi settori assegnati. Successivamente si impostano i tempi di funzionamento per settore, da inattivo fino a 4 ore con incrementi al minuto; un settore è “assegnato” a un programma nel momento in cui gli viene attribuito un tempo diverso da OFF, e i settori lasciati inattivi vengono ignorati durante il ciclo.
Il manuale include una parte di pianificazione consigliata prima della programmazione, con una scheda da compilare per annotare collocazione e tipo di vegetazione di ogni settore, calendario dei giorni irrigui, durate e orari di inizio dei programmi. L’obiettivo è avere un riferimento cartaceo da conservare nella tasca posteriore del programmatore e, soprattutto, ridurre errori tipici come avvii inutilmente multipli o durate incoerenti tra aree diverse.
Per l’installazione fisica, il manuale ricorda che la centralina non è resistente alle intemperie e deve quindi essere montata in ambiente protetto, indicando anche l’esistenza di un mobiletto esterno opzionale. La procedura di montaggio a parete utilizza una dima sul retro, con viti e, se necessario, un condotto di protezione per la cavetteria delle valvole. Sul cablaggio, il manuale propone l’uso di cavo multipolare per irrigazione e descrive lo schema classico: un comune condiviso collegato al morsetto COM e un filo dedicato per ciascuna valvola collegato al morsetto del relativo settore sui moduli; l’uscita PUMP/MV è dedicata al relè pompa o alla valvola generale. Per il collegamento del relè pompa è specificato un limite massimo di assorbimento e viene richiamata una precauzione “di protezione” quando esiste una pompa e ci sono settori non utilizzati, così da ridurre il rischio di danni in caso di errori di programmazione. Il trasformatore si collega ai morsetti 24 Vca, con l’avvertenza di non collegarlo alla presa finché non sono completate tutte le operazioni di cablaggio.
Il collegamento del sensore pioggia Toro viene presentato come opzione per interrompere automaticamente l’irrigazione quando il sensore è bagnato. Il manuale spiega che, quando il sensore interviene, sul display compare il simbolo di irrigazione inattiva e l’irrigazione riprende solo dopo l’asciugatura del sensore; l’ingresso sensore può essere attivato o escluso con un commutatore dedicato. Viene anche indicato che il sensore descritto opera con contatti normalmente chiusi e che sensori con logiche diverse richiedono cablaggio coerente con le istruzioni del costruttore.
La sezione di funzionamento distingue chiaramente automatico, manuale e OFF. In automatico, con selettore su RUN, la centralina avvia i programmi quando giorno e ora correnti coincidono con quelli programmati; durante l’irrigazione il display mostra programma attivo, settore in corso e tempo residuo. In manuale, il manuale descrive come avviare un programma selezionando i settori da includere o escludere, e come accodare più programmi perché partano in sequenza; a fine manuale, il sistema ritorna al funzionamento automatico. È inoltre documentata una serie di comandi utilizzabili durante irrigazione automatica o manuale: la sosta si attiva premendo insieme + e –, con la goccia che lampeggia; la ripresa avviene con NEXT; l’annullamento dell’irrigazione avviene con una specifica combinazione, oppure passando brevemente da OFF e tornando a RUN; il salto del settore avviene con NEXT; la modifica temporanea del tempo del settore attivo si fa con + o – e vale solo per il ciclo in corso. La posizione OFF interrompe immediatamente irrigazioni in corso e impedisce l’avvio di cicli automatici e manuali finché non si ritorna a RUN.
Per gestire periodi di pioggia senza spegnere definitivamente il sistema, il manuale descrive la funzione RAIN DELAY, che consente di sospendere tutte le irrigazioni per un numero selezionabile di giorni e poi riprendere automaticamente al termine del conteggio. In modo complementare, la regolazione stagionale consente di aumentare o diminuire percentualmente tutti i tempi dei settori di un programma, dal 10% al 200% con passi del 10%; il manuale evidenzia che percentuali superiori a 100% comportano un aumento del tempo complessivo e, per favorire l’assorbimento e ridurre ruscellamenti, la centralina può dividere l’esecuzione in più cicli consecutivi, con indicazione del simbolo % durante l’irrigazione.
Nella parte finale, il manuale tratta manutenzione e assistenza. Viene descritta la sostituzione del fusibile con l’obbligo di scollegare prima il trasformatore, l’aggiunta dei moduli settori negli alloggiamenti di espansione e una sezione di individuazione guasti che collega sintomi tipici, come display spento, avvii in orari inattesi o valvole che non aprono o non chiudono, a cause probabili quali batteria scarica, fusibile bruciato, collegamenti errati, tempi settore inattivi, solenoidi difettosi, sovrapposizione di programmi o regolazione stagionale non voluta. Il documento riporta infine dati tecnici di massima su alimentazione e carichi ammissibili, intervalli di temperatura di esercizio e garanzia limitata, insieme alle note sulla compatibilità elettromagnetica.

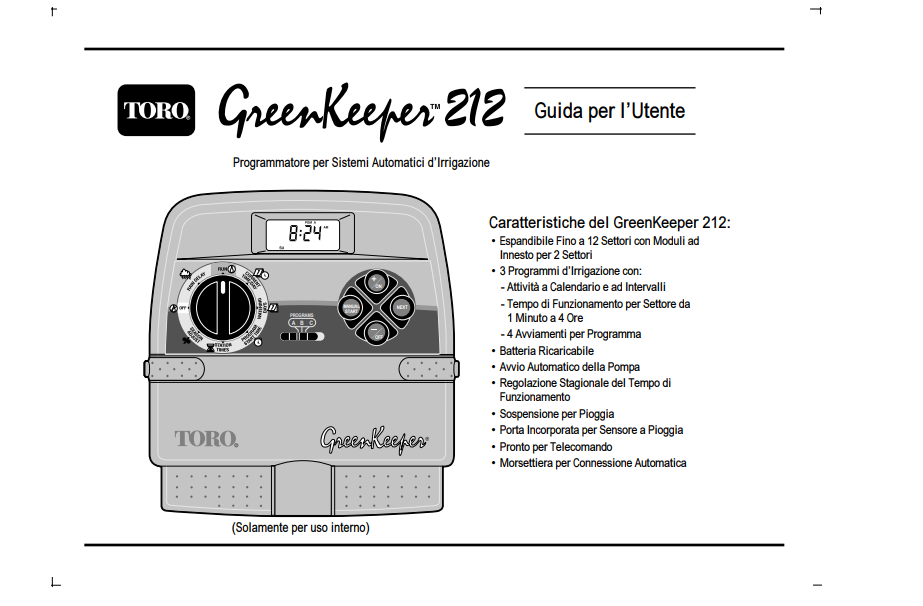

Manuale Istruzioni Toro GreenKeeper 212 PDF
Se sei alla ricerca del manuale di istruzioni per il tuo impianto di irrigazione Toro GreenKeeper 212, sei nel posto giusto. In questa sezione mettiamo a disposizione il manuale ufficiale in formato PDF, facilmente scaricabile, per aiutarti a configurare, utilizzare e mantenere al meglio il tuo programmatore. Scaricando il documento potrai consultare tutte le informazioni necessarie, dai dettagli sull’installazione ai consigli utili per la risoluzione dei problemi più comuni.
