Se hai bisogno di consultare il manuale di istruzioni per il modello Aprimatic T2, sei nel posto giusto. In questa pagina puoi scaricare gratuitamente il manuale in formato PDF, utile per l’installazione, la programmazione e la manutenzione del tuo dispositivo. Il documento fornisce tutte le informazioni necessarie per utilizzare al meglio il tuo Aprimatic T2, con spiegazioni dettagliate, schemi tecnici e consigli pratici per risolvere eventuali problemi. Scarica subito il manuale per avere sempre a portata di mano le risposte alle tue domande.
Cosa Troverai nel Manuale Utente Aprimatic T2
Il manuale Aprimatic T2 descrive una centralina di comando progettata per il controllo di un motore destinato all’automazione di cancelli scorrevoli, ed è scritto con un taglio chiaramente professionale, rivolto soprattutto a installatori e manutentori qualificati. Fin dalle prime pagine il documento chiarisce che si tratta di un’apparecchiatura da utilizzare esclusivamente nell’ambito previsto dal costruttore, senza modifiche improprie e con l’obbligo di rispettare tutte le norme di sicurezza durante l’installazione e la messa in servizio. Il manuale insiste infatti sul fatto che le operazioni devono essere eseguite come specificato dal costruttore, che l’installatore deve verificare sia la correttezza dell’installazione sia il buon funzionamento dell’apparecchiatura, e che l’area di lavoro deve essere adeguatamente delimitata, libera da ostacoli, ben illuminata e non accessibile a persone estranee. Queste indicazioni iniziali non sono soltanto una premessa formale, ma servono a inquadrare la T2 come una scheda di controllo per automazioni che muovono parti meccaniche potenzialmente pericolose, e quindi come un prodotto che richiede competenza e attenzione. Il documento dichiara anche in modo esplicito il proprio campo di applicazione: si tratta di una centralina per motoriduttori Aprimatic destinati all’azionamento di cancelli scorrevoli. Questo è un punto importante, perché distingue chiaramente la T2 da altre centrali Aprimatic dedicate a cancelli a battente o ad applicazioni differenti.
Dal punto di vista generale, il manuale presenta la T2 come un’apparecchiatura dotata di microprocessore Aprimatic, con consumo in stand-by di 15 watt, progettata per comandare un solo motore con potenza massima di 680 watt. Questa definizione riassume bene la natura della scheda: non è una centralina per sistemi a due motori o a logiche complesse di doppia anta, ma un’unità di comando specifica per un automatismo scorrevole monomotore. Già da qui si capisce che tutta la logica della scheda sarà costruita attorno a un movimento lineare di apertura e chiusura, assistito da finecorsa, frenata elettronica e dispositivi di sicurezza come stop e fotocellule. Il manuale dedica una parte importante alla descrizione dello schema a blocchi della scheda, elencando i principali componenti: il trimmer P1 per il tempo di pausa, il trimmer P2 per la frenata elettronica, i fusibili F1, F2 e F3, il dip-switch SW1, il led LD1 per la presenza rete, la morsettiera segnali M1, la morsettiera potenza M2, il connettore K3 per il ricevitore radio Aprimatic e il collegamento di terra funzionale K4. Questa mappa è fondamentale per comprendere il resto del manuale, perché ogni operazione di collegamento, regolazione e verifica si appoggia a questi riferimenti.
I dati tecnici che emergono dal manuale sono più essenziali rispetto ad altri dispositivi più complessi, ma comunque molto significativi. La centralina è alimentata a 230 volt in corrente alternata, utilizza un microprocessore per la gestione delle logiche di comando e lavora con un motore fino a 680 watt. I fusibili sono distinti per funzione, con protezione dedicata al motore, al trasformatore e agli accessori a 24 volt. Anche se il documento non si dilunga in una lunga tabella tecnica come altri manuali più recenti, rende chiaro che il prodotto è pensato per una installazione da esterno in automazioni civili, con la necessità di un corretto contenitore, una buona messa a terra e dispositivi di protezione adeguati a monte. La presenza del connettore K3 per il ricevitore radio, inoltre, mostra che la T2 può essere integrata con il controllo remoto, ma soltanto con modelli Aprimatic, secondo la filosofia chiusa e coerente tipica dei sistemi del marchio.
La parte del manuale dedicata all’installazione è molto pratica e chiarisce in modo preciso come preparare il montaggio. Prima di iniziare bisogna avere a disposizione utensili per il fissaggio a parete e per i collegamenti elettrici, oltre a tasselli a espansione da 6 mm, pressacavi PG16 tipo skintop, un interruttore onnipolare con apertura minima dei contatti di 3 mm, un pulsante di emergenza e cavi omologati per uso esterno con sezione minima di 0,75 mm² e fino a 1,5 mm². Il manuale sottolinea che la scheda deve essere fissata ad almeno 30 centimetri dal suolo, utilizzando i fori del contenitore plastico, e che i cavi vanno introdotti dai fori prestampati sul fondo del contenitore. A monte dell’apparecchiatura deve essere sempre installato l’interruttore onnipolare, mentre il pulsante di emergenza deve essere collocato in una posizione da cui sia visibile l’automazione e tale da togliere completamente alimentazione all’impianto. Il documento aggiunge che i cavi da 1,5 mm² devono essere usati per l’alimentazione di rete e per il motore, mentre quelli da 0,75 mm² sono sufficienti per i dispositivi a 24 VDC. Tutto questo mostra che il manuale non lascia spazio a improvvisazioni: la centralina deve essere inserita in un impianto ordinato, sezionato correttamente e predisposto per la sicurezza.
Anche gli schemi di collegamento sono una parte chiave del contenuto del manuale. La morsettiera M1 raccoglie i segnali di comando e gli accessori, mentre M2 è dedicata alla potenza. Gli ingressi comprendono il comune a 24 volt, lo start, lo stop, la fotocellula, l’ingresso di chiusura nel modo uomo presente oppure, a seconda della logica selezionata, l’ingresso di sicurezza in apertura/chiusura, i finecorsa di apertura e chiusura, la lampada spia, il lampeggiatore LED e la parte di comando del motore. Sul lato della potenza compaiono il condensatore, il neutro, la fase e il collegamento della terra funzionale dell’apparecchiatura. Il manuale specifica che la terra del motore deve essere collegata al conduttore di terra dell’apparecchiatura e che l’impianto va protetto con interruttore differenziale magnetotermico da 6 A con intervento a 30 mA. Una nota molto importante riguarda il collegamento di un lampeggiatore a 230 V: il documento avverte che, con quel tipo di collegamento, il prelampeggio non è disponibile. Questo dettaglio mostra che il costruttore distingue chiaramente tra il lampeggiatore LED a 24 V, che permette una gestione più ricca, e un lampeggiatore a 230 V, che limita alcune funzioni. Il manuale ribadisce anche che i cavi di comando, cioè quelli relativi ai morsetti da 1 a 11, devono essere fascettati separatamente dai cavi di potenza, cioè quelli dei morsetti da 12 a 16, in conformità alle norme vigenti. Inoltre, se i contatti di sicurezza stop e fotocellula non vengono usati, devono essere ponticellati. Questa indicazione è essenziale perché spiega che la scheda si aspetta la presenza di determinati consensi normalmente chiusi e, in loro assenza, deve essere “ingannata” con un ponte per poter funzionare correttamente.
La fase di messa in funzione viene spiegata partendo da una particolarità importante del comportamento della T2. Il manuale avverte che, per motivi funzionali, al primo impulso di start dopo l’allacciamento o il ritorno della tensione di rete, se il cancello è fermo ma non si trova né completamente aperto né completamente chiuso e le sicurezze non sono impegnate, la centralina produce un movimento di chiusura. Questo comportamento serve evidentemente a riallineare il sistema a una condizione di riferimento. Se invece il cancello si apre, significa che i collegamenti del motore sono invertiti e devono essere corretti. Questa precisazione è molto interessante perché mostra che la T2 non si limita a reagire passivamente agli impulsi, ma possiede una logica interna che tenta di ricondurre il cancello a una posizione coerente all’avvio. È un dettaglio da conoscere bene, perché un installatore che non ne fosse consapevole potrebbe interpretarlo come un malfunzionamento.
Subito dopo il manuale affronta la regolazione dei trimmer. Il trimmer P1 consente di impostare il tempo di pausa che precede la chiusura automatica quando si usa una logica di funzionamento automatico, e il suo campo va da 0 a 120 secondi. Il trimmer P2, invece, è una delle funzioni più interessanti della scheda: regola l’intensità della frenata elettronica, che serve a smorzare l’inerzia accumulata dal cancello durante il movimento. Il manuale spiega che, tramite questo trimmer, si regola il ritardo dell’intervento del freno che blocca il motoriduttore nelle fasi di apertura e chiusura. Di conseguenza, la frenata deve essere adattata al peso e all’inerzia del cancello. Questo significa che la T2 non si limita a dare alimentazione e poi togliere corrente al motore, ma controlla in una certa misura il modo in cui il cancello arriva a fine corsa, evitando colpi troppo secchi o arresti poco controllati. Il documento aggiunge che queste regolazioni vengono apprese dal microprocessore in tempo reale anche durante il funzionamento dell’apparecchiatura, il che conferma il ruolo attivo della logica elettronica nella gestione del movimento.
Il capitolo sulla programmazione tramite dip-switch SW1 è probabilmente il cuore del manuale. I dip-switch 1 e 2 servono a selezionare la modalità di funzionamento. Le modalità disponibili sono quattro. La prima è il modo automatico standard, nel quale un impulso comanda l’apertura fino al finecorsa, il cancello resta aperto per il tempo di pausa impostato e poi si richiude automaticamente. Se durante l’apertura arriva un impulso di start, questo viene ignorato; se arriva in chiusura oppure interviene la fotocellula, il movimento si inverte e il cancello si riapre. Se le fotocellule sono impegnate durante la pausa, la centralina resta in pausa finché il fascio non viene liberato. La seconda modalità è il semiautomatico con stop, nel quale un impulso a cancello chiuso comanda l’apertura fino al finecorsa, un impulso durante l’apertura ferma il cancello, un altro impulso fa partire la chiusura, e un impulso in chiusura provoca la riapertura. La terza modalità è l’automatico con stop, che combina l’apertura automatica, una pausa e la chiusura automatica, ma con la possibilità di usare lo start per fermare il cancello in apertura, per forzare la chiusura durante la pausa oppure per invertire il movimento in chiusura. La quarta modalità è l’uomo presente, in cui il movimento avviene solo mantenendo premuti i pulsanti: per aprire si tiene premuto lo start, per chiudere si usa l’ingresso chiusura sul morsetto 6, e il rilascio del comando blocca immediatamente il movimento. Questa modalità richiede quindi la presenza costante dell’operatore. La descrizione di queste logiche è molto importante perché mostra quanto la T2 possa adattarsi a esigenze d’uso molto diverse, dalla comodità dell’automatico fino alla cautela del controllo uomo presente.
Il dip-switch 3 gestisce il comportamento della fotocellula durante la pausa. Se impostato su ON, l’interruzione e la successiva liberazione del fascio mentre il cancello è in pausa forzano tre secondi di prelampeggio e poi la chiusura immediata, anche se il tempo di pausa non è ancora terminato. Se invece è su OFF, la chiusura può avvenire solo allo scadere del tempo di pausa. Il dip-switch 4 abilita o disabilita il prelampeggio. Se la funzione è abilitata, prima dell’apertura e della chiusura il sistema attiva per tre secondi la lampada spia e il lampeggiatore, segnalando quindi che il cancello sta per mettersi in movimento. Anche questi aspetti sono molto interessanti perché mostrano come la centralina permetta di rifinire il comportamento dell’automazione non solo sul piano del moto, ma anche su quello della sicurezza visiva e delle interazioni con gli accessori.
Il manuale dedica poi una parte specifica al controllo del funzionamento dei dispositivi esterni. L’ingresso start è un contatto normalmente aperto che fornisce l’impulso di partenza. L’ingresso stop è un contatto di sicurezza normalmente chiuso con priorità assoluta: in qualunque stato e per qualunque funzione, se viene attivato blocca il movimento del cancello nella posizione in cui si trova e la ripartenza avviene solo dopo un nuovo comando di start, che in questo caso comanda la chiusura dell’automazione. L’ingresso fotocellula è un contatto di sicurezza normalmente chiuso attivo solo in chiusura: il suo intervento causa una fermata di un secondo e poi la riapertura del cancello fino al finecorsa. Quando il cancello è aperto e le fotocellule sono impegnate, impediscono la richiusura automatica. Il morsetto 6, come già anticipato, può assumere due funzioni. Nelle modalità automatiche e semiautomatiche diventa un ingresso di sicurezza in apertura e chiusura, sempre normalmente chiuso, che arresta immediatamente il cancello se viene attivato e ne consente la ripartenza nella stessa direzione dopo circa un secondo dalla liberazione. Il manuale suggerisce che questa funzione possa essere usata per proteggere zone a rischio schiacciamento. Nel modo uomo presente, invece, lo stesso morsetto 6 diventa l’ingresso chiusura: premendo e mantenendo il comando si ottiene la chiusura del cancello. Questa doppia natura del morsetto 6 è uno dei punti più importanti da capire nella lettura del manuale, perché influenza direttamente i collegamenti e il modo d’uso della scheda.
Anche le uscite vengono descritte con una certa precisione. L’uscita lampada spia è a 24 VDC con carico massimo di 3 W e segnala lo stato del cancello: spenta se chiuso, accesa fissa se aperto o in apertura, lampeggiante in chiusura. L’uscita lampeggiatore è a 24 V e comanda un lampeggio con frequenza di 1 Hz, cioè 0,5 secondi acceso e 0,5 spento. Se il prelampeggio è attivato, questa uscita viene attivata tre secondi prima del movimento, sia in apertura sia in chiusura. Il manuale, in modo molto netto, raccomanda di usare solo lampeggiatori a LED Aprimatic serie ET per evitare la rottura dell’uscita e il malfunzionamento dell’intero sistema. Questa avvertenza è importante perché fa capire che la scheda non è indifferente al tipo di carico collegato su quell’uscita, e che la compatibilità con gli accessori è parte del corretto uso del prodotto.
Un ulteriore elemento significativo del manuale è il riferimento al ricevitore radio Aprimatic collegabile sul connettore K3. Anche se il documento non sviluppa in questa versione procedure di apprendimento dettagliate come accade per altri modelli più evoluti, chiarisce che il ricevitore deve essere esclusivamente un modello Aprimatic e che va inserito come indicato sul circuito stampato. Questo suggerisce che la T2, pur restando una centralina relativamente semplice, possa essere integrata con il comando a distanza, mantenendo però una compatibilità controllata e non generica.

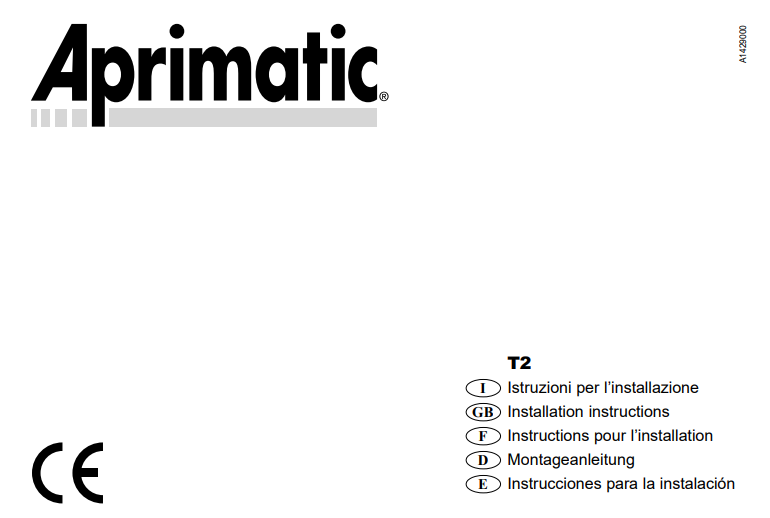

Manuale Istruzioni Aprimatic T2 PDF
Se sei alla ricerca di una guida chiara e dettagliata per l’installazione, la programmazione o la manutenzione del tuo automatismo Aprimatic T2, avere a disposizione il manuale di istruzioni ufficiale può fare davvero la differenza. Qui di seguito puoi trovare il manuale Aprimatic T2 in formato PDF, pronto da scaricare gratuitamente. Consultando questo documento potrai trovare tutte le informazioni necessarie per utilizzare al meglio il tuo dispositivo e risolvere eventuali dubbi o problematiche tecniche.
