In questa pagina puoi trovare e scaricare gratuitamente il manuale di istruzioni in formato PDF per i citofoni BTicino modelli 366811 e 366821. Il documento ufficiale ti guiderà passo dopo passo nell’installazione, nell’utilizzo quotidiano e nella risoluzione dei principali problemi relativi al tuo citofono. Scaricando il manuale avrai tutte le informazioni necessarie per sfruttare al meglio le funzionalità del dispositivo e garantire il corretto funzionamento dell’impianto.
Cosa Troverai nel Manuale Utente Citofono BTicino 366811 – 366821
Il manuale del citofono BTicino 366811 – 366821 presenta un kit audio pensato per trasformare in modo relativamente semplice un vecchio impianto a campanello in un vero impianto citofonico, sfruttando due fili esistenti senza dover rifare completamente la distribuzione interna. Questa è l’idea centrale dell’intero documento, ed è anche l’aspetto che dà senso a tutto il contenuto tecnico delle sue pagine. Fin dall’inizio il manuale mette a confronto due situazioni molto precise: da una parte il vecchio impianto a campanello con tre fili e sola chiamata, dall’altra il nuovo impianto citofonico realizzato senza modifiche ai due fili esistenti, in modo da aggiungere chiamata, comunicazione audio e comando della serratura elettrica. In pratica il documento non si limita a spiegare come si montano tre apparecchi, ma racconta una logica di aggiornamento impiantistico: prendere una predisposizione semplice e trasformarla in un sistema di citofonia completo, utilizzando il kit audio BTicino come soluzione integrata.
Già osservando le prime tavole si capisce quali siano gli elementi che compongono il kit. Il manuale mostra un posto esterno, uno o più posti interni con cornetta e un alimentatore di sistema. La presenza dell’alimentatore dedicato è un aspetto molto importante, perché chiarisce che il kit non è un semplice insieme di pulsante esterno e citofono interno, ma un piccolo sistema strutturato che richiede una propria alimentazione, capace di fornire energia al bus e di gestire la comunicazione tra i vari elementi. Il posto esterno è il punto di chiamata e conversazione verso l’ingresso, il posto interno è l’unità che riceve la chiamata, consente di parlare con il visitatore e di azionare la serratura, mentre l’alimentatore è il componente che rende possibile tutto il funzionamento del sistema. Questa impostazione è coerente con la filosofia BTicino dei kit, cioè soluzioni precomposte che devono essere installate in modo ordinato e secondo schemi chiari, senza lasciare spazio a interpretazioni approssimative.
Una delle parti più interessanti del manuale è quella iniziale in cui viene esplicitato il passaggio dal “vecchio impianto a campanello” al “nuovo impianto citofonico”. Il documento spiega che il vecchio sistema è una semplice installazione con tre fili e un’unica funzione di chiamata. In questa configurazione tradizionale il visitatore preme un pulsante e all’interno si sente soltanto il suono del campanello. Il nuovo sistema proposto dal kit, invece, utilizza due fili esistenti per creare una funzione molto più ricca: non soltanto la chiamata, ma anche la conversazione tramite citofono e l’apertura della serratura elettrica. Questo passaggio è il vero cuore del manuale, perché dimostra che il kit è stato pensato in modo pragmatico per ristrutturazioni leggere e aggiornamenti di impianti residenziali. L’utente o l’installatore non devono immaginare un impianto completamente nuovo da zero, ma una evoluzione dell’esistente. Da questo punto di vista il manuale è quasi un piccolo documento di riconversione: spiega come si può dare una funzione citofonica completa a un impianto che in origine gestiva solo un campanello.
Il manuale dedica poi una pagina alle dimensioni e alle altezze consigliate di installazione, e anche questi dettagli hanno un significato molto pratico. Il posto esterno ha dimensioni compatte, circa 98 millimetri di larghezza per 176 di altezza e 31 di profondità, mentre il posto interno ha una forma verticale molto più slanciata, con larghezza di 78 millimetri, altezza di 194 millimetri e profondità di 54,5 millimetri. Il documento indica anche l’altezza consigliata di montaggio, che per il posto esterno è intorno a 160–165 centimetri dal pavimento, mentre per il posto interno è attorno a 135–140 centimetri. Queste indicazioni non sono secondarie, perché da esse dipendono la comodità d’uso, la leggibilità del cartellino esterno e la facilità di impugnare la cornetta interna. In particolare, il posizionamento del posto esterno a quota d’uomo garantisce che il microfono e l’altoparlante si trovino in una zona corretta rispetto al viso del visitatore, mentre l’installazione del posto interno un po’ più in basso rende la cornetta facilmente raggiungibile. Anche se il manuale non si sofferma in spiegazioni teoriche, le quote suggerite mostrano che il sistema è stato progettato tenendo conto dell’ergonomia reale.
Le pagine dedicate all’installazione del posto esterno mostrano una procedura molto concreta, illustrata quasi interamente da disegni. Si vede come aprire l’involucro, come fissare la base alla parete con viti e tasselli, come far passare i cavi e come eseguire il collegamento ai morsetti BUS. Questa parte del manuale è molto utile perché rende evidente la struttura del posto esterno: non una semplice placca da avvitare, ma un piccolo modulo con una parte frontale removibile e una base di supporto che deve essere fissata in modo stabile. I disegni mostrano anche l’inserimento del cartellino identificativo e il corretto richiudersi del frontale sul supporto. È chiaro che BTicino ha voluto rendere la procedura il più intuitiva possibile, ma allo stesso tempo il manuale fa capire che la cura nell’assemblaggio è importante per evitare problemi di stabilità, di passaggio cavi o di chiusura del dispositivo.
Anche l’installazione del posto interno è descritta in modo molto visivo e pratico. Il manuale mostra come aprire il corpo del citofono, come fissare la base alla scatola o alla parete e come collegare il cordone della cornetta e i morsetti del bus. Ma soprattutto, nelle stesse pagine, compaiono avvertenze importanti che definiscono i limiti di utilizzo del posto interno. Il citofono deve essere installato soltanto in ambienti interni, non deve essere esposto a stillicidio o spruzzi d’acqua, non devono essere ostruite le aperture di ventilazione e deve essere usato unicamente all’interno del kit con cui è venduto. Questo ultimo punto è particolarmente importante, perché il manuale sottolinea in modo molto esplicito che ogni uso improprio dell’articolo può comprometterne le caratteristiche di sicurezza. In altre parole, BTicino non presenta questi apparecchi come moduli da mescolare liberamente con altri sistemi, ma come parti di un kit che deve mantenere la propria coerenza funzionale e di sicurezza.
Una sezione centrale del manuale è dedicata proprio al posto interno e alle sue funzioni. Il citofono con cornetta è volutamente semplice ma non banale. Sul frontale o nella zona inferiore si trovano un tasto configurabile e il tasto serratura. Il retro o l’interno mostrano la presenza del morsetto per il collegamento al BUS, della sede dei configuratori e del morsetto per il pulsante di chiamata al piano. Questo significa che il posto interno non si limita a rispondere alle chiamate dall’esterno, ma può essere integrato con una chiamata di piano aggiuntiva e può avere un tasto configurabile per funzioni supplementari. La struttura è minimale ma intelligente: pochi elementi, chiaramente identificati, che lasciano all’installatore la possibilità di configurare il comportamento dell’apparecchio in base alle esigenze dell’impianto. Il manuale, infatti, dedica subito dopo una pagina alla configurazione del posto interno.
La configurazione del posto interno ruota attorno ai parametri N e P. N assegna l’indirizzo del posto interno, con valori da 1 a 99. P, invece, definisce il comportamento del tasto configurabile. Se P è impostato a 0, la funzione è l’accensione delle luci scale. Se P assume valori da 1 a 8, il tasto attiva il posto esterno con indirizzo corrispondente. Se P vale 9, il manuale indica che si effettua la chiamata del posto esterno con indirizzo 0 oppure del centralino di portineria. Questa parte è molto importante perché mostra che anche un kit audio relativamente semplice ha un certo livello di flessibilità funzionale. Non si tratta quindi di un citofono rigidamente limitato a una sola azione, ma di un posto interno che può essere personalizzato per comandare le luci delle scale, attivare un ingresso specifico o interagire con un’eventuale portineria. Il senso complessivo è chiaro: il kit è semplice nell’uso quotidiano, ma non povero nelle possibilità di adattamento.
La parte sul posto esterno è altrettanto importante e molto dettagliata. Il manuale elenca i suoi componenti principali: altoparlante, sede dei configuratori, tasti di chiamata, microfono, morsetti per il BUS e la serratura, regolazione del volume di microfono e altoparlante, e uno switch per escludere il tono di chiamata sul posto esterno. Il documento specifica che il modulo può comandare direttamente una elettroserratura collegata ai morsetti S+ e S-, con 18 volt, 4 ampere impulsivi e 250 mA di mantenimento su 30 ohm massimi. Questa informazione è fondamentale, perché vuol dire che il posto esterno non è solo un pannello di chiamata ma contiene la logica di comando della serratura. Il manuale introduce anche il tema della configurazione del posto esterno e chiarisce un aspetto molto interessante: i configuratori P, N e S non devono essere impostati, mentre deve essere configurato soltanto T, il temporizzatore della serratura. Questa scelta rende il kit molto semplice da mettere in funzione, perché l’installatore non deve indirizzare il posto esterno in modo complesso, ma solo scegliere il tempo di apertura della serratura.
La tabella del configuratore T è una delle parti più pratiche del manuale. Senza configuratore, il tempo di attivazione della serratura è di 4 secondi. Inserendo il configuratore 1 si ottiene 1 secondo, con il 2 si ottengono 2 secondi, con il 3 si hanno 3 secondi, con il 4 il comando si comporta come un pulsante, con il 5 si passa a 6 secondi, con il 6 a 8 secondi e con il 7 a 10 secondi. Questo significa che il kit permette di adattare il tempo di apertura del varco alle caratteristiche reali della serratura o del cancello. Alcuni elettroserrature richiedono impulsi più lunghi, altri invece lavorano perfettamente con impulsi molto brevi. Il manuale aggiunge anche una nota di attenzione importante: ogni volta che si modifica la configurazione è necessario togliere e ridare l’alimentazione all’impianto, attendendo circa un minuto. Questo dettaglio mostra che il sistema ha bisogno di rileggere la configurazione all’avvio e che non basta inserire un configuratore a impianto acceso per ottenere immediatamente il nuovo comportamento.
Gli schemi di collegamento rappresentano una parte consistente del manuale e aiutano a capire il funzionamento reale del kit. Lo schema base mostra l’alimentatore 346040 collegato alla rete 230 Vac, il posto esterno, il posto interno e il pulsante di apertura serratura. Tutti i collegamenti principali passano attraverso il bus, mentre la serratura è comandata dai morsetti dedicati del posto esterno. Il manuale specifica nuovamente i parametri elettrici della serratura e mostra chiaramente che si tratta di un sistema audio con logica di bus semplice ma organizzata. Nella pagina successiva compare invece uno schema con serratura a relè, che introduce l’attuatore 346250. In questa configurazione il posto esterno non comanda direttamente il carico finale, ma pilota un relè che può gestire carichi fino a 8 A con cosφ 1, 4 A con cosφ 0,7 e 3 A con cosφ 0,4 a 24 Vdc o 24 Vac. Questo ampliamento è molto interessante, perché significa che il kit può essere usato anche con serrature o dispositivi di chiusura che richiedano una logica a relè separato, aumentando la compatibilità con casi installativi differenti. Il manuale, in questo modo, non si limita a proporre una soluzione unica, ma mostra almeno due approcci possibili alla gestione dell’apertura porta.
Un’altra sezione molto utile riguarda le distanze massime e la sezione dei cavi. Il manuale distingue tra impianti con fino a 3 posti interni e impianti con fino a 5 posti interni, e riporta una tabella con le tratte A, B, C e D in funzione del tipo di cavo utilizzato. Per esempio, con il cavo BTicino 336904 da 0,28 mm², la tratta A arriva a 380 metri con massimo 3 posti interni e a 340 metri con massimo 5 posti interni. Con cavo da 1 mm² la stessa tratta arriva fino a 1000 metri. Le tratte B, C e D hanno anch’esse valori differenti a seconda della sezione e del numero di apparecchi. Questa parte del manuale è fondamentale perché mostra che il kit, pur semplice, può coprire distanze notevoli se vengono rispettate le sezioni corrette dei cavi. In un impianto reale, questo significa poter distribuire il posto esterno e i posti interni anche su edifici di dimensioni importanti, purché la progettazione del cablaggio sia adeguata. Il documento mostra quindi una notevole attenzione non solo al funzionamento dei singoli apparecchi, ma anche alla fattibilità dell’installazione nel suo complesso.
Nelle ultime pagine il manuale affronta il tema della regolazione del volume del posto esterno, e questa è una parte molto concreta, pensata per risolvere un problema tipico degli impianti citofonici: il fischio di ritorno, cioè il cosiddetto effetto Larsen. Il documento spiega che, se si manifesta questo disturbo, bisogna ridurre prima la potenza del microfono agendo sul potenziometro corrispondente con un cacciavite fino a raggiungere un livello accettabile. Se il fenomeno persiste, bisogna intervenire sul potenziometro dell’altoparlante. Se invece il volume generale è troppo basso, conviene prima aumentare quello dell’altoparlante e solo eventualmente quello del microfono, tenendo presente che è preferibile una trasmissione chiara e priva di disturbi rispetto a una troppo spinta e vicina al limite dell’innesco. Questo passaggio del manuale è molto ben scritto dal punto di vista tecnico, perché non si limita a dire “girare il trimmer finché va bene”, ma spiega il criterio corretto di regolazione. In sostanza, la qualità della comunicazione audio deve privilegiare la pulizia e l’assenza di interferenze, non il massimo volume assoluto. È un’indicazione preziosa per l’installatore e rivela una buona attenzione alla qualità finale del sistema.

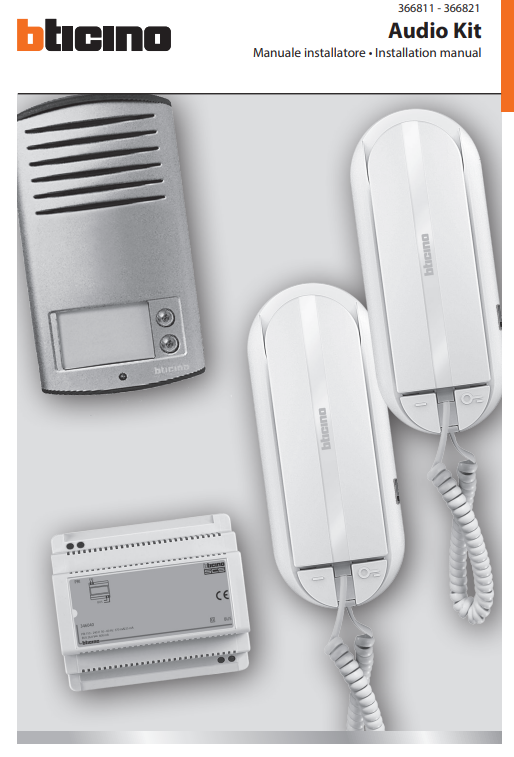

Manuale di Istruzioni Citofono BTicino 366811 – 366821 PDF
Se hai bisogno di consultare le istruzioni per l’installazione, la configurazione o l’utilizzo del citofono BTicino 366811 – 366821, qui puoi trovare il manuale ufficiale in formato PDF. Questo documento fornisce informazioni dettagliate e chiare su tutte le funzionalità del dispositivo, aiutandoti a risolvere dubbi o eventuali problemi tecnici. Scaricando il manuale potrai avere sempre a portata di mano una guida completa e autorevole per sfruttare al meglio il tuo citofono.
