In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per l’automazione FAAC 412. Il documento fornisce tutte le informazioni necessarie per l’installazione, l’uso e la manutenzione del sistema, oltre a suggerimenti utili per la risoluzione dei problemi più comuni. Consultando il manuale, potrai sfruttare al meglio le potenzialità del tuo automatismo FAAC 412 in totale sicurezza e autonomia.
Cosa Troverai nel Manuale Utente FAAC 412
Il manuale FAAC 412 è una guida tecnica dedicata a un’automazione per cancelli a battente composta da operatori elettromeccanici lineari, progettata per controllare l’accesso veicolare e, più in generale, per movimentare ante fino a una certa dimensione in modo automatico e sicuro. Il documento ha un’impostazione molto chiara: da una parte parla all’installatore, spiegando come montare correttamente gli operatori, quali verifiche eseguire e quali norme di sicurezza rispettare; dall’altra include anche una breve guida destinata all’utente finale, con le regole di comportamento, la descrizione del funzionamento e le istruzioni per lo sblocco manuale in caso di emergenza. Già da questo si capisce che il manuale non è soltanto un foglio di montaggio, ma una sintesi delle responsabilità, delle modalità installative e delle cautele necessarie per trasformare un cancello a battente in un sistema automatizzato affidabile.
Una delle prime idee forti del manuale è che la sicurezza non dipende solo dal prodotto, ma soprattutto dal modo in cui viene installato e utilizzato. Il testo apre infatti con una lunga serie di avvertenze generali per l’installatore, insistendo sul fatto che un’errata installazione o un uso improprio possono provocare gravi danni alle persone. Viene richiesto di leggere attentamente tutte le istruzioni prima di iniziare qualsiasi operazione, di conservare la documentazione per il futuro e di non lasciare materiali di imballaggio alla portata dei bambini. Il manuale ricorda poi che il prodotto è stato progettato per uno scopo ben preciso, cioè l’automazione di cancelli, e che ogni impiego diverso da quello previsto può compromettere l’integrità dell’apparecchio o rappresentare una fonte di pericolo. Si tratta di una precisazione molto importante, perché colloca subito il FAAC 412 dentro un ambito d’uso rigoroso, dove non sono ammesse improvvisazioni o adattamenti arbitrari.
Il manuale inserisce anche il prodotto dentro il quadro normativo europeo. Viene riportata la dichiarazione CE di conformità per macchine, con l’indicazione che l’operatore modello 412 è costruito per essere incorporato in una macchina o assemblato con altri macchinari allo scopo di costituire una macchina conforme alla Direttiva 2006/42/CE. Viene inoltre dichiarata la conformità alle direttive relative alla bassa tensione e alla compatibilità elettromagnetica. Un punto particolarmente rilevante è la precisazione secondo cui il macchinario non può essere messo in servizio finché la macchina completa in cui sarà incorporato non sia stata identificata e dichiarata conforme. Questo significa che il manuale considera l’operatore come un componente di un sistema più ampio, cioè il cancello automatizzato nel suo insieme, e attribuisce all’installatore o al costruttore della macchina la responsabilità di integrare il prodotto in modo conforme alle norme vigenti.
Passando alla descrizione del prodotto, il manuale spiega che l’automazione FAAC 412 esiste nelle versioni 412 e 412-24V ed è composta da operatori elettromeccanici che trasmettono il movimento all’anta tramite un sistema a vite senza fine. È proprio questo sistema a vite che realizza l’apertura e la chiusura dell’anta in modo lineare. Gli operatori assicurano anche il blocco meccanico quando il motore non è in funzione, per cui, in condizioni normali, non è necessaria una serratura supplementare. Il testo precisa però che per ottenere una reale sicurezza antischiacciamento occorre usare apparecchiature elettroniche dotate di regolazione della coppia, perché il solo blocco meccanico non basta a gestire i rischi di schiacciamento legati al movimento. Il manuale chiarisce anche che il prodotto è stato progettato per controllare l’accesso veicolare e che qualsiasi altro uso deve essere evitato.
Dal punto di vista tecnico, il manuale riporta una tabella con le principali caratteristiche dell’operatore. La versione 412 lavora a 230 volt e assorbe 280 watt, mentre la 412-24V lavora a 24 volt in corrente continua e assorbe 70 watt. La forza massima di trazione o spinta è indicata rispettivamente in 350 daN per la 412 e 250 daN per la 412-24V. La corsa utile dello stelo è di 290 mm, la velocità lineare dello stelo è di 1,6 cm/s, il grado di protezione è IP44, il peso dell’operatore è di 6,5 kg e la temperatura ambiente di esercizio va da -20 a +55 gradi Celsius. Viene anche indicata la frequenza d’utilizzo e la lunghezza massima dell’anta, che arriva a 1,80 metri. Questi dati sono importanti perché permettono di capire entro quali limiti dimensionali e funzionali il prodotto può operare in modo corretto. Il manuale lascia intendere in modo molto netto che fuori da questi limiti il comportamento dell’automazione potrebbe non essere più adeguato.
Una parte centrale del manuale riguarda le quote di installazione. Attraverso disegni e tabelle vengono fornite le misure consigliate per determinare la posizione corretta dell’operatore rispetto al pilastro e all’anta del cancello. Le quote a, b, c e d sono legate all’angolo di apertura desiderato, per esempio 90 o 110 gradi. Il manuale spiega anche alcune regole generali da seguire nel caso in cui non sia possibile rispettare esattamente i valori proposti in tabella. Per ottenere aperture di 90 gradi bisogna considerare la relazione a più b uguale c, mentre per aperture superiori a 90 gradi la somma di a e b deve essere inferiore a c. Viene poi chiarito che quote a e b più basse determinano velocità più elevate e che differenze troppo grandi tra queste due misure provocano variazioni marcate della velocità durante il movimento. Per ragioni di ingombro, inoltre, la quota Z minima deve essere di 45 mm. Se le dimensioni del pilastro o la posizione della cerniera non consentono di rispettare la misura desiderata, è necessario realizzare una nicchia sul pilastro. Questa parte del manuale è molto importante perché fa capire che il corretto funzionamento dell’automazione dipende in larga misura dalla geometria dell’installazione e non solo dalla qualità del motore.
Prima di passare al montaggio vero e proprio, il manuale chiede di verificare alcuni requisiti preliminari del cancello. La struttura delle ante deve essere robusta e rigida, la lunghezza di ciascuna anta non deve superare 1,8 metri, il movimento deve essere regolare e uniforme e le cerniere devono essere in buono stato. Inoltre devono essere presenti arresti meccanici di finecorsa. Il manuale consiglia di effettuare eventuali lavori di carpenteria prima di installare l’automazione e sottolinea che lo stato della struttura influenza direttamente affidabilità e sicurezza del sistema. È un punto molto significativo, perché ricorda che un buon operatore non può compensare un cancello strutturalmente debole, storto o con attriti anomali. In pratica, l’automazione presuppone che la parte meccanica di base sia sana e correttamente realizzata.
Le predisposizioni elettriche sono illustrate con uno schema standard che mostra la presenza degli operatori, delle fotocellule, dell’apparecchiatura elettronica, del pulsante a chiave, della ricevente e del lampeggiatore. Il manuale raccomanda di usare tubi adeguati per i cavi elettrici e di separare sempre i collegamenti a bassa tensione dai cavi di alimentazione a 230 volt, per evitare interferenze. Questa raccomandazione è semplice ma molto importante, perché riassume una delle buone pratiche fondamentali in ogni impianto di automazione: evitare che la parte di comando e sicurezza venga disturbata o danneggiata dai conduttori di potenza.
La procedura di installazione degli operatori è descritta passo passo. Si parte dal fissaggio dell’attacco posteriore sul pilastro seguendo le indicazioni delle quote di installazione. Se necessario, si può modificare la lunghezza dell’attacco in dotazione, ma il manuale raccomanda di rispettare il più possibile le quote consigliate per non compromettere il buon funzionamento dell’operatore. Se il pilastro è in ferro, l’attacco va saldato direttamente; se è in muratura, bisogna prima predisporre una piastra da murare e poi saldare l’attacco su di essa. Successivamente si fissa l’operatore all’attacco posteriore con la viteria fornita. Il manuale sottolinea anche che gli operatori del kit sono in versione destra e sinistra e che devono essere posizionati correttamente.
Una volta montato il corpo dell’operatore sul retro, il manuale spiega come preparare lo stelo e individuare la posizione dell’attacco anteriore sull’anta. Bisogna sbloccare l’operatore, estrarre completamente lo stelo fino a battuta, ribloccarlo e poi ruotare di due giri in senso orario lo stelo. A questo punto si monta l’attacco anteriore sullo stelo e, con l’anta del cancello chiusa e l’operatore mantenuto perfettamente orizzontale, si individua il punto esatto dove fissarlo sull’anta. In un primo momento il fissaggio avviene con due punti di saldatura provvisori. Il manuale invita poi a sbloccare l’operatore e a verificare manualmente che il cancello sia libero di aprirsi completamente fino agli arresti meccanici, con movimento regolare e privo di attriti. Solo dopo questa verifica si procede alla saldatura definitiva dell’attacco anteriore. Per eseguire questa operazione, l’operatore va temporaneamente scollegato dall’attacco, per evitare che le scorie di saldatura lo danneggino. Tutta questa sequenza mostra quanto il manuale privilegi un approccio prudente e controllato, in cui la saldatura definitiva arriva solo dopo avere verificato la correttezza della geometria e del movimento.
Dopo il fissaggio strutturale, il manuale prevede il montaggio del carter di protezione, da applicare all’operatore seguendo il disegno, con l’indicazione di fissare il collare di guida sul foro più lontano dal tappo di chiusura. Le stesse operazioni vanno poi ripetute per il secondo operatore. Terminato il montaggio meccanico, si passa ai collegamenti elettrici all’apparecchiatura elettronica e alla programmazione della centrale secondo le esigenze dell’impianto. Anche se il documento non entra nel dettaglio della centrale in queste pagine, fa capire chiaramente che l’automazione 412 non è completa senza una corretta integrazione con l’elettronica di comando e sicurezza.
La prova finale dell’automazione è un altro momento importante spiegato dal manuale. Al termine dell’installazione bisogna applicare sull’operatore l’adesivo di segnalazione di pericolo in posizione ben visibile, poi eseguire una verifica funzionale accurata dell’automazione e di tutti gli accessori collegati. Il manuale chiede anche di consegnare al cliente la guida per l’utente, di illustrarne il corretto funzionamento e di evidenziare le zone di potenziale pericolo dell’automazione. È una prescrizione importante, perché mostra che l’installazione non si conclude con il semplice collaudo tecnico, ma anche con un passaggio di informazioni all’utilizzatore finale.
Un aspetto molto pratico del manuale riguarda il funzionamento manuale. In caso di mancanza di corrente o di guasto dell’automazione, il cancello può essere mosso a mano tramite il sistema di sblocco. Per farlo bisogna togliere il tappo di protezione e inserire l’apposita chiave nel sistema di sblocco. Per sbloccare l’operatore, la chiave va ruotata nella direzione di chiusura dell’anta. A quel punto si può compiere manualmente la manovra di apertura o chiusura. Per ripristinare il funzionamento normale, il manuale avverte che bisogna prima togliere alimentazione all’impianto, in modo da evitare che un impulso involontario faccia partire gli operatori durante la manovra di riblocco. Solo dopo si ruota la chiave nella direzione di apertura dell’anta per bloccare di nuovo il sistema. È una procedura essenziale per la gestione delle emergenze e il manuale la ripete sia nella parte tecnica sia nella guida per l’utente, segno che la considera uno dei punti più importanti da comprendere.
La sezione sulla manutenzione è breve ma significativa. Il manuale richiede controlli periodici della struttura del cancello, con particolare attenzione alla perfetta funzionalità delle cerniere. Chiede anche di verificare periodicamente la corretta regolazione della sicurezza elettronica antischiacciamento e l’efficienza del sistema di sblocco per il funzionamento manuale. I dispositivi di sicurezza installati nell’impianto devono essere controllati ogni sei mesi. Questo conferma che l’automazione non deve essere considerata un sistema da installare e poi dimenticare, ma un insieme che richiede verifiche regolari per mantenere nel tempo il livello di sicurezza originario. Per eventuali riparazioni, il manuale invita a rivolgersi ai centri di riparazione FAAC autorizzati.
La guida per l’utente inclusa nel manuale sintetizza in forma più accessibile il comportamento corretto da tenere quando il cancello è in funzione. Viene detto di non transitare tra le ante mentre sono in movimento, di attendere sempre l’apertura completa prima di passare, di non sostare tra le ante e di non permettere a bambini, persone o oggetti di restare nelle vicinanze durante il funzionamento. I radiocomandi e gli altri dispositivi di comando devono restare fuori dalla portata dei bambini per evitare azionamenti involontari. L’utente non deve contrastare volontariamente il movimento delle ante, deve evitare che rami o arbusti interferiscano con la corsa e deve mantenere efficienti e visibili le segnalazioni luminose. In caso di malfunzionamento bisogna sbloccare le ante per consentire l’accesso e attendere l’intervento di personale qualificato. È inoltre vietato modificare i componenti del sistema o tentare riparazioni autonome. Il manuale raccomanda che personale qualificato verifichi almeno ogni sei mesi l’efficienza dell’automazione, dei dispositivi di sicurezza e del collegamento di terra. Questa parte per l’utente è importante perché traduce la logica tecnica dell’installazione in regole concrete di comportamento quotidiano.
Sempre nella guida per l’utente, il manuale spiega in modo sintetico il funzionamento dell’automazione 412. I due operatori elettromeccanici ricevono il comando da una centralina elettronica racchiusa in un contenitore con adeguato grado di protezione contro gli agenti atmosferici. Le ante si trovano normalmente in chiusura e, quando la centralina riceve un comando di apertura da radiocomando o da altro datore d’impulso, aziona gli operatori facendo ruotare le ante fino a un massimo di 110 gradi, consentendo così il passaggio. Se è impostata la logica automatica, le ante si richiudono da sole dopo un tempo di pausa prestabilito. Se invece è impostata una logica semiautomatica, è necessario un secondo impulso per comandare la richiusura. Un impulso di apertura durante la chiusura provoca l’inversione del moto, mentre un eventuale impulso di stop arresta sempre il movimento. Il manuale aggiunge che sono presenti dispositivi di sicurezza, come le fotocellule, che impediscono il movimento delle ante se un ostacolo si trova nella loro zona di protezione. Viene inoltre ricordato che l’automazione dispone di serie di un dispositivo elettronico antischiacciamento che limita la coppia trasmessa alle ante.

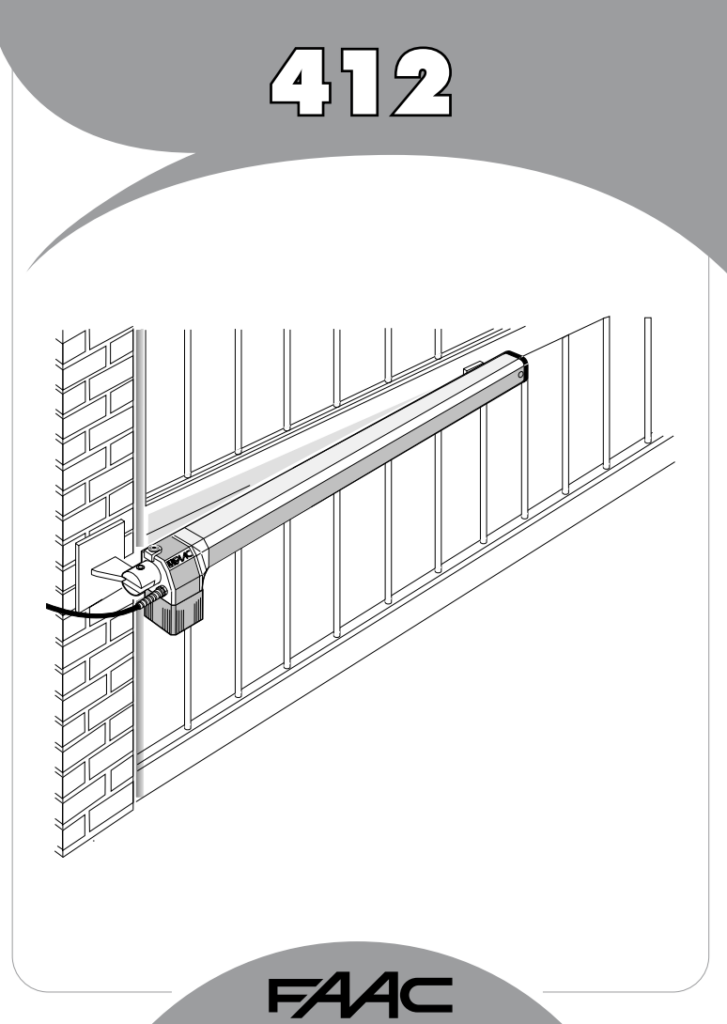

Manuale Istruzioni FAAC 412 PDF
Per facilitare l’installazione, la manutenzione e la risoluzione di eventuali problematiche relative all’automazione FAAC 412, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Questo documento completo offre tutte le informazioni necessarie per un utilizzo corretto e sicuro del dispositivo, fornendo dettagli tecnici, schemi di collegamento e indicazioni passo passo. Di seguito è possibile scaricare gratuitamente il manuale, così da averlo sempre a portata di mano in caso di necessità.
