In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per la scheda elettronica FAAC E145S. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e la manutenzione della centralina, con dettagli sulle funzionalità, le specifiche tecniche e le procedure di programmazione. Scaricando il documento, tecnici e utenti potranno consultare facilmente le istruzioni ufficiali e risolvere eventuali dubbi relativi all’utilizzo corretto del prodotto.
Cosa Troverai nel Manuale Utente Scheda Elettronica FAAC E145S
Il manuale della scheda elettronica FAAC E145S è un documento tecnico destinato in modo molto chiaro a installatori e manutentori qualificati, non all’utente generico del cancello automatizzato. Fin dalle prime pagine il testo spiega che la sua funzione è quella di fornire le procedure corrette e le prescrizioni necessarie per installare, configurare, avviare e mantenere la scheda in condizioni di sicurezza. Il tono del manuale è quello tipico della documentazione per automazioni professionali: non si limita a descrivere un prodotto, ma lo inserisce nel quadro normativo europeo relativo alle macchine e chiarisce le responsabilità di chi realizza l’automazione completa del cancello. Uno dei concetti centrali del documento è infatti che, in Europa, chi automatizza un cancello nuovo o esistente assume il ruolo di costruttore della macchina ai sensi della Direttiva Macchine 2006/42/EC e deve quindi effettuare la valutazione dei rischi dell’intero sistema, predisporre le misure di protezione necessarie e redigere la documentazione finale per l’uso e la manutenzione. In altre parole, il manuale non va letto come un semplice foglio tecnico di collegamento, ma come una guida che colloca la scheda all’interno di una macchina più ampia, cioè il cancello motorizzato nel suo insieme.
Il manuale chiarisce anche che FAAC ha redatto le istruzioni tenendo conto dell’intero ciclo di vita del prodotto, dal ricevimento della fornitura fino allo smaltimento a fine vita, passando per assemblaggio, installazione, messa a punto, funzionamento e manutenzione. Questo approccio fa capire che la scheda E145S non è pensata come elemento isolato, ma come componente di un sistema soggetto a rischi meccanici, elettrici e funzionali che devono essere valutati in ogni fase. Il documento insiste su un punto fondamentale: le informazioni contenute nel manuale, anche quando offrono linee guida generali sulla sicurezza dell’automazione, non esonerano l’installatore o il costruttore della macchina dal compiere la propria valutazione concreta in base ai luoghi, alle strutture e alle condizioni reali dell’impianto. È quindi una documentazione molto orientata alla responsabilità professionale.
Un altro aspetto importante del manuale riguarda il significato dei simboli. Il documento dedica spazio a spiegare i pittogrammi relativi al rischio di folgorazione, di lesioni personali, di danni materiali, di bruciatura, di taglio, di cesoiamento, di intrappolamento delle mani e di urto o schiacciamento dovuto a parti in movimento. Vengono anche indicati i simboli che distinguono LED spenti, accesi o lampeggianti, e i simboli che richiedono l’uso di dispositivi di protezione individuale come guanti da lavoro e calzature antinfortunistiche. Questa parte del manuale non è ornamentale, ma prepara a leggere correttamente tutte le istruzioni successive, che sono piene di richiami a rischi specifici connessi all’installazione e all’avviamento di una scheda che lavora con tensione di rete e con organi meccanici movimentati.
Le raccomandazioni per la sicurezza confermano il carattere professionale del manuale. Viene spiegato che la scheda E145S è immessa sul mercato come sistema di comando per uno o due operatori per cancello e che, da sola, non può essere messa in servizio finché la macchina in cui è incorporata non sia stata identificata e dichiarata conforme dal proprio costruttore. Il documento avverte che un’installazione o un uso errati possono provocare danni gravi alle persone e impone di seguire sempre la sequenza operativa descritta. Solo l’installatore o il manutentore è autorizzato a intervenire sui componenti dell’automazione e non devono essere eseguite modifiche ai componenti originali. Il cantiere di lavoro deve essere delimitato, l’area deve restare in ordine, l’accesso deve essere vietato ai non addetti, e l’operatore deve essere in buone condizioni psicofisiche, consapevole dei rischi e adeguatamente equipaggiato. Il manuale richiede anche un’illuminazione minima dell’ambiente di lavoro, l’uso di attrezzi marcati CE e di mezzi di sollevamento o scale conformi alle norme di sicurezza.
La parte relativa allo stoccaggio e allo smaltimento aggiunge ulteriori indicazioni pratiche. La scheda deve essere conservata nel proprio imballo originale, in ambiente chiuso, asciutto, al riparo dal sole, dalla polvere e dalle sostanze aggressive, con temperatura e umidità entro i limiti indicati. In caso di stoccaggio prolungato oltre tre mesi, il manuale suggerisce di controllare periodicamente le condizioni dei componenti e dell’imballo. Per lo smaltimento, il documento ricorda che componenti elettronici, batterie e materiali costruttivi non devono essere gettati nei rifiuti domestici ma consegnati ai centri autorizzati di riciclaggio. Anche qui emerge l’impostazione tipica di una documentazione industriale completa, che segue il prodotto fino alla fine del suo ciclo di vita.
Quando il manuale entra nella descrizione vera e propria della E145S, ne chiarisce l’utilizzo previsto. La scheda è progettata per comandare attuatori oleodinamici o elettromeccanici, oppure motoriduttori, destinati a cancelli ad azionamento motorizzato installati in aree accessibili alle persone e finalizzati a fornire accesso sicuro a merci, veicoli e persone in edifici industriali, commerciali o residenziali. Non è quindi una scheda universale per qualsiasi motore, ma un’elettronica pensata specificamente per l’automazione di cancelli. Il manuale precisa i limiti: può comandare uno o due operatori alimentati a 230 volt in corrente alternata, con potenza massima totale di 800 watt. In caso di motoriduttori per cancelli scorrevoli non sono consentite configurazioni miste con altri tipi di operatori. Sono inoltre vietati usi diversi da quelli previsti, come l’impiego su dispositivi destinati a funzioni differenti dall’azionamento dei cancelli, l’installazione su porte tagliafuoco, l’uso in luoghi a rischio di esplosione o incendio, l’alimentazione con fonti energetiche diverse da quelle prescritte e l’impiego di accessori non espressamente approvati da FAAC.
Il manuale riporta poi le caratteristiche tecniche fondamentali della scheda. La tensione di alimentazione di rete è compresa tra 90 e 260 volt, 50/60 hertz. La potenza in standby è molto contenuta, con indicazione di 4 watt massimi e meno di 2 watt in modalità sleep. La scheda può alimentare accessori a 24 volt con un carico massimo di 500 mA e dispone di una linea Bus 2easy anch’essa con carico massimo di 500 mA. Il lampeggiatore può essere alimentato a 230 volt per una potenza massima di 60 watt. Il range di temperatura ambiente di esercizio va da -20 a +55 gradi Celsius. Il manuale sottolinea poi alcune caratteristiche funzionali rilevanti: l’alimentatore switching riduce i consumi, mantiene stabile la tensione in uscita e lavora su un ampio range di ingresso; la programmazione è possibile sia localmente, tramite display e pulsanti, sia da remoto tramite Simply Connect; il sistema radio integrato Omnidec consente la memorizzazione di radiocomandi FAAC di diverse tipologie con l’aggiunta di un modulo radio; la scheda supporta bordi sensibili a contatto NC o resistivi 8,2 kiloohm, ingressi per finecorsa, encoder accessori o integrati, rallentamenti di finecorsa e dispositivi Bus 2easy come fotocellule, bordi sensibili e comandi. In pratica, il manuale presenta la E145S come una centrale di comando piuttosto evoluta, capace di governare impianti anche articolati.
Molto rilevante è la sezione sui requisiti installativi, che affronta soprattutto la parte elettrica e l’alloggiamento. Prima di ogni intervento bisogna interrompere l’alimentazione di rete, e se il sezionatore non è a vista occorre apporvi un cartello di manutenzione in corso. Il manuale richiede che l’impianto elettrico sia conforme alle norme vigenti del paese di installazione, che la linea di alimentazione dell’automazione sia dotata di un interruttore magnetotermico onnipolare con adeguata soglia di intervento e distanza d’apertura dei contatti non inferiore a 3 mm, oltre a un interruttore differenziale da 0,03 ampere. Le masse metalliche della struttura devono essere messe a terra e l’impianto di terra deve rispettare la normativa locale. I cavi devono avere dimensioni e classe d’isolamento adeguate, essere posati in tubi rigidi o flessibili appropriati e separati tra linea di rete e linea di comando/accessori a 12-24 volt. Il manuale invita anche a verificare l’assenza di altri cavi o tubazioni in prossimità degli scavi o delle forature, per evitare rischi durante l’installazione. La scheda, se installata all’esterno, deve essere alloggiata in un contenitore con grado di protezione minimo IP44, chiudibile e accessibile solo agli autorizzati, posto ad almeno 30 centimetri dal suolo, con uscite dei cavi orientate verso il basso e passaggi tali da impedire l’ingresso di umidità, insetti e piccoli animali. Le giunzioni di prolunga devono essere protette in scatole di derivazione IP67 o superiori. Anche la lunghezza totale dei cavi BUS non deve superare i 100 metri. Il manuale raccomanda inoltre l’installazione di un lampeggiatore visibile e il corretto posizionamento dei dispositivi di comando, che devono essere accessibili ma non pericolosi e, nel caso del comando a uomo presente, entro il campo visivo dell’automazione.
La descrizione dei componenti della scheda è molto dettagliata e serve da base per tutti i collegamenti successivi. Il manuale identifica le varie morsettiere estraibili dedicate all’alimentazione di rete, ai motori, al lampeggiatore, ai dispositivi di comando, ai finecorsa, ai dispositivi Bus 2easy, ai bordi sensibili, alle elettroserrature e alle uscite ausiliarie. Vengono poi indicati i connettori per schede radio/decodifica FAAC a 5 pin, per il modulo radio XF, per il modulo di connettività Simply Connect e per la porta USB-A. Sono descritti anche il display di programmazione, i pulsanti di programmazione, il fusibile di rete F10A, il portabatteria tampone CR2032 e i numerosi LED di stato che indicano lo stato degli ingressi, dei finecorsa, dei bordi, del BUS, della linea monitor BUS, delle alimentazioni 5V e 24V, degli errori e dei canali radio. La presenza di tutti questi indicatori fa capire che il manuale considera la diagnostica locale come uno strumento importante per l’installatore e il manutentore.
La parte sui collegamenti è probabilmente il cuore operativo del manuale. I dispositivi di comando vengono collegati alla morsettiera J3. L’ingresso OP-A è un comando NO per l’apertura totale del cancello. L’ingresso OP-B è un comando NO che, a seconda della logica selezionata, può comandare la chiusura oppure un’apertura parziale. L’ingresso STOP è un contatto NC che, aprendosi, arresta l’automazione. Gli ingressi FSW CL e FSW OP servono rispettivamente per fotocellule o dispositivi di sicurezza attivi in chiusura e in apertura; se intervengono, comandano l’inversione del movimento secondo la configurazione scelta. Il manuale ricorda che, se un ingresso NC non viene usato, deve essere ponticellato al comune dei contatti. Alla morsettiera J11 si collegano i bordi sensibili attivi in apertura o in chiusura, configurabili come NC oppure resistivi 8,2 kiloohm. Alla morsettiera J6 si collegano i finecorsa di apertura e chiusura per il motore 1 e il motore 2; se non si utilizzano, non è necessario ponticellarli, ma se se ne usa almeno uno, quelli rimanenti inutilizzati devono essere ponticellati al comune. Il BUS 2easy si collega su J10 e può ospitare dispositivi FAAC indirizzabili come fotocellule, bordi sensibili e comandi. L’alimentazione accessori a 24 volt, protetta contro il cortocircuito, è disponibile su J3, con 500 mA massimi. Sono presenti anche due uscite Open Collector, attivabili in base alla programmazione, con carico massimo di 100 mA ciascuna.
Il manuale prosegue con collegamenti speciali. La scheda può gestire fino a due elettroserrature, una per ciascuna anta, sulle uscite LOCK1 e LOCK2. Se è presente ed abilitato un encoder Bus 2easy, l’elettroserratura viene attivata solo prima dell’apertura da posizione chiusa; se l’encoder non è abilitato, viene attivata prima di ogni movimento di apertura. Il documento suggerisce l’uso di elettroserrature FAAC 12V~ o 24V=, oppure equivalenti 24V= con specifiche compatibili. Il connettore J4 ospita schede radio o di decodifica FAAC a 5 pin, mentre J5 è dedicato ai moduli radio XF. Il lampeggiatore si collega su J2, deve essere a 230 volt con massimo 60 watt e va installato in posizione ben visibile da entrambi i lati del cancello; è possibile attivare un prelampeggio di tre secondi prima della movimentazione. I motori si collegano sui morsetti M1 e M2, con comune, fase di apertura e fase di chiusura, oltre ai condensatori di spunto. Nelle installazioni con un solo operatore si usa M1; con due operatori, il motore che apre per primo va su M1 e quello che chiude per primo su M2. Il manuale sottolinea anche che gli operatori devono essere collegati alla terra dell’impianto elettrico. L’alimentazione di rete si collega infine su J1, con fase, neutro e terra, e la scheda è protetta sulla fase da un fusibile da 10 ampere.
L’avviamento della scheda è descritto come una sequenza precisa di operazioni. Prima si alimenta la scheda, poi si verifica lo stato dei LED, si configura il tipo di automazione e il numero di motori, si abilitano eventualmente encoder e finecorsa, si verifica il corretto verso di movimento delle ante, si esegue il setup comprensivo dell’iscrizione dei dispositivi Bus 2easy, si memorizzano i radiocomandi se presenti, si completa la programmazione e infine si eseguono le verifiche finali con tutti i dispositivi installati. All’accensione si illuminano i LED 5V e 24V e il display mostra prima una sigla di boot, poi la versione firmware e poi una richiesta di setup se non ancora eseguito. Se il setup è già stato completato, il display passa invece direttamente allo stato dell’automazione. Questo dimostra che il manuale considera l’avviamento come una procedura di commissioning strutturata, non come una semplice accensione.
Il sistema di programmazione è un altro punto centrale del manuale. La scheda dispone di una programmazione base e di una avanzata. Quando il display mostra lo stato dell’automazione, si può entrare nel menu di programmazione agendo sui pulsanti dedicati. Nel menu base si scorrono le funzioni una alla volta, si visualizza il valore attuale, lo si modifica con i pulsanti più e meno, poi si conferma e si passa alla funzione successiva. Dall’indice e dalle tabelle richiamate dal manuale si capisce che la programmazione copre il tipo di automazione, il numero di motori, l’abilitazione di encoder e finecorsa, le logiche di funzionamento, il setup, le temporizzazioni, l’antischiacciamento e altre funzioni avanzate. Il manuale dedica poi capitoli specifici alle logiche di funzionamento, al setup, alla configurazione delle movimentazioni e temporizzazioni e alla regolazione dell’antischiacciamento, il che fa capire che la scheda è pensata per adattarsi a installazioni diverse e non ha un comportamento unico predefinito.
Il documento dedica spazio anche agli accessori e alle espansioni. Oltre ai collegamenti tradizionali con fotocellule a relè, bordi sensibili e finecorsa, il BUS 2easy permette di integrare dispositivi indirizzabili, semplificando il cablaggio e la diagnostica. Il modulo radio XF e il sistema Omnidec consentono la gestione di radiocomandi di varie famiglie FAAC. Simply Connect, invece, è descritto come una piattaforma cloud che, tramite l’innesto di un modulo di connettività scelto in base alla tecnologia disponibile, permette la comunicazione remota con l’automazione sia per l’installatore sia per l’utente. Il manuale cita in particolare i moduli XMB e XWBL e spiega che Simply Connect consente, tra le altre cose, l’upload e il download della programmazione, oltre all’aggiornamento del firmware della scheda. Questa parte fa capire che la E145S non è solo una centrale locale tradizionale, ma un’elettronica integrabile in un ecosistema di controllo e assistenza più evoluto.
La diagnostica occupa un altro ruolo importante. Dall’indice e dai richiami del manuale emergono funzioni dedicate alla verifica della versione firmware, al controllo della movimentazione, allo stato dell’automazione, alla verifica dei LED e alla lettura di codici di errori, allarmi e informazioni. Anche senza entrare nel dettaglio di tutte le tabelle, si comprende che il manuale vuole fornire al tecnico strumenti per un controllo sistematico dell’impianto, utili sia in fase di avviamento sia in manutenzione ordinaria o in ricerca guasti. Questo approccio è coerente con il livello professionale del prodotto.

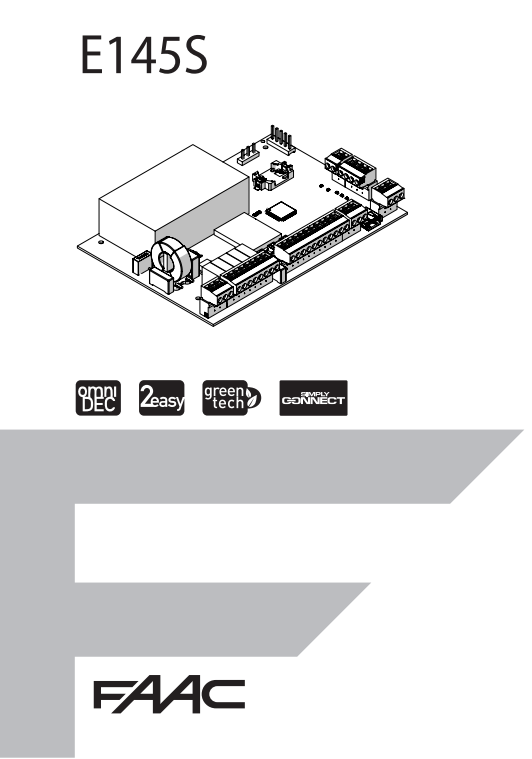

Manuale di Istruzioni Scheda Elettronica FAAC E145S PDF
Se hai bisogno di consultare il manuale di istruzioni per la scheda elettronica FAAC E145S, qui troverai il documento ufficiale in formato PDF, facilmente scaricabile. Questo manuale ti guiderà passo dopo passo nell’installazione, nella configurazione e nella risoluzione dei principali problemi della centralina, offrendo tutte le informazioni tecniche necessarie per un utilizzo corretto e sicuro del dispositivo.
