In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni FAAC E124S in formato PDF. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la programmazione e la manutenzione della centrale di comando FAAC E124S, offrendo spiegazioni dettagliate, schemi elettrici e consigli utili per un utilizzo corretto e sicuro del dispositivo. Scaricando il manuale potrai avere sempre a portata di mano una guida completa per risolvere dubbi e consultare rapidamente le procedure indicate dal produttore.
Cosa Troverai nel Manuale Utente FAAC E124S
Il manuale della scheda elettronica FAAC E124S è un documento tecnico molto completo, pensato per guidare installatori e manutentori nella corretta installazione, configurazione, messa in servizio e manutenzione di una centrale di comando destinata a cancelli battenti automatici a 24 volt. Fin dalle prime pagine il testo chiarisce che non si tratta di una semplice istruzione rapida, ma di una guida che tiene conto dell’intero ciclo di vita del prodotto, dalla movimentazione iniziale alla dismissione finale. Il manuale spiega infatti che la documentazione è stata redatta considerando i risultati della valutazione dei rischi e richiama in modo molto esplicito il quadro normativo europeo sulle macchine automatiche. Uno dei concetti più importanti è che chi automatizza un cancello, nuovo o esistente, diventa il costruttore della macchina nel suo complesso e ha quindi il dovere di effettuare la valutazione dei rischi dell’impianto finito, di adottare le misure di protezione necessarie e di assicurare il rispetto delle norme applicabili. La E124S, quindi, non viene presentata come un oggetto indipendente, ma come il cuore elettronico di un sistema più ampio che comprende attuatori, dispositivi di comando, fotocellule, eventuali bordi sensibili, lampeggiatori, radiocomandi e accessori di connettività. Il manuale insiste anche sul rispetto della norma EN 12453 e sulla necessità di considerare sempre l’installazione reale, con i suoi rischi specifici, prima di mettere in servizio il cancello automatizzato. Questo approccio rende evidente che il documento non serve solo a spiegare dove collegare i fili, ma anche a definire una cultura di installazione corretta e responsabile.
Le raccomandazioni di sicurezza occupano una parte molto ampia e importante del manuale. Viene spiegato che l’attività di installazione richiede ordine, attenzione, uso di dispositivi di protezione individuale e adeguate condizioni di lavoro, compreso un livello minimo di illuminazione dell’ambiente. L’installatore deve essere tecnicamente idoneo, in buone condizioni psicofisiche e pienamente consapevole dei rischi connessi alle parti elettriche e meccaniche dell’automazione. Il documento richiede che il cantiere sia delimitato, che le persone non autorizzate non possano accedere all’area di lavoro e che si usino utensili marcati CE e in buono stato. Anche il trasporto e lo stoccaggio vengono regolati con precisione: il prodotto deve restare nel proprio imballo originale, in ambienti asciutti, protetti da sole, polvere e sostanze aggressive, con temperatura e umidità entro i limiti indicati. Per quanto riguarda lo smaltimento, il manuale chiarisce che materiali costruttivi, batterie e componenti elettronici non devono essere gettati con i rifiuti domestici ma conferiti a centri autorizzati. Tutto questo fa capire che FAAC considera la scheda non come un accessorio secondario, ma come una parte critica dell’impianto, che va trattata con la stessa attenzione riservata agli altri elementi dell’automazione. Anche i simboli usati nel manuale sono spiegati in dettaglio, dai pittogrammi di rischio folgorazione e pericolo generico fino ai simboli che indicano LED accesi, spenti o lampeggianti, e questo aiuta l’installatore a leggere correttamente tutte le procedure descritte.
Quando il manuale entra nella descrizione del prodotto, presenta la E124S come una scheda elettronica progettata per comandare uno o due attuatori con motore a spazzole a 24 volt, fino a 70 watt ciascuno, destinati a cancelli battenti con movimento orizzontale installati in aree accessibili alle persone. Viene precisato che il prodotto è pensato per fornire accesso sicuro a merci, veicoli e persone in ambiti residenziali, commerciali o industriali, ma che i rischi non sono stati valutati per motori non di produzione FAAC. Il manuale proibisce ogni uso diverso da quello previsto, vieta di usare la scheda fuori dal suo contenitore originale, di modificarne la configurazione costruttiva, di installarla in ambienti esplosivi o di alimentarla con fonti energetiche non conformi. Sono escluse anche applicazioni come porte tagliafuoco o sistemi diversi dall’automazione di cancelli. Dal punto di vista tecnico, il documento riporta dati molto chiari: alimentazione di rete compresa tra 198 e 264 volt o tra 104 e 126 volt a seconda della configurazione, potenza massima di 200 watt con consumi ridotti in standby, carico massimo accessori a 24 volt di 500 mA, ulteriore linea BUS 2easy anch’essa con limite di 500 mA, uscita lampeggiatore a 24 volt fino a 15 watt, grado di protezione IP54 e temperatura di esercizio compresa tra -20 e +55 gradi. Il contenitore è predisposto anche per le batterie d’emergenza opzionali, e l’alimentatore switching integrato, regolabile per rete 230 o 115 volt, è progettato per ridurre i consumi, stabilizzare la tensione in uscita e lavorare anche con oscillazioni della rete. In pratica, il manuale restituisce il ritratto di una centrale moderna, compatta ma evoluta, adatta a impianti a battente che richiedono sicurezza, diagnostica e possibilità di espansione.
Una parte molto ricca del manuale riguarda i componenti e i collegamenti. La scheda E124S dispone di morsettiere estraibili dedicate ai dispositivi BUS 2easy, agli ingressi di comando, ai finecorsa, al Gatecoder, alle uscite programmabili, al lampeggiatore, all’elettroserratura e ai motori delle due ante. Sono inoltre presenti connettori per il modulo radio XF o XF FDS, per schede radio riceventi o di decodifica, per il modulo Simply Connect o XUSB, per la batteria tampone dell’orologio e per l’alimentazione primaria e secondaria. Gli ingressi di comando vengono spiegati con precisione: IN1 è destinato al comando OPEN A, cioè all’apertura totale; IN2 assume un significato variabile in base alla logica di funzionamento e può agire come OPEN B per l’apertura parziale oppure come CLOSE; IN3 è uno STOP a contatto normalmente chiuso; IN4 e IN5 sono ingressi di sicurezza, rispettivamente per dispositivi attivi in apertura e in chiusura. Il manuale ricorda che gli ingressi NC non utilizzati vanno ponticellati a massa, mentre quelli NO si collegano in parallelo se più dispositivi agiscono sullo stesso morsetto. Anche i finecorsa vengono trattati con attenzione: possono essere collegati per ciascuna anta in apertura e in chiusura, e se almeno uno viene usato, quelli non presenti devono essere ponticellati correttamente. Il Gatecoder, opzionale, consente alla scheda di rilevare posizione e velocità dell’anta e di migliorare il riconoscimento degli ostacoli. Le uscite programmabili OUT1 e OUT2, di tipo open collector, possono essere assegnate a diverse funzioni con un carico massimo di 24 volt e 100 mA ciascuna. Il lampeggiatore deve essere a 24 volt e massimo 15 watt, mentre l’elettroserratura può essere FAAC oppure, se non FAAC, gestita tramite un relè di interfaccia e un’alimentazione esterna. Per i motori, il manuale specifica che in impianti a una sola anta il motore va collegato su MOT1, mentre in impianti a due ante MOT1 deve comandare l’anta che parte per prima in apertura e MOT2 quella che parte per seconda. Tutta questa descrizione rende evidente che il contenuto del manuale è pensato per installatori che devono sapere non solo dove collegare ogni elemento, ma anche quale ruolo funzionale svolga ciascun morsetto nel comportamento complessivo dell’automazione.
Molto importante è anche la parte dedicata ai requisiti installativi e al montaggio del contenitore. Il manuale chiede che l’impianto elettrico sia conforme alle norme del paese di installazione, che la rete dell’automazione sia protetta da un interruttore magnetotermico onnipolare con distanza di apertura dei contatti di almeno 3 millimetri e da un differenziale da 0,03 A, e che tutte le masse metalliche siano collegate a terra. I cavi devono essere adeguatamente isolati, posati in tubazioni rigide o flessibili, e separati tra linea di rete e circuiti di comando a bassa tensione. Se la scheda è installata in un contenitore, questo deve garantire almeno IP44, impedire l’accesso ai non autorizzati, essere posizionato in zona accessibile ma non pericolosa e ad almeno 30 centimetri da terra, con uscite cavi rivolte verso il basso. Il manuale fornisce anche le dimensioni di ingombro del contenitore e mostra come smontare il coperchio, preparare i passaggi dei cavi, aprendo i fori del diametro corretto, montare i pressacavi, fissare il contenitore alla parete e rimontare il coperchio scegliendo l’apertura a destra o a sinistra. Questa parte è molto pratica e fa capire che la qualità dell’installazione meccanica del contenitore è importante tanto quanto il cablaggio interno, perché da essa dipendono la tenuta agli agenti esterni e la sicurezza generale dell’impianto.
La sezione di avviamento è una delle più dense e descrive una vera sequenza logica di messa in servizio. Il manuale richiede, prima di tutto, di verificare i morsetti NC dedicati a STOP e fotocellule, che devono risultare collegati o ponticellati, altrimenti l’automazione non funziona oppure non consente il setup. Se presenti, le batterie d’emergenza vanno collegate prima di alimentare la scheda. Quando la centrale viene accesa, il display mostra la fase di boot, la versione firmware e, se necessario, la richiesta di setup. A questo punto bisogna configurare il tipo di automazione e il numero di motori, poi eventualmente abilitare encoder e finecorsa, verificare il verso e la correttezza della movimentazione delle ante, eseguire il setup, memorizzare i radiocomandi, completare la programmazione desiderata e infine svolgere le verifiche finali con tutti i dispositivi installati. Il manuale distingue chiaramente tra programmazione base e avanzata. Nella programmazione base si impostano funzioni fondamentali come il tipo di attuatore, il numero di motori, la logica di funzionamento, i tempi di pausa, la forza dei motori e altre opzioni primarie. Nella programmazione avanzata si entra invece in un livello più raffinato, dove si trovano le uscite programmabili, i ritardi di apertura e chiusura tra le ante, le funzioni dell’elettroserratura, i parametri delle uscite temporizzate, i prelampeggi, le opzioni di manutenzione programmata e altri aspetti specifici. Il manuale spiega che le modifiche sono immediatamente effettive ma, in uscita, devono essere esplicitamente salvate, altrimenti si perdono per timeout o interruzione di alimentazione. Questa impostazione è tipica di una centrale di controllo evoluta: le funzioni sono molte, ma il documento cerca di guidare l’installatore in una sequenza coerente e controllata.
Il manuale dedica spazio anche al sistema radio, al BUS 2easy e alla connettività remota. La E124S integra il sistema di decodifica bicanale OmniDEC, che permette di usare OPEN A sul canale 1 per la movimentazione totale e OPEN B sul canale 2 per quella parziale, oppure di assegnare il secondo canale a un’uscita programmabile. Con il modulo accessorio XF o XF FDS si possono memorizzare radiocomandi FAAC di varie famiglie, come SLH, SLH LR, LC, RC e DS, purché abbiano la stessa frequenza. Il BUS 2easy consente di collegare dispositivi FAAC come fotocellule, bordi sensibili, encoder e dispositivi di comando, con una logica di indirizzamento che semplifica il cablaggio ma richiede procedure di iscrizione o rimozione dei dispositivi. Il manuale tratta anche Simply Connect, una piattaforma cloud che consente comunicazione remota con l’automazione tramite moduli dedicati come XMB o XWBL. Questo sistema permette non solo il controllo ma anche programmazione remota, upload e download dei parametri e aggiornamento firmware, purché la scheda abbia una versione firmware adeguata. Il documento precisa anche che, quando è in corso la programmazione da Simply Connect, la programmazione da scheda viene inibita. Questo mostra che la E124S appartiene a una generazione di centrali non più solo locali, ma integrate in un ecosistema digitale e diagnostico molto più ampio.
Un altro capitolo molto significativo riguarda le batterie d’emergenza, l’alimentazione secondaria e la diagnostica. Il manuale spiega che, in assenza di alimentazione di rete, la scheda può funzionare tramite batterie al piombo ricaricabili, con caricabatterie integrato, oppure tramite pannelli solari. Per l’installazione delle batterie viene richiesto un kit supporto dedicato e il documento descrive persino una misura di sicurezza aggiuntiva contro il rischio di esplosione da saturazione di gas: la realizzazione di un piccolo foro nel contenitore, in posizione alta rispetto al vano batterie e in modo da non consentire l’ingresso di acqua. Le batterie vanno collegate rispettando le polarità, dopo aver verificato il corretto inserimento del connettore dell’alimentazione primaria. Sul fronte diagnostico, la E124S usa LED, display e, opzionalmente, notifiche Simply Connect. Il manuale descrive la possibilità di leggere lo stato dell’automazione, di verificare la movimentazione, di controllare il BUS 2easy, di visualizzare segnalazioni delle uscite programmabili e di consultare codici di errore, allarme o informazione. Tra i casi più importanti compaiono errori di scheda, guasti motore, guasti encoder, fallimento del test fail-safe, dati di programmazione corrotti, setup mancante, anomalie dei finecorsa, rilevamento ostacoli, funzionamento a batteria, batteria scarica, memoria radio piena e richiesta di manutenzione. È anche previsto un reset tramite un pulsante incassato. Questa sezione rende evidente che il manuale non si limita a dire come installare la scheda, ma offre anche un vero quadro di manutenzione e risoluzione guasti.
Nella parte finale il manuale affronta manutenzione, firmware e funzionamento. La manutenzione ordinaria è programmabile e supportata da un contacicli e da una funzione di richiesta manutenzione, che può far comparire segnalazioni dedicate dopo un numero impostato di cicli. È anche possibile ripristinare le condizioni di fabbrica della centrale. Un capitolo specifico tratta il firmware della scheda, con procedure di upgrade e downgrade tramite accessorio XUSB, segno che il prodotto è pensato per evolvere nel tempo. Infine, il manuale dedica una sezione al funzionamento vero e proprio dell’automazione, parlando dei comandi, del funzionamento a batteria, dei dispositivi di rilevazione, degli accessori e delle logiche di funzionamento. Anche se questa parte non è una “guida utente” nel senso classico, serve a chiarire che la centrale può operare con diverse logiche, gestire aperture totali o parziali, comandi automatici o semiautomatici, sicurezze in apertura e chiusura, e reazioni specifiche in caso di ostacolo o evento anomalo. In conclusione, il contenuto del manuale FAAC E124S presenta una scheda elettronica avanzata e flessibile, progettata per impianti a battente a 24 volt in cui la sicurezza, la configurabilità e la diagnostica sono centrali. Il documento non è pensato per chi usa il cancello tutti i giorni, ma per chi deve progettare, installare e mantenere nel tempo un’automazione conforme, ben cablata, correttamente programmata e capace di integrare dispositivi moderni come BUS 2easy, radio multistandard, batterie d’emergenza e connettività Simply Connect. In questo senso, più che un semplice manuale di montaggio, è una guida operativa completa alla gestione di una centrale di comando professionale per cancelli battenti.

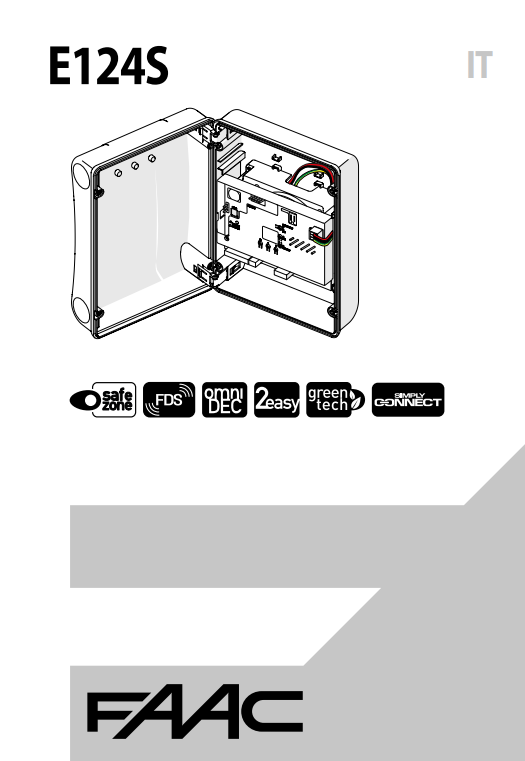

Manuale Istruzioni FAAC E124S PDF
Per facilitare l’installazione, la programmazione e la manutenzione del vostro sistema FAAC E124S, è fondamentale disporre di una guida chiara e dettagliata. Di seguito mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF, che offre tutte le informazioni necessarie per un utilizzo corretto e sicuro del dispositivo. Scaricando il manuale, avrete accesso a spiegazioni approfondite, schemi tecnici e consigli utili per risolvere eventuali problemi.
