In questa pagina è possibile scaricare il manuale di istruzioni in formato PDF per le fotocellule FAAC XP20 D, XP20B D e XP20W D. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso e la manutenzione corretta dei dispositivi, offrendo dettagli tecnici, schemi di collegamento e consigli utili per garantire un funzionamento sicuro ed efficiente. Il documento è pensato sia per installatori professionisti che per utenti privati che desiderano consultare le istruzioni ufficiali fornite da FAAC.
Cosa Troverai nel Manuale Utente Fotocellule FAAC XP20 D – XP20B D – XP20W D
Il manuale delle fotocellule FAAC XP20 D, XP20B D e XP20W D è una guida sintetica ma molto densa, costruita soprattutto per l’installatore e pensata per spiegare come montare, collegare, orientare e verificare tre famiglie di fotocellule di sicurezza destinate alle automazioni FAAC. Anche se il documento è estremamente compatto e fortemente illustrato, il suo contenuto è ricco di informazioni pratiche e tecniche. Il senso generale del manuale è quello di mostrare che questi dispositivi non sono semplici accessori opzionali, ma componenti fondamentali del sistema di sicurezza di un cancello automatico o di un’automazione simile, perché servono a rilevare la presenza di ostacoli lungo il varco e a impedire o modificare il movimento dell’impianto quando il fascio infrarosso viene interrotto. Il manuale spiega il montaggio dei modelli tradizionali XP20 D, dei modelli BUS XP20B D e dei modelli wireless XP20W D, mettendo in evidenza sia ciò che hanno in comune sia ciò che cambia tra una versione e l’altra.
Una prima cosa che emerge dal manuale è la distinzione funzionale tra i tre modelli. Le XP20 D sono fotocellule cablate tradizionali, con trasmettitore e ricevitore alimentati a 24 volt in corrente alternata o continua. Le XP20B D sono invece versioni dedicate al sistema BUS 2easy di FAAC, quindi pensate per lavorare con centrali dotate di questa linea di comunicazione a due fili senza polarità. Le XP20W D rappresentano infine la variante wireless, nella quale il trasmettitore può funzionare a batteria e comunicare otticamente con il ricevitore, mantenendo però un’installazione meno vincolata dal cablaggio. Il manuale mette in chiaro che, pur essendo tutte fotocellule con lo stesso compito di base, la logica di collegamento e di configurazione cambia in base alla tecnologia adottata. Questo è importante perché evita un errore frequente: pensare che tutti i modelli si installino nello stesso modo solo perché esteticamente simili. In realtà il documento insiste proprio sulle differenze di indirizzamento, alimentazione e gestione del canale di trasmissione.
Il manuale fa capire anche che la struttura fisica dei dispositivi è stata progettata per offrire una certa flessibilità di montaggio. Le figure mostrano che ogni fotocellula è composta da un contenitore esterno, da un elemento interno estraibile e da una scheda orientabile. Questa caratteristica è molto utile perché consente di regolare l’orientamento del fascio senza dover riposizionare l’intero contenitore. Il documento indica infatti un angolo di regolazione meccanica orizzontale molto ampio, da meno novanta a più novanta gradi, e un autoallineamento ottico verticale che varia in funzione della distanza, con valori più contenuti alla massima portata e più ampi a distanza ridotta. In pratica, il manuale fa capire che l’installazione richiede sì un corretto allineamento tra trasmettitore e ricevitore, ma che il prodotto è progettato per aiutare l’installatore attraverso una certa tolleranza geometrica. Questo aspetto è importante perché nelle installazioni reali non sempre i supporti o le pareti consentono un allineamento perfetto al primo tentativo.
Per quanto riguarda la portata, il manuale mostra due valori diversi a seconda della versione. Per i modelli principali la distanza massima indicata arriva fino a 100 metri, mentre nelle informazioni tecniche e nelle figure finali compare anche un riferimento a 20 metri in relazione alle condizioni di allineamento e al funzionamento di alcune versioni. Il significato pratico è che il prodotto va sempre installato entro i limiti dichiarati e tenendo conto che la distanza massima teorica non esaurisce tutte le condizioni reali di funzionamento. Il manuale, infatti, non si limita a dire “fin dove arriva il fascio”, ma associa sempre l’installazione corretta alla verifica del buon allineamento tramite i LED di segnalazione. In questo senso il documento insegna che il dato di portata non va letto in modo astratto, ma insieme alla qualità dell’orientamento e alla presenza o assenza di ostacoli tra TX e RX.
Una parte centrale del manuale riguarda la procedura di installazione. Le istruzioni, ripetute in varie lingue ma molto chiare anche solo grazie ai disegni, spiegano che il primo passo consiste nell’estrarre l’elemento interno dal contenitore. Successivamente bisogna fissare il contenitore alla parete o alla colonnetta, facendo passare i cavi dove previsto e rispettando il diametro massimo indicato per il foro di ingresso. Il manuale mostra che si possono usare due configurazioni di montaggio, identificate come A e B, in funzione del verso di apertura del guscio o delle esigenze di posa. Dopo il fissaggio del supporto, l’installatore deve posizionare trasmettitore e ricevitore perfettamente allineati e senza ostacoli fra loro. Solo a quel punto si procede con il collegamento, il reinserimento del modulo interno e l’alimentazione. Il fatto che il manuale insista sull’assenza di ostacoli e sull’allineamento corretto dimostra che, per questi dispositivi, la precisione di posa è essenziale quanto il collegamento elettrico.
Il documento dedica una grande attenzione al sistema di indirizzamento delle XP20B D, cioè le fotocellule BUS. Qui la logica è differente rispetto ai modelli tradizionali, perché il BUS 2easy richiede che ogni coppia di fotocellule abbia un indirizzo definito tramite dip-switch. Il manuale mostra una serie di combinazioni dei quattro microinterruttori DS1 e spiega che l’indirizzo non è un dettaglio arbitrario, ma determina il tipo di intervento che la fotocellula avrà nel sistema. In base alla configurazione, la coppia può essere dedicata alla sicurezza in chiusura, alla sicurezza in apertura, a entrambe le direzioni oppure a un impulso OPEN. Vengono anche indicati i limiti massimi di coppie installabili per ciascun tipo di funzione, ad esempio più coppie in chiusura, meno in apertura, ancora meno per apertura e chiusura insieme, e una sola coppia per l’impulso OPEN. Il manuale sottolinea inoltre che non bisogna mai attribuire lo stesso indirizzo a due o più coppie di fotocellule. Questa è una delle informazioni più importanti dell’intero documento, perché spiega che la logica BUS non è semplicemente “a due fili”, ma richiede un’identità precisa per ogni dispositivo in funzione del ruolo che deve svolgere nell’automazione.
Sempre per le XP20B D, il manuale ricorda che l’installazione è consentita solo su schede di controllo con linea BUS 2easy. Questo è un punto essenziale, perché evita compatibilità improvvisate. Viene anche spiegato che la linea BUS non ha polarità, e quindi i due conduttori possono essere collegati senza preoccuparsi del verso positivo o negativo. Questa scelta semplifica molto il cablaggio sul campo e riduce gli errori di installazione. Dopo avere effettuato il collegamento, il manuale richiede un ultimo passaggio: l’iscrizione delle fotocellule sulla centrale, da compiere secondo le istruzioni della scheda di controllo. Anche questo passaggio è significativo, perché conferma che le fotocellule BUS non vengono semplicemente cablate e basta, ma devono essere riconosciute dal sistema di automazione. In pratica, il manuale insegna che il collegamento elettrico è solo una parte del lavoro: l’integrazione completa passa anche attraverso l’indirizzamento e la registrazione.
Per le XP20W D, cioè le fotocellule wireless, il manuale introduce un altro aspetto interessante: la selezione del canale di trasmissione. Questa procedura è definita indispensabile per il corretto funzionamento. Il documento spiega che bisogna alimentare la fotocellula TX, poi tenere premuto il pulsante P1 fino a quando il LED DL2 inizia a lampeggiare. Il numero dei lampeggi indica il canale memorizzato, da uno a quattro. Durante questa fase di visualizzazione è possibile cambiare il canale premendo P1 un numero di volte corrispondente al canale desiderato. La nuova scelta viene poi confermata da una nuova serie di lampeggi. La stessa procedura deve essere ripetuta sul ricevitore RX, impostando esattamente lo stesso canale. Il significato pratico di questa parte del manuale è molto chiaro: in presenza di più dispositivi o di contesti con possibili interferenze, il canale serve a creare un accoppiamento corretto e a evitare problemi di dialogo tra trasmettitore e ricevitore. Il documento, in sostanza, spiega che la trasmissione wireless non è “trasparente” di per sé, ma va configurata con precisione.
Il manuale fornisce anche le indicazioni di cablaggio per i modelli tradizionali e wireless. Per XP20 D, il trasmettitore ha collegamenti semplici per l’alimentazione, mentre il ricevitore dispone di morsetti per contatto normalmente chiuso, comune e alimentazione. Per XP20W D il trasmettitore può essere alimentato a 12-24 volt oppure a batteria CR2 da 3 volt. Il documento specifica chiaramente che, se si usa la batteria, il trasmettitore non deve essere cablato. Questa precisazione è essenziale, perché evita un errore di installazione molto concreto. Inoltre le caratteristiche tecniche riportano che, nel caso della versione wireless, l’assorbimento del trasmettitore è estremamente basso quando alimentato a batteria, mentre il ricevitore mantiene un assorbimento superiore perché deve restare continuamente attivo per la ricezione e la gestione del contatto. Anche qui il manuale mostra una logica progettuale chiara: la parte TX è stata ottimizzata per consumare poco, così da rendere sensato l’uso a batteria.
Un’altra parte molto importante del manuale è quella dedicata ai LED di segnalazione. Poiché il documento è molto breve e per lo più illustrato, proprio i LED diventano uno strumento essenziale per capire se l’installazione è andata a buon fine. Per le XP20 D, il LED DL1 indica la presenza dell’alimentazione, mentre DL2 indica la presenza o assenza di allineamento tra trasmettitore e ricevitore. In pratica, quando l’alimentazione manca o l’allineamento non è corretto, i LED mostrano stati diversi rispetto alla condizione di funzionamento regolare. Per le XP20B D, il significato cambia leggermente: DL1 sul ricevitore segnala l’allineamento, mentre DL2 dà informazioni sul collegamento BUS o su eventuali anomalie di comunicazione. Per le XP20W D la situazione è ancora più articolata, perché oltre a DL1 e DL2 compare anche DL3. In questo caso il manuale usa i LED per fornire indicazioni non solo sull’allineamento, ma anche sullo stato della batteria, sulla fotocellula occupata, sul normale funzionamento e sulla visualizzazione del canale. Il documento distingue tra LED spenti, accesi, lampeggio lento e lampeggio veloce, e usa queste combinazioni per trasmettere un numero sorprendentemente ampio di informazioni diagnostiche. Questo dimostra che, pur essendo un manuale molto conciso, la guida è costruita per rendere l’installatore autonomo nella verifica del corretto funzionamento già in fase di posa.

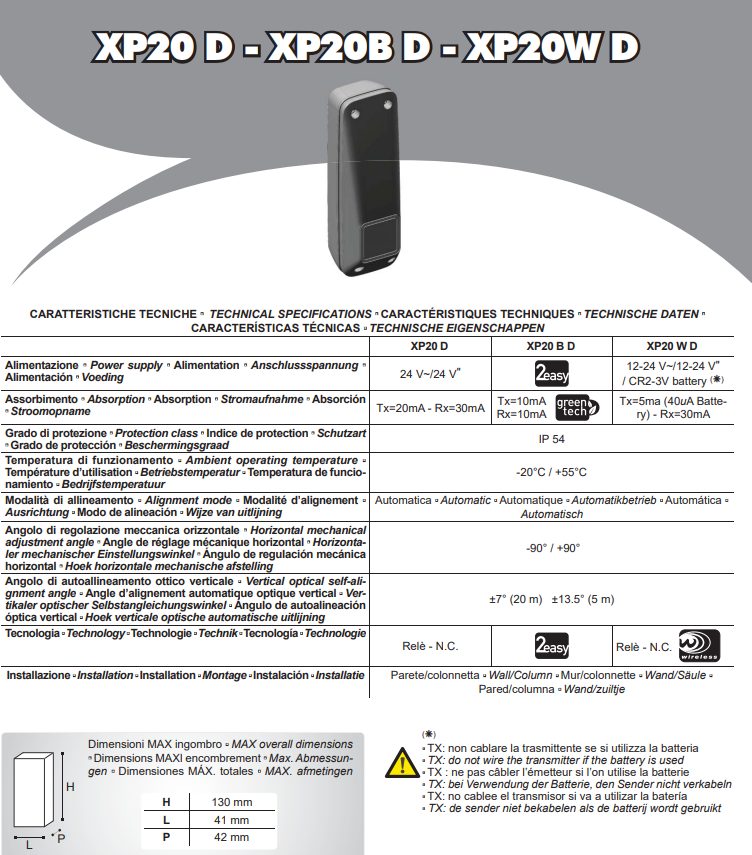

Dal punto di vista tecnico generale, il manuale riporta una tabella comparativa molto utile. Tutti i modelli hanno grado di protezione IP54, possono essere montati a parete o su colonnetta e lavorano in un intervallo di temperatura compreso tra -20 e +55 gradi Celsius. L’allineamento è di tipo automatico e l’angolo di regolazione meccanica orizzontale è molto ampio. La tecnologia impiegata resta quella a relè con contatto normalmente chiuso, quindi il ricevitore si comporta come una sicurezza classica che apre il contatto quando il fascio viene interrotto o quando il dispositivo entra in condizione di allarme. Le dimensioni massime di ingombro sono molto contenute, con altezza di 130 millimetri, larghezza di 41 e profondità di 42, il che conferma la vocazione di questi dispositivi a essere discreti ma sufficientemente robusti. Il manuale mostra anche che il supporto della scheda è orientabile fino a 180 gradi, caratteristica che aiuta ulteriormente nell’installazione su muri o colonnine non sempre perfettamente allineati.
È significativo anche il fatto che il manuale vieti esplicitamente l’uso di olio o lubrificanti e mostri con simboli di divieto alcuni comportamenti da evitare. Questo non significa che le fotocellule richiedano manutenzioni complesse, ma che i loro meccanismi di orientamento e il corretto alloggiamento del modulo interno devono restare puliti e meccanicamente corretti, senza contaminazioni che potrebbero compromettere l’ottica o la stabilità del supporto. L’orientamento del fascio e la pulizia delle superfici frontali hanno infatti un ruolo fondamentale nella qualità del funzionamento. Un prodotto di questo tipo non lavora “a forza”, ma per precisione di emissione e ricezione, e il manuale lascia intendere che ogni intervento improprio potrebbe ridurre l’affidabilità del rilevamento.
Nella parte conclusiva, il manuale riporta anche la dichiarazione CE di conformità, nella quale FAAC dichiara che le fotocellule XP20 D, XP20B D e XP20W D rispettano i requisiti essenziali di sicurezza delle direttive europee applicabili in materia di bassa tensione e compatibilità elettromagnetica. Questo dettaglio, pur breve, è importante perché colloca il prodotto dentro un quadro normativo coerente con il resto dell’automazione FAAC e rafforza l’idea che non si tratta di semplici sensori generici, ma di dispositivi concepiti per lavorare all’interno di sistemi automatizzati che devono rispettare standard di sicurezza precisi.
Manuale di Istruzioni Fotocellule FAAC XP20 D – XP20B D – XP20W D PDF
In questa sezione è possibile trovare il manuale di istruzioni dedicato alle fotocellule FAAC XP20 D, XP20B D e XP20W D. Il documento fornisce tutte le informazioni necessarie per l’installazione, il collegamento e l’utilizzo corretto di questi dispositivi di sicurezza. Scaricando il PDF, avrai a disposizione una guida dettagliata per consultare rapidamente procedure, specifiche tecniche e suggerimenti utili, garantendo così un funzionamento ottimale e sicuro delle fotocellule FAAC.
