In questa pagina puoi trovare il manuale di istruzioni Galletti MYCOMFORT BASE in formato PDF, disponibile per il download gratuito. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione corretta del dispositivo, oltre a consigli utili per ottimizzarne le prestazioni. Scaricando il manuale, avrai sempre a portata di mano una guida completa e aggiornata per risolvere eventuali dubbi e garantire il funzionamento efficiente del tuo sistema MYCOMFORT BASE.
Cosa Troverai nel Manuale Utente Galletti MYCOMFORT BASE
Il manuale del Galletti MYCOMFORT BASE descrive un comando LCD pensato per la gestione dei terminali d’impianto della gamma Galletti equipaggiati con motore asincrono monofase plurivelocità. Il senso complessivo del documento è molto chiaro fin dalle prime pagine: non si tratta di un semplice termostato ambiente con poche funzioni essenziali, ma di un controllore capace di gestire in modo piuttosto articolato la ventilazione, le valvole, l’eventuale resistenza elettrica di supporto, la commutazione tra raffreddamento e riscaldamento e una serie di logiche accessorie utili per adattare il terminale alle caratteristiche dell’impianto. Il manuale, pur avendo una struttura fortemente tecnica, mostra una filosofia concreta: offrire un comando abbastanza semplice da usare quotidianamente, ma sufficientemente configurabile da poter lavorare con impianti a due o quattro tubi, con o senza valvole, con tre o quattro velocità di ventilazione, con sonde aggiuntive e con logiche automatiche o manuali di cambio stagione. La figura iniziale del documento mostra proprio questa natura doppia del prodotto, perché da un lato si vede il display LCD con numeri, simboli di funzionamento e icone di stato, dall’altro la tastiera con i tasti dedicati, e infine la scheda elettronica con morsetti e ingressi, quasi a riassumere in un colpo solo interfaccia utente, comando e collegamenti impiantistici.
Una delle parti più importanti del manuale è quella in cui vengono spiegate le funzioni principali. MYCOMFORT BASE regola la temperatura dell’aria variando automaticamente la velocità del ventilatore oppure, in alternativa, tramite logica on/off del ventilatore a velocità fissa. Può gestire valvole on/off per impianti a due o quattro tubi, controllare una resistenza elettrica di supporto al riscaldamento e gestire la commutazione raffreddamento/riscaldamento secondo quattro logiche distinte: manuale locale, manuale remota centralizzata, automatica in funzione della temperatura dell’acqua e automatica in funzione della temperatura dell’aria. Il manuale aggiunge che il comando dispone di due ingressi digitali a contatto pulito, uno per la commutazione remota caldo/freddo e uno per un consenso esterno, come per esempio un contatto finestra, un comando remoto on/off o un sensore di presenza. Sono inoltre previste una sonda remota di temperatura acqua e una sonda remota di temperatura aria; quest’ultima, se presente, sostituisce quella interna nella lettura della temperatura ambiente. Già da questa descrizione si capisce che MYCOMFORT BASE non è un comando generico, ma un controllore capace di adattarsi a terminali e impianti molto differenti, lasciando all’installatore il compito di scegliere la configurazione più adatta.
La parte dedicata al display è particolarmente utile per capire come il comando dialoghi con l’utente. Il display LCD visualizza la temperatura ambiente, lo stato del termostato e del ventilatore, la temperatura impostata e una serie di simboli che rappresentano la logica di ventilazione automatica, la velocità selezionata, la modalità di funzionamento in raffreddamento o riscaldamento, la funzione economy, la presenza di allarmi, il controllo minima temperatura, la valvola aperta e la resistenza elettrica. Il manuale chiarisce anche che, quando i simboli di raffreddamento o riscaldamento lampeggiano, ciò segnala la mancanza del consenso acqua al funzionamento della ventilazione. Questo è un dettaglio importante, perché l’utente non vede solo una temperatura e un setpoint, ma anche il motivo per cui il terminale potrebbe non partire o non ventilare. Il simbolo della resistenza, inoltre, cambia significato a seconda che sia solo selezionata o effettivamente attiva: lampeggiante nel primo caso, acceso fisso nel secondo. Questo modo di costruire il display mostra che Galletti ha cercato di fornire un’interfaccia leggibile e informativa, senza ridurre tutto a un numero di gradi.
Anche la tastiera viene spiegata in modo piuttosto chiaro. Il tasto on/off accende o spegne il termostato e, durante la modifica dei parametri, riporta al funzionamento normale. I tasti su e giù permettono di cambiare la temperatura di regolazione del termostato, con intervalli differenti per il riscaldamento e per il raffreddamento, e durante la configurazione servono a scorrere i parametri o a modificarne i valori. Il tasto SEL, in modalità riscaldamento, consente la selezione della resistenza elettrica come funzione ausiliaria. Il tasto Mode serve a scegliere la modalità di funzionamento tra caldo e freddo, il tasto Fan a selezionare la velocità del ventilatore e il tasto EC ad attivare la modalità Economy. Il manuale aggiunge poi che esistono combinazioni di tasti attive per accedere alla configurazione parametri a termostato spento, per visualizzare temporaneamente la temperatura dell’acqua a termostato acceso, per selezionare la funzione di minima temperatura aria, per bloccare o sbloccare la tastiera con password 99 e per cambiare la visualizzazione tra Celsius e Fahrenheit. Questo insieme di funzioni mostra che il comando, pur essendo compatto, consente una gestione completa del terminale senza bisogno di interfacce aggiuntive.
La configurazione della scheda è uno dei nuclei più tecnici del manuale. Il documento spiega che alcuni parametri definiscono il comportamento del comando in base al tipo di terminale e di impianto. Il parametro P00 è quello più importante, perché seleziona la configurazione generale del sistema. Il parametro P01 stabilisce se il comando è installato a bordo macchina oppure a parete. Il parametro P03 definisce la zona neutra da usare nelle configurazioni con commutazione automatica caldo/freddo in funzione della temperatura dell’aria. Il parametro P04 indica se la sonda acqua è presente oppure no. P05 definisce la logica dell’ingresso digitale 1 per la commutazione raffreddamento/riscaldamento, mentre P06 definisce la logica dell’ingresso digitale 2 per il comando on/off remoto. La procedura di configurazione avviene a termostato spento, accedendo con password 10, navigando tra i parametri e salvando o annullando ogni modifica. Il manuale precisa anche che la fase di parametrizzazione ha una durata limitata di circa due minuti, oltre la quale il termostato torna allo stato di off mantenendo solo le modifiche salvate. Questo aspetto evidenzia una logica di configurazione semplice ma protetta, pensata per evitare cambiamenti accidentali.
Molto importante è anche l’elenco delle configurazioni previste per il parametro P00. Il manuale riporta una lunga serie di configurazioni numerate, che combinano in modo diverso numero di tubi, presenza o assenza di valvole, presenza o meno della resistenza elettrica, numero di velocità del ventilatore e logica di commutazione estate/inverno. Esistono configurazioni per impianti a due tubi senza valvole e senza resistenza, con tre o quattro velocità e commutazione manuale locale, manuale remota o automatica lato acqua. Esistono configurazioni per impianti a due tubi con resistenza elettrica, con valvole a due o tre vie, e anche configurazioni per impianti a quattro tubi, con o senza valvole, con tre o quattro velocità, fino ad arrivare ai casi con tre velocità più convezione naturale. Il manuale mostra in modo molto chiaro che MYCOMFORT BASE non ha un solo profilo di funzionamento, ma può essere adattato a una notevole varietà di terminali Galletti, compresi modelli come Estro, Flat, PWN, UTN, WH e altri richiamati nelle tabelle degli schemi elettrici. Questa flessibilità è uno dei principali contenuti del manuale, perché spiega il perché di una configurazione così articolata.
Il capitolo sulle logiche di commutazione raffreddamento/riscaldamento è uno dei più utili dal punto di vista concettuale. Il manuale spiega che si può lavorare in modalità locale manuale, dove è l’utente a scegliere caldo o freddo premendo il tasto dedicato, in modalità remota manuale, in cui il cambio dipende dallo stato dell’ingresso digitale 1, in modalità automatica in funzione della temperatura dell’acqua, oppure in modalità automatica in funzione della temperatura dell’aria. Nel caso della commutazione automatica lato acqua, il manuale indica delle soglie, con passaggio tra estate e inverno attorno a valori di temperatura dell’acqua che ruotano intorno ai 17 e 32 gradi. Nel caso della commutazione automatica lato aria, entra in gioco la zona neutra definita da P03 attorno al setpoint impostato. Il documento precisa anche che, in caso di allarme sonda acqua, il controllo della modalità torna temporaneamente alla modalità locale. Questa parte del manuale è importante perché chiarisce che il comando può adattarsi a impianti centralizzati dove il cambio stagione viene imposto da una logica comune, ma anche a terminali più autonomi che devono interpretare da soli il contesto termico.
Il controllo della ventilazione è spiegato con grande dettaglio. MYCOMFORT BASE può gestire unità a tre o quattro velocità. Con il tasto Fan l’utente può selezionare la velocità automatica oppure velocità fisse. Nelle configurazioni a quattro velocità compare anche la velocità superminima, mentre in riscaldamento, per alcune configurazioni, è possibile selezionare una modalità senza simbolo di ventilazione, nella quale il terminale lavora in sola convezione naturale. Il manuale aggiunge che, con configurazioni a quattro velocità e valvola oppure tre velocità più convezione naturale, la ventilazione in riscaldamento viene ritardata di 0,5 gradi per consentire una prima fase di convezione naturale. Viene poi spiegato il concetto di consenso dell’acqua: il ventilatore può funzionare solo se la temperatura dell’acqua rientra nelle soglie corrette per il riscaldamento o il raffreddamento. Se tale consenso manca, il simbolo della modalità attiva lampeggia sul display. Questo consenso viene ignorato se la sonda acqua non è prevista o se è in allarme per scollegamento, e in raffreddamento con configurazioni a quattro tubi. Il manuale introduce anche le forzature, cioè casi in cui la logica normale di ventilazione viene temporaneamente ignorata. In raffreddamento, con comando a bordo e valvola, viene mantenuta la minima velocità disponibile anche a temperatura raggiunta; senza valvola, ogni dieci minuti di ventilatore fermo viene fatto un ciclo di lavaggio di due minuti alla velocità media per migliorare la lettura della temperatura ambiente. In riscaldamento, se è attiva la resistenza, la ventilazione viene forzata alla velocità media; dopo lo spegnimento della resistenza viene mantenuta per due minuti una post-ventilazione sempre alla velocità media. Questa parte del documento è molto istruttiva, perché dimostra che il comando non si limita a far girare il ventilatore in base a un semplice delta termico, ma integra logiche di protezione, comfort e corretto controllo della temperatura.
Il manuale dedica poi spazio alla gestione delle valvole. Il controllo può governare valvole a due o tre vie di tipo on/off con attuatore a 230 V. L’apertura della valvola dipende dal set di lavoro e dalla temperatura dell’aria. Il controllo della temperatura dell’acqua per consentire l’apertura riguarda però solo configurazioni con valvole a tre vie e resistenza elettrica. In questi casi, il manuale spiega che è necessario evitare il passaggio di acqua troppo fredda nel terminale durante il riscaldamento con resistenza e durante la post-ventilazione successiva allo spegnimento della resistenza. Il simbolo di valvola attiva viene mostrato sul display per indicare che il circuito idraulico è effettivamente aperto. Anche questa sezione conferma che il comando è progettato per coordinare correttamente componenti idraulici ed elettrici.
La resistenza elettrica è trattata come una funzione ausiliaria di supporto al riscaldamento, e il manuale chiarisce che la sua gestione richiede obbligatoriamente la sonda acqua. L’utente può selezionarla in riscaldamento tramite il tasto SEL, ma il suo utilizzo effettivo avviene solo su chiamata del termostato, in funzione della temperatura ambiente. Il comando della resistenza comporta anche una forzatura della ventilazione. Anche qui esiste un consenso legato alla temperatura dell’acqua: se la sonda acqua non è prevista o è scollegata, il consenso non viene dato. Sul display il simbolo della resistenza lampeggia quando è solo selezionata dall’utente e resta fisso quando è attiva. Il manuale spiega quindi una funzione di supporto molto utile nei casi in cui il terminale debba integrare l’apporto della batteria idronica.
La funzione Economy è descritta in modo semplice ma molto pratico. Quando viene attivata, il setpoint viene corretto di 2,5 gradi e il ventilatore viene forzato alla minima velocità disponibile, in modo da ridurre il funzionamento del terminale. In raffreddamento il set diventa pari al valore impostato più 2,5 gradi, in riscaldamento diventa pari al valore impostato meno 2,5 gradi. Sul display compare il simbolo dedicato. Questa modalità serve chiaramente a limitare consumi e rumore, mantenendo comunque attivo un livello di comfort attenuato.
Molto interessante è anche la funzione di controllo minima temperatura. Se selezionata a termostato spento tramite una combinazione di tasti, essa permette di riaccendere automaticamente il terminale in riscaldamento quando la temperatura ambiente scende sotto i 9 gradi, per poi riportarlo nello stato di off una volta superati i 10 gradi. Se è presente la resistenza elettrica, questa verrà usata solo se in precedenza era stata selezionata come risorsa per il riscaldamento. Sul display viene mostrato il simbolo della funzione e, quando il controllo è attivo, compare l’indicazione Defr. Questa funzione è utile soprattutto per la protezione degli ambienti contro abbassamenti eccessivi della temperatura.
Il manuale affronta anche il tema degli allarmi. Esistono allarmi gravi, che causano lo spegnimento forzato del termostato, e allarmi non gravi, che non lo spengono ma inibiscono funzioni critiche. Gli allarmi gravi comprendono il codice 01, errore della sonda esterna di temperatura aria se il termostato è installato a bordo, e il codice 02, errore della sonda interna di temperatura aria se il termostato è installato a parete e la sonda esterna è scollegata. L’allarme non grave è il codice 03, relativo alla sonda di temperatura dell’acqua. Il codice di allarme viene visualizzato solo con termostato spento. Questa distinzione è importante perché indica che il comando sa differenziare tra guasti che rendono inaffidabile il controllo termico di base e guasti che, pur limitando alcune funzioni, non obbligano a fermare completamente il terminale.
Un’altra parte molto utile è la procedura di autodiagnosi. Il manuale spiega che, accedendo con password 030 a termostato spento, è possibile verificare il corretto funzionamento delle singole uscite del controllo. Premendo il tasto dedicato, le uscite vengono attivate in sequenza: velocità minima, media e massima, valvola, resistenza, seconda valvola e velocità superminima, a seconda della configurazione. L’installatore può verificare così, uno a uno, i componenti corrispondenti o la presenza della tensione di 230 V sui morsetti. È una funzione molto pratica, che conferma la vocazione di MYCOMFORT BASE come comando non solo operativo ma anche diagnostico.
Infine, il manuale descrive la scheda elettronica e l’installazione a parete. I morsetti identificano chiaramente comune ingressi digitali, ingresso digitale per il cambio remoto caldo/freddo, ingresso digitale per on/off remoto, fase, neutro, terra, sonda aria remota, sonda acqua, uscite per le velocità del ventilatore, uscita valvola e uscita riscaldamento/seconda valvola/superminima. Viene specificato che per i collegamenti di potenza bisogna usare cavi da 1 o 2 mm², per gli ingressi digitali cavi tipo AWG 24 e per i prolungamenti delle sonde cavi schermati AWG 24. L’installazione a parete avviene fissando la base del comando su scatola portafrutti 503 o direttamente alla parete, facendo passare i cavi attraverso la feritoia predisposta, eseguendo i collegamenti e richiudendo poi il comando con la vite apposita. Il manuale aggiunge anche una nota curiosa ma utile: prima dell’installazione bisogna rimuovere con cautela la pellicola protettiva del display, e l’eventuale comparsa di aloni scuri subito dopo la rimozione non indica un difetto, perché scompare dopo pochi secondi. Dal punto di vista tecnico, il comando lavora con alimentazione 90-250 Vac 50/60 Hz, potenza 8 W, fusibile di protezione da 500 mA ritardato, grado di protezione IP30 e sonde NTC da 10 kOhm a 25 °C.

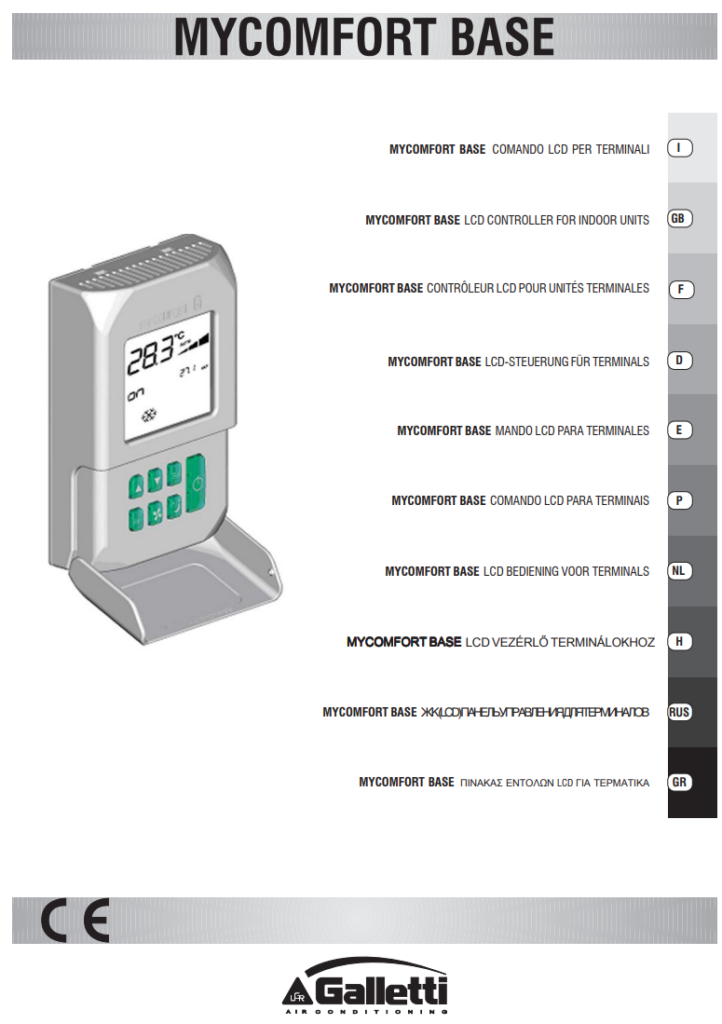

Manuale di Istruzioni Galletti MYCOMFORT BASE PDF
In questa sezione è possibile trovare il manuale di istruzioni in formato PDF relativo al Galletti MYCOMFORT BASE. Il documento fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione corretta del dispositivo, oltre a consigli utili per garantire la massima efficienza e sicurezza. Di seguito è disponibile il link diretto per scaricare il manuale e consultarlo comodamente in qualsiasi momento.
