In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per i robot tagliaerba Worx Landroid modelli WR142E, WR143E, WR145E, WR146E, WR153E, WR154E, WR155E e WR156E. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione del robot tagliaerba, oltre a preziosi consigli per risolvere eventuali problemi e ottimizzare le prestazioni del dispositivo. Scaricando il manuale, avrai sempre a portata di mano una guida completa per sfruttare al meglio le funzionalità del tuo Worx Landroid.
Cosa Troverai nel Manuale Utente Robot Tagliaerba Worx Landroid WR142E – WR143E- WR145E – WR146E – WR153E – WR154E – WR155E – WR156E

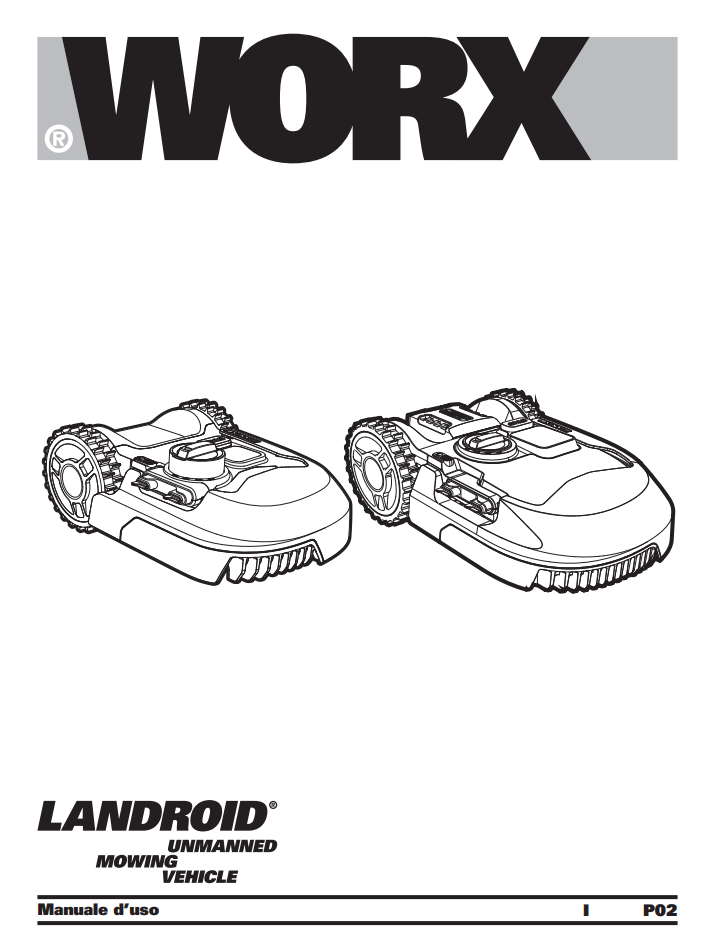

Il manuale del robot tagliaerba Worx Landroid WR142E, WR143E, WR145E, WR146E, WR153E, WR154E, WR155E e WR156E descrive una famiglia di rasaerba robotizzati destinati alla manutenzione automatica di prati domestici. Il documento è un manuale d’uso in italiano e si apre con l’indicazione dei modelli coperti, chiarendo che le istruzioni valgono per più versioni della gamma Landroid. La struttura del manuale segue un ordine molto pratico: prima presenta la sicurezza del prodotto, poi i simboli presenti sulla macchina, i componenti del robot, i dati tecnici e di rumorosità, il pannello di controllo, il modo in cui il robot interpreta il prato e il filo perimetrale, l’uso dell’app, le nozioni base sul filo di delimitazione, l’aggiornamento software, la manutenzione, i messaggi di funzione, i messaggi di errore, la sicurezza tramite app e la risoluzione dei problemi. Lo scopo del prodotto è chiarito nella parte sui dati relativi al rumore e sull’uso conforme: il Landroid è progettato per tosare l’erba di prati domestici, lavorando spesso e mantenendo il prato più uniforme e vigoroso. Non è pensato per scavare, spazzare, sgombrare neve o svolgere attività diverse dal taglio dell’erba.
La parte sulla sicurezza è molto estesa perché il Landroid è un utensile a motore autonomo con lame rotanti, batteria al litio, caricatore e funzionamento programmabile. Il manuale avverte che bisogna leggere attentamente tutte le istruzioni, perché errori nell’uso possono causare scosse elettriche, incendi o lesioni gravi. Il robot non deve essere usato da persone con capacità fisiche, sensoriali o mentali ridotte, o con scarsa esperienza, se non sotto supervisione; i bambini devono essere controllati affinché non giochino con l’apparecchio. L’utente è responsabile degli incidenti e dei rischi che possono verificarsi a danno di terzi o delle proprietà. Prima dell’uso è necessario acquisire familiarità con i comandi, installare correttamente il filo perimetrale, ispezionare l’area di lavoro e rimuovere gli oggetti che potrebbero essere lanciati dalle lame o danneggiare la macchina. Prima di avviare il robot bisogna controllare che lame, bulloni e gruppo di taglio non siano usurati o danneggiati; se necessario, vanno sostituiti in blocco per mantenere il bilanciamento.
Il manuale insiste sul fatto che il robot non deve mai essere usato se protezioni, ripari o dispositivi di sicurezza sono danneggiati o mancanti. Durante il funzionamento non bisogna avvicinare mani o piedi alle parti rotanti né sotto il corpo della macchina. Non bisogna raccogliere o trasportare il Landroid mentre è in funzione. Il robot deve essere spento prima di eliminare un ostacolo, prima di controllarlo, prima di pulirlo e prima di eseguire qualsiasi lavoro sul sottoscocca. La versione originale del robot non deve essere modificata e il produttore declina responsabilità per modifiche non autorizzate. Quando l’interruttore principale è in posizione ON, mani e piedi devono restare lontani dalle lame. Il robot non va sollevato o trasportato mentre è acceso. Inoltre, non devono usarlo persone che non ne conoscono funzionamento e comportamento. Non bisogna mettere oggetti sopra il robot o sulla base di ricarica. In modalità automatica, il manuale raccomanda di non usare il robot in presenza di persone, soprattutto bambini, o animali domestici. In aree pubbliche, attorno alla zona di lavoro devono essere collocati segnali di avvertimento che indichino la presenza di un tosaerba automatico e invitino a stare lontani dalla macchina.
La manutenzione e la conservazione richiedono la stessa prudenza. Se il robot viene capovolto, l’interruttore principale deve essere sempre su OFF. Questo vale in particolare per la pulizia e la sostituzione delle lame. Il manuale raccomanda di controllare settimanalmente il robot e sostituire parti danneggiate o usurate. Le lame e il disco lame devono essere verificati con attenzione, e, quando si interviene, vanno usati solo ricambi originali. La batteria deve essere caricata con il caricabatteria corretto, perché un uso scorretto può provocare folgorazioni, surriscaldamento o perdite di liquido corrosivo. In caso di contatto con elettrolita, bisogna lavare con acqua o agente neutralizzante e rivolgersi a un medico, soprattutto se il liquido entra in contatto con gli occhi. Il manuale consiglia anche di collegare macchina e accessori a un circuito protetto da dispositivo differenziale con corrente di intervento non superiore a 30 mA. Per sostituire le lame bisogna indossare guanti protettivi, perché il rischio residuo principale è il taglio accidentale.
Il trasferimento del robot deve essere eseguito in modo sicuro. Per spostarlo bisogna prima fermarlo con il tasto STOP, poi spegnerlo se si intende trasportarlo, quindi afferrarlo dall’impugnatura anteriore o posteriore tenendo il disco lame lontano dal corpo. Per trasporti lunghi il manuale raccomanda l’imballaggio originale. Viene anche indicato un requisito di esposizione radio: durante il funzionamento bisogna mantenere una distanza di almeno 200 mm tra dispositivo e persone. La parte sulla batteria spiega che il pacco batteria non va smontato, aperto, cortocircuitato, esposto a calore, fuoco o sole diretto, né sottoposto a urti. Deve essere tenuto pulito e asciutto, caricato prima dell’uso con il caricatore specificato da Worx e conservato lontano da bambini e oggetti metallici. Le batterie devono essere smaltite correttamente e separate da pacchi batteria con sistemi elettrochimici diversi.
I simboli riportati sul Landroid riassumono le principali avvertenze. Il manuale spiega che il robot può essere pericoloso se usato impropriamente, che bisogna leggere le istruzioni prima dell’uso, tenere gli astanti a distanza, spegnere la macchina prima di manutenzione o sollevamento e non salire sul robot. Altri simboli vietano di bruciare la batteria, esporla a pioggia o acqua, gettare le batterie nei rifiuti domestici e lavare il robot con apparecchi ad alta pressione. Il prodotto è indicato come dispositivo di classe III e, come apparecchio elettrico, non deve essere smaltito tra i rifiuti domestici, ma portato a un centro di riciclaggio.
La sezione sui componenti mostra il robot e i suoi accessori. Il manuale elenca la manopola di regolazione dell’altezza di taglio, la striscia di ricarica, il sensore di pioggia, la ruota motrice posteriore, il pacco batteria, il tasto STOP, il display, la tastiera, il tasto acceso/spento, il tasto START, la porta USB, le lame taglienti, il disco girevole della lama, la ruota anteriore, la maniglia, i pin di contatto, la base di ricarica, l’adattatore di alimentazione, i picchetti, il filo di confine, i chiodi di fissaggio della base, l’indicatore di distanza del filo limite, la chiave esagonale e il connettore. Il manuale precisa che non tutti gli accessori illustrati o descritti sono inclusi nella consegna standard, perché la dotazione varia secondo modello.
I dati tecnici distinguono le varie versioni. Tutti i modelli lavorano con potenza nominale 20 V Max, ma cambiano superficie consigliata, diametro di taglio, velocità e batteria. WR142E e WR145E sono associati a 700 m², WR143E e WR146E a 1000 m², WR153E e WR154E a 1500 m², WR155E e WR156E a 2000 m². Il diametro di taglio è 18 cm per le versioni più piccole e 22 cm per quelle più grandi. L’altezza di taglio va da 30 a 60 mm con quattro posizioni. Le batterie sono agli ioni di litio, modello WA3553 o WA3556 secondo la versione. Il tempo di ricarica varia da circa tre ore a circa un’ora e mezza o poco più, a seconda di batteria e caricatore. Il peso indicato è 9,4 kg per alcuni modelli e 10,5 kg per altri. Il manuale riporta anche accessori e quantità: base di ricarica, chiodi di ancoraggio, filo perimetrale da 150 a 250 metri secondo modello, picchetti da 210 a 340, chiave Allen, distanziatori, lame, batteria, caricabatteria e connettori. La rumorosità è relativamente contenuta: la pressione acustica ponderata è circa 45,5 dB(A) per alcuni modelli e 44,3 dB(A) per altri, mentre la potenza acustica ponderata è circa 65,5 o 64,3 dB(A). Il manuale ricorda comunque che un certo rumore è inevitabile e che i lavori rumorosi devono rispettare eventuali fasce orarie e periodi di riposo.
Il pannello di controllo comprende display, tastiera e diversi pulsanti. Il tasto START avvia il tosaerba e può correggere un problema dopo un errore. Il tasto acceso/spento accende e spegne il Landroid. OK conferma le impostazioni e permette di entrare nella modalità di connessione Wi-Fi. Homepage mostra lo stato dell’impostazione, Indietro ritorna al menu precedente, STOP arresta il robot quando è in funzione, HOME manda il robot alla base di ricarica durante il lavoro, mentre i tasti direzionali servono per selezionare voci e inserire il codice PIN. L’avvio iniziale richiede che il filo perimetrale sia già installato. Si accende il robot, si inserisce il PIN predefinito AAAA, poi si premono i tasti indicati per iniziare a tagliare. Per farlo rientrare alla base si usa la combinazione con HOME. Il manuale spiega che il Landroid continua a tagliare finché la batteria non si scarica, poi torna alla base; dopo la ricarica riprende o resta fermo in base al programma impostato.
La sezione “Per comprendere Landroid” spiega il comportamento del robot. Il Landroid sceglie la direzione casualmente, così da coprire l’intero prato e non lasciare strisce evidenti. Sa quando rientrare alla base, rileva la pioggia, si arresta se incontra un problema e, quando urta un ostacolo, si ferma, arretra e cambia strada. Se viene sollevato da terra, arresta automaticamente la rotazione del disco lame. Per trovare la base segue il filo perimetrale in senso antiorario. Il manuale indica anche un taglio vicino al filo di delimitazione una volta a settimana, con impostazione predefinita al lunedì in base all’ora di sistema; questa funzione può essere disattivata tramite smartphone o pannello. Il sensore di pioggia laterale rileva le gocce e ordina al robot di rientrare alla base. Dopo la pioggia, il Landroid attende un ritardo predefinito di 180 minuti prima di ripartire, ma questo tempo può essere modificato tramite app o pannello. Se il ritardo è impostato a zero, il robot continua a tagliare. Per uscire dal ritardo pioggia bisogna asciugare il sensore e riavviare il robot.
Il filo perimetrale è essenziale perché definisce l’area di lavoro. Il Landroid lo rileva tramite sensori anteriori e lo segue per orientarsi. Il manuale spiega che il robot ha un sistema “taglio fino al bordo”, grazie a un disco lame decentrato che riduce la quantità di erba da rifinire manualmente lungo muri e bordi. L’efficienza di taglio dipende da tipo di erba, velocità di crescita, affilatura delle lame, umidità, temperatura e quantità di ostacoli. Prima del primo utilizzo, se l’erba supera 90 mm, bisogna tagliarla con un rasaerba tradizionale e poi impostare il Landroid alla massima altezza iniziale di 60 mm. Il robot lavora meglio con erba asciutta, perché l’erba bagnata può accumularsi sul disco lame e nel motore, causando slittamento e perdita di trazione. In caso di temporale, il manuale consiglia di scollegare base di ricarica e filo perimetrale e assicurarsi che il robot non possa caricarsi. Bisogna evitare che il Landroid passi sulla ghiaia, rimuovere ostacoli che potrebbero danneggiare il disco lame e liberare il prato da detriti e corpi estranei.
La parte dedicata all’app spiega che tutte le impostazioni generali possono essere modificate dallo smartphone e che l’app permette di vedere stato macchina e messaggi di errore. Prima della connessione bisogna verificare che lo smartphone sia collegato a una rete Wi-Fi a 2,4 GHz, non a 5 GHz, e che l’app sia aggiornata. Il robot deve trovarsi vicino allo smartphone e al router, idealmente entro tre metri durante la configurazione, e deve avere il firmware aggiornato. Il router deve funzionare in modalità 2,4 GHz o mista, con modalità wireless b/g/n mista, canale e larghezza di banda adatti, trasmissione SSID attiva, DHCP abilitato e porta TCP 8883 aperta. Se si usa un Fritz!Box, bisogna consentire la comunicazione tra dispositivi nella stessa rete. Se i dati Wi-Fi cambiano, il Landroid deve essere reimpostato; se il segnale è debole, i comandi dell’app potrebbero arrivare in ritardo, quindi il manuale suggerisce un amplificatore Wi-Fi.
Le nozioni sul filo perimetrale spiegano installazione, interramento e giunzione. Per fissarlo bisogna usare il distanziatore e mantenere oltre 26 cm dal bordo del prato. Se anche il vicino usa un Landroid, deve esserci almeno un metro tra i rispettivi fili. Il filo deve delimitare esattamente l’area di taglio: curve o bobine di filo non appartenenti all’area possono confondere il robot. Se si vuole interrare il filo, il manuale consiglia prima di fissarlo con i picchetti, testare il funzionamento chiedendo al robot di seguirlo e solo dopo seppellirlo. Per prolungare o giuntare il filo bisogna usare il connettore impermeabile fornito o raccomandato, inserendo bene le estremità nei fori e premendo con una pinza. Il manuale sconsiglia nastro adesivo o morsettiere, perché l’umidità del terreno può ossidare il filo e provocare cortocircuiti.
Il software può essere aggiornato via USB o tramite smartphone. Con USB bisogna scaricare il file, decomprimerlo, copiarlo su una chiavetta vuota formattata FAT32, spegnere il robot, inserire la chiavetta nella porta USB, riaccenderlo e seguire le istruzioni sul display. L’aggiornamento parte automaticamente e il robot si riavvia al termine. Dopo l’operazione bisogna richiudere bene il coperchio in gomma della porta USB. Se il robot è connesso allo smartphone, l’app può controllare la versione software e avvisare quando è disponibile un aggiornamento. Il manuale precisa che nuove funzioni introdotte dopo l’acquisto potrebbero non essere descritte nel libretto cartaceo.
La manutenzione è una delle parti più importanti. Il Landroid deve essere controllato periodicamente, pulito e mantenuto con lame efficienti. Prima di pulire, regolare o sostituire le lame bisogna spegnere il robot e indossare guanti. Le lame sono affilate su due lati e il disco può ruotare in entrambe le direzioni per usare entrambe le estremità taglienti. Se il robot taglia ogni giorno, ogni lama può durare circa due mesi, ma va controllata e sostituita se scheggiata, danneggiata o smussata. Quando si sostituiscono le lame bisogna cambiarle tutte insieme e usare sempre viti nuove, così il disco resta bilanciato e le lame restano fissate correttamente. La procedura prevede apertura del coperchio batteria, rimozione della batteria, svitamento delle lame, montaggio delle nuove e reinserimento della batteria. Dopo il montaggio bisogna verificare che le lame ruotino liberamente.
La pulizia va fatta senza canna dell’acqua, senza idropulitrice e senza getti diretti. Per il corpo si usa una spazzola morbida o un panno pulito, evitando solventi e lucidanti. Bisogna rimuovere erba e detriti, soprattutto dalle prese d’aria del motore. Per pulire la scocca inferiore si spegne il robot, si indossano guanti, si capovolge la macchina e si puliscono disco lame, telaio motore, ruote anteriori e ruote motrici con spazzola morbida o panno umido. La parte inferiore non deve mai essere lavata con getto d’acqua. Il disco lame deve ruotare liberamente e bisogna rimuovere ogni ostacolo. Anche piccole crepe nel disco lame possono ridurre la potenza di taglio. La batteria da 20 V agli ioni di litio va conservata carica in luogo fresco e asciutto. La temperatura di esercizio raccomandata è compresa tra 0 e 55 °C. Il manuale spiega anche che il robot può essere caricato manualmente senza filo perimetrale collegando la base, agganciando il Landroid spento alla base e attendendo l’avvio della ricarica.
Per il rimessaggio invernale, il manuale consiglia di riporre il Landroid al coperto, in garage o rimessa. Prima bisogna pulirlo accuratamente, caricare completamente e rimuovere la batteria, poi spegnere il tosaerba. Il filo perimetrale può restare nel terreno, ma le estremità devono essere protette; se la base rimane fuori, il filo deve restare collegato. Quando si riattiva il robot dopo l’inverno, bisogna pulire strisce di ricarica e pin di contatto, preferibilmente con carta vetrata fine, e controllare data e ora tramite app. La sostituzione della batteria richiede lo spegnimento, l’apertura del coperchio, la pressione del pulsante di rilascio e l’inserimento del nuovo pacco batteria fino al clic.
I messaggi di funzione informano l’utente sullo stato del robot. “Taglio dell’erba” indica che il robot lavora secondo programma. “Pioggia” indica che il sensore ha rilevato acqua e il robot è rientrato. “Ritorno alla base” segnala il rientro per ricarica con lama ferma per risparmiare energia. “In carica” mostra tensione e percentuale. “Nessun orario di lavoro programmato” indica standby da programmare. “Non operativo oggi” significa che il robot attenderà il programma. “Lavoro svolto oggi” segnala completamento. “Ricerca area lavoro” si riferisce alla ricerca di una zona specifica impostata. “In carica 100%” indica ricarica completata, mentre “Carica di emergenza” indica ricarica da spento.
I messaggi di errore spiegano molte anomalie. “Fuori area lavoro” può indicare che il robot non trova il segnale del filo o che il filo è collegato al contrario. In quel caso bisogna riportarlo nell’area corretta, controllare LED della base, alimentazione e morsetti, oppure invertire le estremità del filo. Un PIN errato richiede l’inserimento del codice corretto o il reset. Un guasto al motore lama indica disco bloccato: bisogna spegnere, capovolgere, rimuovere ostacoli e ripartire. Un guasto al motore ruote indica ruote bloccate. “Tosaerba intrappolato” richiede di spostare il robot in area libera. “Tosaerba sollevato” o “Capovolto” indicano posizione non corretta. Batteria scarica richiede ricarica. “Filo mancante” indica assenza del segnale del filo perimetrale, possibile collegamento errato o filo tagliato. Se la temperatura batteria è fuori portata, bisogna attendere o spostare la base all’ombra. La funzione blocco può impedire l’uso finché non viene disabilitata dall’app.
La risoluzione dei problemi copre casi concreti. Se il LED della base non si accende, manca alimentazione. Se la base mostra luce rossa, il filo non è collegato o è rotto. Se il robot si accende ma il disco lame non si muove mentre rientra, è normale perché la lama non ruota durante la ricerca della base. Se vibra, lame o disco possono essere danneggiati o sporchi. Se il taglio non è uniforme, il robot potrebbe lavorare poche ore, l’area potrebbe essere troppo grande, le lame non affilate, l’altezza troppo bassa rispetto all’erba o il disco ostruito. Se il display mostra “Fuori area” pur essendo dentro, probabilmente le estremità del filo sono collegate ai morsetti sbagliati. Se la ricarica è lenta, contatti e strisce possono essere sporchi o la temperatura può essere fuori intervallo. Se il robot non si carica, bisogna verificare alimentazione e contatto corretto con la base. Se l’autonomia diminuisce, il disco può essere intasato, l’erba troppo alta o la batteria vecchia. In sintesi, il manuale presenta il Worx Landroid come un robot tagliaerba autonomo ma non indipendente dalla cura dell’utente: per funzionare bene richiede filo perimetrale installato correttamente, prato libero da detriti, lame affilate, batteria curata, sensori e contatti puliti, base posizionata bene, app configurata se si vogliono funzioni smart e attenzione costante alla sicurezza.
Manuale di Istruzioni Robot Tagliaerba Worx Landroid WR142E – WR143E- WR145E – WR146E – WR153E – WR154E – WR155E – WR156E PDF
Se sei alla ricerca del manuale di istruzioni per il tuo robot tagliaerba Worx Landroid, qui troverai una risorsa utile e pratica. Mettiamo a disposizione il manuale in formato PDF dedicato ai modelli WR142E, WR143E, WR145E, WR146E, WR153E, WR154E, WR155E e WR156E, così potrai consultare facilmente tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione del tuo dispositivo. Scaricare il manuale ti permetterà di avere sempre a portata di mano le indicazioni ufficiali Worx per risolvere dubbi o problemi e per sfruttare al meglio tutte le funzionalità del tuo Landroid.
