In questa pagina puoi trovare e scaricare comodamente il manuale di istruzioni in formato PDF per i tagliabordi Worx WG163E nelle sue diverse versioni: WG163E, WG163E.1, WG163E.2, WG163E.3, WG163E.5 e WG163E.9. Il manuale ti guiderà nell’uso corretto e nella manutenzione del tuo tagliabordi, fornendo informazioni dettagliate su montaggio, funzionamento, sicurezza e risoluzione dei problemi. Scarica il documento per avere sempre a portata di mano tutte le indicazioni utili per sfruttare al meglio le potenzialità del tuo attrezzo Worx.
Cosa Troverai nel Manuale Utente Tagliabordi Worx WG163E – WG163E.1 -WG163E.2 – WG163E.3 – WG163E.5 – WG163E.9
Il manuale del Tagliabordi Worx WG163E, WG163E.1, WG163E.2, WG163E.3, WG163E.5 e WG163E.9 descrive un utensile da giardino a batteria 2 in 1, progettato per funzionare sia come tagliabordi o rifinitore d’erba sia come bordatore per rifinire i margini del prato. Il documento è multilingue e la sezione italiana presenta l’apparecchio come “Tosaerba/tagliabordi 2-in-1”, ma il contenuto tecnico è coerente anche con la parte inglese, che lo definisce “2-in-1 Grass Trimmer/Edger”. L’idea principale del prodotto è permettere il taglio dell’erba e delle erbacce in punti che un normale rasaerba non raggiunge facilmente, come sotto i cespugli, lungo scarpate, vicino a bordure, muri, aiuole, vialetti e margini del prato. Il manuale combina pagine illustrate e istruzioni testuali: le prime immagini mostrano i componenti, il montaggio della protezione, l’installazione della ruota per bordatura, l’inserimento e la rimozione della batteria, la ricarica, la regolazione dell’asta, l’inclinazione della testa, la trasformazione in modalità bordatore, l’uso del comando di avanzamento filo, la sostituzione della bobina e l’avvolgimento manuale del filo. Le pagine testuali spiegano sicurezza, simboli, dati tecnici, accessori, montaggio, uso, suggerimenti di lavoro, manutenzione, tutela ambientale, risoluzione dei problemi e dichiarazione di conformità.
La prima parte importante riguarda la sicurezza del prodotto. Il manuale avverte che bisogna leggere tutte le istruzioni e conservarle, perché il mancato rispetto delle avvertenze può causare scosse elettriche, incendi o lesioni gravi. L’apparecchio deve essere usato solo con l’unità di alimentazione prevista e con batterie compatibili Worx. La macchina non deve essere usata da bambini, da persone con capacità fisiche, sensoriali o mentali ridotte, da persone prive di esperienza o da chi non conosce le istruzioni, salvo che la normativa e la supervisione lo consentano. L’operatore è responsabile degli incidenti o dei danni causati a persone, animali o cose. Prima dell’uso bisogna controllare visivamente che protezioni e schermi siano presenti, correttamente montati e non danneggiati. Non bisogna mai usare il tagliabordi se nelle vicinanze sono presenti persone, soprattutto bambini, o animali domestici. Durante il lavoro è necessario indossare protezione per gli occhi, pantaloni lunghi e calzature robuste. Il manuale raccomanda anche protezione acustica, perché il livello di potenza sonora dichiarato è elevato e perché detriti, pietre o residui vegetali possono essere proiettati dalla testa di taglio.
L’uso deve avvenire solo con luce diurna o buona illuminazione artificiale. Il manuale sconsiglia il lavoro in condizioni meteorologiche avverse, soprattutto quando c’è rischio di fulmini. Le mani e i piedi devono restare lontani dal dispositivo di taglio, sia durante l’avvio sia durante il funzionamento. Il motore va acceso soltanto quando l’utente ha una posizione stabile e il filo di taglio è lontano dal corpo. La macchina deve essere scollegata dall’alimentazione, cioè la batteria deve essere rimossa, quando viene lasciata incustodita, prima di eliminare un blocco, prima di controllare o pulire l’utensile, dopo aver urtato un oggetto estraneo e ogni volta che inizia a vibrare in modo anomalo. Questa regola è ripetuta più volte perché la testa di taglio continua a essere una parte pericolosa anche dopo lo spegnimento, finché non si ferma completamente. Il manuale vieta espressamente il montaggio di elementi di taglio metallici. Il WG163E deve lavorare con filo di nylon da 1,65 mm, non con fili metallici, cavi, corde o materiali improvvisati. Un filo metallico potrebbe rompersi e trasformarsi in un proiettile pericoloso.
Le istruzioni sulla batteria sono altrettanto dettagliate. Il pacco batteria non deve essere smontato, aperto o danneggiato. Non deve essere cortocircuitato e non va conservato in modo disordinato insieme a oggetti metallici come graffette, monete, chiavi, chiodi o viti. Quando la batteria non è in uso deve restare lontana da materiali conduttivi che potrebbero collegare i terminali e causare ustioni o incendi. Non va esposta a calore, fuoco, luce solare diretta, microonde, alta pressione o urti meccanici. In caso di perdita di liquido, il contatto con pelle e occhi va evitato; se avviene, bisogna lavare con molta acqua e chiedere assistenza medica. La batteria deve essere tenuta pulita e asciutta, caricata prima dell’uso con il caricatore specificato da Worx, rimossa dall’apparecchio quando non viene utilizzata e smaltita correttamente. Dopo lunghi periodi di conservazione potrebbe essere necessario caricarla e scaricarla più volte per ottenere le migliori prestazioni.
I simboli riportati nel manuale aiutano a riconoscere rapidamente le regole essenziali. Il simbolo del libro invita a leggere il manuale. Il simbolo della batteria segnala che le batterie smaltite male possono entrare nel ciclo dell’acqua e danneggiare l’ecosistema. Il simbolo del fuoco vieta di bruciare la batteria. Le icone indicano l’obbligo di indossare protezioni per occhi e orecchie, di tenere lontani gli astanti, di non esporre l’utensile alla pioggia e di usare guanti protettivi. Altri simboli distinguono la funzione di bordatura dalla funzione di rifinitura, ricordano di rimuovere la batteria prima di cambiare accessori e mostrano le posizioni di blocco e sblocco. Il simbolo del cassonetto barrato indica che prodotti elettrici e batterie non devono essere smaltiti con i rifiuti domestici, ma conferiti a sistemi di raccolta e riciclo.
La descrizione dei componenti presenta le parti principali dell’utensile. Il tagliabordi ha un pulsante di blocco di sicurezza, un’impugnatura posteriore, un interruttore ON/OFF, un pacco batteria, un pulsante di sblocco dell’impugnatura, un’asta superiore, un collare di bloccaggio, un’asta inferiore, una protezione di sicurezza, una protezione per fiori, un’impugnatura ausiliaria, il pulsante Command Feed per l’avanzamento controllato del filo, una ruota per bordatura, un pulsante di avanzamento manuale del filo e un tagliafilo. Le immagini iniziali mostrano bene la struttura allungata dell’utensile, con la batteria nella zona dell’impugnatura, l’asta regolabile al centro e la testa di taglio nella parte inferiore. La protezione di sicurezza è un componente fondamentale: serve a ridurre il rischio che detriti o filo vengano proiettati verso l’utente e contiene il tagliafilo che porta automaticamente il filo alla lunghezza corretta. La protezione per fiori, detta anche flower guard, aiuta a mantenere distanza da piante ornamentali, bordi delicati o oggetti che non si vogliono colpire con il filo. La ruota per bordatura permette invece di guidare l’utensile lungo i margini del prato quando viene trasformato in bordatore.
I dati tecnici indicano che tutti i modelli della serie funzionano a 20 V Max, con tensione nominale effettiva di 18 V. La velocità a vuoto è 7600 giri al minuto, il diametro di taglio è 30 cm e il diametro del filo è 1,65 mm. Il tempo di ricarica dipende da batteria e caricatore forniti: alcune versioni richiedono circa cinque ore, altre circa un’ora, mentre la versione WG163E.9 è indicata senza batteria e caricatore nella dotazione standard. Il peso della macchina varia: alcuni modelli pesano circa 2,4 kg, mentre la versione senza batteria indicata pesa circa 2 kg. La pressione sonora ponderata è 74 dB(A), la potenza sonora ponderata è 90 dB(A), e il valore di vibrazione dichiarato è inferiore a 1,8 m/s², con incertezza di 1,5 m/s². Il manuale avverte che il valore reale di vibrazione può variare in base al modo d’uso, allo stato dell’utensile, agli accessori, alla presa sulle impugnature e al materiale tagliato. Per ridurre l’esposizione alle vibrazioni bisogna mantenere l’utensile in buono stato, usare accessori corretti e distribuire il lavoro nel tempo.
La dotazione cambia in base al modello. Il manuale indica che tutte le versioni includono protezione per fiori, protezione di sicurezza, ruota per bordatura e almeno una bobina, ma batterie, caricabatterie, numero di bobine e copri-bobina variano. Alcune versioni includono una o due batterie WA3551 o WA3551.1, alcune includono caricatore WA3760 o WA3880, mentre la versione WG163E.9 non include caricatore e batteria. Questa distinzione è importante perché chi compra una versione “solo corpo macchina” deve già possedere batterie e caricatore compatibili o acquistarli separatamente. Il manuale consiglia di comprare accessori presso lo stesso rivenditore dell’utensile, così da usare ricambi corretti.
Il montaggio comincia dalla protezione di sicurezza. Le figure A1 e A2 mostrano che va posizionata sulla testa di taglio e fissata correttamente fino allo scatto o al serraggio indicato. Il montaggio della ruota per bordatura è mostrato nella figura B e deve essere fatto con l’interruttore bloccato, per evitare partenze accidentali. La batteria si inserisce facendola scorrere nell’alloggiamento e si rimuove premendo il sistema di rilascio. Le figure D1, D2 e D3 spiegano la ricarica e il controllo dello stato batteria, con differenze secondo il tipo di pacco batteria e caricatore. Prima di lavorare bisogna assicurarsi che la batteria sia carica e correttamente installata. Il manuale rimanda anche al manuale del caricatore per maggiori dettagli sul ciclo di ricarica.
L’interruttore di sicurezza richiede due azioni: si preme il pulsante di blocco e poi l’interruttore ON/OFF. Questa soluzione evita avvii involontari. Il manuale avverte che la testa di taglio continua a ruotare dopo lo spegnimento, quindi bisogna aspettare l’arresto completo prima di appoggiare l’utensile o intervenire sulla testa. L’asta può essere regolata tramite il collare di bloccaggio, come mostrato nelle figure relative alla regolazione. La testa può essere inclinata per adattarsi alla posizione di lavoro, e l’impugnatura ausiliaria può essere regolata per migliorare equilibrio e controllo. Durante la rifinitura, l’utente deve tenere l’impugnatura posteriore con una mano e l’impugnatura ausiliaria con l’altra, mantenendo la macchina sotto il livello della vita. Il manuale consiglia di lavorare da destra verso sinistra, così i detriti vengono proiettati lontano dall’operatore. Il filo deve rimanere vicino e parallelo al terreno durante la rifinitura, mentre deve essere orientato perpendicolarmente al suolo quando si lavora sui bordi.
La trasformazione in modalità bordatura è una funzione centrale del prodotto. Le figure J1 e J2 mostrano la rotazione della testa o dell’asta per portare la macchina in posizione da bordatore, con angolo di circa 90 gradi. In questa configurazione la ruota aiuta a seguire il bordo del prato lungo marciapiedi, vialetti, aiuole o muri. La figura K illustra il taglio lungo un bordo pavimentato, con la macchina guidata in modo verticale. Il manuale evidenzia che bisogna mantenere equilibrio, camminare e non correre, non sporgersi troppo e non forzare il filo contro il terreno. Il WG163E non è pensato per scavare solchi: deve tagliare erba e vegetazione morbida, non terra, pietre o materiali duri.
Il sistema di avanzamento filo è una delle funzioni più caratteristiche. Quando si accende il tagliabordi, viene alimentata automaticamente una piccola lunghezza di filo. Se il filo tocca il tagliafilo, si sente un rumore di battito o “clattering”: il manuale spiega che è normale e che dopo pochi secondi il filo viene tagliato alla lunghezza corretta, mentre il motore raggiunge la piena velocità. Se non si sente questo rumore, può essere necessario far avanzare altro filo. Il sistema Command Feed permette di alimentare il filo premendo il pulsante dedicato mentre la macchina è in funzione. Quando si preme il pulsante, il motore si ferma brevemente e riparte al rilascio, consentendo alla macchina di far uscire nuovo filo. Il manuale dice di premere secondo necessità, non continuamente. Se serve un avanzamento manuale, si preme e rilascia il pulsante di avanzamento filo mentre si tira delicatamente il filo fino al tagliafilo. Se esce troppo filo, bisogna rimuovere il coperchio della testa e ruotare la bobina in senso antiorario fino alla lunghezza desiderata.
La sostituzione della bobina è illustrata nelle figure N1, N2 e N3. Prima bisogna rimuovere la batteria e indossare guanti. Si apre la copertura della testa, si estrae la bobina esaurita e si inserisce quella nuova nel verso corretto, facendo passare il filo dall’uscita. Le figure O1, O2, O3 e O4 spiegano anche l’avvolgimento manuale del filo: il filo va inserito e avvolto ordinatamente sulla bobina, senza incroci disordinati. L’ultima immagine mostra chiaramente un avvolgimento corretto e uno errato: il filo deve disporsi in modo regolare, perché se si incrocia o si aggroviglia il sistema automatico o Command Feed può non funzionare. Il manuale collega molti problemi di alimentazione filo a una bobina avvolta male, a filo impigliato o a filo esaurito.
La manutenzione ordinaria è semplice ma rigorosa. Dopo l’uso bisogna rimuovere la batteria e controllare che l’utensile non sia danneggiato. L’elettroutensile non richiede lubrificazione aggiuntiva e non contiene parti riparabili dall’utente. Non bisogna usare acqua né detergenti chimici per pulirlo; si deve passare un panno asciutto. L’utensile va conservato in un luogo asciutto a temperatura ambiente. Le feritoie di ventilazione del motore devono restare pulite e libere da polvere e residui vegetali, perché un motore poco ventilato può surriscaldarsi. Anche i comandi devono rimanere puliti e privi di polvere. La batteria, quando non serve, va rimossa e conservata separatamente secondo le istruzioni di sicurezza.
La risoluzione dei problemi aiuta a diagnosticare i guasti più comuni. Se il tagliabordi non funziona, la batteria può essere scarica, troppo calda o troppo fredda; in questi casi bisogna ricaricarla o lasciarla raggiungere una temperatura adatta. Se il motore è guasto o i cablaggi interni sono danneggiati, bisogna contattare l’assistenza. Se l’utensile funziona a intermittenza, le cause possono essere motore guasto, batteria non completamente carica o interruttore difettoso. Vibrazioni o rumori eccessivi possono indicare una macchina difettosa o una bobina avvolta male; in quest’ultimo caso bisogna riavvolgere il filo. Se il tempo di taglio per carica è troppo breve, la batteria può essere stata ferma a lungo, caricata solo per poco tempo, difettosa, oppure l’erba può essere troppo alta. In caso di erba alta il manuale suggerisce di tagliare a stadi, non pretendere di rimuovere tutto in un solo passaggio. Se la macchina non taglia, il filo può essere rotto, la batteria scarica, il motore lento o l’erba aggrovigliata attorno alla testa. Se l’indicatore del caricatore resta acceso continuamente e non avviene la carica, la batteria può essere inserita male, i contatti sporchi o la batteria difettosa. Se l’indicatore di carica non si illumina, bisogna controllare spina, presa, cavo o caricatore. Se l’avanzamento automatico o Command Feed non funziona, il filo può essere avvolto male, aggrovigliato o finito; in quel caso si prova prima con avanzamento manuale, poi si rimuove e riavvolge la bobina, oppure si sostituisce la bobina.

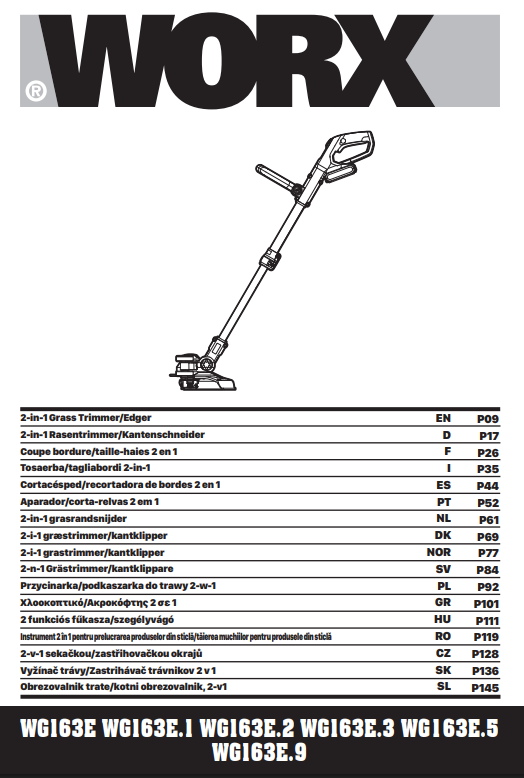

Manuale di Istruzioni Tagliabordi Worx WG163E – WG163E.1 -WG163E.2 – WG163E.3 – WG163E.5 – WG163E.9 PDF
Se possiedi uno dei modelli di tagliabordi Worx WG163E, sapere come utilizzarlo al meglio è fondamentale per ottenere risultati ottimali e garantire la sicurezza durante il lavoro. Per facilitare l’uso e la manutenzione del tuo apparecchio, qui trovi il manuale di istruzioni in formato PDF, facilmente consultabile e scaricabile. Il manuale include tutte le informazioni essenziali relative ai modelli WG163E, WG163E.1, WG163E.2, WG163E.3, WG163E.5 e WG163E.9, dalle procedure di montaggio e utilizzo fino ai consigli per la manutenzione e la risoluzione dei problemi più comuni.
