In questa pagina puoi trovare il manuale di istruzioni in formato PDF per gli scaldabagni Comfee D50-15ED13LM e D80-15ED13LM, disponibile per il download gratuito. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione del tuo scaldabagno, oltre a consigli utili per garantirne l’efficienza e la sicurezza nel tempo. Scaricando il documento, potrai consultare facilmente le specifiche tecniche, le indicazioni per la risoluzione dei problemi e le raccomandazioni del produttore, assicurandoti così un utilizzo ottimale dell’apparecchio.
Cosa Troverai nel Manuale Utente Scaldabagno Comfee D50-15ED13LM – D80-15ED13LM
Questo manuale riguarda lo scaldabagno elettrico ad accumulo Comfee, disponibile in due versioni: il modello D50-15ED13LM da 47 litri e il D80-15ED13LM da 74 litri. Entrambi i modelli condividono le stesse caratteristiche tecniche fondamentali, con una tensione nominale di 220-240 V, una potenza di 1500 W, una pressione nominale di 0,8 MPa e una temperatura massima dell’acqua di 75°C. La classe di protezione è di tipo I e il grado di impermeabilità è IPX4.
Prima di tutto, il manuale sottolinea con forza che l’installazione e la manutenzione devono essere eseguite esclusivamente da professionisti qualificati o tecnici autorizzati. Il produttore declina ogni responsabilità per danni derivanti da installazioni errate o dal mancato rispetto delle istruzioni. Un aspetto di sicurezza fondamentale riguarda la presa elettrica, che deve essere dotata di messa a terra affidabile con una corrente nominale non inferiore a 16 A, e deve essere mantenuta sempre asciutta per evitare dispersioni elettriche. È assolutamente vietato utilizzare prolunghe.
La valvola di sicurezza fornita insieme all’apparecchio deve essere obbligatoriamente installata sull’ingresso dell’acqua fredda. Il foro di sfogo della pressione non deve mai essere ostruito in nessuna circostanza: durante il riscaldamento è normale che qualche goccia d’acqua fuoriesca da questo foro, ma se la perdita dovesse essere abbondante è necessario contattare l’assistenza. Il tubo di drenaggio collegato al foro di sfogo deve essere posizionato sempre in pendenza verso il basso. Poiché la temperatura dell’acqua può raggiungere i 75°C, al primo utilizzo è indispensabile regolare la temperatura a un livello adeguato per evitare scottature.
Per quanto riguarda le pressioni di esercizio, la pressione massima dell’acqua in ingresso è di 0,5 MPa, mentre quella minima è di 0,1 MPa. Se il cavo di alimentazione risultasse danneggiato, deve essere sostituito esclusivamente con il cavo speciale fornito dal produttore e solo da personale qualificato. L’apparecchio non è destinato all’uso da parte di persone con ridotte capacità fisiche, sensoriali o mentali, né da parte di bambini privi di supervisione.
Sul piano dell’installazione, lo scaldabagno deve essere fissato a una parete solida, capace di sopportare un carico pari al doppio del peso totale dell’apparecchio pieno d’acqua. In caso di parete in mattoni forati, è necessario riempire i fori con calcestruzzo cementizio. Il fissaggio avviene tramite bulloni di espansione con gancio: si praticano due fori nella parete con una punta adeguata, si inseriscono i bulloni con il gancio rivolto verso l’alto, si stringono i dadi e si appende lo scaldabagno. La presa elettrica deve essere installata in alto sulla parete, preferibilmente a destra sopra l’apparecchio, a un’altezza dal pavimento non inferiore a 1,8 metri, con specifiche di 250 V e 16 A, monofase a tre elettrodi. Se il bagno è troppo piccolo, l’apparecchio può essere installato in un altro locale, cercando però di minimizzare la lunghezza delle tubazioni per ridurre le dispersioni di calore.
Per il collegamento idraulico, il diametro di tutti i raccordi è G1/2″. Le guarnizioni in gomma fornite con l’apparecchio devono essere inserite all’estremità dei filetti per garantire la tenuta. La valvola di sicurezza va collegata all’ingresso dell’acqua fredda. Il manuale illustra anche la possibilità di realizzare un sistema di distribuzione multipla, sia in installazione verticale che orizzontale, mostrando le configurazioni con valvola di ingresso, valvola di miscelazione, giunto triplo e soffione della doccia. È importante assicurarsi che sul lato destro dell’apparecchio rimanga uno spazio libero di almeno 0,2 metri per agevolare eventuali interventi di manutenzione. Non devono mai essere utilizzati tubi flessibili metallici per il collegamento, poiché potrebbero causare scosse elettriche.
Per la prima messa in funzione, è necessario aprire una delle valvole di uscita dell’acqua calda e poi aprire la valvola di ingresso: quando l’acqua inizia a fuoriuscire dal tubo di uscita, il serbatoio è pieno e la valvola di uscita può essere richiusa. Solo a questo punto si può collegare la spina alla presa: l’indicatore luminoso si accenderà. È tassativamente vietato accendere lo scaldabagno prima che sia completamente pieno d’acqua, per evitare il cosiddetto riscaldamento a secco che potrebbe danneggiare irreparabilmente l’apparecchio. Durante il funzionamento normale, la valvola di ingresso deve rimanere sempre aperta. Il termostato gestisce automaticamente il ciclo di riscaldamento, spegnendosi al raggiungimento della temperatura impostata e riaccendendosi quando la temperatura scende al di sotto della soglia impostata.
Il pannello di controllo dispone di vari tasti e funzioni. Il tasto 1 serve per accendere e spegnere l’apparecchio. I tasti 2 e 3 (con i simboli ∧ e ∨) regolano la temperatura, modificandola di 1°C per ogni pressione. Il tasto 4 gestisce la funzione di riscaldamento programmato, permettendo di impostare un orario (da 2 a 23 ore) e una temperatura desiderata. Il tasto 5 consente di scorrere tra diverse modalità operative: la modalità serbatoio singolo, in cui viene riscaldato un solo serbatoio; la modalità batteriostasi ad alta temperatura, che porta l’acqua a 80°C per 5 minuti per eliminare i batteri, dopodiché torna automaticamente alla modalità standard; e la modalità di apprendimento intelligente, con temperatura predefinita di 75°C, che dopo una settimana di utilizzo apprende le abitudini dell’utente attivando la modalità memoria. Tenendo premuto il tasto 5 è possibile collegare l’apparecchio al WiFi, funzione indicata dall’icona 7 che lampeggia durante l’associazione.
Riguardo ai codici di errore, il display può mostrare tre segnalazioni: E2 indica il riscaldamento a secco e richiede di riempire nuovamente il serbatoio con acqua; E3 segnala un surriscaldamento e richiede la verifica o la sostituzione del sistema di riscaldamento; E4 indica un guasto al sensore di temperatura. In caso di intervento del limitatore termico per surriscaldamento, è necessario un ripristino manuale tramite l’apposito pulsante, operazione che però deve essere eseguita esclusivamente da personale qualificato.
Per la manutenzione ordinaria, è fondamentale interrompere l’alimentazione prima di qualsiasi intervento. Si raccomanda di controllare periodicamente spina e presa per verificare il buon contatto elettrico e l’assenza di surriscaldamento. Se l’apparecchio non viene utilizzato per un lungo periodo, specialmente in ambienti con temperature sotto zero, è necessario svuotare completamente il serbatoio per evitare danni da congelamento. Il contenitore interno e i componenti di riscaldamento dovrebbero essere puliti periodicamente dai depositi calcarei. L’anodo in magnesio, che protegge il serbatoio dalla corrosione, va ispezionato ogni sei mesi circa e sostituito quando completamente consumato.

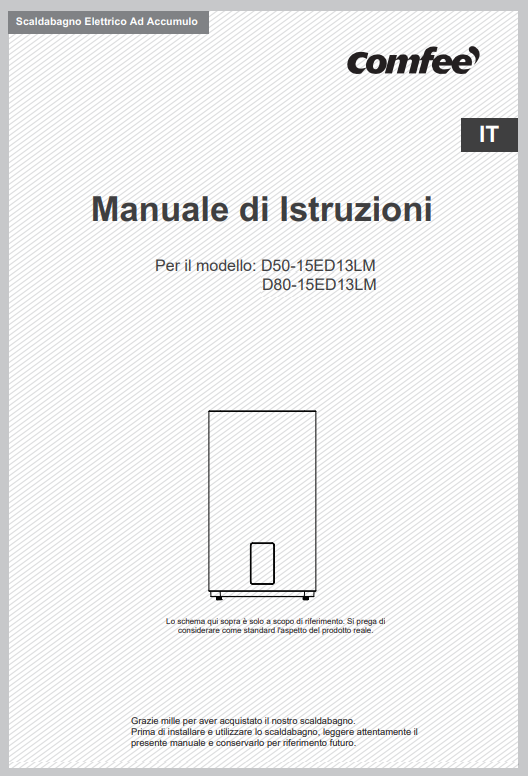

Manuale di Istruzioni Scaldabagno Comfee D50-15ED13LM – D80-15ED13LM PDF
In questa sezione è possibile trovare il manuale di istruzioni in formato PDF dedicato agli scaldabagni Comfee D50-15ED13LM e D80-15ED13LM. Il manuale offre informazioni dettagliate sull’installazione, l’utilizzo corretto e la manutenzione degli apparecchi, così da garantirne efficienza e sicurezza nel tempo. Scaricando il documento, avrete a disposizione una guida completa per risolvere i dubbi più comuni e consultare rapidamente le procedure da seguire in caso di necessità.
