In questa pagina puoi scaricare gratuitamente il manuale di istruzioni in formato PDF per la centrale d’allarme Tecnoalarm TP8-64. Il documento ufficiale ti guiderà passo dopo passo nell’installazione, nella configurazione e nell’utilizzo del sistema di sicurezza, fornendo tutte le informazioni necessarie per sfruttare al meglio le funzionalità del dispositivo. Che tu sia un installatore professionista o un utente privato, il manuale rappresenta uno strumento indispensabile per risolvere dubbi e approfondire le caratteristiche tecniche del prodotto.
Cosa Troverai nel Manuale Utente Tecnoalarm TP8-64
Il manuale della centrale Tecnoalarm TP8-64 presenta un sistema di allarme pensato per un impiego residenziale o professionale di livello evoluto, ma nello stesso tempo progettato per restare relativamente semplice nell’uso quotidiano da parte dell’utente finale. Fin dalle prime pagine il documento la descrive come una centrale a microprocessore di nuova generazione capace di gestire da 8 fino a 64 zone, selezionabili tra gli ingressi presenti sulla CPU, su moduli locali aggiuntivi, su moduli collegati su linea seriale e anche su un eventuale modulo radio opzionale. Questa impostazione fa capire subito che la TP8-64 non è una centrale rigida o chiusa, ma una piattaforma che può crescere e adattarsi a impianti di dimensioni diverse, da installazioni relativamente semplici fino a configurazioni molto più articolate. Il manuale chiarisce anche che la centrale può essere programmata dall’installatore tramite PC oppure tramite console dedicate, mentre l’utente finale ha a disposizione una serie di funzioni di programmazione semplificata e di gestione operativa attraverso console, punti chiave e tastiere aggiuntive. In sostanza, il documento presenta un sistema che separa chiaramente il livello tecnico-professionale della configurazione dall’uso ordinario, rendendo possibile un controllo quotidiano abbastanza diretto pur mantenendo una struttura tecnica avanzata.
Uno dei primi aspetti che il manuale sottolinea è la presenza di due diversi livelli di accesso. Esiste infatti un livello Utente Master e un livello utente standard. Il codice Utente Master permette la programmazione delle funzioni utente della centrale, l’esecuzione delle attivazioni e disattivazioni e, più in generale, tutte le operazioni di gestione più importanti. Se l’installatore non lo ha modificato, il codice master di fabbrica è 12345. I codici utente standard, chiamati anche ausiliari, possono arrivare fino a 62 e sono invece pensati per eseguire solo funzioni operative più limitate, senza possibilità di intervenire sulle programmazioni principali. Il manuale insiste molto su questo punto perché la distinzione tra codice principale e codici ausiliari è centrale nella filosofia di sicurezza del sistema. Il proprietario o responsabile dell’impianto mantiene il controllo pieno tramite il codice master, mentre gli altri utenti possono essere autorizzati solo a inserire, disinserire, vedere gli eventi o bloccare chiamate telefoniche in corso, ma non a ridefinire le logiche generali dell’impianto. Questo approccio rende la centrale adatta a contesti in cui più persone devono utilizzare il sistema senza però avere tutte lo stesso potere di configurazione.
Il manuale dedica anche molte pagine a spiegare che cosa possa fare l’utente direttamente da console. L’utente master può modificare data e ora, definire quali zone debbano funzionare come campanello Chime anche a centrale disinserita, creare e modificare i programmi di inserimento, impostare fino a 16 programmatori orari e 8 fasce orarie di accesso, definire i parametri telefonici, programmare il proprio codice e quelli ausiliari, gestire chiavi elettroniche, abilitare le tastiere collegate, escludere volontariamente moduli in caso di guasto, accedere all’ambiente di test della centrale e persino autorizzare l’accesso remoto da parte dell’installatore. Accanto a queste funzioni di programmazione, il manuale elenca poi le operazioni ordinarie disponibili da console, come l’attivazione o disattivazione dei telecomandi, l’inserimento attraverso i programmi da 1 a 8, il disinserimento generale o parziale, l’inserimento e disinserimento globale di tutti i programmi tramite i tasti dedicati, la visualizzazione e cancellazione della memoria eventi e la tacitazione dei comunicatori telefonici in corso. I codici ausiliari, invece, possono eseguire soltanto queste operazioni pratiche e non le funzioni di programmazione. Da questa parte del manuale emerge un sistema molto flessibile, dove il concetto di “programma” è decisivo: la centrale non lavora come un semplice on/off generale, ma come un insieme di programmi di inserimento che permettono di controllare porzioni diverse dell’impianto in modo combinabile.
Il capitolo iniziale chiarisce anche il funzionamento generale della centrale. La TP8-64 utilizza programmi di inserimento da 1 a 8, che definiscono quali zone siano abilitate al riconoscimento degli allarmi. Questi programmi possono essere usati singolarmente oppure in multiinserimento, cioè in combinazione tra loro. Il manuale introduce poi il concetto di zone comuni, spiegando che quando una stessa zona è condivisa da più programmi ed è definita come comune, essa si abilita solo quando tutti i programmi che la contengono risultano inseriti. L’esempio riportato è molto efficace: in un impianto condiviso tra due appartamenti con una zona d’ingresso comune, ciascun proprietario può inserire o disinserire il proprio impianto in modo indipendente, mentre l’area comune si attiverà solo quando entrambi avranno inserito il rispettivo programma. Questo mostra quanto la centrale sia pensata per gestire situazioni reali complesse, non limitandosi a una protezione uniforme di tutto l’edificio ma consentendo logiche di condivisione intelligenti.
Molto istruttive sono anche le note per l’utente presenti all’inizio del manuale. Tecnoalarm raccomanda di attivare il sistema ogni volta che i locali vengono lasciati incustoditi, anche per brevi periodi, di mantenere segreti tutti i codici di accesso e di contattare immediatamente l’installatore in caso di smarrimento di chiavi o telecomandi. Le pagine dedicate ai comportamenti consigliati quando si è in casa, quando si esce o quando si va in vacanza hanno una funzione quasi pedagogica: ricordano di non lasciare aperti senza motivo gli ingressi protetti, di verificare che porte e finestre siano chiuse, di controllare l’assenza di anomalie sulle console, di inserire correttamente tutti i programmi necessari e di testare periodicamente il sistema, soprattutto prima di un’assenza prolungata. In questo senso il manuale non è soltanto un catalogo di funzioni, ma anche una guida alle buone pratiche d’uso dell’antifurto.
Un altro punto molto importante riguarda il controllo remoto via telefono. Il manuale spiega che la centrale può essere chiamata dall’esterno attraverso la linea telefonica, e che dopo la risposta con un beep di conferma è possibile digitare il codice utente, master o ausiliario, per accedere a una serie di funzioni. Da telefono remoto si può interrogare lo stato della centrale, controllare e attivare o disattivare i programmi di inserimento, verificare e modificare lo stato dei telecomandi, ascoltare l’ambiente tramite i sensori RDV e, con il solo codice master, registrare il messaggio iniziale della chiamata di allarme, per una durata di circa 10 secondi. Il manuale spiega anche una funzione molto pratica chiamata salto segreteria telefonica: se la centrale è programmata per rispondere dopo più di 10 squilli, l’utente può chiamare, chiudere dopo il primo squillo e richiamare entro un intervallo di 6-60 secondi, ottenendo una risposta immediata senza attendere il numero di squilli impostato e senza interferire con eventuali segreterie telefoniche. Questa parte del documento mostra chiaramente che la TP8-64 è pensata non solo come sistema locale, ma come impianto controllabile anche da remoto in modo piuttosto sofisticato per l’epoca.
Le sezioni sulle console aiutano a comprendere l’interfaccia utente del sistema. Il manuale distingue in particolare tra le console LCD200 e LCD300/LCD300S. La LCD300 viene descritta come una tastiera con 16 tasti in gomma, 22 LED di segnalazione e un display LCD retroilluminato capace di visualizzare due righe di 16 caratteri ciascuna con messaggi multilingue. Deve essere collegata sulla linea seriale RS485 e configurata tramite dip-switch SW1. La LCD200 è una console più semplice ma comunque pensata per fornire le segnalazioni fondamentali. Un elemento che il manuale sottolinea esplicitamente è che l’allarme rapina non genera alcuna segnalazione visibile sui LED della console, perché viene gestito come allarme silenzioso e registrato solo nella memoria eventi. Questo dettaglio è rivelatore della logica professionale del sistema: non tutti gli allarmi sono pensati per produrre lo stesso tipo di reazione locale.
Gran parte del manuale è dedicata al riconoscimento degli allarmi e delle anomalie attraverso i LED delle diverse interfacce. Per le console principali, la segnalazione si basa su LED che possono essere spenti, accesi fissi o lampeggianti. Il LED di allarme programma da 1 a 8, per esempio, indica un allarme relativo a un programma inserito. Se lampeggia, l’allarme è in corso; se resta acceso fisso, c’è una memoria di allarme già avvenuto; se è spento, non è stato rilevato alcun allarme. In caso di allarme programma, il display mostra anche quale zona è andata in allarme. Il LED di manomissione, invece, segnala condizioni come taglio cavi, apertura del contatto di autoprotezione di console o moduli sulla seriale, cortocircuiti sui cavi dei sensori e aperture dei contatti di autoprotezione dei sensori. Il manuale spiega che l’allarme manomissione è sempre attivo, sia a centrale inserita sia a riposo, e che in caso di manomissione la centrale può essere inserita solo se il codice utilizzato dispone della funzione BYPASS ALLARMI GENERALI. In caso contrario l’inserimento viene negato e sul display compare il messaggio “INS. NEGATO! MANOMISSIONE”. Il documento precisa anche che il LED di manomissione non può essere spento dall’utente e che, in presenza di questo allarme, è necessario rivolgersi all’installatore.
Molto dettagliata è anche la gestione degli allarmi batteria, rete e anomalie generali. Il LED batteria segnala tensioni inferiori a 11 V sulla batteria della centrale o inferiori a 2,7 V sulle batterie dei dispositivi radio. Se la batteria torna a valori corretti, il LED resta acceso fisso come memoria di allarme. Il manuale evidenzia anche che, in assenza di rete, se la tensione della batteria scende sotto 9 V, questa viene automaticamente sganciata per salvaguardarne l’integrità, e in tale caso l’orologio si perde, rendendo necessario riprogrammare data e ora al ripristino. Il LED allarme rete 230 V segnala invece la mancanza della tensione di rete, con possibilità di ritardo dell’allarme da 10 minuti fino a 9 ore e 50 minuti. Il LED di anomalia generale copre una gamma molto ampia di eventi: mascheramento del ricevitore radio, sopravvivenza di dispositivi radio, chiavi false, codici falsi, guasto del modulo cellulare, guasto della linea telefonica, batteria scarica e mancanza rete. In caso di codice o chiave falsa, la tastiera che ha generato l’evento viene bloccata per due minuti, tutti gli attivatori vengono disabilitati per lo stesso periodo e i buzzer delle tastiere emettono un segnale intermittente. Tutti questi eventi vengono memorizzati nella memoria della centrale. Da questa sezione emerge con forza che la TP8-64 è progettata per distinguere in modo molto preciso tra allarme intrusione, allarme tecnico e anomalia di sistema, offrendo all’utente una diagnostica abbastanza ricca.
Il manuale spiega poi che i LED gialli dei programmi di inserimento non servono soltanto a dire se un programma è attivo, ma anche a rappresentare fasi particolari dello stato della centrale. Un lampeggio veloce indica il preinserimento della centrale, periodo di circa 10 secondi dopo la digitazione dei programmi durante il quale è ancora possibile aggiungere o togliere programmi ed eseguire esclusioni volontarie di zone. Un lampeggio lento indica invece una parzializzazione del programma, cioè una sua esclusione temporanea ottenuta tramite codice o chiave. Se il LED è acceso fisso, il programma è inserito. Se tutti i LED sono spenti, la centrale è a riposo. Questo sistema visivo permette di capire rapidamente non solo se l’impianto è attivo, ma anche in quale modalità lo sia. Il manuale estende la stessa logica anche a tastiere seriali, punti chiave con tastiera e attivatori, spiegando per ciascun dispositivo quali LED si accendono in caso di allarme, anomalia o stato inserito. È un impianto progettato per essere leggibile da più punti di interfaccia diversi, non solo dalla console principale.
Il documento dedica anche attenzione alla memoria eventi e alla cancellazione delle segnalazioni di allarme. Quando la centrale riconosce un allarme, accende il LED rosso corrispondente. Se la centrale è poi disinserita e il LED resta acceso fisso, significa che è stata memorizzata una segnalazione di allarme. L’utente master può cancellare la visualizzazione di queste memorie entrando in programmazione con il proprio codice e digitando la sequenza prevista, ma il manuale precisa chiaramente che questa cancellazione non elimina la registrazione dalla memoria eventi interna, che resta consultabile. Specifica anche che i LED di manomissione e degli allarmi generali come batteria bassa o mancanza rete non possono essere cancellati dall’utente. Questa distinzione è importante: il sistema permette di “ripulire” la visualizzazione quando l’allarme è stato riconosciuto e verificato, ma non consente di ignorare o nascondere anomalie tecniche ancora presenti.

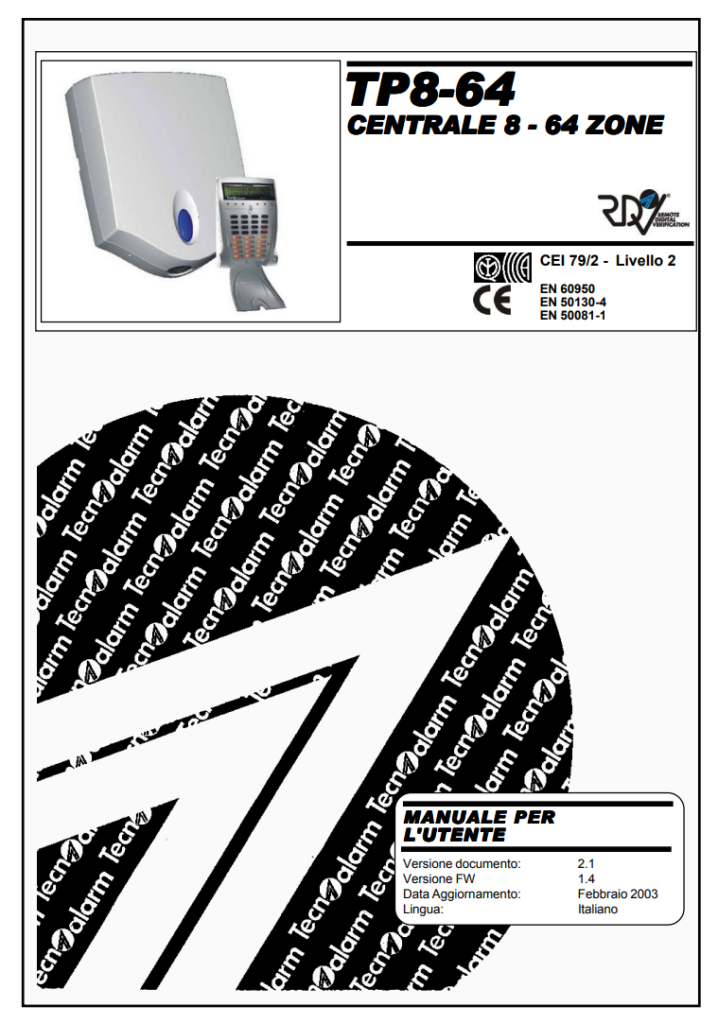

Manuale di Istruzioni Tecnoalarm TP8-64 PDF
In questa sezione è possibile trovare il manuale di istruzioni del Tecnoalarm TP8-64 in formato PDF, pronto per essere scaricato. Il documento contiene tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del sistema di allarme. Consultando il manuale, sarà più semplice comprendere le funzionalità dell’impianto e risolvere eventuali dubbi o problemi che possono presentarsi durante l’utilizzo quotidiano.
