In questa pagina puoi trovare il manuale di istruzioni del videocitofono BTicino Sfera Classic 342560 in formato PDF, disponibile per il download gratuito. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso quotidiano e la risoluzione dei problemi più comuni, permettendoti di sfruttare al meglio le funzionalità del tuo dispositivo. Scaricando il documento avrai sempre a portata di mano una guida dettagliata e ufficiale, utile sia per i primi passi che per eventuali consultazioni future.
Cosa Troverai nel Manuale Utente Videocitofono BTicino Sfera Classic 342560
Il manuale del videocitofono BTicino Sfera Classic 342560 descrive in realtà non un posto interno, ma il modulo fonico audio/video che costituisce il cuore del posto esterno della serie Sfera Classic per impianti 2 FILI. Questo è un punto importante da chiarire subito, perché il documento non insegna a usare un monitor domestico, bensì spiega come è fatto, come si collega e come si configura il modulo esterno che ospita telecamera, microfono, altoparlanti, pulsanti di chiamata e gestione della serratura. Si tratta quindi di una guida tecnica molto concentrata, pensata soprattutto per l’installatore, ma che permette anche di capire bene la logica con cui il sistema gestisce chiamate, comunicazione audio, ripresa video, illuminazione notturna e apertura della porta. Il manuale è breve, soltanto due pagine, ma molto denso, perché raccoglie in poco spazio la descrizione del dispositivo, la legenda delle parti frontali e posteriori, i dati tecnici, le dimensioni, la configurazione fisica tramite configuratori e jumper, la temporizzazione della serratura, la gestione delle suonerie e una serie di note installative fondamentali per ottenere una buona qualità di ripresa e un corretto funzionamento dell’impianto.
Il primo elemento che emerge dal manuale è la natura del modulo 342560. BTicino lo presenta come un modulo fonico audio/video per sistema 2 FILI dotato di telecamera a colori con illuminazione a LED per riprese notturne. Questo significa che il dispositivo è pensato per essere installato all’esterno come parte del posto esterno videocitofonico, e che integra in un unico modulo sia la parte di comunicazione audio sia quella video. La telecamera è orientabile sugli assi orizzontale e verticale di più o meno venti gradi, caratteristica molto utile perché consente all’installatore di correggere l’inquadratura senza dover necessariamente modificare la posizione meccanica del pannello. Il manuale sottolinea anche che i cartellini portanome sono illuminati con LED verdi, dettaglio che migliora la leggibilità del posto esterno nelle ore serali o in ambienti con scarsa luce. Il modulo viene inoltre fornito con una scheda di chiusura da inserire nell’ultimo modulo pulsanti, e deve essere completato con i frontali modulari audio/video della serie dedicata. In pratica, il documento chiarisce che il 342560 è il nucleo tecnico del posto esterno Sfera Classic, ma che il risultato finale dipende anche dal tipo di frontale modulare scelto e dal numero di moduli pulsanti che compongono il pannello.
Dal punto di vista delle possibilità impiantistiche, il manuale specifica che il modulo fonico permette la realizzazione di impianti fino a 100 posti interni. Questa informazione è significativa perché mostra che, pur essendo un componente relativamente compatto, il 342560 non è pensato solo per piccoli impianti monofamiliari, ma può essere inserito anche in sistemi più estesi. Il documento aggiunge che il modulo consente l’apertura di un’elettroserratura collegata direttamente tra i morsetti S+ e S−, con alimentazione a 18 volt, 4 ampere impulsivi, mantenimento a 250 mA e resistenza massima di 30 ohm. Viene poi chiarito che la serratura può essere alimentata localmente con un trasformatore oppure tramite gli attuatori 346230 o 346260. Questa parte è molto importante perché fa capire che il posto esterno non si limita a inviare una chiamata al monitor interno, ma gestisce anche la funzione di sblocco dell’accesso, che può essere realizzata in modi diversi a seconda del tipo di impianto e della soluzione progettuale adottata. In altre parole, il modulo 342560 svolge sia una funzione di comunicazione sia una funzione di controllo accessi.
La vista frontale del dispositivo, spiegata con una legenda molto precisa, permette di capire come il modulo sia organizzato. Sul frontale si trovano due altoparlanti, i LED bianchi per l’illuminazione notturna, un LED verde per l’indicazione dello stato porta, il microfono, i pulsanti di chiamata, la telecamera a colori, un LED verde o rosso per segnalare rispettivamente chiamata inoltrata o sistema occupato, e un LED verde per indicare la comunicazione attiva. Questa disposizione chiarisce che il modulo è stato progettato per offrire un’interazione completa con l’utente esterno. I LED non hanno un ruolo puramente decorativo, ma servono a comunicare stati importanti. Il LED verde di comunicazione attiva indica che il canale audio è aperto e che la conversazione con il posto interno è in corso. Il LED rosso di sistema occupato segnala invece che il posto esterno è momentaneamente non disponibile perché il sistema sta già gestendo un’altra operazione o comunicazione. Il LED verde di chiamata inoltrata comunica che il comando di chiamata è stato effettivamente trasmesso. Anche lo stato porta, segnalato da un LED verde, rappresenta una funzione di livello superiore rispetto alla sola chiamata, perché permette di conoscere la condizione dell’accesso quando l’impianto è predisposto per questa informazione.
La vista posteriore illustrata nel manuale è ancora più importante per l’installatore. Qui si trovano la regolazione del volume dell’altoparlante, il jumper J2 che, se inserito, attiva due colonne di pulsanti chiamata e, se disinserito, ne attiva una sola, il blocco morsetti per il collegamento della serratura e del pulsante apriporta locale, il collegamento al BUS 2 FILI, il collegamento dell’alimentazione supplementare, il collegamento dei pulsanti aggiuntivi, la sede dei configuratori, il jumper J1 da estrarre per abilitare l’alimentazione supplementare e la regolazione del volume del microfono. Questa pagina del manuale è fondamentale perché fa capire come il 342560 debba essere adattato alla struttura concreta del posto esterno. Il fatto che J2 consenta di passare da una a due colonne di pulsanti significa che lo stesso modulo può essere usato in configurazioni con un numero diverso di chiamate, e quindi con frontali modulari diversi. Allo stesso modo, la presenza di un jumper per abilitare l’alimentazione supplementare e di regolazioni separate per altoparlante e microfono mostra che il modulo è pensato per adattarsi sia a esigenze di impianto sia a esigenze di qualità della comunicazione.
I dati tecnici contenuti nel manuale completano il quadro. L’alimentazione da BUS SCS è compresa tra 18 e 27 Vdc, l’assorbimento in stand-by è di 40 mA e l’assorbimento massimo in funzionamento arriva a 160 mA. La temperatura di funzionamento va da -25 a +70 gradi, caratteristica molto importante perché conferma la destinazione esterna del modulo e la sua capacità di lavorare in condizioni climatiche anche severe. L’ottica della telecamera è indicata con apertura F e lunghezza focale f, il sensore è da un terzo di pollice, l’interlaccio è 2:1, la risoluzione orizzontale è di 330 linee e l’illuminazione notturna è affidata a LED bianchi, con regolazione automatica della luminosità. Tutte queste indicazioni mostrano che il 342560 non è una telecamera di videosorveglianza ad alta definizione, ma un modulo videocitofonico progettato per privilegiare la riconoscibilità del visitatore e la stabilità della ripresa nelle condizioni tipiche di un ingresso. Anche le dimensioni, 100 millimetri per 89 millimetri, fanno capire che si tratta di un modulo compatto pensato per integrarsi nei pannelli della serie Sfera Classic senza occupare spazio eccessivo.
La seconda pagina del manuale è interamente dedicata alla configurazione, e questa è probabilmente la parte più importante del documento. Il modulo deve essere configurato fisicamente mediante i configuratori P, N, T e S, oltre ai jumper J1 e J2. Il configuratore P definisce il numero del posto esterno, cioè il suo indirizzo di riconoscimento nel sistema. Il manuale precisa che la numerazione dei posti esterni deve partire sempre da P uguale a zero e che il posto esterno configurato con P uguale a zero deve essere un posto esterno comune o principale. Questo dettaglio è fondamentale perché introduce una gerarchia nell’impianto: esiste un posto esterno principale, identificato da P=0, e altri eventuali posti esterni che avranno valori successivi. Il configuratore N definisce invece il numero di chiamata, cioè la corrispondenza tra i pulsanti del posto esterno e i citofoni o videocitofoni interni. Nei posti esterni comuni realizzati con moduli pulsanti, in N del modulo fonico deve essere inserito 1. Nei posti esterni locali, invece, in N deve essere inserito il numero del primo citofono o videocitofono del montante. Questo significa che il modulo 342560 non decide da solo chi chiamare, ma si inserisce in una logica di indirizzamento che dipende dalla struttura dell’impianto e dai moduli pulsanti collegati.
Il configuratore T è dedicato alla temporizzazione della serratura. Il manuale riporta una tabella molto chiara. Senza alcun configuratore inserito il tempo di attivazione è di 4 secondi. Con configuratore 1 si ottiene 1 secondo, con 2 si ottengono 2 secondi, con 3 si hanno 3 secondi, con 4 il funzionamento diventa come pulsante, con 5 si sale a 6 secondi, con 6 a 8 secondi e con 7 a 10 secondi. Il documento aggiunge una nota molto importante per il funzionamento come pulsante: in questo caso il sistema lavora per un massimo di 10 secondi, dopodiché entra in stand-by. Se si vuole estendere questo comportamento oltre i 10 secondi, bisogna utilizzare l’attuatore 346200 oppure 346210 configurato con MOD=5. Questa informazione è molto utile perché mostra che la gestione della serratura non è rigida, ma può essere adattata in base al tipo di serratura, di cancello o di varco da comandare. In un impianto reale, la differenza tra un impulso da 1 secondo, uno da 4 secondi o uno da 10 secondi può essere determinante per il corretto funzionamento del dispositivo di apertura.
Molto interessante è anche la parte dedicata al configuratore S, che definisce il tipo di segnale di chiamata. Il manuale distingue due insiemi di configurazioni: con beep di notifica apertura serratura per i posti interni SPRINT e SPRINT L2, e senza beep di notifica apertura serratura per gli stessi posti interni. Le tabelle mostrano i tipi di suoneria associati ai configuratori da 0 a 7, distinguendo suonerie bitonali e monotonali con frequenze diverse. Il significato di questa parte è che, nei posti interni compatibili più tradizionali, il configuratore S consente di differenziare i toni di chiamata in base al posto esterno da cui la chiamata proviene. Per i posti interni SWING, PIVOT, POLYX, CLASSE 100 e AXOLUTE, invece, il configuratore S associa il posto esterno alla suoneria programmata nel posto interno, con possibilità di scegliere tra 16 diverse melodie. Il manuale aggiunge una precisazione utile per impianti monofamiliari: con S=9, nel primo gruppo, oppure S=8, nel secondo gruppo, si configura la chiamata generale e i posti interni squillano come con S=0. Anche questo aspetto mostra che il 342560 non è solo un modulo “che chiama”, ma un elemento che contribuisce a definire l’identità acustica dell’ingresso all’interno dell’impianto.
I due jumper J1 e J2 hanno un ruolo molto pratico. J1 riguarda l’alimentazione locale del posto esterno. Il manuale dice chiaramente che bisogna rimuovere il jumper J1 quando il modulo fonico viene alimentato con un alimentatore supplementare. Questa indicazione è fondamentale per evitare errori di cablaggio e per far sì che il modulo lavori correttamente nella modalità di alimentazione prevista. J2, invece, come già anticipato nella legenda, attiva le colonne dei pulsanti di chiamata: se inserito abilita due colonne di pulsanti, se disinserito ne abilita una sola. Questo consente di adattare il modulo alla struttura effettiva del frontale e dei moduli pulsanti assemblati. Il manuale aggiunge che, a corredo del modulo fonico audio-video, viene fornito un accessorio di chiusura dotato di connettore che deve essere inserito nell’ultimo modulo pulsanti del posto esterno dopo aver collegato tra loro i moduli mediante i multicavi. Questa è una nota molto tecnica ma importante, perché dimostra che il pannello esterno Sfera Classic è concepito come sistema modulare e che il corretto completamento elettrico dell’ultima colonna di pulsanti richiede questo elemento terminale.
Uno degli aspetti più interessanti del manuale è la sezione finale dedicata alle note di installazione della telecamera. Qui BTicino esce dalla pura logica elettrica e affronta un problema molto concreto, cioè la qualità della ripresa video in funzione della posizione del posto esterno. Il documento raccomanda esplicitamente di non installare la telecamera di fronte a grandi sorgenti luminose e di evitare luoghi dove il soggetto ripreso rimanga molto in controluce. Per ovviare a questi problemi, il manuale suggerisce di variare l’altezza di installazione della telecamera. Invece della classica altezza di 160-165 centimetri, si consiglia in certi casi un’altezza di 180 centimetri, orientando l’obiettivo verso il basso per migliorare la qualità della ripresa. Viene anche spiegato che, in condizioni di scarsa luminosità, l’immagine delle telecamere a colori può perdere resa cromatica a vantaggio di una migliore riconoscibilità della persona inquadrata. In ambienti poco illuminati è quindi consigliabile prevedere una fonte di illuminazione aggiuntiva. Questa parte del manuale è molto preziosa, perché ricorda che un buon funzionamento del videocitofono non dipende solo dai collegamenti e dalla configurazione, ma anche da una corretta installazione fisica, dall’angolo di ripresa e dalle condizioni di luce reali del luogo.

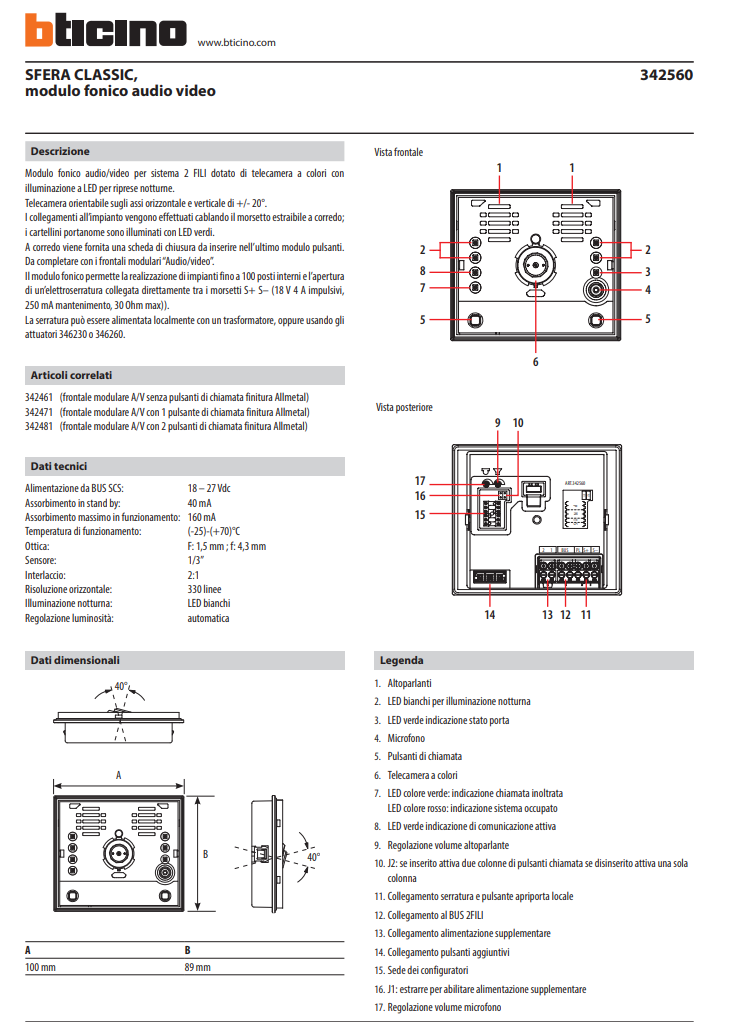

Manuale di Istruzioni Videocitofono BTicino Sfera Classic 342560 PDF
Se hai bisogno di consultare le istruzioni dettagliate per l’installazione, l’uso e la manutenzione del videocitofono BTicino Sfera Classic 342560, qui puoi trovare il manuale ufficiale in formato PDF pronto da scaricare. Il documento fornisce tutte le informazioni utili per configurare correttamente il dispositivo e risolvere eventuali dubbi o problematiche che potresti incontrare durante l’utilizzo quotidiano. Scaricando il manuale, avrai sempre a disposizione una guida completa e aggiornata, redatta direttamente dal produttore.
