Cosa Troverai nel Manuale Utente BTicino 346210
Il manuale del BTicino 346210 descrive un attuatore relè per sistemi 2 fili SCS progettato per svolgere una funzione apparentemente semplice, cioè aprire o chiudere un contatto elettrico, ma in realtà molto versatile all’interno di un impianto videocitofonico o domotico BTicino. Fin dalla prima pagina il documento chiarisce che il dispositivo può essere usato per accendere luci, aprire serrature di cancelli, comandare altri dispositivi dai videocitofoni e ripetere la chiamata su suonerie di tipo badenia. Il punto chiave che il manuale ribadisce subito è che il dispositivo deve essere configurato. Questo significa che il 346210 non è un relè generico che si limita a chiudere un circuito quando riceve alimentazione, ma un attuatore intelligente che assume comportamenti differenti in base ai configuratori fisici inseriti nelle apposite sedi. Tutto il manuale ruota attorno a questa idea: non spiega soltanto come collegare tre morsetti e due fili BUS, ma mostra come l’attuatore possa diventare, a seconda della configurazione, un comando luci generale, un apriporta pilotato da determinati posti interni, un dispositivo di illuminazione del campo di ripresa della telecamera oppure un ripetitore di chiamata.

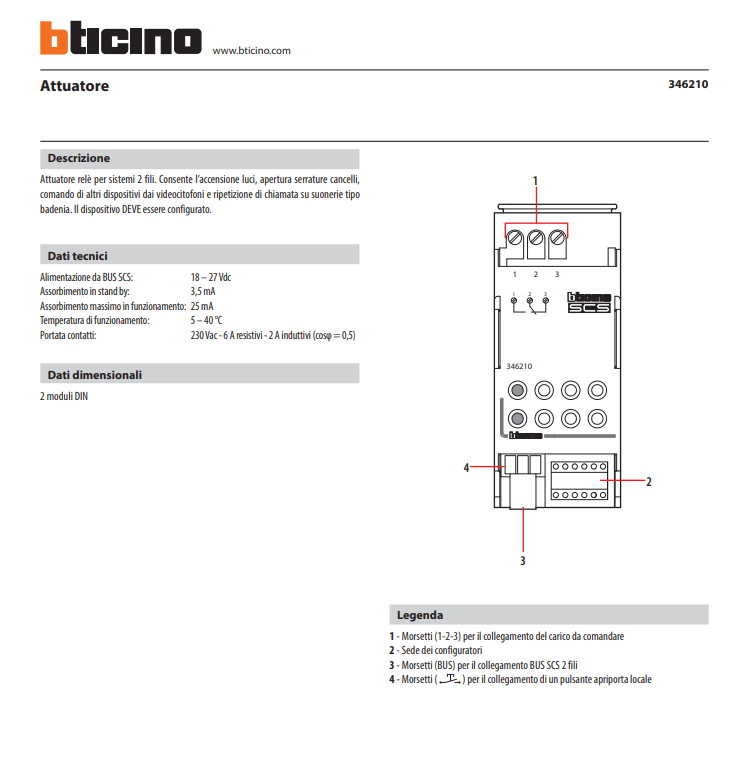

Dal punto di vista costruttivo, il manuale presenta un apparecchio da 2 moduli DIN, quindi pensato per essere installato ordinatamente in un quadro elettrico o in una centralina da guida DIN. La legenda chiarisce bene la disposizione degli elementi principali. In alto si trovano i morsetti 1, 2 e 3 per il collegamento del carico da comandare. Questi sono i morsetti del contatto del relè, quindi il punto in cui si collega fisicamente il circuito che si desidera aprire o chiudere, per esempio una luce, una serratura o una suoneria. Sul fronte si trova poi la sede dei configuratori, che costituisce il cuore logico del dispositivo. Nella parte inferiore ci sono i morsetti BUS per il collegamento al sistema SCS 2 fili, e accanto i morsetti dedicati al collegamento di un pulsante apriporta locale. Questa organizzazione fa capire che il 346210 vive contemporaneamente su due piani: da un lato dialoga con l’impianto BUS, ricevendo comandi o eventi; dall’altro mette a disposizione un contatto elettrico che può pilotare un carico esterno con caratteristiche ben precise. Il manuale riporta infatti una portata dei contatti di 230 Vac, 6 A su carico resistivo e 2 A su carico induttivo con cosφ 0,5. Questi valori sono molto importanti, perché definiscono in modo concreto il tipo di carichi che l’attuatore può comandare senza problemi. Il dispositivo è alimentato direttamente dal BUS SCS tra 18 e 27 Vdc, con assorbimento in stand-by di 3,5 mA e massimo in funzionamento di 25 mA, e lavora in una temperatura ambiente compresa tra 5 e 40 gradi. Tutto questo restituisce l’immagine di un modulo compatto ma piuttosto robusto, adatto a molte funzioni diverse all’interno di un impianto residenziale o similare.
La vera parte centrale del manuale è però quella sulla configurazione. Il dispositivo deve essere configurato fisicamente rispetto a quattro parametri: MOD, M, N/P e T. Il manuale li presenta in modo molto chiaro. MOD è la modalità di funzionamento e stabilisce il ruolo logico dell’attuatore. M è il numero del montante e serve soprattutto negli impianti con più montanti per identificare su quale montante debba avvenire l’attuazione. N/P definisce l’associazione con l’indirizzo del posto interno o del posto esterno da cui effettuare l’attuazione. T, infine, riguarda la temporizzazione della chiusura del relè e stabilisce per quanto tempo il contatto resta attivo. Questa struttura è fondamentale per capire il senso del manuale: non basta sapere che l’attuatore ha un relè, bisogna decidere chi lo comanda, quando lo comanda, da quale parte dell’impianto arriva il comando e per quanto tempo il relè debba restare chiuso. In pratica il 346210 è un relè “contestuale”, che acquisisce una funzione precisa in base a come viene configurato.
La modalità MOD uguale a zero è una delle più intuitive. In questo caso l’attuatore si attiva tramite il tasto luci scale da ogni posto interno e da ogni posto esterno, purché siano equipaggiati del relativo tasto. Significa che il relè risponde come comando generale di servizio, utile per esempio per accendere una luce comune o attivare un dispositivo condiviso quando qualcuno preme il comando luci scale su un videocitofono o su un posto esterno predisposto. Il tempo di attivazione è personalizzabile tramite il configuratore T. Nell’esempio riportato dal manuale, il contatto si attiva per 3 minuti alla pressione del tasto luci scale di tutti i posti interni e posti esterni dell’impianto. Questa configurazione evidenzia bene il carattere “diffuso” dell’attuatore: il comando non appartiene a un singolo utente, ma a tutto l’impianto.
La modalità MOD uguale a uno raffina questo comportamento e lo restringe a un gruppo di posti interni. Il manuale spiega che in questo caso l’attuatore si attiva alla pressione del tasto luci scale del posto interno facente parte di un gruppo. Il gruppo deve essere un insieme sequenziale di posti interni. Per configurarlo, si inserisce in M la decina e l’unità del primo posto interno del gruppo e in N/P la decina e l’unità dell’ultimo posto interno del gruppo. È una logica molto interessante, perché consente di delimitare l’azione del relè a un intervallo di indirizzi, cioè a una porzione dell’impianto. Il manuale aggiunge una nota importante: se il dispositivo è utilizzato con interfacce di montante 346851, queste non devono essere in Mod 6 o Mod 7. Nell’esempio illustrato, il contatto si attiva per 6 secondi alla pressione del tasto luci scale dei posti interni configurati con N da 1 a 12. Questo rende evidente che l’attuatore può essere usato come comando selettivo di zona, non solo come comando globale.
La modalità MOD uguale a due viene in realtà presentata nel manuale con due applicazioni differenti, e questo è un punto da leggere con attenzione. In una prima descrizione, l’attuatore si attiva tramite tasto luci scale da tutti i posti interni del montante quando l’attuatore è installato sulla dorsale. In questo caso bisogna inserire in M il configuratore corrispondente al montante dell’interfaccia espansione impianto 346851, e il tempo resta personalizzabile con T. Nell’esempio, il contatto si attiva per un minuto alla pressione del tasto luci scale di tutti i posti interni del montante 19. In una seconda descrizione, sempre associata a MOD uguale a due nel foglio, l’attuatore si attiva da tutti i posti esterni che dispongono del relativo tasto, e bisogna inserire in M il configuratore 4. Nell’esempio il contatto si attiva per 6 minuti alla pressione del tasto luci scale di tutti i posti esterni predisposti. Il contenuto del manuale fa capire che la logica di questa modalità è comunque quella di un comando collettivo associato a una categoria di dispositivi, posti interni di un montante oppure posti esterni equipaggiati, a seconda del contesto applicativo.
La modalità MOD uguale a tre rende il comando ancora più selettivo. Qui l’attuatore si attiva tramite il tasto luci scale di un solo posto interno. Per ottenerlo bisogna inserire in N/P la decina e l’unità del posto interno che dovrà comandare il relè. Anche in questo caso il tempo è personalizzabile tramite T. Il manuale fornisce un esempio molto chiaro: il contatto si attiva per 1 secondo alla pressione del tasto luci scale del posto interno configurato con N uguale a 15. Questa modalità è molto utile quando si vuole che un particolare utente o un preciso appartamento possa comandare un carico dedicato, senza estendere il comando a tutto l’impianto.
La modalità MOD uguale a quattro è analoga alla precedente ma riferita a un singolo posto esterno. Qui l’attuatore si attiva tramite il tasto luci scale di un solo posto esterno, purché quest’ultimo sia equipaggiato del relativo tasto. Bisogna inserire in N/P la decina e l’unità del posto esterno che comanda il relè. Nell’esempio riportato, il contatto si attiva per 1 minuto alla pressione del tasto luci scale del posto esterno configurato con P uguale a 3. Questa possibilità è particolarmente interessante in impianti con più ingressi o più varchi, perché consente di associare a ciascun ingresso una funzione specifica.
Una delle configurazioni più utili sul piano pratico è la modalità MOD uguale a cinque, che il manuale presenta in due varianti. La prima è l’attivazione serratura da tutti i posti interni. In questo caso si ottiene un’apertura diretta della serratura con posto interno a riposo: l’attuatore si attiva alla pressione del tasto serratura di tutti i posti interni. Per configurarlo, bisogna inserire in N/P la decina e l’unità corrispondenti alla configurazione P del posto interno che comanda la serratura. Nell’esempio, il contatto si attiva per 1 secondo alla pressione del tasto serratura di tutti i posti interni configurati con P uguale a 2. La seconda variante della modalità cinque riguarda invece l’attivazione serratura tramite tasti configurabili dei posti interni. In questo caso il comando non arriva dal tasto serratura standard, ma da uno dei tasti aggiuntivi configurabili del posto interno. Il valore N/P inserito nell’attuatore deve essere compreso tra P+1 e P+4 del configuratore P inserito nel posto interno che comanda la serratura. Nell’esempio, il contatto si attiva per 3 secondi alla pressione del tasto aggiuntivo P+2 dei posti interni configurati con P uguale a 0. Questa doppia possibilità mostra bene la flessibilità del 346210: può sostituire o affiancare un classico comando serratura standard, ma può anche essere associato a pulsanti supplementari per gestire varchi secondari o servizi aggiuntivi.
La modalità MOD uguale a sei introduce una funzione diversa, molto utile in ambito citofonico: la ripetizione di chiamata su badenia a un singolo posto interno da un determinato posto esterno. In altre parole, l’attuatore può attivare una suoneria supplementare ogni volta che da un certo posto esterno viene effettuata una chiamata a un certo posto interno. Il tempo è personalizzabile tramite T, con configuratori ammessi 1, 2, 3 e 4. Bisogna inserire in M la decina e l’unità del posto esterno di cui si vuole ripetere la chiamata e in N/P la decina e l’unità del posto interno associato alla funzione. Nell’esempio del manuale, il contatto si attiva per 10 secondi ogni volta che si effettua una chiamata dal posto esterno configurato con P uguale a 1 al posto interno configurato con N uguale a 12. Se si risponde prima dello scadere del tempo T, il contatto si riapre. È una funzione molto pratica quando si vuole portare la segnalazione di chiamata in un ambiente diverso da quello in cui è installato il videocitofono, per esempio tramite una suoneria supplementare più udibile.
La modalità MOD uguale a sette serve invece per l’accensione luce a supporto dell’illuminazione del campo di ripresa della telecamera. Il manuale spiega che, se la temporizzazione del contatto non viene personalizzata e quindi T non è configurato, l’attuatore chiude il contatto quando arriva una chiamata dal posto esterno oppure quando viene attivata una telecamera configurata in N/P, e lo mantiene chiuso fino alla fine della comunicazione o fino al timeout di conversazione inferiore a un minuto. Se la chiamata non riceve risposta, il contatto resta attivo per 30 secondi, cioè fino alla scadenza del timeout di invio chiamata. Se invece si inserisce un configuratore in T tra 1 e 4, il contatto si attiva per il tempo corrispondente ogni volta che viene effettuata una chiamata o un’autoaccensione dal o al posto esterno configurato in N/P. Nell’esempio, il contatto si attiva quando il posto esterno configurato con P uguale a 2 esegue una chiamata e si disattiva dopo il riaggancio del posto interno o dopo 30 secondi in assenza di risposta. Questa modalità è molto intelligente, perché consente di accendere automaticamente una luce di cortesia o di supporto alla telecamera, migliorando l’immagine proprio nel momento in cui serve.
La modalità MOD uguale a nove riporta il focus sui tasti configurabili dei posti interni, ma questa volta non per la serratura bensì per un comando diretto generico a posto interno a riposo. Il tempo è personalizzabile con T e bisogna inserire in N/P l’indirizzo che l’attuatore deve assumere nell’impianto. Anche qui vale la regola che il valore N/P deve essere compreso tra P+1 e P+4 del configuratore P del posto interno che comanda il servizio di autoaccensione. Nell’esempio fornito, il contatto si attiva per 6 secondi alla pressione del tasto aggiuntivo P+1 dei posti interni configurati con P uguale a 2. Questa modalità rende il 346210 un vero attuatore universale comandabile da pulsanti ausiliari dei posti interni.
Un aspetto molto pratico del manuale è la tabella della temporizzazione T. I valori usati negli esempi sono indicativi, ma la tabella chiarisce esattamente come il configuratore in T determina il tempo di chiusura del relè. Se non si inserisce alcun configuratore, il tempo è di 3 minuti. Con T uguale a 1 si ha 1 secondo, con 2 si hanno 3 secondi, con 3 si hanno 6 secondi, con 4 si hanno 10 secondi, con 5 si ottiene 1 minuto, con 6 si arriva a 6 minuti, con 7 a 10 minuti, con 8 il funzionamento diventa a pulsante e con 9 ciclico ON/OFF. Questa tabella è fondamentale perché consente di adattare il comportamento dell’attuatore a funzioni molto diverse: una serratura ha bisogno magari di un secondo o pochi secondi, una luce scala può richiedere minuti, una badenia può richiedere una temporizzazione intermedia, mentre un comando ciclico può servire a invertire lo stato di un carico a ogni impulso. In questo senso, il parametro T trasforma il 346210 da semplice contatto temporizzato a elemento veramente versatile di comando.
Il manuale si chiude con lo schema di collegamento. Qui si vede chiaramente che il dispositivo riceve il BUS ai morsetti inferiori, può essere comandato anche da un pulsante apriporta locale e mette a disposizione in alto un relè con contatti NO, NC e comune. Il carico comandato può essere alimentato, nell’esempio mostrato, fino a 230 V con 6 A resistivi o 2 A su carico induttivo. Questo schema riassume bene la natura del prodotto: da una parte c’è il mondo a bassa tensione intelligente del BUS SCS, dall’altra il mondo del carico reale, potenzialmente anche a tensione di rete, separato dal contatto del relè. È proprio questa interfaccia tra logica BUS e potenza che rende il 346210 così utile in tanti contesti diversi.
