In questa pagina puoi trovare il manuale di istruzioni in formato PDF del Videocitofono Due Fili BTicino modello 344832, disponibile per il download gratuito. Il manuale ti guiderà passo dopo passo nell’installazione, configurazione e utilizzo del videocitofono, fornendo tutte le informazioni necessarie per sfruttarne al meglio le funzionalità. Scaricando il documento potrai consultare rapidamente soluzioni ai problemi più comuni, suggerimenti pratici e dettagli tecnici utili per gestire il tuo impianto in modo semplice e sicuro.
Cosa Troverai nel Manuale Utente Videocitofono Due Fili BTicino 344832
Il manuale del videocitofono Due Fili BTicino 344832, identificato come SWING videocitofono base bianco e nero, descrive un posto interno da parete progettato per impianti 2 FILI e pensato come soluzione essenziale ma comunque completa per la videocitofonia residenziale. Anche se il documento è relativamente breve, il contenuto è molto ricco dal punto di vista tecnico e pratico, perché spiega non solo che cosa sia il dispositivo e quali funzioni offra all’utente, ma anche come debba essere configurato, installato e integrato correttamente nell’impianto. Il manuale è chiaramente rivolto soprattutto all’installatore, ma contiene informazioni che aiutano anche a comprendere il comportamento del videocitofono dal punto di vista dell’uso quotidiano. Fin dalla prima pagina emerge che il 344832 non è un semplice monitor passivo, ma un posto interno con comandi dedicati per apertura serratura, attivazione del posto esterno, ciclamento tra telecamere, accensione luci scale e funzione intercom, con un insieme di regolazioni che permettono di adattare immagine e suoneria alle esigenze dell’utente. Il fatto che venga descritto come “base” non significa quindi che sia povero di funzioni, ma piuttosto che rappresenta una versione essenziale all’interno della gamma, con monitor in bianco e nero da 4 pollici e una logica di funzionamento molto lineare.
La prima parte del manuale spiega con precisione la natura del prodotto. Si tratta di un videocitofono da parete con monitor in bianco e nero da 4 pollici installabile in impianti 2 FILI. Questo significa che il dispositivo è pensato per lavorare nell’ecosistema BTicino Due Fili, dove i collegamenti principali sono semplificati e l’installazione può essere realizzata con cablaggi non polarizzati. Il manuale sottolinea che il posto interno è dotato di pulsanti specifici per le funzioni videocitofoniche fondamentali: apertura serratura, attivazione del posto esterno e ciclamento telecamere, accensione luci scale e intercom. Viene anche chiarito che il volume della suoneria è regolabile ed escludibile, e che sono disponibili sedici differenti tipi di suoneria già programmati, selezionabili separatamente per la chiamata al piano, per la chiamata proveniente dal posto esterno principale e per la funzione intercom. Questo dettaglio è importante perché mostra che, pur essendo un apparecchio semplice, il 344832 consente una personalizzazione concreta dell’esperienza d’uso quotidiana. Il manuale aggiunge poi due funzioni di livello un po’ più avanzato: il segreto conversazione e il controllo dello stato porta. Quest’ultima funzione è realizzabile in abbinamento con specifici attuatori serratura BTicino, come i modelli 346230 e 346260, e con la serratura CISA Elettrika dotata dell’accessorio 346240. Già da questa introduzione si capisce che il videocitofono può essere usato in un impianto semplice, ma può anche partecipare a una logica di controllo più evoluta dello stato dell’accesso.

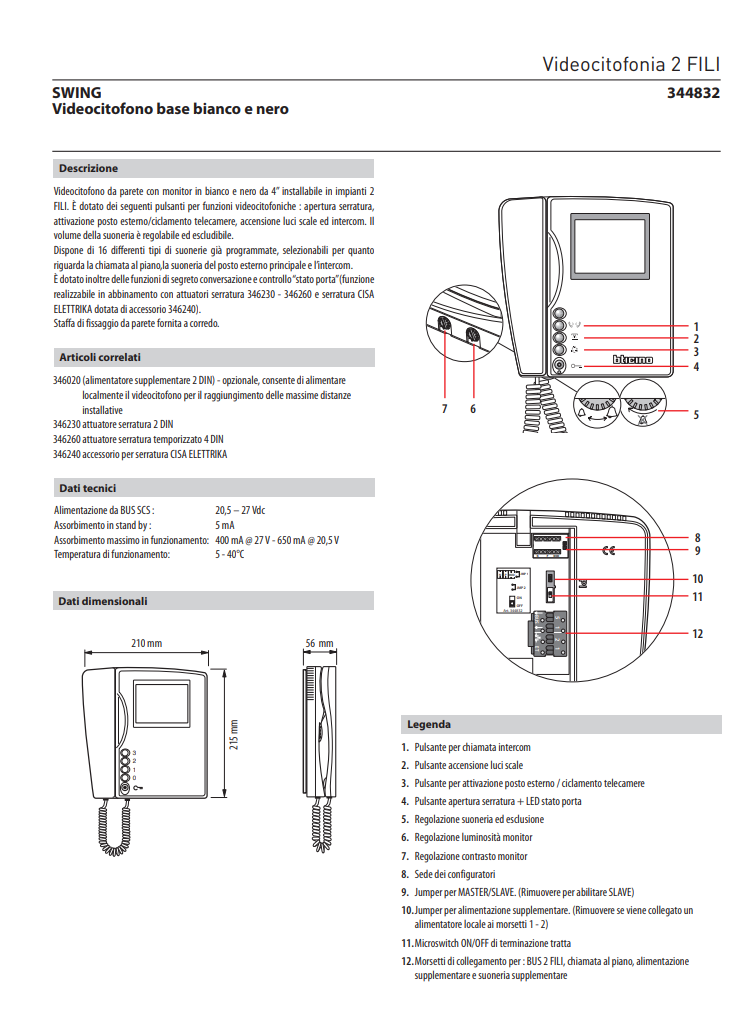

La legenda riportata nella prima pagina del manuale aiuta molto a capire la struttura del dispositivo. Sul frontale si trovano i comandi principali. Il pulsante superiore è dedicato alla chiamata intercom, il secondo all’accensione delle luci scale, il terzo all’attivazione del posto esterno e al ciclamento delle telecamere, mentre il quarto comanda l’apertura della serratura ed è associato anche al LED di stato porta. Sul lato sono presenti i controlli di regolazione della suoneria con possibilità di esclusione, della luminosità del monitor e del contrasto del monitor. Questa organizzazione è molto chiara, perché separa le funzioni operative di uso quotidiano dai controlli di taratura audio-video. Nella parte interna o posteriore, il manuale segnala la sede dei configuratori, il jumper per Master/Slave, il jumper per l’alimentazione supplementare, il microswitch di terminazione tratta e i morsetti di collegamento per BUS 2 FILI, chiamata al piano, alimentazione supplementare e suoneria supplementare. Questo conferma che il 344832 è un terminale completo, che può lavorare come unità principale o secondaria, che può essere alimentato anche localmente con un alimentatore dedicato e che può essere integrato in impianti di diversa complessità. Le dimensioni, riportate nella stessa pagina, sono 210 mm di larghezza, 215 mm di altezza e 56 mm di profondità, quindi il dispositivo ha una presenza abbastanza evidente a parete, tipica dei videocitofoni con cornetta e monitor separato.
I dati tecnici sono un’altra parte importante del manuale, perché aiutano a capire i limiti e le condizioni di funzionamento del prodotto. Il videocitofono viene alimentato dal BUS SCS con tensione compresa tra 20,5 e 27 Vdc. L’assorbimento in stand-by è di 5 mA, mentre l’assorbimento massimo in funzionamento arriva a 400 mA a 27 V e a 650 mA a 20,5 V. La temperatura di funzionamento ammessa va da 5 a 40 gradi Celsius. Il manuale cita anche alcuni articoli correlati, tra cui l’alimentatore supplementare 346020, che è opzionale ma molto importante, perché consente di alimentare localmente il videocitofono per raggiungere le massime distanze installative. Vengono poi richiamati gli attuatori serratura 346230 e 346260 e l’accessorio 346240 per la serratura CISA Elettrika. Questo elenco ha un significato molto preciso: il 344832, pur essendo un posto interno base, è pensato per lavorare dentro un sistema modulare più ampio, in cui alimentazione, stato porta e attuazioni dedicate possono essere aggiunti per ottenere prestazioni e funzioni superiori.
La seconda pagina del manuale entra nel tema della configurazione fisica, che è una parte centrale della logica BTicino Due Fili. Il videocitofono deve essere configurato fisicamente rispetto a tre parametri fondamentali: N, P e M, indicati nella sede dei configuratori. Il parametro N assegna al posto interno un numero di riconoscimento all’interno dell’impianto Due Fili. Il manuale chiarisce che i posti interni devono essere configurati in modo progressivo. Se invece più posti interni sono collegati in parallelo, fino a un massimo di tre in appartamento senza interfaccia 346850, essi devono essere configurati con lo stesso configuratore N. Questo significa che il sistema può riconoscere sia posti interni distinti sia gruppi di posti interni che rappresentano lo stesso appartamento o la stessa utenza. Il parametro P identifica invece il posto esterno associato. In pratica, è il valore che determina quale posto esterno viene attivato alla prima pressione del tasto di attivazione e quale serratura viene comandata dal tasto apertura quando il videocitofono è a riposo. Il manuale specifica che, per P compreso tra 0 e 96, il tasto di attivazione consente l’attivazione della fonica sul posto esterno configurato con lo stesso P, mentre il tasto apertura serratura agisce sulla serratura di quel posto esterno quando il monitor è a riposo. Questo chiarisce bene che il comportamento del videocitofono dipende in maniera diretta dalla configurazione fisica, e che la scelta dei valori non è affatto arbitraria ma deve corrispondere alla struttura reale dell’impianto.
Il terzo parametro, M, è dedicato alla modalità di funzionamento intercom e il manuale lo spiega in modo piuttosto chiaro. La funzione intercom consente la comunicazione audio, per una durata massima di tre minuti, tra posti interni dello stesso appartamento. Sono previste due modalità. La configurazione M uguale a 00, equivalente a nessun configuratore inserito, attiva l’intercom in un impianto plurifamiliare tra apparecchi, fino a tre, configurati con lo stesso valore N. La configurazione M uguale a 10 attiva invece l’intercom generale nel monofamiliare o in impianti sotto interfaccia di appartamento 346850. Questa distinzione è importante perché mostra che il 344832 può essere usato non solo come semplice terminale di risposta al posto esterno, ma anche come dispositivo di comunicazione interna tra posti interni, con una logica che cambia a seconda del tipo di impianto in cui è inserito. Il manuale, pur sintetico, rende molto chiaro che l’intercom non è una funzione “universale” identica in tutti i casi, ma dipende dal contesto impiantistico e dalla configurazione scelta.
La stessa pagina introduce anche le indicazioni di installazione meccanica. L’altezza consigliata per il montaggio è compresa tra 160 e 165 centimetri, salvo diversa normativa vigente. Il manuale illustra la staffa di fissaggio, il foro da 5 mm e il modo corretto di appendere il monitor alla base. Questo valore di altezza non è solo un’indicazione ergonomica, ma serve anche a garantire una buona comodità visiva e di utilizzo della cornetta e dei pulsanti. La staffa di fissaggio è fornita a corredo, quindi il prodotto è pensato per essere installato con relativa semplicità dal punto di vista meccanico, a patto naturalmente di rispettare le prescrizioni elettriche e di configurazione.
Una parte molto importante del manuale è quella dedicata alle norme generali di installazione del sistema 2 FILI. Qui viene spiegato che il collegamento degli apparecchi è di tipo non polarizzato e può essere realizzato in due modi: con cablaggio entra-esci direttamente sui morsetti degli apparecchi, oppure con cablaggio a stella mediante il derivatore di piano 346841, installabile direttamente nella scatola tonda e indicato come soluzione consigliata. Questo è un passaggio fondamentale perché definisce l’architettura possibile dell’impianto. Il manuale sottolinea anche che l’impiego di conduttori con caratteristiche diverse da quelle prescritte non garantisce né il buon funzionamento né la buona qualità del segnale video, quindi devono essere usati solo i cavi indicati nelle tabelle. Inoltre, per il calcolo delle distanze, le interfacce 346850 e 346851 devono essere considerate come un posto interno nella tratta C e come un posto esterno con due pulsanti nella tratta B. C’è anche una nota importante: in impianti dove sono installate solo interfacce di appartamento con collegamento entra/esci, la distanza della tratta C da considerare è 200 metri con cavo BTicino 336904. Questo insieme di indicazioni mostra che il manuale non si limita a dare consigli generici, ma fornisce criteri molto precisi per progettare correttamente la distribuzione dell’impianto.
Le tabelle delle distanze massime e delle caratteristiche dei cavi costituiscono probabilmente la parte più tecnica del manuale. Viene fatta una distinzione tra impianti video plurifamiliari e impianti video monofamiliari, e tra posti interni classificati come base, tradizionali ed evoluti. Il SWING 344832 rientra tra i posti interni base. Nei sistemi plurifamiliari con posto esterno in bianco e nero e almeno un posto interno SWING base, la distanza massima della tratta A, cioè tra posto esterno e posto interno video più lontano, arriva fino a 200 metri se si usa il cavo BTicino 336904, mentre con due cavi normali di sezione superiore a 0,2 mm² si arriva a 50 metri. I valori cambiano in base al numero di posti interni e pulsanti: per esempio 2 PI/2 pulsanti, 5 PI/5 pulsanti, 10 PI/10 pulsanti, fino a 26 PI/26 pulsanti o 40 PI con particolari condizioni. Per la tratta C, cioè tra alimentatore e posto interno più lontano, le distanze cambiano ancora a seconda che il cablaggio sia entra/esci o con derivatore, e in alcuni casi si arriva a 100 metri con cavo 336904. La tratta B, tra posto esterno e alimentatore, ha anch’essa limiti distinti in base al numero di pulsanti, fino a 200 metri con cavo BTicino 336904 in alcune configurazioni. La tratta D, cioè tra posto esterno e serratura, arriva fino a 100 metri con cavo da 1 mm², mentre con cavo BTicino 336904 o L4669 si ferma a 50 o 30 metri. Il manuale ripete una struttura simile anche per impianti a colori e per impianti monofamiliari, adattando i valori in funzione del tipo di posto esterno e del tipo di impianto. Questa sezione è molto importante perché rende evidente che il corretto funzionamento del 344832 e dell’intero sistema videocitofonico dipende fortemente dalla sezione del cavo, dal numero di dispositivi e dalla topologia dell’impianto. Non è quindi sufficiente “far arrivare due fili”, ma bisogna rispettare limiti precisi.
Il manuale aggiunge anche una possibilità molto utile per i casi più impegnativi dal punto di vista delle distanze. Per raggiungere distanze maggiori, è possibile utilizzare, al posto dell’adattatore video 346830, il nodo audio-video F441, generando fino a quattro montanti. In questo modo ci si riporta a uno dei casi precedenti con meno posti interni per montante e maggiore distanza sulla tratta C. Questa osservazione è importante perché mostra che BTicino prevede già una strategia di espansione per impianti più grandi o più complessi, e che il 344832, pur essendo un posto interno base, può essere inserito anche in strutture non banali se il sistema viene progettato correttamente.
L’ultima pagina del manuale riguarda il collegamento dell’alimentazione supplementare tramite l’alimentatore 346020. Questa possibilità è opzionale, ma viene presentata come molto utile per raggiungere le massime distanze installative. La tabella riporta la distanza massima tra alimentatore supplementare e videocitofono SWING base: si arriva a 100 metri con cavo BTicino 336904, a 75 metri con doppino telefonico twistato da 0,28 mm², a 50 metri con un doppino di cavo dati multicoppia e a 50 metri anche con due cavi normali superiori a 0,2 mm². Il manuale chiude con una nota importante: per casistiche e tipologie installative diverse da quelle riportate, per esempio con differenti posti esterni, le distanze possono essere calcolate tramite il software YouDiagram scaricabile dal sito BTicino dedicato ai professionisti. Questo è un segnale molto chiaro del fatto che il documento è una scheda tecnica pratica, utile per le configurazioni più comuni, ma che l’ecosistema reale può essere anche più ampio e richiedere strumenti di progettazione specifici.
Manuale di Istruzioni Videocitofono Due Fili BTicino 344832 PDF
Per facilitare l’installazione e l’utilizzo corretto del Videocitofono Due Fili BTicino 344832, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Questo documento fornisce tutte le informazioni necessarie, dalle caratteristiche tecniche ai passaggi per la configurazione, e rappresenta una risorsa fondamentale sia per gli installatori che per gli utenti finali. Scaricare il manuale permette di avere sempre a portata di mano una guida dettagliata, utile per risolvere eventuali dubbi e garantire il funzionamento ottimale del dispositivo.
