In questa pagina è possibile scaricare comodamente il manuale di istruzioni in formato PDF della caldaia a condensazione Herman Spazio Condensing 26. Il manuale fornisce tutte le informazioni utili per l’installazione, l’uso corretto e la manutenzione ordinaria dell’apparecchio, oltre a consigli pratici per garantire efficienza e sicurezza nel tempo. Scaricando il documento potrai consultare facilmente le spiegazioni dettagliate sulle funzionalità della caldaia, i suggerimenti per la risoluzione dei problemi più comuni e le indicazioni sui controlli periodici da effettuare.
Cosa Troverai nel Manuale Utente Caldaia a Condensazione Herman Spazio Condensing 26
La caldaia Hermann Spazio Condensing 26 è un apparecchio a condensazione moderno progettato specificamente per il riscaldamento degli ambienti e la produzione di acqua calda sanitaria. Questo manuale fornisce informazioni dettagliate per installatori, tecnici e utenti finali, coprendo tutti gli aspetti dalla messa in servizio alla manutenzione ordinaria.
La Spazio Condensing 26 è predisposta per funzionare con gas naturale G20 (metano) o con propano commerciale G31, ma non deve mai essere utilizzata con gas butano G30. La caldaia ha una portata termica massima di 206,2 kW e una minima di 54,5 kW, con potenza termica che varia a seconda delle temperature di esercizio. Nel funzionamento in condensazione a temperature di ritorno ridotte (30-50°C), la caldaia raggiunge rendimenti superiori al 100%, sfruttando il calore latente dei gas di scarico. Il vaso di espansione ha una capacità di 10 litri, mentre la pressione massima di esercizio è fissata a 3 bar. La caldaia è disponibile in due configurazioni: il modello Spaziozero con unità da incasso e unità termica separata, ideale per l’installazione a incasso in parete, e il modello Spazio con corpo unico compatto.
L’installazione deve essere eseguita esclusivamente da personale professionalmente qualificato secondo il Decreto Ministeriale 37/08. La caldaia può essere installata sia all’esterno in luogo parzialmente protetto sia all’interno, con temperature di funzionamento comprese tra -10°C e +60°C. Prima di procedere con l’installazione varia, è fondamentale accertarsi che l’aria di aspirazione provenga da zone prive di inquinanti chimici aggressivi come fluoro, cloro, zolfo o ammoniaca. Nel caso di ambienti con sostanze chimiche potenzialmente aggressive, come parruccherie o lavanderie, si consiglia di installare apparecchi di tipo C con canalizzazione dedicata.
Per la configurazione Spaziozero, l’unità da incasso consente l’installazione direttamente nella parete esterna, fornendo ganci per il sostegno dell’unità termica e fori di fissaggio per i tubi di collegamento. Il telaio è dotato di aperture pretranciabili che permettono la realizzazione di varie configurazioni per i condotti di scarico e aspirazione. L’unità termica si appende all’interno dell’unità da incasso mediante apposite asole, quindi si collegano i raccordi alle tubazioni preparate nel foro dell’incasso.
Per il modello Spazio, la caldaia viene fissata direttamente a parete utilizzando tasselli ad espansione oppure ganci aperti. È importante considerare gli spazi necessari per la manutenzione, consigliando almeno 50 millimetri dai lati e 300 millimetri dalla parte inferiore.
Prima di collegare la caldaia, è obbligatorio lavare accuratamente l’intero impianto di riscaldamento con acqua pulita per eliminare residui di saldatura, scorie, depositi fangosi e ruggine che potrebbero danneggiare il circolatore e altre componenti. La caldaia Hermann garantisce i suoi prodotti solo se le caratteristiche dell’acqua di alimentazione sono conformi alla norma UNI 8065. Se la durezza totale supera 35 gradi francesi, è necessario installare un addolcitore; se compresa tra 15 e 35 gradi, è sufficiente un trattamento di condizionamento. Per gli impianti con caldaie a condensazione e distribuzione a pavimento, il prodotto chimico deve svolgere un’azione filmante con proprietà batteriostatiche e antialghe.
Il circolatore incorporato possiede un selettore di velocità che consente di ridurre il rumore in caso di impianti piccoli con circuitazione troppo rapida. La pressione dell’acqua fredda in ingresso non deve superare 6 bar; se superiore, è indispensabile installare un riduttore di pressione a monte della caldaia. La pressione minima consigliata è di 1 bar per garantire il corretto funzionamento del sistema di riempimento automatico e una portata adeguata di acqua calda sanitaria.
Lo scarico della condensa deve essere collegato a un imbuto di scarico o dispositivo di raccordo ispezionabile. L’impianto deve evitare il congelamento della condensa e la condensa stessa deve poter fluire correttamente verso lo scarico. La valvola di sicurezza della caldaia deve essere collegata a un imbuto di scarico per evitare allagamenti in caso di intervento della valvola.
La caldaia dispone di molteplici funzioni di protezione dal congelamento gestite dall’elettronica di controllo. Quando le temperature scendono al di sotto di valori minimi prestabiliti, il sistema accende il bruciatore e il circolatore sia in modalità riscaldamento che sanitario, oppure attiva resistenze elettriche antigelo applicate ai circuiti idraulici interni. In caso di interruzione dell’erogazione del gas o se la caldaia entra in blocco, viene attivata la pompa e la protezione è affidata a una resistenza elettrica applicata sullo scambiatore sanitario. Tuttavia, queste protezioni richiedono alimentazione elettrica; per garantire la protezione anche in caso di assenza di corrente, si consiglia di riempire l’impianto con una soluzione antigelo specifica a base di glicole propilenico secondo le indicazioni del produttore.
L’allacciamento del gas deve rispettare rigorosamente le norme UNI 7129 e 7131 e il Decreto Ministeriale 12/04/96. È obbligatorio interporre una guarnizione a battuta di misura adeguata per collegare l’attacco gas della caldaia, mentre non è idoneo l’uso di canapa o nastro in teflon. Quando la caldaia funziona con propano G31, è assolutamente necessario installare un riduttore di pressione a monte.
La caldaia si collega alla rete elettrica 220-240V a 50Hz, con tolleranza compresa tra -15% e +10% rispetto alla tensione nominale di 230V. È obbligatorio installare un interruttore bipolare conforme alle normative e non è consentito l’uso di adattatori o prolunghe per l’alimentazione principale. Il comando a distanza (Cronocomando) viene collegato tramite due conduttori non polarizzati e deve essere fissato a un’altezza di 1,5 metri dal pavimento in luogo lontano da porte, finestre o fonti di calore che potrebbero falsare la misura della temperatura ambiente.
I condotti di aspirazione e scarico devono essere realizzati esclusivamente con accessori originali specifici per caldaie a condensazione. I materiali plastici resistenti all’attacco degli acidi utilizzati non sono adatti alle temperature più elevate delle caldaie tradizionali, per cui non è possibile utilizzare componenti di fumisteria non specifici. Durante l’installazione, è consigliato lubrificare le guarnizioni interne con lubrificanti siliconici.
Quando possibile, i condotti devono avere pendenza in salita per impedire l’ingresso di acqua nel condotto di aspirazione e agevolare il reflusso della condensa verso la camera di combustione. Se vi sono punti di ristagno della condensa, è necessario installarvi appositi kit raccogli condensa. Il tubo di scarico non deve sporgere all’interno della canna fumaria ma deve arrestarsi prima della faccia interna, rimanendo perpendicolare alla parete opposta del camino.
La prima accensione della caldaia deve essere effettuata da una ditta installatrice abilitata per garantire l’attivazione della garanzia convenzionale Hermann. Durante la messa in servizio iniziale, è necessario verificare l’assenza di fughe di gas, la corretta realizzazione di tutti gli allacciamenti, la funzionalità del sistema di evacuazione della condensa e la corretta regolazione della combustione. Il bruciatore deve funzionare per almeno 30 minuti prima del controllo dei fumi per eliminare eventuali residui di fabbricazione.
La manutenzione periodica comprende il controllo delle fughe di gas, la pulizia del bruciatore, dello scambiatore e del sifone della condensa, la verifica dei condotti di aspirazione e scarico e il controllo generale del funzionamento in riscaldamento e sanitario. Tutte le operazioni di regolazione e manutenzione sono riservate esclusivamente a personale tecnico qualificato, come specificato dalle normative vigenti.

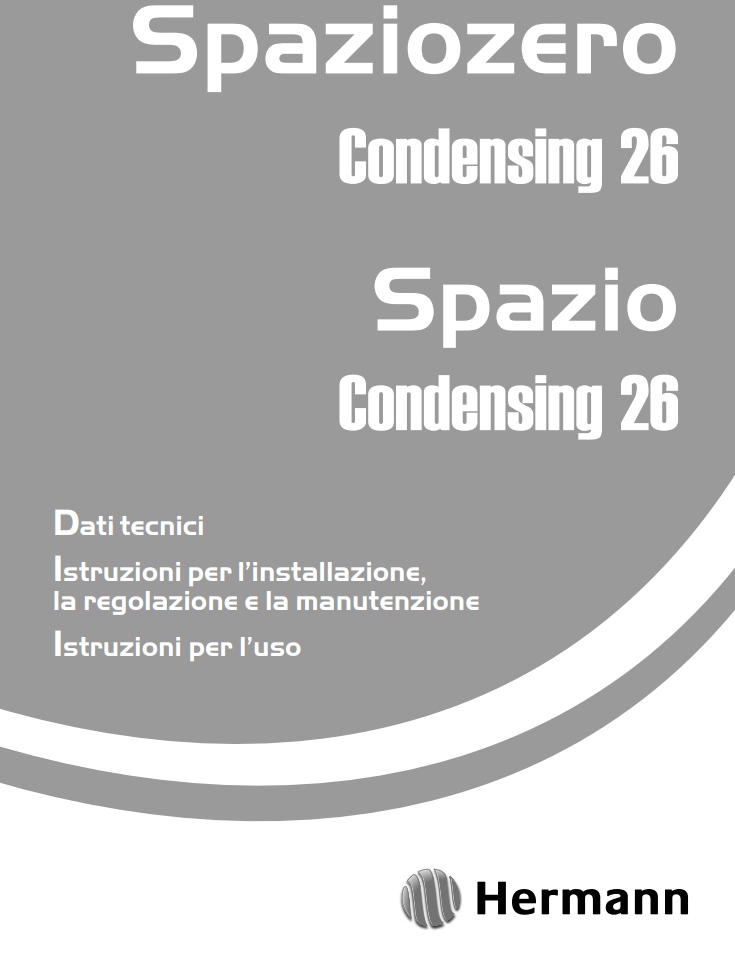

Manuale di Istruzioni Caldaia a Condensazione Herman Spazio Condensing 26 PDF
Se sei alla ricerca del manuale di istruzioni per la tua caldaia a condensazione Herman Spazio Condensing 26, qui troverai la versione in formato PDF facilmente consultabile e pronta da scaricare. Questo documento ti guiderà passo dopo passo nelle operazioni di installazione, utilizzo e manutenzione dell’impianto, offrendo tutte le informazioni necessarie per garantirne il corretto funzionamento e la massima efficienza.
