In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per la caldaia Herman Habitat 2, nei modelli 23 E, 24 SE e 28 SE. Il manuale contiene tutte le informazioni utili per l’installazione, l’uso corretto e la manutenzione dell’apparecchio, oltre a consigli pratici per garantire efficienza e sicurezza. Consultando questa guida ufficiale potrai trovare facilmente le risposte ai dubbi più comuni e risolvere eventuali problemi, assicurando così il corretto funzionamento della tua caldaia nel tempo.
Cosa Troverai nel Manuale Utente Caldaia Herman Habitat 2 23 E – 24 SE – 28 SE
La caldaia murale Hermann Habitat 2 è un apparecchio a gas progettato per il riscaldamento domestico e la produzione istantanea di acqua calda sanitaria. Viene commercializzata in tre varianti principali: il modello 23 E da 23 kW, disponibile sia a metano che a GPL, e i modelli 24 SE e 28 SE, rispettivamente da 24 e 28 kW, anch’essi disponibili nelle due versioni di combustibile. La distinzione fondamentale tra le varianti risiede nel tipo di camera di combustione: i modelli “E” adottano una camera aperta, mentre i modelli “SE” utilizzano una camera stagna con tiraggio forzato, una soluzione tecnicamente più avanzata che garantisce maggiore sicurezza e rendimento energetico. Non a caso, i modelli SE ottengono la classificazione di rendimento a tre stelle, contro le due stelle assegnate al modello E.
Tutte le versioni condividono un insieme ricco di caratteristiche tecniche. La caldaia è dotata di accensione elettronica con controllo di sicurezza a ionizzazione e di modulazione elettronica continua della fiamma, sia in modalità riscaldamento che in modalità produzione acqua sanitaria. Questo significa che l’apparecchio è in grado di adattare automaticamente la potenza del bruciatore alle reali esigenze del momento, ottimizzando i consumi. La temperatura dell’acqua per il riscaldamento è regolabile tra 35°C e 78°C, mentre per l’acqua sanitaria il campo di regolazione va da 30°C a 55°C.
Il cuore dello scambio termico è uno scambiatore bitermico, una soluzione compatta che gestisce sia il circuito di riscaldamento sia quello sanitario all’interno di un unico componente. Il bruciatore è in acciaio inox multigas, abbinato a una valvola gas con stabilizzatore che garantisce il corretto funzionamento anche a temperature esterne molto basse, fino a -15°C. La camera di combustione è realizzata in lamiera d’acciaio e isolata internamente con pannelli in fibra ceramica.
Sul fronte idraulico, la caldaia integra un gruppo in ottone composto da by-pass automatico non escludibile, valvola di sicurezza tarata a 3 bar, manometro e rubinetto di scarico. È presente un vaso di espansione da 8 litri con pressione di precarica di 1 bar, un rubinetto per il caricamento dell’impianto e un filtro sull’ingresso dell’acqua fredda sanitaria. La pompa di circolazione è a tre velocità e dispone di post-circolazione e dispositivo antibloccaggio. Per la sicurezza contro la mancanza d’acqua è installato un pressostato dedicato, mentre un dispositivo anticalcare magnetico tutela nel tempo i componenti interni. L’apparecchio funziona correttamente già con una pressione dell’acqua di 0,5 bar e con portate a partire da 2 litri al minuto.
Dal punto di vista delle prestazioni sanitarie, il modello 23 E eroga circa 13,3 litri al minuto con un salto termico di 25°C, il 24 SE arriva a 13,6 litri al minuto nelle stesse condizioni, mentre il 28 SE raggiunge i 15,8 litri al minuto, rendendolo il modello più adatto alle utenze con maggiori richieste di acqua calda. La pressione massima sul circuito sanitario è di 6 bar.
Le dimensioni dell’apparecchio sono identiche per tutti i modelli: 400 mm di larghezza, 700 mm di altezza e 300 mm di profondità. Il peso varia in base al modello: il 23 E pesa 29 kg, mentre i modelli 24 SE e 28 SE pesano entrambi 34,5 kg. I collegamenti idraulici prevedono attacchi da 3/4 di pollice per la mandata e il ritorno del riscaldamento e da 1/2 pollice per l’acqua sanitaria e il gas, anche se tramite il kit raccordi opzionale è possibile portare l’attacco gas a 1/2 pollice direttamente sul rubinetto.
Per lo scarico dei fumi, i modelli SE supportano diverse configurazioni. Il sistema coassiale da 60/100 mm permette lunghezze orizzontali fino a 4 metri per il 24 SE e 3 metri per il 28 SE, con estensioni verticali rispettivamente fino a 5 e 4 metri. In alternativa, è possibile utilizzare tubi separati da 80 mm: con lo sdoppiatore, il 24 SE ammette lunghezze complessive fino a 30 metri, mentre il 28 SE si ferma a 20 metri. È disponibile anche la configurazione con aspirazione diretta, dove la lunghezza massima del solo condotto di scarico è di 20 metri per il 24 SE e 9 metri per il 28 SE. In alcuni casi è necessario installare un diaframma di riduzione per limitare la portata d’aria, in base alla lunghezza totale del percorso fumi. Per i tratti verticali molto lunghi o per le uscite a tetto è consigliato l’utilizzo di kit raccogli condensa per evitare problemi legati all’umidità dei fumi.
Il rendimento nominale misurato è pari al 90,4% per il modello 23 E, al 93,4% per il 24 SE e al 92,9% per il 28 SE. A carico parziale, corrispondente al 30% della potenza nominale, i valori si attestano rispettivamente all’88,7%, 90,1% e 90,7%. Le temperature dei fumi alla potenza massima variano da circa 101°C per il 23 E fino a 125°C per il 28 SE. La classe NOx assegnata è 2 per i modelli 23 E e 24 SE, e 1 per il 28 SE, che risulta quindi il più contenuto in termini di emissioni di ossidi di azoto.
L’alimentazione elettrica richiesta è in corrente alternata a 230 V e 50 Hz. La potenza assorbita dalla sola caldaia è di 110 W per il 23 E, 142 W per il 24 SE e 150 W per il 28 SE, a cui si aggiunge quella del circolatore, che in funzione della velocità selezionata può arrivare fino a 95 W per i primi due modelli e 110 W per il 28 SE. La protezione elettrica è di grado IPX4D, adatta all’installazione in ambienti soggetti a spruzzi d’acqua.
Tra gli accessori opzionali disponibili figurano kit raccordi idraulici specifici, sistemi per impianti a bassa temperatura, un cronotermostato giornaliero e settimanale, e una vasta gamma di componenti per la canalizzazione dei fumi: prolunghe, curve, sdoppiatori, terminali a parete e a tetto, raccordi coassiali e tubi coibentati per tratti esterni. La caldaia è predisposta anche per il collegamento a impianti a zone e prevede un ritardo di riaccensione del riscaldamento selezionabile tra 0 e 3 minuti.
I modelli Hermann Habitat 2 sono certificati CE e rispondono alla Direttiva Apparecchi a Gas 90/396/CEE e alla Direttiva Rendimenti 92/42/CEE. La certificazione è stata rilasciata dall’ente GASTEC Italia, con numero 0694BP0360, ed è valida in tutti i principali paesi europei.

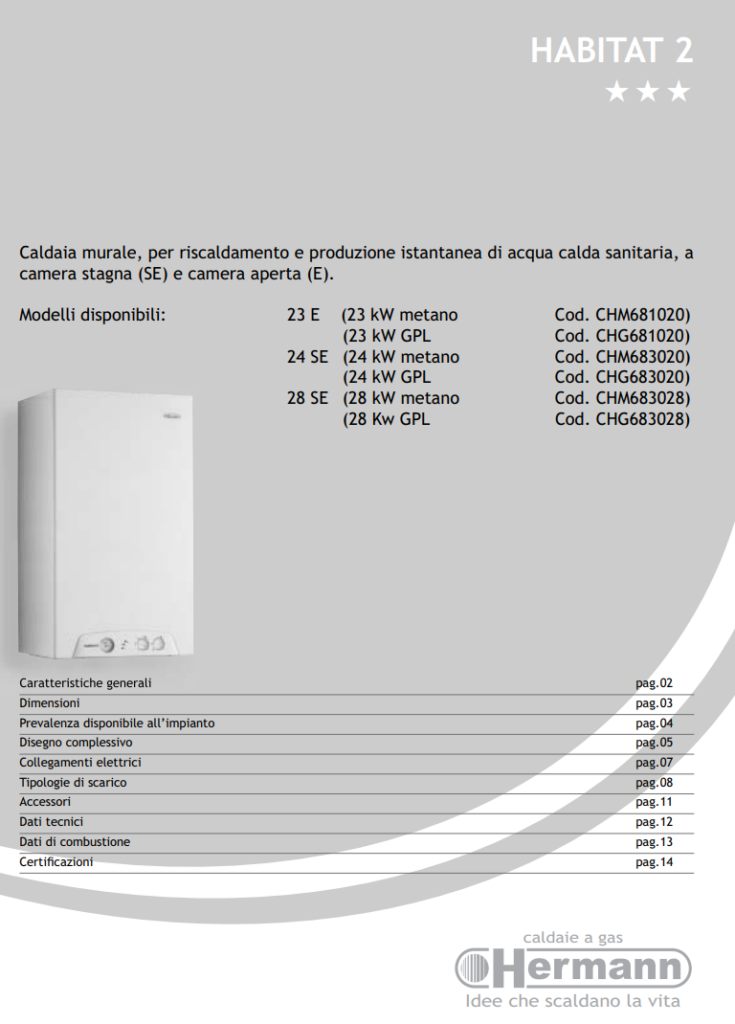

Manuale di Istruzioni Caldaia Herman Habitat 2 23 E – 24 SE – 28 SE PDF
Per facilitare l’utilizzo e la manutenzione della caldaia Herman Habitat 2 nei modelli 23 E, 24 SE e 28 SE, mettiamo a disposizione il manuale di istruzioni completo in formato PDF. Questo documento contiene tutte le informazioni essenziali relative all’installazione, al funzionamento e alla risoluzione dei problemi più comuni, offrendo un supporto pratico sia agli utenti che agli installatori. Scaricare il manuale permette di consultare rapidamente le indicazioni ufficiali del produttore, assicurando un utilizzo sicuro ed efficiente dell’impianto.
