In questa pagina è possibile scaricare il manuale di istruzioni in formato PDF per le caldaie Wolf FGB-28, FGB-35, FGB-K-28 e FGB-K-35. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione dei diversi modelli, offrendo una guida completa e dettagliata sia per l’utente finale che per il tecnico specializzato. Consultare il manuale è fondamentale per garantire il funzionamento ottimale della caldaia, la sicurezza e la durata nel tempo dell’impianto. Scarica il documento per avere sempre a disposizione tutte le istruzioni e i suggerimenti utili.
Cosa Troverai nel Manuale Utente Caldaia Wolf FGB-28 – FGB-35 – FGB-K-28 – FGB-K-35
Il manuale della caldaia Wolf FGB-28, FGB-35, FGB-K-28 e FGB-K-35 è un documento tecnico di installazione e manutenzione destinato principalmente a tecnici specializzati, ma contiene anche molte informazioni utili per comprendere la struttura, il funzionamento e le condizioni di sicurezza dell’apparecchio. La famiglia FGB comprende caldaie murali a condensazione a gas per solo riscaldamento e caldaie murali combinate per riscaldamento e produzione di acqua calda sanitaria. La sigla FGB identifica la caldaia a condensazione a gas, mentre FGB-K indica la versione combinata, cioè quella che integra anche la produzione istantanea di acqua calda sanitaria. I modelli 28 e 35 indicano due classi di potenza diverse: FGB-28 e FGB-K-28 appartengono alla taglia inferiore, mentre FGB-35 e FGB-K-35 alla taglia superiore. Il manuale riporta fin dalla copertina che si tratta di “istruzioni di installazione e manutenzione per tecnici specializzati”, quindi molte procedure non sono pensate per l’utente comune e non devono essere eseguite senza competenza professionale.
Il documento si apre con una parte dedicata alla documentazione, alla dotazione e alle responsabilità. L’utilizzatore o conduttore dell’impianto deve conservare tutte le istruzioni della caldaia e degli eventuali moduli o accessori collegati. Il manuale deve essere consegnato al responsabile dell’impianto insieme agli altri documenti pertinenti. La responsabilità della sicurezza d’uso del gas e della manutenzione ricade sul conduttore dell’impianto, che deve affidare gli interventi a una ditta specializzata e documentare l’avvenuta manutenzione. Nella dotazione sono indicati la caldaia pronta per il collegamento con mantello di rivestimento, la staffa di fissaggio a muro, le istruzioni di installazione, il manuale dell’utilizzatore, la lista di controllo per la messa in servizio, l’etichetta per conversione a gas liquido, un cavo di alimentazione flessibile e vari pressacavi. Per l’installazione sono poi necessari accessori specifici, come componenti per il sistema di aspirazione aria e scarico fumi, scarico condensa, valvole di manutenzione per mandata e ritorno, rubinetto gas con dispositivo antincendio, gruppo di sicurezza per acqua sanitaria e, nei casi previsti, tubazioni a prova di corto circuito per collegamenti accumulatore.
La parte sulle avvertenze di sicurezza è una delle più importanti. Il manuale distingue tra avvertenze tecniche, pensate per evitare danni e malfunzionamenti, e avvertenze di sicurezza, pensate per prevenire infortuni e danni all’apparecchio. La caldaia non deve essere usata da bambini o da persone con capacità fisiche, sensoriali o cognitive limitate se non sorvegliate o istruite da una persona responsabile. Prima di rimuovere il mantello bisogna staccare l’alimentazione mediante sezionatore onnipolare, perché i componenti elettrici e i morsetti possono restare sotto tensione anche con apparecchio spento. Il manuale insiste sul fatto che installazione, messa in servizio e manutenzione devono essere affidate a personale esperto e qualificato. I dispositivi di sicurezza e monitoraggio non devono essere smontati, esclusi o messi fuori servizio, e la caldaia può essere usata solo se tecnicamente in perfetto stato. In caso di guasti che possano compromettere la sicurezza, l’intervento deve essere immediato e devono essere utilizzati solo ricambi originali Wolf.
Le istruzioni in caso di odore di gas sono nette: bisogna chiudere il rubinetto del gas, aprire le finestre, non azionare interruttori elettrici, spegnere eventuali fiamme libere, uscire dal locale e chiamare l’azienda del gas e un tecnico autorizzato. In caso di odore di fumi bisogna spegnere l’apparecchio, aprire porte e finestre e informare un tecnico. Per lavorare sull’impianto occorre chiudere il rubinetto gas, mettere fuori tensione l’impianto, verificare l’assenza di tensione e proteggerlo dalla riaccensione. Le immagini del manuale mostrano i punti pericolosi, come morsettiera, trasformatore di accensione, elettrodo ad alta tensione, camera di combustione, pompa, ventilatore, valvola gas e attacco gas. Queste figure servono a rendere chiaro che il rischio non è teorico: nella caldaia sono presenti elettricità, gas, fiamma, componenti caldi e fumi di combustione.
I dati tecnici descrivono il campo di prestazioni dei quattro modelli. Le caldaie hanno attacchi di riscaldamento da G 3/4, attacco gas R 1/2, attacchi acqua calda e fredda da G 1/2 nelle versioni combinate, collegamento aria-fumi 60/100 e dimensioni complessive di circa 408 mm di larghezza, 720 mm di altezza e 310 mm di profondità. I modelli da 28 kW raggiungono una potenza termica nominale a 50/30 °C di 27,3 kW, mentre i modelli da 35 kW arrivano a 34,9 kW. Il rendimento a carico parziale con ritorno a 30 °C è indicato come 109% sul potere calorifico inferiore, valore tipico delle caldaie a condensazione. La temperatura di mandata è impostata di fabbrica a 75 °C e può arrivare a circa 85 °C; la pressione massima del circuito di riscaldamento è 3 bar. Nelle versioni combinate la temperatura dell’acqua sanitaria è regolabile da 30 a 65 °C, con portata sanitaria fino a 14,3 litri al minuto per la taglia 28 e 16,3 litri al minuto per la taglia 35. Il vaso di espansione integrato ha capacità di 8 litri, la classe NOx è 5, il grado di protezione è IPX4D e l’alimentazione elettrica è 230 V a 50 Hz con fusibile da 3,15 A.
Gli schemi di installazione aiutano a capire la differenza tra FGB e FGB-K. Nella caldaia FGB per riscaldamento sono rappresentati condotto fumi, bruciatore, sensore temperatura caldaia, scambiatore primario, ventilatore, dispositivo di miscelazione con inserto Venturi, valvola gas, tubo di aspirazione, sifone, quadro di comando, sfiato, camera di combustione, vaso di espansione, sensore di pressione, sensore temperatura di ritorno, sensore temperatura fumi, valvola a tre vie, pompa di riscaldamento, mandata e ritorno riscaldamento e collegamenti per accumulatore. Nella FGB-K, oltre a questi componenti, compaiono sensore temperatura uscita acqua calda sanitaria, scambiatore a piastre, limitatore di portata, sensore di portata e attacchi acqua calda e fredda. In sostanza, la versione combinata contiene tutto ciò che serve per rilevare il prelievo sanitario e produrre acqua calda istantanea attraverso lo scambiatore a piastre.
Il manuale spiega anche come aprire il mantello. Bisogna allentare la vite centrale inferiore, premere i due ganci di innesto in basso a sinistra e a destra, tirare il mantello in avanti, sganciarlo verso l’alto e rimuoverlo. Questa operazione è descritta perché è necessaria per molte attività tecniche, ma va collegata alle avvertenze precedenti: prima di intervenire bisogna togliere tensione, chiudere gas quando necessario e lavorare solo se si è qualificati. Le norme e prescrizioni richiamano standard europei e regole tecniche per impianti di acqua potabile, protezione contro riflusso, progettazione del riscaldamento, camini, apparecchiature elettriche, grado IP e prevenzione dei danni da calcare e corrosione. Il manuale segnala che le caldaie a funzionamento dipendente dall’aria ambiente devono essere installate in locali con aerazione adeguata, altrimenti esiste rischio di asfissia o intossicazione. In caso di gas liquido è richiesto esclusivamente propano conforme alla norma indicata, perché un gas non idoneo può provocare difficoltà di accensione o anomalie.
L’installazione deve essere pianificata considerando scarico fumi, distanze da pareti e soffitto, attacchi gas, riscaldamento, acqua calda e collegamenti elettrici. Il manuale consiglia di rispettare le distanze minime per consentire ispezioni e manutenzione; lateralmente sono indicati almeno 40 mm, mentre davanti e sotto devono essere garantiti spazi adeguati per accesso e operazioni. La caldaia può essere installata solo in locali protetti dal gelo. L’aria comburente e il locale non devono contenere sostanze chimiche come fluoro, cloro o zolfo, presenti ad esempio in spray, vernici, colle, solventi e detergenti, perché possono causare corrosione anche nel sistema di scarico fumi. Non è richiesta una distanza minima da materiali combustibili perché alla potenza nominale la temperatura dell’apparecchio non supera 85 °C, ma non devono essere presenti materiali facilmente infiammabili o esplosivi nel locale. Durante l’installazione bisogna impedire l’ingresso di polvere di trapanatura o impurità, perché potrebbero causare malfunzionamenti.
Il fissaggio a parete avviene mediante staffa di aggancio. Il tecnico deve segnare i fori, inserire i tasselli, fissare la staffa e agganciare la caldaia. Il manuale avverte che i componenti di supporto devono avere capacità di carico sufficiente e che bisogna considerare le caratteristiche della parete, perché un fissaggio inadeguato può causare fuoriuscite di gas o acqua, con rischio di esplosione o allagamento. Per il circuito di riscaldamento è consigliata l’installazione di valvole di intercettazione su mandata e ritorno, e nel punto più basso dell’impianto deve essere previsto un rubinetto di riempimento e svuotamento. Per proteggere la pompa ad alta efficienza e la caldaia è consigliato un separatore fanghi con separatore di magnetite, soprattutto su impianti vecchi o misti. Per l’acqua sanitaria è consigliata una valvola di intercettazione sull’alimentazione fredda; se la pressione supera 10 bar serve un riduttore certificato, e nella condotta di acqua potabile deve essere presente una valvola antiritorno conforme.
L’attacco gas richiede particolare attenzione. La conduttura deve essere collegata all’attacco R 1/2 o a un giunto di compensazione usando sigillante approvato ed evitando tensioni meccaniche. La posa deve essere eseguita da installatore autorizzato. Prima della messa in servizio bisogna pulire la rete gas e controllare la tenuta di raccordi e attacchi. A monte della caldaia deve essere presente un rubinetto a sfera gas con protezione antincendio, accessibile. La prova di tenuta della conduttura gas deve essere eseguita senza caldaia e la pressione di prova non deve essere scaricata attraverso le valvole gas della caldaia. Le valvole gas dell’apparecchio sopportano al massimo 150 mbar; pressioni superiori possono danneggiarle e creare rischio di esplosione, asfissia o intossicazione.
Il sifone della condensa è un altro elemento essenziale. La caldaia a condensazione produce condensa acida durante il recupero di calore dai fumi, e questa condensa deve essere scaricata correttamente. Il manuale avverte che se la caldaia funziona con sifone vuoto esiste pericolo di asfissia per fuoriuscita di fumi. Prima della messa in servizio bisogna riempire il sifone con acqua. Il tubo della condensa non deve formare circonvoluzioni o arrotolarsi, perché ciò potrebbe generare difetti di funzionamento. Se la condensa viene convogliata direttamente nella tubazione di scarico, deve essere garantita aerazione sufficiente per evitare reflussi verso la caldaia. Il sistema aria-fumi deve usare componenti originali Wolf e deve rispettare le istruzioni di progettazione; gli attacchi per analisi fumi devono restare accessibili anche dopo eventuali rivestimenti.
Il collegamento elettrico è descritto in modo dettagliato. La caldaia non dispone di un tasto di alimentazione interno, quindi per tutti i lavori bisogna garantire l’assenza di tensione mediante sezionatore onnipolare o fusibile esterno. Il collegamento alla rete deve essere fisso e richiede un sezionatore con distanza tra i contatti di almeno 3 mm. I cavi sensore non devono essere posati insieme ai cavi a 230 V. La morsettiera comprende collegamento alla rete, ingresso E1 per termostato ambiente, collegamento sensore esterno, sensore accumulatore e interfaccia eBus per accessori digitali Wolf come BM-2, MM, KM, SM1 o SM2. Il manuale avverte di non applicare tensione esterna sull’ingresso E1, perché ciò può danneggiare irreparabilmente la scheda. Per sensori ed eBus, in ambienti con forti interferenze elettromagnetiche, viene consigliata la schermatura dei cavi.
Il quadro di comando frontale permette di gestire funzioni principali e diagnostica. Sono presenti tasti per aumentare o diminuire la temperatura acqua sanitaria, tasto Info, tasto Reset, tasto dei modi di esercizio, tasti per aumentare o diminuire la temperatura di mandata riscaldamento e combinazione per la modalità spazzacamino. Il tasto modi di esercizio seleziona standby con antigelo attivo, esercizio estivo con sola acqua calda sanitaria, oppure esercizio invernale con riscaldamento e produzione sanitaria. Il menu Info visualizza valori come temperatura di mandata, ritorno, acqua sanitaria, accumulatore, fumi, temperatura esterna, velocità ventilatore, velocità pompa, portata sanitaria, pressione acqua, stato LTS, corrente fiamma e versione firmware. Il display mostra anche richiesta sanitaria, richiesta riscaldamento, codice errore, pressione impianto, livelli di modulazione del bruciatore e programma di sfiato.
La messa in servizio comprende caricamento dell’impianto, riempimento del sifone, determinazione del tipo di gas, controllo della pressione gas, eventuale conversione gas, regolazione della potenza massima, analisi dei parametri di combustione e compilazione del protocollo di messa in servizio. Il manuale tratta anche la pompa ad alta efficienza, che ha una gestione funzionale specifica e può essere adattata al comportamento dell’impianto. La manutenzione comprende preparazione, valutazione del grado di inquinamento dello scambiatore primario lato fumi, manutenzione del bruciatore, controllo dell’elettrodo di accensione e ionizzazione, pulizia del sifone, eventuale smontaggio e rimontaggio dello scambiatore, controllo della produzione di acqua calda sanitaria e nuova analisi di combustione. Questo dimostra che la manutenzione non è una semplice pulizia esterna, ma un controllo tecnico completo su combustione, sicurezza, scarico condensa, scambiatore, bruciatore, elettrodi e componenti idraulici.
La sezione guasti spiega che gli errori vengono visualizzati sul display del quadro di comando o sull’eventuale accessorio BM-2. In caso di guasto bisogna leggere il numero, determinare e rimuovere la causa usando la tabella, premere reset e verificare il corretto funzionamento dell’impianto. Il manuale avverte che i guasti devono essere riparati solo da personale tecnico specializzato e che resettare ripetutamente un blocco senza eliminarne la causa può danneggiare componenti o l’intero impianto. Tra gli esempi, i codici 01 e 02 riguardano sovratemperatura o intervento dei limitatori; il codice 47 segnala mancato controllo coerente dei sensori mandata e ritorno, con possibili cause come pressione troppo bassa, aria nel circuito o pompa difettosa; il codice 96 indica reset premuto troppo spesso; il codice 107 riguarda pressione del circuito di riscaldamento troppo bassa o troppo alta, sensore di pressione o collegamenti difettosi. Nel complesso, la tabella non serve all’utente per improvvisare riparazioni, ma per permettere una diagnosi ordinata da parte del tecnico.

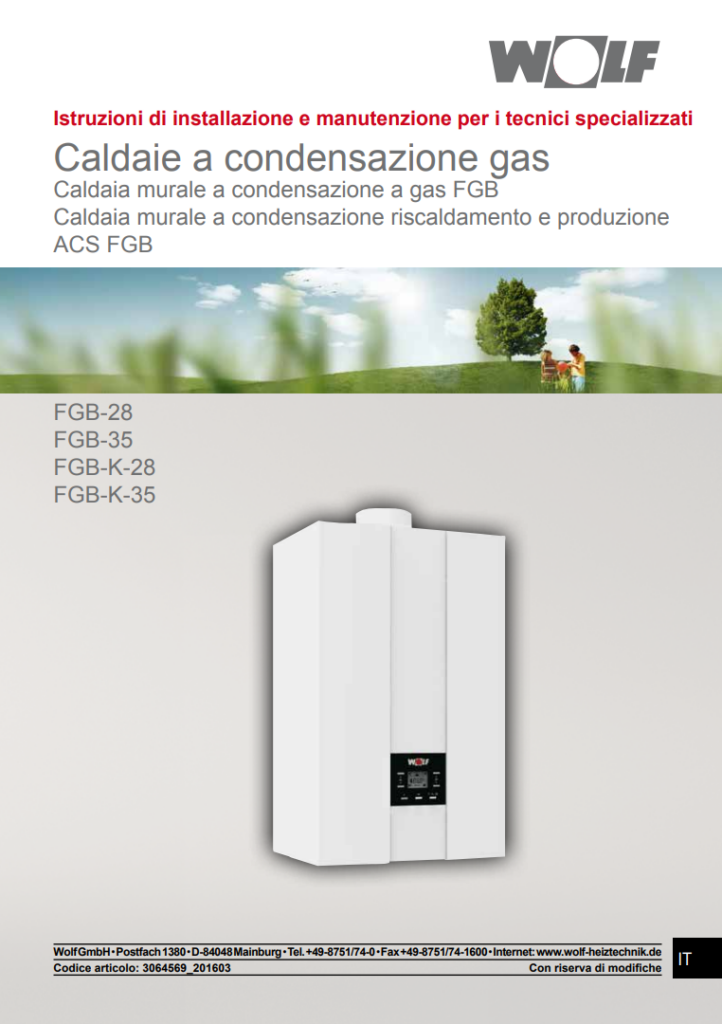

Manuale di Istruzioni Caldaia Wolf FGB-28 – FGB-35 – FGB-K-28 – FGB-K-35 PDF
Se sei alla ricerca del manuale di istruzioni per la caldaia Wolf FGB-28, FGB-35, FGB-K-28 o FGB-K-35, qui troverai la soluzione adatta alle tue esigenze. Disporre della documentazione ufficiale è fondamentale per garantire un’installazione corretta, un utilizzo sicuro e una manutenzione efficace della tua caldaia. Di seguito mettiamo a disposizione il manuale in formato PDF, facilmente scaricabile, in modo da offrirti tutte le informazioni necessarie per sfruttare al meglio le funzionalità del tuo apparecchio Wolf.
