In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il citofono BTicino 334202, disponibile per il download gratuito. Il documento contiene tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione del dispositivo, utili sia per tecnici specializzati che per utenti privati. Scaricando il manuale potrai consultare facilmente schemi elettrici, consigli pratici e risoluzione dei problemi, così da sfruttare al meglio tutte le funzionalità del tuo citofono BTicino 334202.
Cosa Troverai nel Manuale Utente Citofono BTicino 334202
Il manuale del citofono BTicino 334202 descrive un apparecchio particolare, perché non si tratta di un normale citofono progettato per un solo standard di impianto, ma di un citofono universale pensato per adattarsi a diversi sistemi analogici tradizionali. Questo è il punto più importante per capire il contenuto del documento: il 334202 non nasce come terminale dedicato a una sola famiglia di posti esterni BTicino, ma come soluzione compatibile con molte installazioni 4+n e 1+n, purché vengano eseguite correttamente le configurazioni interne indicate dal manuale. La prima pagina lo fa intuire subito attraverso i disegni di montaggio e attraverso una chiara avvertenza: il fabbricante non è responsabile di eventuali malfunzionamenti quando il citofono universale viene installato su sistemi con unità esterna non prodotta da BTicino. Questo significa che il prodotto è pensato per essere flessibile, ma che questa flessibilità richiede attenzione, verifica della compatibilità e una corretta impostazione dei ponticelli interni. Il manuale, infatti, non è costruito come una guida d’uso per l’utente finale, ma come una scheda tecnica e installativa che serve soprattutto all’installatore per montare l’apparecchio, collegarlo al tipo corretto di impianto e adattarlo alla marca e al modello del sistema esistente.

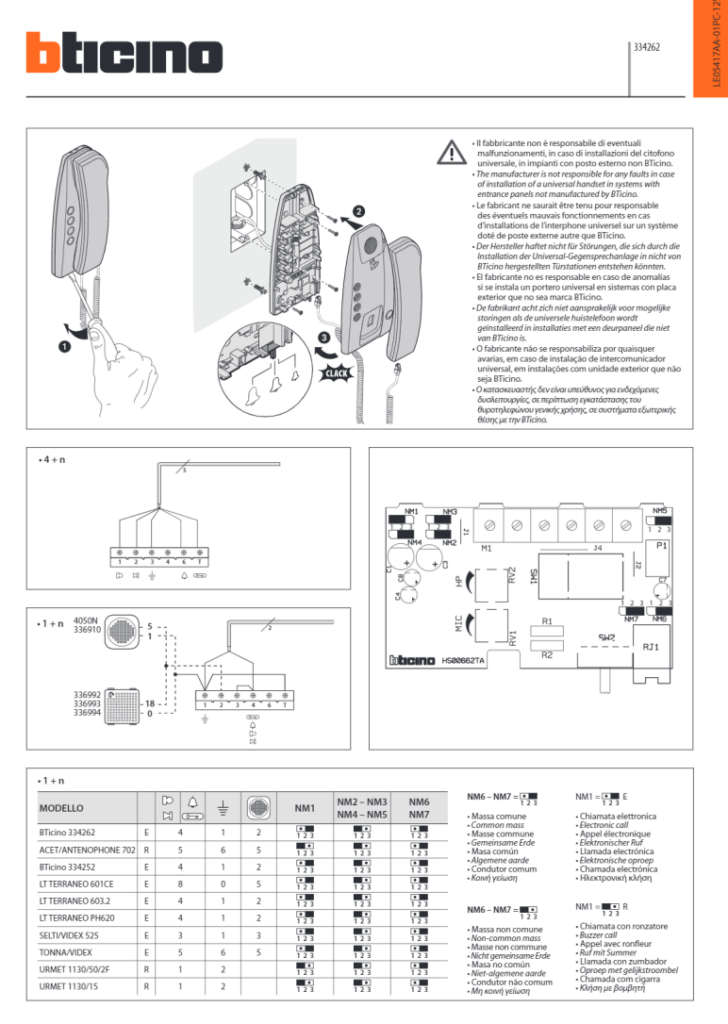

Dalle tavole della prima pagina si vede che il montaggio è piuttosto semplice dal punto di vista meccanico. Il citofono viene fissato alla parete tramite una base, poi il corpo dell’apparecchio si aggancia frontalmente fino allo scatto di chiusura. Il manuale mostra chiaramente la sequenza con cui si sfila la cornetta, si fissa la piastra, si eseguono i collegamenti e infine si richiude il corpo del citofono. Questa parte del documento è importante perché fa capire che il 334202 è stato pensato per essere installato come sostituzione di un posto interno esistente, in modo abbastanza rapido, senza una complessità meccanica particolare. La semplicità dell’involucro, però, non deve trarre in inganno, perché la vera complessità del prodotto è interna e riguarda la configurazione elettrica. Già nella stessa pagina si vedono infatti due schemi di principio, uno per impianti 4+n e uno per impianti 1+n, insieme alla rappresentazione del circuito interno con una serie di ponticelli o microconnessioni identificati come NM1, NM2, NM3, NM4, NM5, NM6 e NM7. Questi elementi sono il cuore del funzionamento del citofono universale, perché permettono di adattarlo ai diversi standard di chiamata, massa comune, massa non comune e modalità di suoneria utilizzati da marche e impianti differenti.
Il manuale presenta quindi il 334202 come un apparecchio capace di lavorare sia su impianti a 4+n sia su impianti a 1+n. Questa distinzione è fondamentale, perché i due mondi hanno logiche di cablaggio differenti. Nella configurazione 4+n, il citofono si collega a una morsettiera identificata con numeri e simboli relativi alle funzioni audio, chiamata, massa e apertura serratura. Nella configurazione 1+n, invece, il documento mostra una logica differente, in cui oltre ai morsetti principali compare la compatibilità con specifici altoparlanti o moduli esterni identificati dai codici 4050N, 336910, 336992, 336993 e 336994. Il fatto che il manuale riporti entrambe le architetture significa che il 334202 è stato progettato proprio per sostituire citofoni di differenti generazioni e costruttori, adattandosi sia ai sistemi più classici sia a quelli a filo comune evoluto. Questa doppia compatibilità spiega perché la seconda metà del documento sia quasi interamente composta da grandi tabelle di corrispondenza. In sostanza, il manuale non racconta il prodotto in modo discorsivo, ma insegna a “tradurre” il vecchio impianto nel linguaggio del nuovo citofono.
Una delle cose più interessanti che emergono dal manuale è il modo in cui BTicino ha reso possibile questa compatibilità universale. Il circuito interno del citofono può essere configurato con combinazioni diverse dei ponticelli NM1, NM2, NM3, NM4, NM5, NM6 e NM7. Accanto a questi, il manuale distingue anche due tipi di funzionamento della chiamata, identificati con le lettere E e R. La legenda chiarisce che E corrisponde alla chiamata elettronica, mentre R corrisponde alla chiamata con ronzatore o buzzer. Questa distinzione è decisiva, perché molti impianti citofonici analogici tradizionali differiscono proprio per il modo in cui generano il segnale di chiamata al posto interno. Alcuni usano un segnale elettronico, altri un ronzatore meccanico o elettromagnetico. Il 334202 può gestire entrambe le situazioni, ma per farlo deve essere configurato correttamente tramite il ponticello NM1. Il manuale mostra infatti che NM1 può essere impostato in posizione E oppure in posizione R a seconda del tipo di chiamata previsto dal sistema esistente. La stessa logica vale per NM6 e NM7, che in alcune configurazioni devono essere impostati su massa comune e in altre su massa non comune. Il documento spiega questi concetti non tanto con parole, quanto attraverso una legenda grafica e l’uso sistematico delle tabelle di corrispondenza. In questo modo l’installatore può confrontare il modello del vecchio citofono o del sistema esistente e replicare sul 334202 la combinazione corretta.
La prima tabella, riportata nella parte bassa della prima pagina, riguarda gli impianti 1+n. Qui il manuale elenca una serie di modelli compatibili, tra cui BTicino 334262, vari modelli Urmet, Auta, Tonn Nividex, LT Terraneo, Selt Vide, e altri ancora. Per ciascun modello vengono indicate le corrispondenze dei morsetti, cioè quali terminali del vecchio sistema vanno associati ai morsetti 4, 1, 2, 5 e così via del nuovo citofono universale, e vengono mostrate le posizioni corrette dei ponticelli NM1, dei gruppi NM2-NM3-NM4-NM5 e dei ponticelli NM6-NM7. Questa tabella è il cuore pratico del manuale, perché permette di prendere un impianto esistente, individuare la marca e il modello del posto interno da sostituire, e trasferire in modo corretto i collegamenti e le impostazioni sul 334202. La presenza di numerosi modelli di marche differenti dimostra che il prodotto è stato concepito proprio come citofono di sostituzione universale, pensato per semplificare gli interventi su impianti eterogenei. Il manuale, quindi, non vuole insegnare una nuova logica impiantistica, ma fornire uno strumento di adattamento.
La seconda pagina estende questa stessa logica agli impianti 4+n e contiene una tabella ancora più lunga. Anche qui i modelli compatibili sono moltissimi: ACT, Amper, Auta, Bell System, BPT, Citesa, Comelit, Elvox, Farfisa, Fermax, Fringe, Golmar, LT Terraneo, Ritto, Siedle, Sprint, Teguì, Televés, Tesla, Tono, Urmet, Videx, Yus Phone e molti altri. Per ciascuno il manuale indica il tipo di chiamata, elettronica o a ronzatore, la corrispondenza dei morsetti del vecchio apparecchio con quelli del 334202, e la posizione corretta dei ponticelli interni. La tabella è accompagnata da una nota importante: sono esclusi gli impianti intercomunicanti e i sistemi con centralino di portineria. Questo dettaglio è molto rilevante, perché delimita il campo di utilizzo del prodotto. In altre parole, il 334202 può sostituire moltissimi citofoni analogici classici, ma non è da considerare una soluzione universale assoluta per qualsiasi impianto citofonico complesso. Se l’impianto prevede intercomunicazione tra posti interni o logiche di portineria con centralino, occorre valutare soluzioni differenti. Il manuale precisa anche che il livello audio del citofono universale può variare leggermente rispetto a quello del citofono originale. Questa osservazione è molto onesta e importante, perché ricorda che l’adattamento universale comporta talvolta piccoli compromessi prestazionali, pur mantenendo la funzionalità generale del sistema.
Dal punto di vista funzionale, anche se il manuale non si dilunga con descrizioni estese del frontale, dalle immagini si capisce che il 334202 mantiene un’impostazione classica a cornetta, con pulsante apriporta frontale e comandi laterali. La forma dell’apparecchio è quella tipica di un posto interno tradizionale, pensato per sostituire vecchi citofoni in abitazioni e condomìni senza richiedere un cambiamento radicale nell’esperienza d’uso dell’utente. Questo è coerente con la filosofia del prodotto: chi installa il 334202 di solito lo fa per rinnovare o sostituire un terminale guasto, non per trasformare l’impianto in qualcosa di totalmente diverso. Il valore del dispositivo sta quindi nella retrocompatibilità e nella capacità di adattarsi a cablaggi esistenti, più che nell’introduzione di funzioni avanzate. Tuttavia proprio questa apparente semplicità nasconde la sua utilità, perché in ambito manutentivo un citofono universale di questo tipo permette di risolvere moltissimi casi senza dover sostituire l’intero impianto di comunicazione.
Un altro aspetto importante del manuale è il richiamo continuo alla corretta identificazione dei morsetti. Le tabelle non si limitano a dire “compatibile con questo modello”, ma indicano esattamente come tradurre i vecchi morsetti nel nuovo schema BTicino. Ciò significa che l’installatore deve lavorare con precisione, riconoscendo i terminali del vecchio citofono, verificando il tipo di chiamata e impostando di conseguenza i ponticelli interni. Il manuale, anche se sintetico, richiede una certa competenza, perché non propone una procedura automatica. Al contrario, presuppone che chi interviene sappia leggere un impianto esistente e confrontarlo con le tabelle fornite. Questo spiega anche la forte presenza di simboli e codici grafici: il documento è pensato come strumento operativo da banco o da cantiere, più che come brochure descrittiva.
Le avvertenze di sicurezza, riportate in molte lingue nella seconda pagina, completano il quadro e ribadiscono il taglio professionale del prodotto. Il manuale afferma che il citofono deve essere installato in conformità con le regole di installazione e preferibilmente da un elettricista qualificato, perché un’installazione impropria o un uso improprio possono comportare rischio di shock elettrico o incendio. Viene anche specificato di non aprire, smontare, alterare o modificare l’apparecchio salvo quanto indicato nelle istruzioni, e di utilizzare esclusivamente accessori a marchio BTicino. Queste indicazioni, pur generiche, sono importanti perché ricordano che il 334202 non è un dispositivo elettronico consumer da collegare senza attenzione, ma un componente di impianto che richiede metodo e competenza. Il riferimento specifico agli accessori BTicino è coerente con la logica del manuale, che punta a garantire il corretto funzionamento del sistema usando componenti e configurazioni controllate.
Manuale di Istruzioni Citofono BTicino 334202 PDF
Per facilitare l’installazione, l’utilizzo e la manutenzione del vostro citofono BTicino 334202, abbiamo reso disponibile il manuale di istruzioni in formato PDF. Questo documento ufficiale fornisce tutte le informazioni necessarie per un corretto funzionamento dell’apparecchio, oltre a utili indicazioni su configurazione, collegamenti e risoluzione dei problemi più comuni. Di seguito è possibile scaricare gratuitamente il manuale completo per consultarlo comodamente in qualsiasi momento.
