In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il videocitofono BTicino Classe100 X16E (modello 344682). Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, oltre a suggerimenti utili per la manutenzione e la risoluzione dei problemi più comuni. Consultando questa guida, sarà semplice sfruttare al meglio tutte le funzionalità offerte dal videocitofono e garantirne un funzionamento ottimale.
Cosa Troverai nel Manuale Utente Manuale Videocitofono BTicino Classe100 X16E 344682
Il manuale del videocitofono BTicino Classe100 X16E 344682 presenta un dispositivo che, pur appartenendo alla famiglia dei posti interni per impianti 2 FILI, è molto più evoluto di un semplice monitor con funzione di risposta. Il documento lo descrive infatti come un videocitofono vivavoce con display a colori da 5 pollici in formato 16:9, dotato di connessione Wi-Fi, di funzione teleloop per utenti con protesi acustiche compatibili, di una serie di tasti programmabili e della possibilità di dialogare con l’app Door Entry CLASSE100X. Già dalle prime pagine emerge con chiarezza che il prodotto è stato pensato per unire tre aspetti: la praticità della videocitofonia tradizionale, la flessibilità di configurazione tipica dei sistemi BTicino 2 FILI e una componente smart che permette di estendere alcune funzioni allo smartphone. Il manuale non si limita quindi a spiegare come rispondere a una chiamata o come aprire una serratura, ma costruisce un quadro più ampio in cui il Classe100 X16E diventa un punto di controllo dell’ingresso domestico, capace di offrire regolazioni locali, attivazioni personalizzabili, funzioni speciali e gestione della connettività.
Dal punto di vista fisico, il documento descrive un apparecchio molto sottile, con dimensioni di 164 millimetri di larghezza, 165 di altezza e 20,5 di spessore. La parte frontale ospita l’altoparlante, il display, il LED di indicazione Wi-Fi, il LED per l’esclusione della suoneria, vari tasti a sfioramento programmabili, il tasto di apertura serratura, il tasto di attivazione del posto esterno e di ciclamento, le guide tattili per non vedenti, il tasto di chiusura della comunicazione, il microfono, il tasto luci scale e il tasto di attivazione della comunicazione. Il manuale specifica che, alla pressione, i tasti si illuminano ed emettono un beep, ma precisa anche che il segnale acustico può essere disattivato con una procedura dedicata. Spiega inoltre la funzione dei LED: quello del Wi-Fi lampeggia rosso se la connessione wireless è attiva ma non collegata a una rete, resta spento se il Wi-Fi è disabilitato o correttamente funzionante, e si accende rosso fisso quando il Classe100 X16E sta scambiando dati con l’app Door Entry CLASSE100X. Il LED dell’esclusione suoneria lampeggia rosso quando la suoneria è disattivata. Il LED del tasto comunicazione lampeggia verde quando c’è una chiamata in arrivo, mentre quello del tasto di chiusura lampeggia rosso quando una chiamata è in corso. Il manuale aggiunge una nota importante riguardo alla funzione “serratura sicura”: se alla pressione dei tasti legati all’attivazione di una serratura i LED lampeggiano in bianco, significa che questa funzione è attiva e i tasti risultano temporaneamente disabilitati. Questa parte del documento è molto utile perché insegna a leggere il dispositivo anche senza entrare nei menu, semplicemente osservando il comportamento dei tasti e dei LED.
La descrizione generale chiarisce poi che il Classe100 X16E è un videocitofono vivavoce con sette tasti capacitivi e due tasti fisici dedicati alle funzioni principali di risposta e chiusura chiamata. I tasti aggiuntivi consentono non solo le operazioni classiche, come apertura serratura e accensione del posto esterno, ma anche la personalizzazione di azioni rapide. Il manuale cita tra gli esempi l’intercom, l’attivazione di una serratura aggiuntiva e attivazioni generiche. Viene anche spiegato che il dispositivo è dotato di una levetta laterale, cioè un joystick, con cui si regolano colore, luminosità e contrasto del display, volume della fonica, volume del tono di chiamata e configurazione Wi-Fi. In altre parole, il Classe100 X16E unisce una superficie frontale ordinata e pulita a una logica di configurazione laterale che evita di affollare il frontale con troppi controlli. La presenza della connessione Wi-Fi amplia poi il quadro, perché rende possibile associare il videocitofono all’app Door Entry CLASSE100X, disponibile per Android e iOS, da cui si possono gestire ricezione chiamata, apertura serrature, attivazione del posto esterno, ciclamento, aggiornamento firmware e attivazioni aggiuntive. Il manuale segnala anche come accessorio correlato il supporto da tavolo 344692, il che significa che il dispositivo può essere installato non solo a parete ma anche in una configurazione appoggiata.
Dal punto di vista tecnico, il manuale riporta valori piuttosto significativi. L’alimentazione è compresa fra 18 e 27 Vdc, l’assorbimento massimo da bus SCS in stand-by è di 37 mA e quello in funzionamento arriva a 400 mA. La sezione massima dei cavi per ogni morsetto è di 2 x 1 mm² e la temperatura di funzionamento va da 5 a 40 °C. Per la parte wireless il documento specifica la conformità allo standard 802.11 b/g/n, con frequenza 2.4–2.4835 GHz, potenza di trasmissione inferiore a 20 dBm e protocolli di sicurezza WEP, WPA e WPA2. Per il teleloop indica una frequenza 0–9 kHz e una potenza di trasmissione inferiore a 1.005 A/m. Vengono inoltre elencate le porte e i protocolli utilizzati dal Classe100 X16E e dall’app Door Entry, come SIP sulla porta 5228, UDP dinamico per lo streaming multimediale, MQTT sulla porta 8883 per il collegamento cloud e HTTP/HTTPS sulle porte 80 e 443. Questa parte, apparentemente molto tecnica, serve a far capire che il dispositivo non è un semplice monitor connesso in modo generico, ma un apparato di rete che utilizza protocolli specifici per la comunicazione remota, la fonia e l’aggiornamento.
La vista posteriore del dispositivo spiega poi gran parte della sua logica impiantistica. Sul retro si trovano la presa mini USB per l’aggiornamento firmware del dispositivo, il microinterruttore ON/OFF per la funzione “serratura sicura”, la sede dei configuratori, il microinterruttore di terminazione di tratta, il microinterruttore per abilitare l’alimentazione supplementare, i morsetti per il collegamento al BUS SCS 2 FILI, i morsetti per un pulsante esterno di chiamata al piano, quelli per una suoneria supplementare, i morsetti 2–1 per l’alimentazione supplementare e il joystick per regolazioni e programmazioni. Il manuale sottolinea che il dispositivo deve essere configurato solo fisicamente e introduce i tre parametri fondamentali della configurazione BTicino, cioè N, P e M. N è il numero del posto interno, quindi il suo indirizzo di riconoscimento all’interno dell’impianto; P è l’associazione con il posto esterno, cioè il riferimento che identifica quale posto esterno viene autoacceso alla prima pressione del tasto dedicato e quale serratura si attiva premendo il tasto con il videocitofono a riposo; M è la modalità di funzionamento, che assegna una funzione ai quattro tasti programmabili e permette anche di attivare funzioni speciali. Già questa struttura fa capire che il Classe100 X16E, pur essendo apparentemente semplice lato utente, è molto ricco sul piano dell’integrazione impiantistica.
Le pagine centrali del manuale sono quasi interamente dedicate alle modalità dei tasti funzione. Qui emerge una delle caratteristiche più importanti del prodotto. I quattro tasti programmabili possono assumere ruoli diversi in base al valore impostato in M. Il documento mostra numerose combinazioni. In una modalità, per esempio, un tasto diventa intercom “su se stesso”, inviando la chiamata a tutti gli apparecchi con uguale indirizzo, mentre gli altri possono attivare direttamente un posto esterno configurato con P+1, oppure aprire la serratura del posto esterno P+1 o P+2 senza chiamata, o ancora attivare l’attuatore 346210 o gli attuatori serratura 346230 e 346260. In altre modalità il dispositivo può gestire intercom all’interno dell’appartamento in impianti con interfaccia 346850, oppure intercom tra appartamenti in impianti senza interfaccia di appartamento, o ancora intercom generale verso tutti gli apparecchi dell’appartamento o dell’impianto monofamiliare. Alcune configurazioni permettono anche di richiamare un posto interno preimpostato, tipicamente quello con N=1, che riceve le chiamate intercom ma non le invia. È evidente che il manuale vuole mostrare che il Classe100 X16E non è limitato a poche azioni fisse, ma può essere adattato a impianti anche complessi, con più ingressi, più serrature e più posti interni. Viene inoltre spiegato che esistono versioni delle stesse modalità arricchite da funzioni speciali come “studio professionale”, “cerca persone” o la combinazione di entrambe. Lo “studio professionale” consente l’apertura automatica della serratura all’arrivo di una chiamata, mentre il “cerca persone” permette la diffusione di un messaggio vocale tramite gli altoparlanti dell’impianto di diffusione sonora. Questa parte del manuale è fondamentale, perché mostra che la configurazione dei tasti è il vero centro della personalizzazione del prodotto.
Una sezione molto utile riguarda poi le distanze massime e le caratteristiche dei cavi. Il manuale distingue tra impianti con almeno un posto interno Classe100 X16E e impianti realizzati solo con posti interni Classe100 tradizionali. Per il Classe100 X16E fornisce una tabella molto dettagliata relativa alle tratte A, B, C e D. La tratta A, cioè quella tra posto esterno e posto interno più lontano, può raggiungere 200 metri con cavo BTicino 336904 in diverse configurazioni, mentre con due cavi normali sopra 0,2 mm² resta a 50 metri. Con doppino telefonico twistato da 0,28 mm² si arriva a 140 metri e con un doppino di cavo dati multicoppia CAT5 a valori variabili fra 110 e 180 metri a seconda del numero di posti interni e pulsanti. La tratta C, cioè tra alimentatore e posto interno più lontano, presenta valori differenti a seconda che il collegamento sia entra/esci o con derivatore. La tratta D, tra posto esterno e serratura, può arrivare fino a 100 metri con 1 mm². La tratta B, tra posto esterno e alimentatore, può arrivare a 200 metri con cavo 336904 in alcune condizioni. Queste tabelle non sono un dettaglio secondario: mostrano che il prodotto, pur molto ricco di funzioni, richiede una progettazione accurata del cablaggio per garantire un funzionamento corretto, soprattutto in impianti plurifamiliari o con parecchi posti interni.
Le pagine successive mostrano proprio alcuni esempi di collegamento. C’è uno schema di impianto plurifamiliare con un Classe100 X16E per appartamento, uno schema con posti interni aggiuntivi fino a un massimo di tre per appartamento, uno schema con posti interni aggiuntivi senza alimentatore supplementare ma con nodo audio/video, uno schema monofamiliare e uno schema bifamiliare. Il manuale mette bene in evidenza alcune regole generali: è consigliato installare il Classe100 X16E vicino al router Wi-Fi, per ottenere le migliori prestazioni è opportuno installare un solo Classe100 X16E per ogni rete Wi-Fi e un solo Classe100 X16E per appartamento, e il dispositivo deve essere installato solo in impianti interamente realizzati con tecnologia 2 fili. Queste indicazioni chiariscono la vocazione del prodotto: è un posto interno smart, ma la sua parte wireless ha limiti progettuali precisi che vanno rispettati per non degradare l’esperienza d’uso.
Un capitolo molto chiaro del manuale riguarda l’uso del joystick e i menù di regolazione. Il joystick laterale serve sia per le regolazioni rapide sia per entrare nei menù avanzati. Una pressione conferma una scelta, una pressione prolungata di oltre 5 secondi permette di entrare nella modalità regolazione, mentre il movimento verso l’alto o il basso consente di scorrere tra le pagine o modificare un livello. Da stand-by, premendo il joystick si attiva il display e si accede al menù Regolazioni e Impostazioni Wi-Fi. Le pagine disponibili comprendono il collegamento all’app Door Entry CLASSE100X, la regolazione del volume della suoneria, l’attivazione o disattivazione della funzione studio professionale, la configurazione Wi-Fi, le informazioni del dispositivo e l’uscita dal menù. La regolazione del volume della suoneria è spiegata passo per passo: si seleziona la pagina, si preme il joystick, il sistema riproduce la suoneria al livello corrente, poi si modifica il livello da 1 a 8 e si conferma. Il livello minimo equivale all’esclusione della suoneria, e in questo caso il LED dedicato lampeggia rosso. Anche la funzione studio professionale può essere attivata o disattivata dallo stesso menù, ma il manuale precisa che deve essere stata prima configurata come funzione speciale e che non può essere attiva contemporaneamente a “serratura sicura” e “stato porta”.
La parte dedicata al Wi-Fi è uno degli aspetti più moderni del documento. Il menù apposito permette di vedere la rete Wi-Fi a cui il dispositivo è collegato, di disattivare la rete, di resettare la rete Wi-Fi e di resettare completamente il dispositivo. Il manuale specifica che, per collegare il Classe100 X16E alla rete Wi-Fi e all’app, bisogna inizialmente eseguire la procedura di associazione con Door Entry CLASSE100X. Se si disattiva la rete Wi-Fi, il dispositivo resta ancora autenticato ma non attivamente collegato; se invece si esegue il reset della rete Wi-Fi, il dispositivo viene scollegato e per ricollegarlo bisogna completare la procedura guidata dall’app nella sezione Impostazioni/Set_Wi-Fi. Nel caso del reset completo del dispositivo, il manuale avverte chiaramente che vengono eliminati tutti i dati relativi agli account associati e al Wi-Fi. La schermata Info dispositivo mostra poi dati come rete Wi-Fi, IP, netmask, gateway, DNS, versione firmware, MAC address e i configuratori N, P e M. Questa trasparenza sulle informazioni di rete è molto utile perché trasforma il videocitofono in un dispositivo tecnicamente leggibile anche dall’utente evoluto o dall’installatore in fase di verifica.
Durante una comunicazione audio o video, il manuale spiega che è possibile intervenire sui parametri in tempo reale. Premendo il joystick durante una connessione con un posto interno o esterno, si entra nella regolazione dei parametri audio/video. Il display mostra il tipo di parametro e il livello impostato. I parametri regolabili sono il volume della fonica, ma solo con fonica attiva, la luminosità dell’immagine, il contrasto e il colore. La procedura è sempre la stessa: si seleziona il parametro, si entra nella modifica, si regola il livello, si conferma e poi si può passare al parametro successivo o uscire. Questa parte del manuale è importante perché mostra che il prodotto è pensato per essere adattivo: l’utente può migliorare l’esperienza di comunicazione in base alle condizioni reali del momento, per esempio se l’immagine appare troppo scura o la voce troppo bassa.
Il menù Impostazioni, accessibile tenendo premuto il joystick per almeno 5 secondi, consente altre personalizzazioni. Il manuale descrive la possibilità di attivare o disattivare il tono dei tasti, che di default risulta disabilitato, e di associare una suoneria a un evento. I tipi di chiamata per i quali è possibile personalizzare la melodia sono la chiamata dal posto esterno principale, quella dal posto esterno secondario, la chiamata al piano, la chiamata intercom e la chiamata intercom esterno, quest’ultima disponibile solo con interfaccia 346850. Il documento specifica anche che le melodie associate a posti esterni configurati con S=2 e S=3 sono predefinite e non modificabili. La procedura guidata mostra come scegliere il tipo di chiamata, ascoltare le melodie e confermare quella desiderata. Questo conferma l’attenzione del prodotto per la personalizzazione dell’uso quotidiano, permettendo all’utente di riconoscere subito dall’audio quale tipo di evento sta avvenendo.
Nelle ultime pagine compaiono alcune funzioni speciali molto interessanti. Il cerca persone, se attivato, permette di diffondere un messaggio vocale parlato al microfono del Classe100 X16E sugli altoparlanti dell’impianto di diffusione sonora. Lo stato porta segnala la condizione della serratura: se la porta è aperta il LED serratura lampeggia, se è chiusa rimane spento. Questa funzione è disponibile solo se l’impianto prevede gli accessori necessari. La serratura sicura, invece, impedisce di aprire la serratura del posto esterno quando il posto interno è in stand by: l’apertura è permessa solo quando c’è una comunicazione fonica in corso. Il manuale precisa che, quando questa funzione è attiva, tutti i tasti che in qualsiasi configurazione prevedono l’attivazione di una serratura risultano disattivati e, se premuti, fanno lampeggiare il relativo LED bianco. Infine c’è il teleloop, funzione dedicata ai portatori di protesi acustiche con selettore T. Il documento consiglia di posizionarsi frontalmente al dispositivo a una distanza di 25–35 centimetri per ottenere il corretto accoppiamento magnetico, e avverte che la presenza di metallo e di rumori di fondo generati da apparecchiature elettriche o elettroniche può compromettere la qualità del dispositivo di accoppiamento. Questa attenzione all’accessibilità è un elemento di grande valore del prodotto.

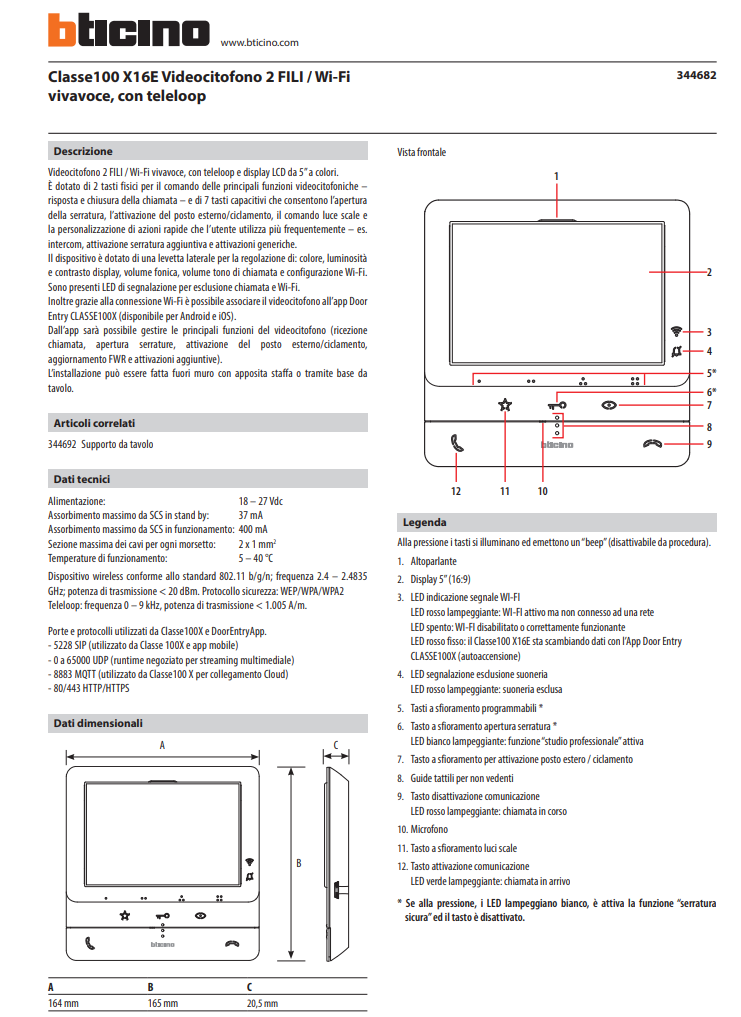

Manuale di Istruzioni Manuale Videocitofono BTicino Classe100 X16E 344682 PDF
Per facilitare l’installazione, la configurazione e l’utilizzo del videocitofono BTicino Classe100 X16E 344682, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Questo documento fornisce tutte le informazioni necessarie per un corretto funzionamento dell’apparecchio, dalle procedure di montaggio alle indicazioni sulle principali funzioni e impostazioni. Scaricando il manuale, avrai sempre a portata di mano una guida dettagliata per risolvere eventuali dubbi o problematiche che possono sorgere durante l’uso quotidiano del tuo videocitofono.
