In questa pagina puoi trovare il manuale di istruzioni del cronotermostato Lafayette 091 in formato PDF, pronto per essere consultato o scaricato gratuitamente. Il documento ti guiderà passo dopo passo nell’installazione, nella programmazione e nell’utilizzo corretto del dispositivo, fornendo tutte le informazioni necessarie per sfruttare al meglio le sue funzionalità e gestire in modo efficiente la temperatura degli ambienti. Se hai bisogno di chiarimenti sulle impostazioni o sulle modalità di funzionamento, il manuale rappresenta un valido supporto per risolvere rapidamente ogni dubbio.
Cosa Troverai nel Manuale Utente Cronotermostato Lafayette 091
Il manuale del cronotermostato Lafayette 091 descrive un dispositivo concepito per gestire in modo programmabile il riscaldamento domestico e, all’occorrenza, anche un impianto di raffreddamento, con una logica semplice ma molto concreta: mantenere una temperatura di comfort quando la casa è abitata e ridurre i consumi nei momenti in cui non serve climatizzare allo stesso livello. Fin dalle prime righe il documento chiarisce infatti che il cronotermostato non è un semplice interruttore termico, ma un apparecchio programmabile capace di adattare automaticamente la temperatura ambiente nell’arco della giornata. Il manuale insiste anche su alcune avvertenze fondamentali che definiscono il contesto corretto d’uso. Prima dell’installazione bisogna staccare il collegamento di rete, il montaggio deve essere eseguito da un tecnico elettricista e il dispositivo non va posizionato vicino a fonti di calore come televisori, stufette, termosifoni o frigoriferi. Inoltre non deve essere installato in zone colpite direttamente dai raggi del sole o in angoli privi di sufficiente circolazione d’aria, perché in tali condizioni il sensore non riuscirebbe a leggere correttamente la temperatura dell’ambiente e la regolazione risulterebbe falsata. Già da questa introduzione si capisce che il manuale considera il posizionamento del cronotermostato una parte essenziale del suo corretto funzionamento, non un dettaglio secondario.

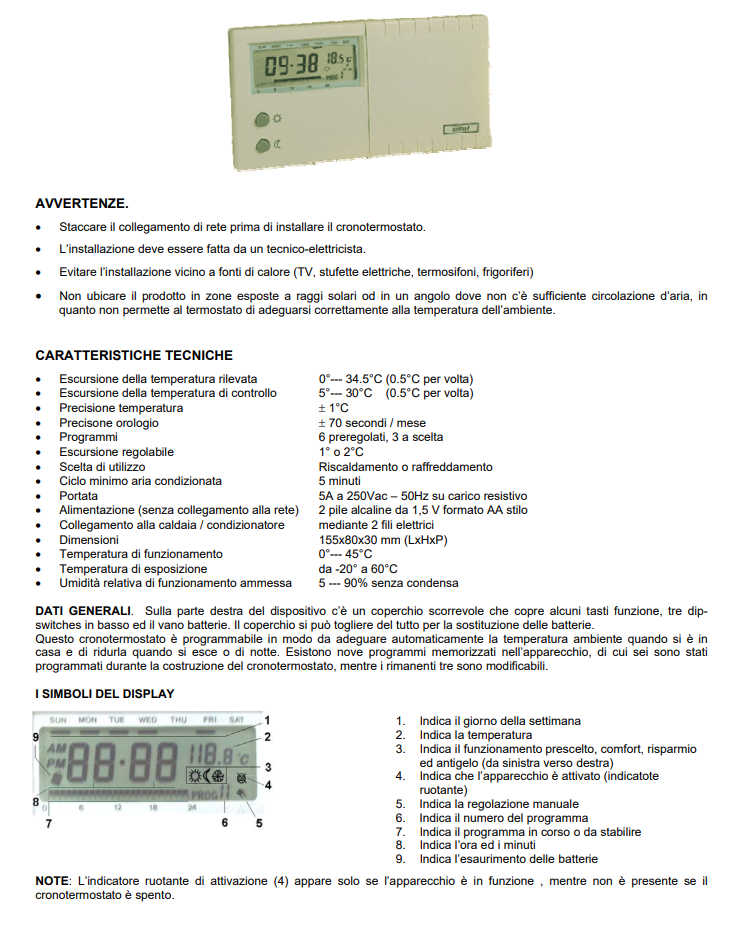

Le caratteristiche tecniche riportate nel manuale aiutano a capire bene il livello del prodotto e il suo campo di utilizzo. Il cronotermostato rileva temperature comprese tra 0 e 34,5 °C con passi di 0,5 °C e consente di impostare la temperatura di controllo da 5 a 30 °C, sempre con incrementi di mezzo grado. La precisione della misura termica è di circa ±1 °C, mentre quella dell’orologio è dichiarata in ±70 secondi al mese. Il manuale specifica che sono presenti sei programmi preregolati e tre programmi a scelta dell’utente, che l’escursione di intervento può essere impostata a 1 °C oppure 2 °C, e che l’apparecchio può essere usato sia per il riscaldamento sia per il raffreddamento. Viene anche indicato un ciclo minimo di cinque minuti per gli impianti di aria condizionata, una portata di 5 A a 250 Vac su carico resistivo, alimentazione autonoma tramite due pile stilo alcaline da 1,5 V e collegamento alla caldaia o al condizionatore mediante due fili. Le dimensioni sono piuttosto contenute, 155 x 80 x 30 mm, e le condizioni ambientali ammesse vanno da 0 a 45 °C in esercizio, con umidità relativa compresa tra il 5 e il 90% senza condensa. Questi dati mostrano che il Lafayette 091 è un cronotermostato domestico classico, pensato per essere semplice da installare e sufficientemente completo da gestire la programmazione settimanale in una casa normale.
Il manuale dedica poi spazio alla descrizione generale del dispositivo e alla disposizione dei comandi. Sul lato destro si trova un coperchio scorrevole che protegge alcuni tasti funzione, tre dip switch nella parte bassa e il vano batterie. Questo coperchio può essere rimosso del tutto per facilitare la sostituzione delle pile. Il documento spiega anche che il cronotermostato è programmabile per adattare in automatico la temperatura dell’ambiente quando si è in casa e ridurla quando si esce o durante la notte. Esistono nove programmi memorizzati complessivamente, di cui sei già impostati in fabbrica e tre modificabili. È un’informazione importante perché chiarisce subito il tipo di approccio adottato dal prodotto: non si costruisce necessariamente tutta la programmazione da zero, ma si può partire da profili già pronti e, quando serve, personalizzare quelli liberi. Questa impostazione rende il 091 abbastanza accessibile anche a utenti che non vogliono entrare in una programmazione troppo complicata.
La spiegazione dello schermo è una delle parti più utili del manuale, perché permette di interpretare con chiarezza le informazioni mostrate dal cronotermostato. Il visore indica il giorno della settimana, la temperatura, il funzionamento prescelto fra comfort, risparmio e antigelo, lo stato di attivazione dell’apparecchio tramite un indicatore ruotante, l’eventuale regolazione manuale, il numero del programma selezionato, il profilo del programma in corso o da impostare, l’ora con minuti e il simbolo di esaurimento delle batterie. Il manuale precisa anche che l’indicatore ruotante compare solo quando l’apparecchio è realmente attivo, mentre non è presente se il cronotermostato è spento. Questa spiegazione è importante perché il display del Lafayette 091 non mostra solo un valore termico, ma rappresenta anche lo stato generale della macchina, il programma scelto e l’eventuale presenza di una deroga manuale. In altre parole, il manuale aiuta a leggere il cronotermostato come un piccolo pannello di controllo, non come un semplice termometro con relè.
L’avvio dell’apparecchio è descritto con una procedura molto chiara. Il cronotermostato funziona con due batterie stilo, che vanno inserite sotto il coperchio laterale rispettandone la polarità. Una volta posizionate correttamente, il visore LCD si accende. Se il dispositivo non dovesse funzionare in modo corretto, il manuale invita a ricontrollare la polarità delle pile e a premere il pulsante di reset usando la punta di una penna a sfera. È interessante notare che il manuale vieta espressamente l’uso di una matita per questa operazione, perché eventuali residui di grafite potrebbero danneggiare il cronotermostato. Questo è un dettaglio piccolo ma significativo: il documento non dà per scontato che qualunque oggetto appuntito vada bene, ma mette in guardia contro un errore pratico reale. Dopo l’avvio o il reset, il display si presenta in uno stato iniziale predefinito, dal quale si può iniziare la configurazione del giorno, dell’ora e delle temperature.
La regolazione del giorno e dell’ora è il primo passaggio operativo vero e proprio. Per impostare il giorno della settimana bisogna usare il tasto “d”, per l’ora il tasto “h” e per i minuti il tasto “m”. Il manuale propone anche un esempio concreto: se dopo l’avvio il display mostra SUN – 00:00 e si vuole impostare martedì alle 11:23, bisogna premere due volte il tasto del giorno, undici volte quello dell’ora e ventitré volte quello dei minuti. Aggiunge inoltre che, tenendo premuto il tasto del giorno o dell’ora/minuti per più di due secondi, l’avanzamento diventa rapido, così da evitare pressioni troppo lunghe e ripetitive. Questa parte del manuale è molto chiara e trasmette bene la logica di funzionamento del prodotto, che si basa su tasti fisici dedicati e su una regolazione diretta, senza menu complessi. È importante anche perché tutta la programmazione oraria dipende dalla corretta impostazione iniziale del tempo.
Subito dopo, il manuale affronta il controllo e il cambio della temperatura. Premendo il tasto Temp si attiva la funzione di verifica e modifica. Sul display appare lampeggiante un valore di temperatura. A questo punto bisogna usare il tasto D oppure A per variare la temperatura di comfort o quella di risparmio, poi confermare con OK per tornare alla condizione normale. Il range disponibile va da 5 a 30 °C. Il documento precisa anche che non è sempre necessario premere OK, perché dopo 15 secondi di inattività il display torna automaticamente alla schermata normale. Questa parte spiega un aspetto fondamentale del cronotermostato, cioè la presenza di due livelli di temperatura operativa principali. La temperatura di comfort è quella da mantenere quando si desidera il massimo benessere, mentre quella di risparmio è pensata per ridurre i consumi nei momenti meno importanti. Il manuale costruisce gran parte della logica del dispositivo proprio attorno a queste due condizioni.
La regolazione manuale è una delle funzioni più interessanti del Lafayette 091, perché permette di scavalcare temporaneamente la programmazione automatica senza dover riscrivere il programma. Il manuale spiega che, premendo il tasto D, si forza la temperatura di comfort, mentre premendo il tasto A si passa a quella di risparmio. La temperatura scelta resta valida fino alla fine del programma in corso, dopodiché il cronotermostato torna a seguire quanto previsto dalla programmazione giornaliera. Se si vuole annullare la funzione scelta, basta premere OK. Il documento propone un esempio molto chiaro: se si preme il tasto A mentre il sistema è in comfort, si passa al risparmio e sul display compare il simbolo della mano, che segnala la regolazione manuale. La nuova condizione resta valida fino al successivo punto di cambio previsto dal programma. In questo modo il manuale mostra che la regolazione manuale non sostituisce definitivamente il programma, ma rappresenta una deroga temporanea e intelligente.
Ancora più flessibile è la funzione timer, che il manuale presenta come alternativa alla regolazione manuale semplice. Tenendo premuto per più di due secondi il tasto D o A, sul display appare il numero di ore da programmare, da 1 a 24. Dopo aver scelto la durata, si preme OK per tornare alla modalità normale. Il manuale sottolinea che questa funzione non modifica il valore di temperatura programmato in precedenza, ma consente di applicarlo per un numero limitato di ore. L’esempio riportato è molto efficace: se si vuole passare dalla posizione comfort a quella di risparmio per cinque ore, si tiene premuto il tasto del risparmio, si fa apparire 01 ora, poi si preme ancora fino ad arrivare a 05. Premendo OK, oppure semplicemente attendendo 15 secondi senza toccare nulla, il cronotermostato conferma l’impostazione e continua il conto alla rovescia. È una funzione molto utile nella pratica, perché permette di adattare il clima di casa a esigenze temporanee, come un’uscita imprevista o una permanenza più lunga fuori casa, senza intervenire sulla programmazione settimanale.
Il capitolo più importante del manuale è probabilmente quello relativo alla verifica e al cambio del programma. I programmi disponibili sono nove. I programmi 0, 1, 2, 3, 4 e 5 sono predefiniti, mentre i programmi 6, 7 e 8 sono modificabili. Per entrare in questa gestione si usa il tasto “Prog”, che rende modificabile il programma del giorno in corso. Premendo ancora “Prog” si passa al giorno successivo, mentre “Prog #” permette di cambiare il numero del programma assegnato al giorno selezionato. I tasti D e A servono per selezionare le temperature di comfort e di risparmio nel profilo orario, il tasto “h” aggiorna l’ora della fascia in modifica e OK conferma e ripristina la normale visualizzazione. Il manuale spiega in dettaglio i programmi preimpostati. Il programma 0 mantiene per tutto il giorno la temperatura antigelo di 7 °C. Il programma 1 imposta il comfort dalle 7:00 alle 23:00. Il programma 2 prevede comfort dalle 6:00 alle 7:00 e dalle 16:00 alle 23:00. Il programma 3 usa il comfort dalle 6:00 alle 7:00, dalle 11:00 alle 12:00 e dalle 16:00 alle 23:00. Il programma 4 mantiene il comfort per l’intera giornata, mentre il programma 5 mantiene sempre il risparmio. Questa spiegazione è molto utile perché permette all’utente di capire subito se uno dei profili predefiniti si adatta alle proprie abitudini quotidiane.
Il manuale dedica anche uno spazio a un esempio pratico di personalizzazione di un programma modificabile, ed è un passaggio molto istruttivo. Se si vuole usare il programma 6 per il sabato e si desidera fissare una temperatura di risparmio per tutta la giornata tranne che tra le 13:00 e le 18:00, bisogna selezionare il giorno sabato premendo più volte “Prog”, poi cambiare il numero di programma fino al 6 con “Prog #”. A quel punto si costruisce il profilo orario premendo il tasto A per lasciare il risparmio dalle 00:00 alle 12:00, poi usando il tasto D o “h” per avanzare fino alle 19:00 e infine tornando con A a risparmio per il resto della giornata. Questa spiegazione fa capire bene la logica di programmazione del Lafayette 091: il programma giornaliero è una sequenza temporale di stati comfort o risparmio, che si costruisce spostandosi lungo l’asse orario e assegnando le fasce desiderate. Il manuale, pur essendo breve, riesce a rendere abbastanza intuitivo un concetto che potrebbe sembrare complicato a un primo sguardo.
Il tasto Reset viene descritto come uno strumento per riportare il cronotermostato allo stato iniziale. C’è un piccolo foro a destra del tasto OK, dentro il quale si trova il comando di reset. Premendolo con la punta di una penna a sfera, l’apparecchio torna ai valori di base. Il manuale elenca con precisione cosa viene ripristinato: ore 00:00, giorno domenica, temperatura di comfort a 19 °C, temperatura di risparmio a 15 °C, tutti i sette giorni impostati sul programma 1, programmi 6, 7 e 8 con comfort per 24 ore, regolazione manuale non attiva e collegamento disattivato. Questo elenco è importante perché permette di sapere esattamente cosa si perde e cosa si reimposta in caso di azzeramento del dispositivo.
Una parte molto interessante del manuale riguarda i tre dip switch interni, che si trovano sotto il coperchio laterale. Essi controllano il sistema caldo/freddo, i ritardi di avviamento e l’escursione di temperatura. Il primo seleziona riscaldamento o raffreddamento: in posizione OFF si sceglie il riscaldamento, in posizione ON il raffreddamento. Il secondo abilita un ritardo di avvio: se è su ON, il sistema esterno si accende solo se è stato spento per più di cinque minuti. Il manuale precisa che, se si usa il cronotermostato per l’aria condizionata, questa funzione entra comunque in gioco automaticamente. Il terzo dip switch imposta l’escursione termica, cioè la differenza fra il momento in cui l’impianto si accende e quello in cui si spegne. Se è su OFF l’escursione è di 1 °C, se è su ON è di 2 °C. Il documento propone anche un esempio molto chiaro: con temperatura impostata a 20 °C ed escursione di 1 °C, il riscaldamento parte a 19,5 °C e si spegne a 20,5 °C. Con escursione di 2 °C, parte a 19 °C e si spegne a 21 °C. Questa parte del manuale è fondamentale perché mostra che il cronotermostato permette anche una piccola personalizzazione del comportamento dinamico dell’impianto, non solo della programmazione oraria.
Il controllo dell’impianto di condizionamento viene trattato in una sezione specifica, che aiuta a capire come il cronotermostato cambi logica quando viene usato in modalità raffrescamento. Il manuale spiega che, selezionando il primo dip switch, il cronotermostato può comandare un condizionatore, ma con alcune differenze rispetto al riscaldamento. In generale la temperatura di comfort nel raffreddamento è più bassa di quella di risparmio, e il funzionamento è invertito: l’impianto entra in funzione quando la temperatura ambiente è superiore a quella desiderata. Inoltre non è più attiva la funzione antigelo, il simbolo del cristallo di neve e la scritta 7 °C non compaiono più sul display e, se si seleziona il programma 0, il cronotermostato di fatto annulla il sistema di raffreddamento. Viene anche ribadito che, indipendentemente dalla posizione del secondo dip switch, il ritardo di attivazione è di almeno cinque minuti. Questa spiegazione è molto importante, perché fa capire che il cronotermostato non cambia solo icona quando passa dal caldo al freddo, ma modifica la logica di intervento e il significato di alcuni programmi.
