In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il modello FAAC 415. Il manuale contiene tutte le informazioni necessarie per l’installazione, la configurazione e la manutenzione dell’automazione per cancelli FAAC 415. Seguendo le istruzioni dettagliate, sarà possibile utilizzare il prodotto in modo corretto e sicuro, risolvendo eventuali dubbi o problematiche che possono sorgere durante l’uso. Il documento è disponibile in lingua italiana ed è facilmente consultabile sia da computer che da dispositivi mobili.
Cosa Troverai nel Manuale Utente FAAC 415
Il manuale del FAAC 415 descrive un operatore elettromeccanico per cancelli a battente progettato per trasmettere il movimento all’anta tramite un sistema a vite senza fine. Il documento ha un’impostazione tecnica ma molto lineare, e accompagna l’installatore dalla descrizione generale del prodotto fino alla messa in servizio, al funzionamento manuale e alla manutenzione periodica. Fin dall’inizio viene chiarito che il modello 415 non è una macchina autonoma pronta all’uso, ma un componente destinato a essere incorporato in una macchina più ampia, cioè un’automazione per cancello, che dovrà poi essere dichiarata conforme dal costruttore dell’impianto completo. La dichiarazione CE riportata nel manuale sottolinea proprio questo punto: l’operatore è costruito per essere assemblato con altri dispositivi e non può essere messo in servizio finché l’intero sistema non sia stato identificato e dichiarato conforme alla direttiva applicabile. Questo chiarisce bene il senso del manuale: non si limita a spiegare come fissare un motore, ma inquadra il prodotto come parte di un sistema automatico da installare secondo regole tecniche e di sicurezza precise.

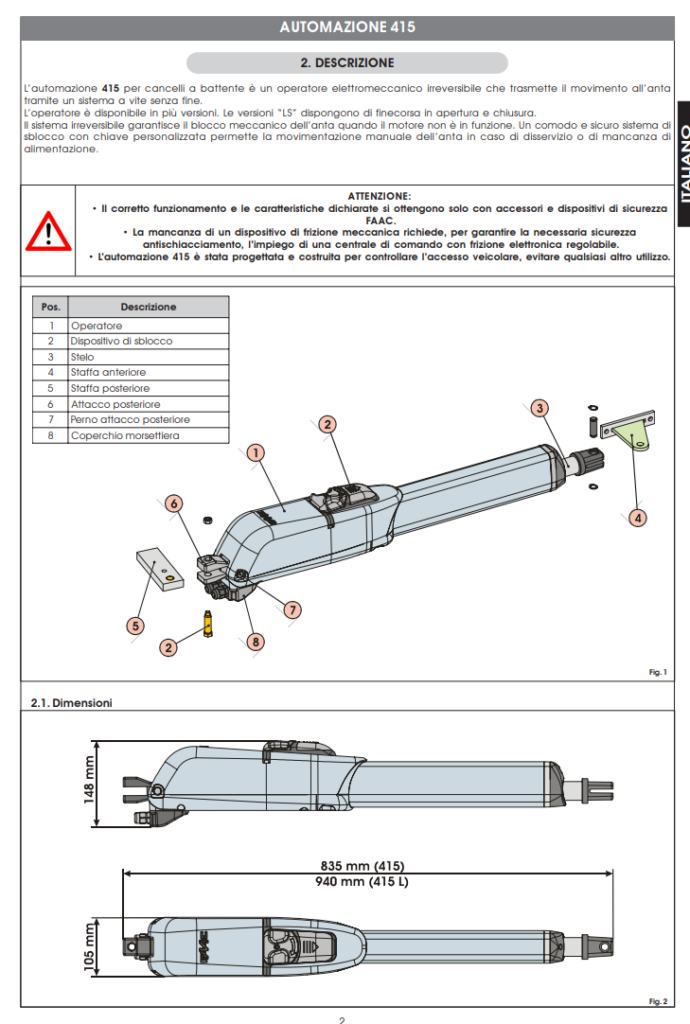

La descrizione iniziale del prodotto mette in evidenza alcune caratteristiche fondamentali del FAAC 415. Si tratta di un operatore irreversibile, cioè di un dispositivo che, una volta fermo, garantisce il blocco meccanico dell’anta senza richiedere ulteriori serrature in molte condizioni d’uso. Il moto viene trasmesso per mezzo di uno stelo azionato da vite senza fine, e questo consente una movimentazione lineare dell’anta. Il manuale spiega che il prodotto esiste in più versioni e che le varianti denominate LS sono dotate di finecorsa sia in apertura sia in chiusura. Questo è un dettaglio importante, perché distingue subito i modelli base da quelli più completi sul piano della gestione delle posizioni finali. Un altro elemento centrale è il sistema di sblocco con chiave personalizzata, che consente di passare al funzionamento manuale in caso di mancanza di alimentazione o di guasto. Il documento insiste anche su due avvertenze fondamentali: il corretto funzionamento e le prestazioni dichiarate si ottengono solo usando accessori e dispositivi di sicurezza FAAC, e la mancanza di una frizione meccanica impone, per garantire la sicurezza antischiacciamento, l’uso di una centrale con frizione elettronica regolabile. In pratica, il manuale fa capire che il 415 non va considerato come un semplice braccio motorizzato, ma come un attuatore che deve essere integrato con un’elettronica adeguata e con dispositivi di sicurezza appropriati.
Le caratteristiche tecniche riportate nel manuale aiutano a capire la gamma e le differenze fra le varie versioni. Esistono modelli a 230 volt, a 24 volt in corrente continua e a 115 volt, ciascuno disponibile in versione normale oppure LS, e nelle varianti standard o L. La potenza assorbita è di 300 watt per le versioni a 230 e 115 volt, mentre scende a 70 watt per quelle a 24 volt. La spinta dichiarata è di 300 daN per molte versioni, con alcune differenze per i modelli a 24 volt. La corsa dello stelo è di 300 o 400 mm a seconda del modello, e anche la lunghezza massima dell’anta cambia di conseguenza, arrivando in generale fino a 3 o 4 metri secondo la versione. Il manuale specifica però una condizione molto importante: con ante oltre 2,5 metri, oppure oltre 3 metri in alcuni casi, diventa obbligatorio installare un’elettroserratura per garantire correttamente il blocco dell’anta. Questo punto è essenziale perché mostra che il blocco meccanico dell’operatore ha limiti pratici legati alla dimensione dell’anta e non va interpretato in modo assoluto. Il documento riporta anche dati come la velocità dello stelo, il peso dell’operatore, il grado di protezione IP54 e la temperatura di esercizio da -20 a +55 gradi, tutti elementi che servono a collocare correttamente il prodotto dal punto di vista prestazionale e ambientale.
Il manuale dedica una parte importante alle predisposizioni elettriche di un impianto standard. Nello schema vengono mostrati due operatori, una centrale elettronica, fotocellule trasmittenti e riceventi, selettore a chiave, lampeggiatore, ricevente radio e arresti meccanici. Questa rappresentazione fa capire che il FAAC 415 lavora sempre all’interno di un insieme di componenti e che la sua installazione richiede una progettazione coordinata di alimentazione, comandi e sicurezze. Il testo raccomanda di utilizzare tubi rigidi o flessibili adatti per i cavi e insiste nel separare sempre i cavi di alimentazione da quelli di comando e degli accessori a bassa tensione, così da evitare interferenze elettriche. Già da questa parte emerge il tono del manuale: non è una guida per un montaggio improvvisato, ma un documento che presuppone attenzione alla qualità dell’impianto e all’ordine del cablaggio.
Prima dell’installazione vera e propria, il manuale chiede di eseguire verifiche preliminari sul cancello. La struttura dell’anta deve essere robusta e rigida, il movimento deve essere regolare e uniforme lungo tutta l’apertura, senza attriti anomali o impuntamenti, e le cerniere devono essere solide e in buono stato. Devono inoltre essere presenti battute meccaniche di finecorsa sia in apertura sia in chiusura. Il documento insiste anche sulla presenza di un’efficiente presa di terra per il collegamento elettrico dell’operatore. Questa parte è molto significativa perché spiega in modo implicito che un automatismo non può correggere un cancello meccanicamente scadente. Al contrario, la qualità della struttura esistente influenza direttamente affidabilità e sicurezza dell’automazione. Il manuale raccomanda infatti di eseguire prima tutti gli eventuali interventi fabbrili necessari, proprio per preparare una base meccanica adeguata.
Uno dei nuclei più tecnici del manuale riguarda le quote di installazione. Il documento spiega che la posizione dell’operatore deve essere determinata con attenzione facendo riferimento allo schema quotato e alla tabella delle misure A, B, C, D, Z, L ed E. Il significato pratico di queste misure è definire il punto esatto in cui l’operatore va fissato rispetto al pilastro e all’anta, in modo da ottenere l’angolo di apertura voluto e una cinematica corretta. Il manuale fornisce regole generali molto utili: per ottenere aperture a 90 gradi, la somma di A e B deve essere uguale a C, mentre per aperture superiori a 90 gradi deve risultare inferiore a C. Viene inoltre spiegato che quote A e B più basse producono velocità periferiche più elevate dell’anta, e che la differenza tra A e B dovrebbe rimanere entro 4 centimetri per evitare variazioni eccessive di velocità durante l’apertura e la chiusura. Un’altra indicazione importante è che la quota Z va mantenuta in modo che l’operatore non urti contro il pilastro. Per le versioni LS il manuale aggiunge una nota fondamentale: i finecorsa intervengono nei primi e negli ultimi 30 millimetri della corsa, quindi è necessario sfruttare tutta la corsa utile dell’operatore, altrimenti il campo di regolazione dei finecorsa può risultare limitato o addirittura annullato. Se le dimensioni del pilastro o la posizione della cerniera non consentono di rispettare le quote richieste, il documento suggerisce di realizzare una nicchia nel pilastro per mantenere la geometria corretta. Questa sezione è probabilmente una delle più importanti dell’intero manuale, perché da una corretta scelta delle quote dipendono fluidità di movimento, forza trasmessa e affidabilità complessiva del sistema.
La procedura di installazione degli operatori è spiegata in modo progressivo. Si parte dal fissaggio della staffa posteriore nella posizione determinata in fase di calcolo. Se il pilastro è in ferro, la staffa viene saldata direttamente; se invece il pilastro è in muratura, si utilizza un’apposita piastra opzionale fissata con sistemi adeguati, sulla quale poi viene saldata la staffa. Il manuale insiste sul fatto che, durante queste operazioni, bisogna controllare con una livella la perfetta orizzontalità della staffa. Successivamente si assembla l’attacco posteriore all’operatore, si predispone l’attuatore per il funzionamento manuale, si estrae completamente lo stelo fino a battuta, lo si riblocca e poi lo si ruota di mezzo giro o un giro in senso orario. A questo punto si assembla la staffa anteriore e si fissa l’operatore alla staffa posteriore con i perni in dotazione. Il manuale aggiunge una precauzione molto concreta: se la staffa è stata appena saldata, bisogna attendere che si raffreddi prima di fissarvi l’operatore. Questa osservazione fa capire quanto il documento sia attento anche ai rischi pratici di officina e non solo alla teoria di montaggio.
Una volta montato il retro dell’operatore, il manuale spiega come determinare il punto di fissaggio della staffa anteriore sull’anta. Bisogna chiudere il cancello e, mantenendo l’operatore perfettamente orizzontale, individuare la posizione corretta della staffa. Questa viene dapprima fissata solo provvisoriamente con due punti di saldatura. Il documento avverte che, se la struttura del cancello non consente un fissaggio sufficientemente solido, è necessario intervenire rinforzandola e creando una base stabile d’appoggio. A questo punto l’operatore viene sbloccato e si verifica manualmente che l’anta possa aprirsi completamente appoggiandosi agli arresti meccanici e che il suo movimento sia regolare e privo di attriti. Se necessario, vanno eseguite correzioni e ripetute le verifiche. Solo quando tutto funziona correttamente si può scollegare temporaneamente l’operatore dalla staffa anteriore e saldare definitivamente quest’ultima. Se non è possibile saldare, la staffa può essere avvitata con sistemi di fissaggio adeguati. Il manuale consiglia anche di ingrassare tutti i perni di fissaggio degli attacchi. Si capisce bene che il documento impone un approccio prudente: prima si prova, poi si corregge, e solo alla fine si rende definitivo il fissaggio.
Una sezione molto pratica riguarda il cablaggio dell’operatore. Nella parte inferiore dell’attuatore è alloggiata una morsettiera per il collegamento del motore, dell’eventuale finecorsa e della terra. Il manuale precisa che per il tratto mobile bisogna usare il cavo in dotazione oppure, in alternativa, un cavo per posa mobile da esterno, proprio perché questa parte dell’impianto è soggetta a movimento continuo e non può essere trattata come un normale tratto fisso. Per eseguire il cablaggio occorre aprire i fori del coperchietto, montare il pressacavo e collegare i conduttori rispettando la tabella colori. Per le versioni a 230 o 115 volt vengono identificati il comune, le due fasi e la terra, mentre per la versione a 24 volt la disposizione è diversa e la terra non è utilizzata nello stesso modo. Il manuale segnala anche un requisito particolare per le versioni omologate CSA-UL: per mantenere l’omologazione, il condensatore deve essere posizionato stabilmente all’interno di un contenitore omologato CSA-UL. Alla fine il coperchio viene richiuso con le viti in dotazione. Questa parte dimostra che il manuale non trascura l’aspetto elettrico e che pretende una posa corretta anche nei dettagli apparentemente minori, come pressacavi e tipo di cavo per il tratto mobile.
Per i modelli LS, il manuale dedica una sezione specifica ai finecorsa. Viene spiegato che questi modelli hanno finecorsa sia in apertura sia in chiusura e che richiedono perciò una centrale elettronica capace di gestire tali ingressi. Il cablaggio dei finecorsa avviene nella stessa morsettiera già usata per il motore. Occorre aprire anche il secondo foro sul coperchietto, montare un passacavo, infilare il cavo e collegarlo rispettando i colori indicati: blu per il comune, marrone per il finecorsa di chiusura e nero per il finecorsa di apertura. Il manuale insiste sull’uso di un cavo per posa mobile da esterno con conduttori di sezione 0,5 millimetri quadrati e raccomanda grande attenzione nel rispettare i colori. La regolazione dei finecorsa avviene poi meccanicamente. Dopo avere rimosso il coperchietto, si agisce sulle viti di regolazione: quella del finecorsa di chiusura viene ruotata in un senso per aumentare la corsa dello stelo e nel senso opposto per ridurla; quella del finecorsa di apertura funziona al contrario. Il manuale chiede di eseguire alcuni cicli di prova per controllare il posizionamento e, se necessario, ripetere la regolazione prima di richiudere il tutto. È una procedura abbastanza delicata, che conferma come le versioni LS offrano un controllo più evoluto delle posizioni finali, ma richiedano anche maggiore attenzione in fase di taratura.
La messa in funzione dell’automazione viene trattata in modo conciso ma chiaro. Il manuale ribadisce che prima di ogni intervento bisogna togliere alimentazione all’impianto e richiama espressamente i punti relativi agli obblighi generali per la sicurezza. Seguendo lo schema delle predisposizioni elettriche, si devono realizzare le canalizzazioni e i collegamenti di centrale e accessori, separando sempre i cavi di alimentazione da quelli di comando e di sicurezza per evitare disturbi elettrici. Una volta alimentato il sistema, bisogna verificare lo stato dei LED della centrale secondo quanto indicato nel manuale della stessa, e poi programmare l’apparecchiatura elettronica in base alle esigenze dell’impianto. Questo richiamo alla centrale è importante, perché il manuale del 415 fa capire chiaramente che l’operatore non basta da solo: il comportamento dell’automazione dipende in modo decisivo dalla configurazione dell’elettronica di comando.
Dopo l’installazione, il manuale prescrive una prova accurata dell’automazione. Bisogna verificare non solo il corretto movimento dell’anta, ma anche il funzionamento di tutti gli accessori, con particolare attenzione ai dispositivi di sicurezza. Inoltre va consegnata all’utilizzatore finale la guida per l’utente e il foglio di manutenzione, e bisogna istruire correttamente il cliente sul funzionamento e sulle zone di potenziale pericolo. Questo passaggio è molto significativo, perché mostra che la responsabilità dell’installatore non si esaurisce nel montaggio meccanico ma include la messa in condizione dell’utente di usare il sistema in modo consapevole e sicuro.
Il funzionamento manuale è descritto con precisione perché rappresenta una funzione essenziale in caso di emergenza. Se manca corrente o l’operatore è in disservizio, bisogna togliere alimentazione agendo sull’interruttore differenziale, poi far scorrere il cappuccio protettivo, inserire la chiave e ruotarla di 90 gradi. Successivamente si ruota di 180 gradi la leva di manovra nella direzione indicata dalla freccia presente sul sistema di sblocco. A quel punto l’anta può essere aperta o chiusa manualmente. Il manuale precisa che, per mantenere l’operatore in funzionamento manuale, è assolutamente necessario lasciare il dispositivo nella posizione di sblocco e l’impianto disalimentato. Per il ripristino del funzionamento normale, invece, bisogna ruotare di nuovo il sistema di sblocco in senso opposto, riportare la chiave nella posizione iniziale, richiudere il coperchietto e rialimentare l’impianto, verificando infine che tutte le funzioni siano tornate corrette. Questa procedura è fondamentale perché permette di gestire senza improvvisazione una mancanza di corrente o un guasto.
La manutenzione prevista dal manuale segue una logica di prevenzione. Per mantenere nel tempo un corretto funzionamento e un costante livello di sicurezza, viene raccomandato un controllo generale dell’impianto ogni sei mesi. Nel fascicolo guida per l’utente è previsto un modulo per registrare gli interventi effettuati, segno che la manutenzione non deve essere occasionale o informale, ma documentata. Per eventuali riparazioni il manuale invita a rivolgersi solo a centri di riparazione autorizzati, e per gli accessori disponibili rimanda al catalogo. Viene anche specificato che non sono previste applicazioni particolari diverse da quella descritta, a conferma del fatto che il FAAC 415 è un prodotto specializzato, pensato per l’automazione di cancelli a battente e non per usi generici o adattamenti creativi.
Manuale Istruzioni FAAC 415 PDF
In questa sezione mettiamo a disposizione il manuale di istruzioni FAAC 415 in formato PDF, pensato per offrire agli utenti tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione dell’automazione. Il documento è facilmente scaricabile e consultabile, così da poter avere sempre a portata di mano le indicazioni ufficiali fornite dal produttore per un utilizzo sicuro ed efficiente del proprio dispositivo.
