In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il frigorifero Liebherr CT 21 – 25 – 29, disponibile per il download gratuito. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo e nella corretta manutenzione del tuo elettrodomestico, fornendo tutte le informazioni necessarie per sfruttarne al meglio le funzionalità e garantire una lunga durata nel tempo. Scaricando il manuale potrai consultare rapidamente le risposte alle domande più frequenti e risolvere eventuali dubbi in modo semplice e autonomo.
Cosa Troverai nel Manuale Utente Frigorifero Liebherr CT 21 – 25 -29
Il manuale del frigorifero Liebherr CT 21, CT 25 e CT 29 descrive un apparecchio combinato per uso domestico, composto da un vano frigorifero per alimenti freschi e da un vano congelatore per prodotti surgelati, produzione di cubetti di ghiaccio e congelamento di piccole quantità di alimenti freschi. Il documento è pensato per più modelli della stessa famiglia, quindi alcune dotazioni possono variare in base alla versione, ma la logica di installazione, uso, sicurezza, manutenzione e smaltimento rimane comune. Fin dalle prime pagine il manuale chiarisce che le istruzioni vanno lette prima dell’utilizzo e conservate con cura, perché servono non solo al primo avviamento, ma anche per regolare la temperatura, pulire il foro di scarico, sbrinare il congelatore, sostituire l’illuminazione interna, riconoscere i guasti e mettere fuori servizio l’apparecchio in modo corretto.
La panoramica iniziale mostra la struttura del combinato. Nella parte superiore è presente il vano congelatore, con piano di vetro e vaschetta del ghiaccio. Nella parte principale si trova il vano frigorifero, dotato di ripiani regolabili, scatola del termostato con illuminazione interna, foro della canaletta di scarico, zona più fredda, cassetto per la verdura, mensole sullo sportello, mensola per bottiglie grandi, portauova e, secondo il modello, griglia portabottiglie. La targhetta dati è collocata all’interno dell’apparecchio e contiene informazioni importanti come modello, dati tecnici, classe climatica e identificativo utile per assistenza o database energetico. I piedini regolabili anteriori servono invece a mettere l’apparecchio in piano durante l’installazione. Il manuale segnala che, allo stato di consegna, ripiani, cassetti e balconcini sono disposti in modo da garantire la migliore efficienza energetica, quindi eventuali spostamenti interni devono essere fatti con buon senso, senza impedire la circolazione dell’aria.
Il campo d’impiego è definito con precisione. Il frigorifero è adatto esclusivamente al raffreddamento di alimenti in ambito domestico o in contesti simili, come cucine per il personale, pensioni con prima colazione, agriturismi, hotel, motel, catering e servizi analoghi. Il manuale specifica però che non è destinato all’uso come apparecchio da incasso, anche se può essere inserito in una composizione cucina rispettando determinate condizioni di ventilazione. Sono vietati usi diversi, in particolare la conservazione di medicinali, plasma sanguigno, preparazioni di laboratorio o prodotti simili regolati dalla normativa sui dispositivi medici. È vietato anche l’impiego in zone a rischio di esplosione. Un uso improprio può danneggiare i prodotti conservati o provocarne il deterioramento, perché un frigorifero alimentare non garantisce necessariamente le condizioni richieste per prodotti medici, chimici o sensibili.
Il manuale dedica attenzione alla classe climatica, cioè all’intervallo di temperatura ambiente in cui il frigorifero può lavorare correttamente. La classe è indicata sulla targhetta identificativa. Le classi citate comprendono SN, da 10 °C a 32 °C, N, da 16 °C a 32 °C, ST, da 16 °C a 38 °C, T, da 16 °C a 43 °C, SN-ST, da 10 °C a 38 °C, e SN-T, da 10 °C a 43 °C. Questa informazione è importante perché installare il frigorifero in un ambiente troppo caldo, troppo freddo o inadatto può compromettere sia il raffreddamento sia i consumi. Il documento segnala anche la conformità alle norme di sicurezza e alle direttive vigenti, oltre alla presenza dei dati energetici nel database EPREL. Le dimensioni variano tra i modelli CT 2131, CT 2531 e CT 2931, con larghezza e profondità simili ma altezze diverse: il CT 2131 è alto 1241 mm, il CT 2531 è alto 1401 mm e il CT 2931 è alto 1571 mm. Se vengono usati i distanziatori a parete forniti con alcuni modelli, la profondità aumenta di circa 35 mm.
La sezione sul risparmio energetico fornisce consigli molto pratici. Bisogna assicurare sempre una buona ventilazione, senza coprire griglie o fori. L’apparecchio non deve essere installato al sole diretto o vicino a cucina, caloriferi o altre fonti di calore. Il consumo energetico dipende anche dalla temperatura ambiente: più l’ambiente è caldo, più il compressore deve lavorare. La porta va aperta per il minor tempo possibile, perché ogni apertura fa entrare aria calda e umida. Più bassa è la temperatura impostata, maggiore sarà il consumo. Gli alimenti devono essere conservati con ordine e ben confezionati, così si riduce la formazione di brina e si mantiene una migliore qualità. I cibi caldi devono essere inseriti solo dopo essersi raffreddati a temperatura ambiente. I surgelati possono essere scongelati nel vano frigorifero, sfruttando il freddo accumulato per aiutare il raffreddamento del frigo. Se si forma uno spesso strato di brina, l’apparecchio va sbrinato. Una volta all’anno è consigliato pulire la macchina frigorifera e la griglia metallica dello scambiatore di calore sul retro, perché i depositi di polvere aumentano il consumo energetico.
Le avvertenze generali di sicurezza sono ampie e riguardano sia l’utente sia l’apparecchio. I bambini possono utilizzare il frigorifero solo nel rispetto delle condizioni indicate: i bambini più piccoli devono essere tenuti lontani se non sorvegliati, mentre quelli tra 3 e 8 anni possono caricare e scaricare l’apparecchio. La presa deve essere facilmente accessibile per poter scollegare rapidamente il frigorifero in caso di emergenza e non deve trovarsi nella zona posteriore dell’apparecchio. Quando si scollega la spina, non bisogna tirare il cavo. In caso di guasto bisogna staccare la spina o disinserire il fusibile. Il cavo di alimentazione non deve essere danneggiato e, se presenta problemi, riparazioni e sostituzioni devono essere eseguite soltanto dal servizio assistenza o da personale qualificato. Il manuale insiste anche sul fatto che montaggio, collegamento e smaltimento devono seguire le istruzioni.
Il rischio di incendio è collegato soprattutto al refrigerante, che è ecologico ma infiammabile. Per questo non bisogna danneggiare le condutture del circuito di raffreddamento, non bisogna usare fonti di accensione all’interno dell’apparecchio e non bisogna introdurre dispositivi elettrici non previsti, come apparecchi per pulizia a vapore, riscaldatori o gelatiere. Se dovesse fuoriuscire refrigerante, bisogna rimuovere fiamme libere e sorgenti di accensione, ventilare bene il locale e rivolgersi al servizio clienti. Il manuale vieta anche la conservazione di sostanze esplosive o bombolette spray con propellenti combustibili. Le bevande alcoliche devono essere conservate solo se chiuse ermeticamente. Ci sono poi rischi più quotidiani: non usare zoccolo, cassetti o porte come gradini o punti di appoggio, non consumare alimenti conservati troppo a lungo, evitare il contatto prolungato della pelle con superfici fredde o prodotti congelati e non rimuovere il ghiaccio con oggetti appuntiti. Durante l’apertura e chiusura delle porte bisogna evitare di toccare la zona delle cerniere, perché le dita possono rimanere schiacciate.
I comandi del frigorifero sono molto semplici. Il manuale mostra un regolatore della temperatura e un interruttore CoolPlus. Il regolatore permette di scegliere il livello di raffreddamento, mentre CoolPlus serve in condizioni particolari di bassa temperatura ambiente. L’avviamento parte dal trasporto e dall’installazione. L’apparecchio deve essere trasportato imballato, in posizione verticale, e non deve essere installato in posizione stand-alone se le istruzioni prevedono un posizionamento stabile e corretto. Durante l’installazione bisogna evitare ambienti umidi o con spruzzi d’acqua, perché l’umidità su elementi elettrici può provocare cortocircuiti. Il cavo di alimentazione o la spina non devono toccare il lato posteriore dell’apparecchio, perché le vibrazioni potrebbero danneggiarli. Non bisogna posizionare multiprese, trasformatori o altri dispositivi elettronici sul retro del frigorifero. Non bisogna appoggiare sopra l’apparecchio microonde, tostapane o altri dispositivi che producono calore.
Prima di installare il frigorifero bisogna verificare che non abbia subito danni. Il pavimento deve essere piano e livellato. Il luogo di installazione deve essere lontano da radiazioni solari dirette e fonti di calore. L’apparecchio deve essere collocato con il lato posteriore verso la parete; se sono presenti distanziatori a parete, vanno montati per ottenere il consumo energetico dichiarato. Senza distanziatori l’apparecchio funziona comunque, ma con un consumo leggermente superiore. Il frigorifero deve essere spinto solo quando è vuoto e non andrebbe installato da soli, perché la movimentazione può essere rischiosa. Se l’ambiente è umido, sul lato esterno può formarsi condensa, perciò è importante garantire afflusso e deflusso d’aria. I piedini regolabili vanno usati con una livella per mettere l’apparecchio in piano. Inoltre, il piedino aggiuntivo nel blocco di supporto inferiore deve appoggiare correttamente al pavimento, perché in caso contrario la porta può cadere o l’apparecchio può ribaltarsi.
Il manuale spiega anche il cambio della battuta della porta, cioè la possibilità di spostare le cerniere da un lato all’altro. L’operazione richiede attrezzi come chiavi Torx, cacciavite ed eventualmente una seconda persona. Prima di togliere la porta superiore bisogna rimuovere tutti gli alimenti dai balconcini, così non cadono. La procedura prevede la rimozione delle coperture, lo svitamento dei blocchi di supporto, la rimozione della porta superiore, poi della porta inferiore, lo spostamento degli elementi di supporto centrali e inferiori, il rimontaggio delle porte sul nuovo lato e il serraggio dei supporti con coppia indicata di 4 Nm. Il manuale avverte che, se gli elementi di supporto non sono avvitati abbastanza saldamente, la porta può staccarsi e provocare lesioni, oppure non chiudere bene, impedendo all’apparecchio di raffreddare correttamente. È quindi una procedura possibile, ma da eseguire con attenzione e competenza.
L’installazione in una composizione cucina è ammessa solo rispettando le regole di ventilazione. L’apparecchio può essere inserito accanto a mobili da cucina e può avere sopra un mobile da appoggio per adattarsi all’altezza della cucina componibile. Tuttavia, il manuale avverte che una ventilazione insufficiente può danneggiare il compressore. Sul retro del mobile superiore deve esserci un vano di uscita dell’aria profondo almeno 50 mm per tutta la larghezza. La sezione di ventilazione sotto il soffitto del locale deve essere almeno 300 cm². Più grande è la sezione di aerazione, migliore è il risparmio energetico. Se il frigorifero viene installato accanto a una parete dal lato delle cerniere, bisogna lasciare almeno 40 mm di distanza, così la porta può aprirsi correttamente. L’imballaggio va smaltito separando materiali riutilizzabili come cartone, polistirolo, film di polietilene e reggette, evitando che i bambini giochino con film o sacchetti per il rischio di soffocamento.
Il collegamento elettrico deve rispettare i dati riportati sulla targhetta. Tipo di corrente e tensione del luogo di installazione devono corrispondere all’apparecchio. La presa deve essere collegata a terra, protetta elettricamente e facilmente accessibile. La corrente di intervento del fusibile deve essere compresa tra 10 A e 16 A. Sono vietati cavi prolunga, attacchi multipli, inverter a isola, sistemi solari non adatti, generatori a benzina e connettori a risparmio energetico, perché possono danneggiare l’elettronica o creare rischio di incendio. Per accendere l’apparecchio bisogna inserire la spina e ruotare il regolatore di temperatura dalla posizione 0 verso destra fino al punto 3. Il manuale consiglia di far funzionare il frigorifero per circa due ore prima di inserire per la prima volta prodotti congelati. Quando si accende, l’illuminazione interna si attiva.
L’uso del vano frigorifero si basa sulla circolazione naturale dell’aria, che crea zone a temperature diverse. La zona più fredda si trova immediatamente sopra i cassetti della verdura e contro la parete posteriore, mentre la parte superiore anteriore e la porta sono più calde. Per questo gli alimenti facilmente deperibili, come pesce, pietanze pronte, carne e insaccati, vanno collocati sui ripiani più bassi. Nella parte superiore e nella porta si possono conservare burro e conserve. Gli alimenti devono essere confezionati in contenitori riutilizzabili di plastica, metallo, alluminio o vetro, oppure protetti da pellicole. Carne e pesce crudi devono essere sempre conservati in contenitori chiusi e puliti sul ripiano più basso del frigorifero, per evitare contatto con altri alimenti o gocciolamenti. Gli alimenti che assorbono o cedono odori, così come i liquidi, devono essere tenuti chiusi o coperti. Non bisogna stipare troppo il frigorifero, perché l’aria deve poter circolare.
La regolazione della temperatura va da 1 a 7. Il livello 1 corrisponde alla temperatura più alta e alla minore potenza frigorifera, mentre il livello 7 corrisponde alla temperatura più bassa e alla massima potenza. Il manuale consiglia una posizione centrale, che porta il vano frigorifero a una temperatura media di circa 5 °C e il vano congelatore a circa -18 °C. Se si conservano alimenti surgelati e si vogliono temperature di congelamento più basse, il regolatore dovrebbe stare tra 4 e 7. Con il regolatore su 7, nella zona più fredda del frigorifero possono essere raggiunte temperature inferiori a 0 °C. La temperatura effettiva dipende dalla frequenza e durata di apertura delle porte, dalla temperatura ambiente, dal tipo, quantità e temperatura degli alimenti inseriti. Per questo può essere necessario correggere la regolazione in base all’uso reale.
La funzione CoolPlus serve quando la temperatura ambiente è bassa, uguale o inferiore a 15 °C. In queste condizioni si preme il tasto CoolPlus per garantire temperature basse nello scomparto congelatore. Quando la temperatura ambiente torna sopra 15 °C, l’interruttore va disattivato manualmente. Il manuale precisa che con temperature ambiente normali, superiori a 15 °C, CoolPlus non è necessario e dovrebbe restare spento. I ripiani del frigorifero possono essere spostati o estratti. Sono bloccati da fermi per evitare estrazioni involontarie. Per spostarli si sollevano e si tirano leggermente in avanti, regolando poi l’altezza sui supporti. Per estrarli del tutto si inclinano e si tirano in avanti. Devono essere reinseriti con l’alzatina posteriore rivolta verso l’alto, così gli alimenti non congelano sulla parete posteriore. Anche i balconcini della porta possono essere rimossi e riposizionati.
Il vano congelatore permette di conservare prodotti surgelati, congelare alimenti freschi e preparare cubetti di ghiaccio. La quantità massima di alimenti freschi congelabile in 24 ore è indicata sulla targhetta alla voce capacità di congelamento. I ripiani possono essere caricati rispettivamente con 35 kg di alimenti surgelati. Dopo la chiusura della porta può formarsi un vuoto; per questo, se la porta oppone resistenza, è consigliabile attendere circa un minuto prima di riaprirla. Il manuale avverte di non congelare bottiglie e lattine contenenti bevande, soprattutto se gassate, perché possono esplodere a causa dell’aumento di volume durante il congelamento. Per congelare alimenti freschi bisogna regolare la temperatura su un valore da medio a basso 24 ore prima e attivare CoolPlus. Gli alimenti devono essere divisi in porzioni, senza superare circa 1 kg per frutta e verdura e 2,5 kg per carne, così il congelamento raggiunge rapidamente anche l’interno. Devono essere confezionati in sacchetti freezer o contenitori adatti e disposti direttamente nello scomparto, a contatto con fondo o pareti laterali, senza toccare prodotti già congelati. Dopo 24 ore dall’inserimento degli alimenti, la temperatura va riportata alla regolazione normale e, se l’ambiente è sopra 15 °C, CoolPlus va disattivato.
I tempi di conservazione nel congelatore sono indicativi e variano in base a qualità iniziale, confezionamento, temperatura e stabilità del freddo. Il manuale riporta da 2 a 6 mesi per gelato, salumi, prosciutti, pane, dolci, pesce grasso e formaggi. Per selvaggina e maiale indica da 6 a 10 mesi. Per pesce magro, pollame, manzo, verdura e frutta indica da 6 a 12 mesi. Gli alimenti possono essere scongelati nel vano frigorifero, nel forno a microonde, nel forno elettrico o ventilato oppure a temperatura ambiente. Bisogna togliere solo la quantità necessaria e preparare nel più breve tempo possibile gli alimenti scongelati. Il ricongelamento va fatto solo in casi eccezionali, perché lo scongelamento modifica qualità e sicurezza degli alimenti. Anche i ripiani del congelatore possono essere rimossi sollevandoli davanti e tirandoli fuori, poi reinseriti spingendoli fino all’arresto.
La manutenzione comprende sbrinamento e pulizia. Il vano frigorifero si sbrina automaticamente: l’acqua prodotta dallo sbrinamento evapora grazie al calore del compressore. Gocce d’acqua o un sottile strato di brina sulla parete posteriore sono normali. Il foro di scarico deve però essere pulito regolarmente, così l’acqua può defluire. Il vano congelatore invece richiede sbrinamento manuale, perché con il tempo si forma uno strato di brina o ghiaccio, soprattutto se la porta viene aperta spesso o se vengono inseriti alimenti caldi. Uno strato spesso aumenta il consumo energetico. Per sbrinare bisogna spegnere l’apparecchio, staccare la spina o disinserire il fusibile, collocare su un ripiano centrale una pentola con acqua calda non bollente, lasciare aperta la porta, rimuovere i pezzi di ghiaccio che si staccano e raccogliere l’acqua con spugna o panno. Non bisogna usare apparecchi elettrici, vapore, fiamme libere, spray sbrinatori o oggetti appuntiti.
La pulizia deve essere regolare e prudente. Prima si svuota l’apparecchio e si estrae la spina. Non bisogna usare pulitrici a vapore, detergenti concentrati, spugne abrasive, pagliette, prodotti corrosivi, abrasivi, contenenti sabbia, cloruri o acidi, né solventi chimici. Non bisogna danneggiare la targhetta identificativa, i cavi o altri componenti, e non bisogna far penetrare acqua nella canaletta di scarico, nelle griglie di aerazione o nelle parti elettriche. Per l’interno si usano panni morbidi, acqua tiepida e poco detersivo adatto agli alimenti. Le superfici verniciate si asciugano con panno morbido; le porte in acciaio inox trattato non devono essere pulite con prodotti per acciaio se hanno un rivestimento superficiale specifico. Il foro di scarico si pulisce con uno strumento sottile, come un cotton fioc. Cassetti, ripiani e accessori si lavano a mano con acqua tiepida e poco detersivo. Dopo la pulizia bisogna asciugare tutto, ricollegare l’apparecchio e reinserire gli alimenti solo quando la temperatura è abbastanza fredda.
Il manuale spiega anche la sostituzione dell’illuminazione interna. L’apparecchio è provvisto di serie di lampadina LED. Se si usa una lampadina a incandescenza, deve essere da massimo 15 W con portalampada E14 e compatibile con tensione e corrente indicate in targhetta. Se si usa una lampadina LED, deve essere esclusivamente originale del produttore, acquistabile tramite assistenza o rivenditore specializzato. Il manuale avverte che l’intensità luminosa del LED rientra nel gruppo di rischio RG 2 e che, quando la copertura viene rimossa, non bisogna fissare direttamente la luce da breve distanza con lenti ottiche, perché sono possibili lesioni agli occhi. C’è anche un rischio di incendio se si montano LED non originali, per possibile surriscaldamento. La sostituzione prevede spegnimento dell’apparecchio, scollegamento dalla rete, rimozione del coprilampada, sostituzione e reinserimento della copertura.
La sezione guasti aiuta a distinguere problemi normali da anomalie. Se l’apparecchio non funziona, bisogna controllare che sia acceso, che la spina sia inserita e che il fusibile della presa sia in ordine. Se il compressore continua a funzionare a lungo, può essere normale con scarso fabbisogno di freddo, perché nei modelli a risparmio energetico il compressore può lavorare a velocità ridotta per più tempo. Se un LED lampeggia ogni 15 secondi in basso dietro l’apparecchio vicino al compressore, anche questo è normale, perché l’inverter ha un LED di diagnosi. Se il rumore è eccessivo, possono esserci vibrazioni o contatti con mobili vicini. Alcuni rumori sono normali: gorgoglii e scrosci dipendono dal refrigerante, un lieve clic si sente quando il gruppo frigorifero si accende o spegne, un ronzio può aumentare brevemente quando il motore parte, quando si attiva CoolPlus, quando sono stati inseriti alimenti freschi o quando la porta è rimasta aperta a lungo. Se la temperatura non è sufficientemente fredda, bisogna controllare chiusura porta, ventilazione, posizione dell’apparecchio, temperatura impostata, eventuale vicinanza a fonti di calore e quantità di alimenti appena inseriti. Se l’illuminazione interna non funziona, bisogna verificare se l’apparecchio è acceso e se la lampadina è guasta.
Per il servizio assistenza, il manuale invita prima a verificare se il problema può essere risolto con la sezione guasti. Se non è possibile, bisogna rivolgersi al servizio clienti e comunicare denominazione dell’apparecchio, numero di assistenza e numero di serie, dati riportati sulla targhetta. Le riparazioni e gli interventi non espressamente indicati nella manutenzione devono essere eseguiti solo dall’assistenza tecnica. La classe di efficienza energetica dell’illuminazione è indicata separatamente: il prodotto può contenere sorgenti luminose con classe energetica G e, se presenti più sorgenti, può valere la classe più bassa. Per spegnere l’apparecchio si ruota il regolatore temperatura su 0. Per una messa fuori servizio prolungata bisogna svuotare il frigorifero, spegnerlo, staccare la spina, pulirlo e lasciare la porta aperta, in modo da evitare cattivi odori e muffe.
La parte finale riguarda lo smaltimento. Liebherr segnala che alcune apparecchiature possono contenere batterie e, se presenti, devono essere rimosse prima dello smaltimento secondo le norme applicabili. Anche le lampade, se rimovibili senza romperle, devono essere smontate prima di conferire l’apparecchio. Il frigorifero contiene ancora materiali utili e non va smaltito con i rifiuti urbani indifferenziati. Batterie, lampade e apparecchiatura devono seguire i rispettivi sistemi di raccolta. Durante il trasporto dell’apparecchio dismesso non bisogna danneggiare i tubi del circuito refrigerante e del compressore, perché refrigerante e olio possono essere infiammabili. Nel complesso, il manuale del Liebherr CT 21, CT 25 e CT 29 descrive un combinato semplice nell’uso quotidiano, ma molto preciso nelle regole di installazione, aerazione, sicurezza alimentare e manutenzione. Usato correttamente, permette di conservare alimenti freschi e surgelati in modo ordinato ed efficiente; trascurato nella ventilazione, nella pulizia del foro di scarico, nello sbrinamento del congelatore o nella regolazione della temperatura, può consumare di più, raffreddare peggio e ridurre la qualità degli alimenti conservati.

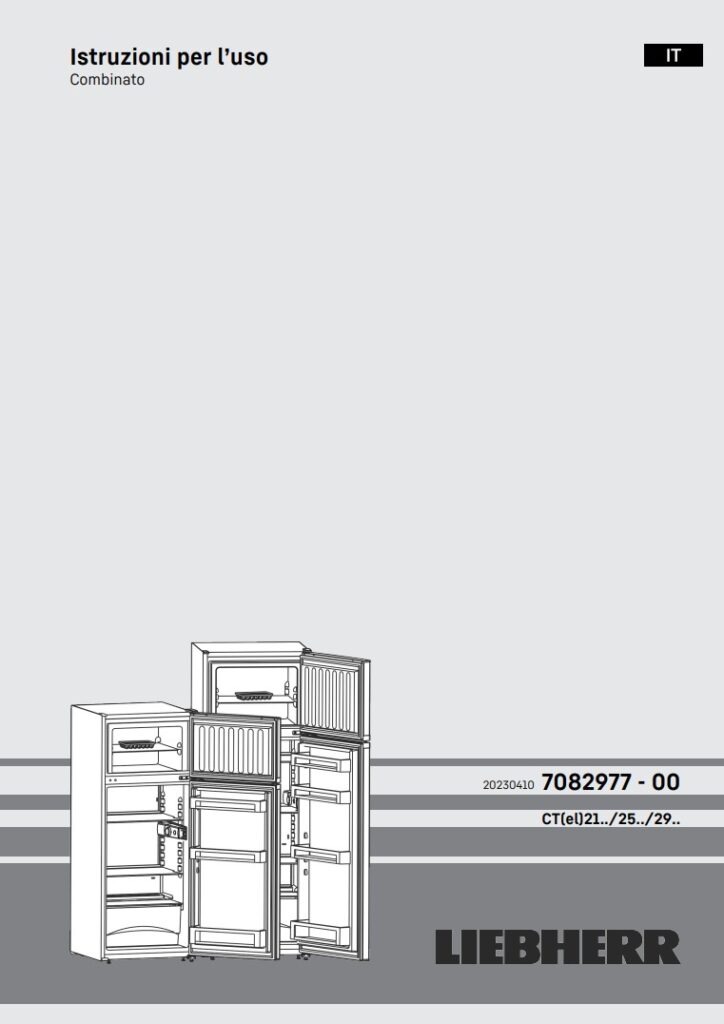

Manuale di Istruzioni Frigorifero Liebherr CT 21 – 25 -29 PDF
In questa sezione è possibile trovare il manuale di istruzioni completo per il frigorifero Liebherr CT 21, CT 25 e CT 29, disponibile in formato PDF. Il documento fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione dell’elettrodomestico. Scaricando il manuale, si avrà a disposizione una guida dettagliata che aiuterà a sfruttare al meglio le funzionalità del proprio frigorifero e a risolvere eventuali dubbi o problematiche che possono presentarsi durante l’utilizzo quotidiano.
