In questa pagina puoi scaricare gratuitamente il manuale di istruzioni in formato PDF per l’Interruttore Tapparelle Wifi LoraTap. Il documento ti guiderà passo dopo passo nell’installazione, configurazione e utilizzo del dispositivo, fornendo tutte le informazioni necessarie per sfruttare al meglio le funzionalità smart del prodotto. Consulta il manuale per risolvere eventuali dubbi o per approfondire le impostazioni avanzate, così da rendere la gestione delle tue tapparelle semplice e intuitiva direttamente dal tuo smartphone.
Cosa Troverai nel Manuale Utente Interruttore Tapparelle Wifi LoraTap
Il manuale dell’interruttore tapparelle Wi-Fi LoraTap descrive un modulo da incasso pensato per automatizzare tende, tapparelle, serrande o motori tubolari comandati da salita e discesa, integrandoli con controllo tramite applicazione, comandi vocali, telecomandi RF e interruttori fisici tradizionali. Il dispositivo indicato nel manuale è il “Modulo Tapparelle Wi-Fi” con articolo 36/0505-00 S-108, alimentato a corrente alternata e compatibile con piattaforma Tuya, Amazon Alexa e Google Assistant. La guida mostra il modulo, la morsettiera, gli schemi di cablaggio, i passaggi di configurazione Wi-Fi, il metodo di associazione RF, la procedura per il multi-controllo e alcune informazioni tecniche e di sicurezza. Il contenuto è molto denso e visivo, quindi va letto come una guida pratica per installatori o utenti con competenze elettriche, perché il prodotto lavora su tensione di rete e viene collegato direttamente ai fili del motore della tapparella.
Il dispositivo è progettato per trasformare un normale comando tapparella in un sistema connesso. In condizioni tradizionali, una tapparella motorizzata viene comandata con un interruttore a due direzioni, una per la salita e una per la discesa. Il modulo LoraTap si inserisce tra l’alimentazione, il motore e, se presente, l’interruttore fisico. In questo modo l’utente può continuare a usare il comando a muro, ma può anche aprire e chiudere la tapparella da smartphone, con telecomando RF o tramite assistenti vocali. La prima pagina del manuale mostra proprio questa logica: il modulo è collegato alla rete domestica Wi-Fi, all’applicazione sul telefono, al controllo vocale con Amazon Alexa e Google Home, e a un eventuale interruttore fisico per il funzionamento locale. Il manuale sottolinea che il controllo è possibile ovunque ci si trovi, purché il dispositivo sia configurato correttamente e connesso alla rete.
La parte di cablaggio è una delle più importanti. Il manuale riporta due schemi principali: uno con interruttore tende e uno senza interruttore. Questo significa che il modulo può essere installato sia in un impianto dove esiste già un pulsante o interruttore saliscendi, sia in un impianto dove si vuole comandare il motore soltanto tramite modulo smart. La morsettiera del dispositivo è indicata con terminali per fase, neutro, uscita di apertura, uscita di chiusura e ingressi per comando esterno. Il disegno mostra i morsetti L e N per l’alimentazione, più i collegamenti verso il motore. Nei motori per tapparelle normalmente il neutro è comune, mentre due fili separati comandano le due direzioni del motore: uno fa salire e l’altro fa scendere. Il modulo si occupa quindi di alimentare alternativamente una delle due uscite, evitando che salita e discesa siano attivate contemporaneamente.
Il manuale insiste sul fatto che l’alimentazione elettrica deve essere interrotta prima di eseguire qualsiasi operazione. Questa indicazione non è un dettaglio secondario, perché il modulo funziona con tensione di rete e un collegamento eseguito con corrente presente può causare folgorazione, cortocircuiti o danni al dispositivo. Nella sezione di installazione viene indicato che l’installazione deve essere eseguita da elettricisti qualificati e secondo le norme locali. Viene anche precisato che il dispositivo deve essere tenuto lontano dalla portata dei bambini e deve essere installato lontano da forti sorgenti di segnale, perché queste potrebbero interferire con il funzionamento. Il manuale consiglia inoltre di mantenere la distanza tra dispositivo e router inferiore a circa dieci metri, perché pareti o altri ostacoli potrebbero ridurre la portata del segnale Wi-Fi. Queste raccomandazioni servono a garantire sia la sicurezza elettrica sia la stabilità del controllo remoto.
Una nota specifica riguarda l’interruttore tradizionale collegato al modulo. Il manuale segnala che premere l’interruttore tradizionale per avvolgibile o tenda una volta equivale ad alzare o abbassare, mentre premere una seconda volta arresta il movimento. Il collegamento dell’interruttore al modulo permette quindi di mantenere un comando manuale locale, ma con una logica diversa rispetto a certi pulsanti meccanici tradizionali. Inoltre, la guida raccomanda di collegare prima l’interruttore al modulo tende e poi alimentare il sistema. Questo ordine operativo serve a evitare comportamenti anomali in fase di avvio e consente al modulo di riconoscere correttamente lo stato dei collegamenti.
Il manuale spiega anche una procedura di controllo preliminare dopo il cablaggio. Prima di avviare la configurazione nell’app, bisogna verificare se i pulsanti di apertura e chiusura funzionano correttamente. Se i comandi risultano invertiti, cioè se il comando di apertura fa scendere la tapparella o il comando di chiusura la fa salire, il manuale indica di scambiare i fili del motore collegati ai terminali di apertura e chiusura. Questa è un’istruzione molto pratica, perché nei motori tubolari la direzione dipende da quale dei due fili direzionali riceve alimentazione. Lo scambio dei due conduttori corregge il senso di marcia senza modificare il resto dell’impianto. La guida suggerisce anche, durante la configurazione, di avvicinare lo smartphone al modulo e di assicurarsi che il telefono abbia almeno il 50% di segnale Wi-Fi. Questo riduce il rischio di errori durante l’associazione alla rete.
La parte dedicata alla configurazione Wi-Fi indica che bisogna usare l’app Smart Life o un’app compatibile con Tuya. L’utente deve registrare un account usando un numero di cellulare o un indirizzo e-mail, ricevere il codice di verifica, impostare una password e creare la propria “famiglia” o abitazione nell’app. Una volta entrati nell’applicazione, il metodo principale di associazione prevede di accertarsi che il telefono sia collegato al Wi-Fi e che il Bluetooth sia attivo. Poi si apre l’app Smart Life/Tuya, si preme il simbolo “+” nella pagina dei suggerimenti di aggiunta automatica e si seleziona “Tenda in aggiungi” o la categoria equivalente per tende e tapparelle. La guida mostra schermate dell’app in cui compare il dispositivo da aggiungere, l’inserimento della password Wi-Fi e la fase di connessione, che richiede circa dieci o dodici secondi. Al termine, il dispositivo viene aggiunto correttamente e l’utente può modificarne il nome prima di premere “Fatto”.
È importante notare che il manuale prevede anche un secondo metodo di configurazione Wi-Fi, basato sull’accoppiamento tramite interruttore tradizionale. In questo caso bisogna premere il pulsante di ripristino per più di sette secondi finché il LED o l’indicatore sul modulo lampeggia rapidamente. Questo stato indica che il dispositivo è entrato in modalità di accoppiamento Wi-Fi. La guida specifica una frequenza di lampeggio veloce, circa due volte al secondo. A quel punto si apre l’app, si sceglie la categoria dell’interruttore per tapparelle o tende e si completa l’associazione inserendo i dati della rete. Questa procedura è utile se il rilevamento automatico non avviene oppure se si deve reinstallare il modulo su una nuova rete.
Il manuale contiene una sezione FAQ che chiarisce diversi dubbi comuni. Una domanda riguarda la compatibilità con Google Home e Alexa: la risposta è sì, il modulo è compatibile con entrambi. Un’altra domanda chiede se sia necessario aprire fori o scanalature nel muro per installare il modulo tende: la risposta è no, perché non occorre rompere il muro se nella scatola esistente c’è spazio sufficiente per inserire il dispositivo. Viene poi indicato che il prodotto può funzionare come RF433 integrato con funzione di interruttore per telecomando RF433 con codice 1527. Il manuale chiarisce anche che il tempo di lavoro del motore può essere impostato nell’app, con un intervallo indicato tra uno e centoventi secondi. Questo dato è molto importante per una tapparella, perché il modulo deve sapere per quanto tempo alimentare il motore durante una corsa completa, evitando di lasciarlo sotto tensione troppo a lungo.
La FAQ spiega inoltre se sia necessario collegare il modulo a un interruttore fisico. La risposta indica che è possibile collegare il modulo all’interruttore tradizionale per tende per avere la funzione intelligente, ma il modulo può anche essere usato senza interruttore fisico in base allo schema previsto. Un’altra domanda riguarda il controllo di due canali separati, ma il manuale segnala che questo modulo non può controllare due dispositivi indipendenti come se fossero due uscite separate. Per controllare due tapparelle distinte servono moduli adeguati o dispositivi separati. La guida chiarisce anche che il controllo remoto può essere condiviso: dopo la configurazione si può usare la funzione di condivisione nell’app per dare accesso al dispositivo ad altri utenti, ad esempio familiari. La FAQ menziona anche il caso in cui si cambi rete Wi-Fi o password: in tale situazione bisogna ricollegare il modulo alla nuova rete Wi-Fi, perché il dispositivo continuerà a cercare le credenziali precedenti finché non viene riconfigurato.
La sezione del selettore manuale spiega un aspetto utile in caso di problemi di rete o di accesso all’app. Il controllo manuale dell’interruttore tende deve poter dare la funzione di salita e discesa anche se l’utente non può accendere o spegnere dall’app. Inoltre, in assenza di alimentazione, dopo il ritorno della corrente lo stato dell’interruttore può essere ripristinato e l’ultima regolazione rimane in memoria. Questo significa che il dispositivo conserva alcune impostazioni e non perde completamente la configurazione a ogni interruzione elettrica. La possibilità di conservare lo stato o la regolazione è utile in un impianto domestico, dove possono verificarsi blackout o distacchi temporanei.
La parte RF del manuale descrive il metodo di collegamento con telecomandi radio. Per associare un telecomando o un pulsante RF, bisogna premere il pulsante di ripristino un certo numero di volte entro due secondi e poi premere il pulsante del telecomando che si vuole abbinare. La guida indica una procedura per il comando di apertura, una per il comando di chiusura e una per il comando di arresto. Viene anche descritta una procedura di ripristino RF: premere il pulsante di ripristino per più di sette secondi serve ad entrare nel reset del modulo Wi-Fi, mentre premere il pulsante di ripristino dieci volte consente di annullare la modalità RF. In termini pratici, questa sezione consente di collegare telecomandi senza dipendere sempre dallo smartphone, rendendo il sistema più flessibile. Un utente può quindi controllare la tapparella da app, da voce, da interruttore fisico e da telecomando radio.
Il manuale spiega anche la funzione multi-controllo, che permette di associare più interruttori intelligenti all’interno dell’app. La procedura richiede che il metodo di collegamento Wi-Fi sia già stato completato per tutti i dispositivi da associare. Dopo aver aggiunto almeno un nuovo interruttore nell’app Smart Life/Tuya, si accede alla pagina del dispositivo principale e si crea l’associazione multi-controllo. Il manuale mostra schermate in cui appaiono un interruttore principale e uno o più interruttori associati. Dopo l’associazione, i pulsanti possono essere collegati logicamente in modo che un interruttore controlli lo stesso carico o cooperi con l’altro. Questa funzione è utile quando si vogliono creare comandi multipunto o quando si desidera che più dispositivi smart siano collegati a una stessa tapparella o a uno stesso scenario di comando.
Le specifiche tecniche indicano che il prodotto è un modulo tende Wi-Fi alimentato a 90-250 V AC e funzionante a 50/60 Hz. La potenza massima indicata è 500 W, mentre la temperatura operativa va da meno 10 a più 40 gradi Celsius. La custodia è in materiale resistente al fuoco V0 e il grado di protezione è IP20, quindi il modulo non è destinato a installazioni esposte ad acqua o polvere intensa, ma a collocazione interna in scatole elettriche adeguate. La dimensione riportata è circa 52 x 47 x 18 mm, quindi il dispositivo è compatto e progettato per essere inserito dietro un interruttore o all’interno di una scatola di derivazione, purché ci sia spazio sufficiente e il cablaggio sia ordinato. Il manuale riporta anche certificazioni e riferimenti normativi, tra cui standard EMC, LVD, RoHS e RED, oltre all’indicazione di importazione e distribuzione in Italia.

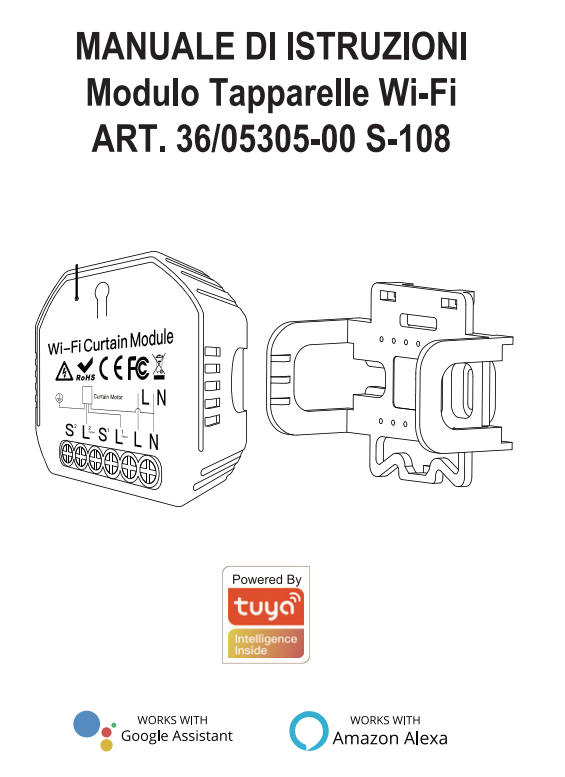

Manuale di Istruzioni Interruttore Tapparelle Wifi LoraTap PDF
Per utilizzare al meglio tutte le funzionalità dell’interruttore tapparelle WiFi LoraTap, è fondamentale consultare il manuale di istruzioni ufficiale. Questo documento contiene tutte le informazioni necessarie per l’installazione, la configurazione e l’uso corretto del dispositivo, oltre a suggerimenti utili per la risoluzione dei problemi più comuni. Di seguito, è possibile scaricare il manuale in formato PDF, così da avere sempre a portata di mano una guida dettagliata e aggiornata.
