In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per l’Interruttore Orario Giornaliero Perry. Il manuale offre tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, fornendo indicazioni dettagliate e suggerimenti pratici per ottimizzarne le funzionalità. Scaricando il documento potrai consultare rapidamente le procedure operative, le norme di sicurezza e le risposte alle domande più frequenti, garantendo così un’esperienza d’uso semplice e sicura.
Cosa Troverai nel Manuale Utente Interruttore Orario Giornaliero Perry
Il manuale dell’Interruttore Orario Giornaliero Perry descrive un temporizzatore analogico a cavalieri, cioè un dispositivo elettromeccanico destinato a comandare automaticamente l’accensione e lo spegnimento di un carico elettrico secondo una programmazione giornaliera. Il documento include anche riferimenti al modello settimanale, perché la stessa istruzione copre più varianti della famiglia di interruttori orari, ma la logica principale per il modello giornaliero riguarda la regolazione dell’ora, la scelta delle fasce ON e OFF tramite cavalieri, il funzionamento manuale o automatico, il collegamento elettrico, il montaggio su guida DIN, le avvertenze di sicurezza, la riserva di carica nei modelli predisposti e i dati tecnici. Il prodotto è presentato come “interruttore orario a cavalieri” e “interruttore orario giornaliero”, quindi va inteso come un timer meccanico da quadro elettrico, adatto a comandare luci, pompe, piccoli impianti, ventilatori, insegne, dispositivi domestici o altri carichi compatibili con la portata dei contatti.
Il primo elemento da capire è la natura del comando a cavalieri. Un interruttore orario di questo tipo ha un quadrante circolare che rappresenta il ciclo temporale. Nel modello giornaliero il quadrante compie una rotazione completa nell’arco di ventiquattro ore, quindi la programmazione impostata si ripete ogni giorno nello stesso modo. I cavalieri sono piccoli segmenti o levette disposti lungo il bordo del quadrante; abbassandoli o spostandoli si definiscono le fasce in cui il contatto deve essere attivo. Il manuale indica chiaramente che, per programmare una fascia di accensione, bisogna abbassare il cavaliere fino a fine corsa. La rappresentazione grafica mostra la corrispondenza tra stato 0 e stato OFF, e tra stato 1 e stato ON. In pratica, i cavalieri impostati su ON determinano i periodi durante i quali il dispositivo alimenta il carico collegato al contatto normalmente aperto, mentre i cavalieri lasciati su OFF indicano i periodi in cui il carico resta spento.
La regolazione dell’ora avviene ruotando il quadrante fino ad allineare l’ora corrente con l’indice di riferimento. Il manuale avverte di non ruotare il quadrante in senso antiorario. Questa indicazione è importante perché il meccanismo interno è progettato per avanzare in un solo verso; forzarlo nella direzione opposta può danneggiare gli ingranaggi o compromettere la precisione del timer. Nella parte relativa alla regolazione dell’ora per il modello giornaliero viene mostrato un esempio con le ore e i minuti, come 14:00 e 14:45, per spiegare che il quadrante non serve solo a scegliere le fasce di funzionamento ma anche a sincronizzare l’orologio interno con l’ora reale. Se l’ora corrente non viene impostata correttamente, tutta la programmazione risulterà sfasata: un’accensione prevista alle sei del mattino potrebbe avvenire in un altro momento della giornata, anche se i cavalieri sono stati posizionati correttamente.
Il manuale include anche la regolazione giorno/ora per il modello settimanale, dove i giorni sono numerati da 1 a 7 e l’esempio indica “3 = mercoledì, 14:45”. Per il modello giornaliero questo riferimento non va interpretato come una funzione obbligatoria, perché il timer giornaliero non distingue i giorni della settimana: ripete semplicemente ogni ventiquattro ore il ciclo impostato. La presenza di questa parte nel manuale serve perché la guida è comune a versioni giornaliere e settimanali. La differenza essenziale è che nel giornaliero la durata minima di intervento è di trenta minuti, mentre nel settimanale è di duecentodieci minuti. Il valore di trenta minuti significa che la minima fascia programmabile ON o OFF nel modello giornaliero è mezz’ora. Non è quindi un timer adatto a manovre di pochi secondi o di pochi minuti; è pensato per accensioni e spegnimenti a fasce relativamente ampie, come illuminazione serale, ricircolo, ventilazione, riscaldamento ausiliario o altre utenze che devono seguire un ritmo quotidiano.
L’esempio di programmazione riportato nel manuale aiuta a capire il funzionamento concreto. La guida mostra una sequenza in cui il dispositivo è ON dalle 06:00 alle 12:00, OFF dalle 12:00 alle 14:00, ON dalle 14:00 alle 19:30 e OFF dalle 19:30 alle 06:00. Questo esempio dimostra che è possibile impostare più periodi di accensione nella stessa giornata, purché rispettino l’intervallo minimo del modello. Il timer non si limita quindi a una sola accensione e a un solo spegnimento, ma può creare una serie di finestre giornaliere di funzionamento. La quantità massima di combinazioni dipende dal numero di cavalieri disponibili sul quadrante. Nei dati tecnici viene indicato un numero di cavalieri pari a 48 per il giornaliero; poiché il giorno ha 24 ore, ogni cavaliere corrisponde a mezz’ora. Questo conferma il valore minimo di programmazione di trenta minuti.
Il manuale descrive tre modi di funzionamento selezionabili tramite il selettore a bordo. La posizione automatica, indicata dal simbolo dell’orologio o dalla modalità temporizzata, permette al dispositivo di seguire la programmazione impostata dai cavalieri, alternando ON e OFF secondo le fasce scelte. La posizione I corrisponde a ON fisso manuale, quindi il carico resta alimentato indipendentemente dal programma. La posizione 0 corrisponde a OFF fisso manuale, quindi il carico resta disalimentato anche se i cavalieri indicherebbero un periodo di accensione. Questa tripla modalità è molto utile nell’uso quotidiano. Se si vuole lasciare funzionare l’impianto secondo orario, si usa la posizione automatica. Se si vuole accendere temporaneamente il carico fuori programma, si seleziona I. Se si vuole impedire l’accensione, per esempio durante manutenzione, assenza o guasto dell’utenza collegata, si seleziona 0. Il selettore consente quindi di intervenire senza dover modificare i cavalieri e senza perdere la programmazione.
La parte di collegamento elettrico mostra la morsettiera e lo schema dei contatti. Il dispositivo è alimentato a 230 V in corrente alternata, con frequenza 50-60 Hz. Nel disegno dei collegamenti compaiono i morsetti dell’alimentazione e i contatti di uscita in deviazione, indicati come C, NC e NO. C è il comune, NC è il normalmente chiuso e NO è il normalmente aperto. Questo significa che il timer può comandare un circuito in modo flessibile: quando il temporizzatore commuta, il comune passa dal contatto normalmente chiuso al contatto normalmente aperto, o viceversa. Nella maggior parte degli usi domestici si utilizza il contatto normalmente aperto per alimentare un carico solo nei periodi ON, ma la presenza del contatto normalmente chiuso consente anche logiche inverse, dove un dispositivo deve rimanere alimentato nei periodi OFF della programmazione. Il manuale indica espressamente di disattivare la tensione di rete a 230 V prima di intervenire sui collegamenti. Questa è una prescrizione di sicurezza fondamentale, perché il prodotto lavora direttamente con tensione pericolosa.
Il montaggio è previsto su barra DIN in quadro elettrico, secondo lo standard DIN EN 50022 da 35 mm. Le dimensioni indicate mostrano un dispositivo largo due moduli DIN, con larghezza frontale di circa 35 mm, altezza di 90 mm e profondità di circa 60 mm. Questa informazione è utile per capire lo spazio necessario nel quadro. Il temporizzatore non è pensato per essere lasciato volante o installato senza protezione, ma per essere alloggiato in un quadro elettrico o contenitore idoneo. Il grado di protezione è IP20, quindi il dispositivo è protetto contro il contatto con corpi solidi di dimensioni superiori a una certa soglia, ma non è protetto contro l’acqua. Deve quindi essere installato in ambiente interno o in un quadro adeguatamente protetto, non in posizione esposta a pioggia, spruzzi, condensa o polveri aggressive.
Le avvertenze del manuale chiariscono che l’installazione e il collegamento elettrico devono essere eseguiti da un elettricista esperto e nel rispetto delle norme e leggi vigenti. Il costruttore non si assume responsabilità per l’impiego del prodotto in ambienti o installazioni soggetti a particolari normative non rispettate. Questa dichiarazione è rilevante perché un interruttore orario può sembrare un dispositivo semplice, ma è comunque parte di un impianto elettrico fisso. Errori di cablaggio possono provocare cortocircuiti, surriscaldamenti, mancato isolamento, danni al carico o rischi per le persone. La guida riporta anche una nota secondo cui le prestazioni dell’interruttore orario possono essere influenzate da alte temperature di esercizio. Poiché il dispositivo contiene parti meccaniche ed elettroniche, temperature elevate nel quadro possono incidere sulla precisione, sulla durata o sull’affidabilità del funzionamento.
La riserva di carica è prevista solo per i modelli predisposti. Il manuale precisa che, in questi modelli, l’interruttore orario inizierà a operare circa cinque minuti dopo il collegamento alla rete. Dopo circa settantadue ore di collegamento, raggiungerà il livello completo di riserva di carica, pari a centocinquanta ore. Questo significa che, se viene a mancare la tensione di alimentazione, il timer con riserva può continuare a mantenere l’ora interna per un periodo prolungato, evitando che la programmazione si disallinei immediatamente. La riserva di carica è quindi una funzione di continuità, particolarmente utile in zone dove possono verificarsi interruzioni elettriche. Nei dati tecnici viene indicata una batteria Ni-MH senza cadmio per i modelli con riserva. La batteria non rimovibile comporta anche specifiche regole di smaltimento a fine vita.
I dati tecnici completano il quadro del prodotto. La portata dei contatti è indicata come 16(4) A a 250 V. Il carico ohmico massimo è 3500 W, mentre il carico induttivo massimo è 1000 VA. La distinzione tra carico ohmico e carico induttivo è importante: un carico ohmico, come una resistenza, è più semplice da commutare; un carico induttivo, come un motore, un trasformatore o alcune lampade con alimentatore, genera correnti e sovratensioni più impegnative per i contatti. Per questo la potenza ammissibile è inferiore. La sezione dei fili ammessa ai morsetti va da 1,5 a 4 mm², la temperatura ambiente di funzionamento va da -10 °C a +50 °C, il grado di isolamento è Classe II, la tensione impulsiva nominale è 4 kV e il grado di inquinamento è normale. Il coperchietto trasparente è piombabile, quindi può essere sigillato per impedire modifiche non autorizzate alla programmazione. Le norme di riferimento per la marcatura CE sono EN 60730-1 ed EN 60730-2-7, relative ai dispositivi di controllo automatico elettrico.
La parte finale del manuale riguarda lo smaltimento dei vecchi apparecchi elettrici ed elettronici. Il simbolo riportato sul prodotto o sull’imballo indica che il timer non deve essere trattato come rifiuto domestico. Deve invece essere conferito a un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Nei modelli con riserva di carica, l’apparecchio contiene una batteria non rimovibile e non deve essere smaltito come rifiuto urbano, perché è soggetto a raccolta separata per evitare danni all’ambiente. Il manuale richiama la Direttiva 2006/66 e le leggi nazionali di recepimento, precisando che il mancato rispetto delle prescrizioni di smaltimento è sanzionato. Questo passaggio evidenzia che anche un piccolo timer da quadro contiene materiali e componenti che devono essere gestiti correttamente a fine vita.

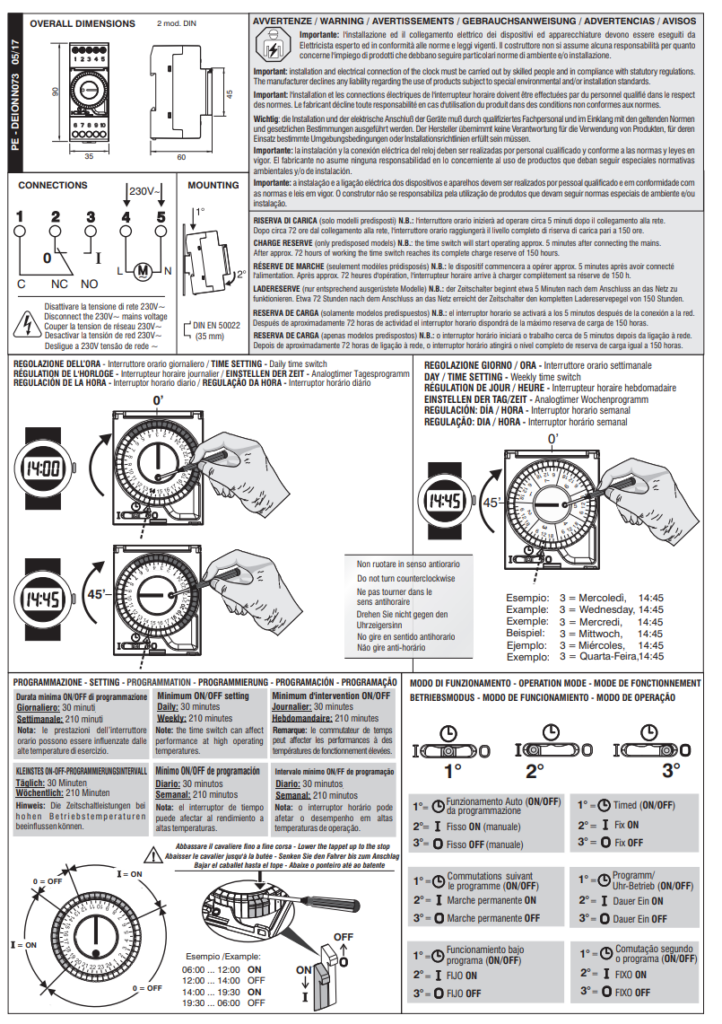

Manuale di Istruzioni Interruttore Orario Giornaliero Perry PDF
Se hai bisogno di configurare correttamente il tuo Interruttore Orario Giornaliero Perry, mettere a disposizione il manuale di istruzioni in formato PDF può rivelarsi estremamente utile. In questo documento troverai tutte le informazioni necessarie per l’installazione, la programmazione e l’utilizzo ottimale del dispositivo. Scaricando il manuale potrai consultare in qualsiasi momento le procedure dettagliate e i suggerimenti forniti dal produttore, così da risolvere facilmente eventuali dubbi o difficoltà.
