Benvenuto nella sezione dedicata al manuale di istruzioni per il programmatore Irritrol Junior Plus, disponibile nei modelli a 2, 4, 6 e 8 stazioni. Qui puoi scaricare comodamente il manuale in formato PDF per avere sempre a portata di mano tutte le informazioni necessarie all’installazione, alla programmazione e alla manutenzione del tuo sistema di irrigazione. Il manuale offre spiegazioni dettagliate, consigli pratici e risposte alle domande più frequenti, facilitando l’utilizzo corretto e ottimale del tuo Irritrol Junior Plus. Scarica subito la guida ufficiale per sfruttare al meglio tutte le funzionalità del tuo dispositivo.
Cosa Troverai nel Manuale Utente Irritrol Junior Plus 2 – 4 – 6 – 8
Il manuale Irritrol Junior Plus 2/4/6/8 descrive un programmatore da interno per impianti di irrigazione, disponibile in versioni a due, quattro, sei e otto stazioni, dotato di doppio programma, uscita a 24 VAC, comando per valvola principale o pompa e funzione di regolazione percentuale dei tempi di irrigazione, indicata come Water Budget. Il documento è molto sintetico, ma contiene tutte le informazioni essenziali per installare il dispositivo, collegarlo ai solenoidi delle valvole, alimentarlo correttamente, programmare l’irrigazione automatica, usare i comandi manuali, sospendere temporaneamente l’irrigazione e interpretare alcune condizioni di funzionamento o di errore. Il Junior Plus è pensato per essere montato in un’area protetta, quindi non deve essere considerato un dispositivo da esterno esposto direttamente a pioggia, acqua, condensa intensa o agenti atmosferici. Il manuale mostra infatti il trasformatore collegato al programmatore e specifica che deve essere installato in area protetta, perché l’alimentazione elettrica e l’elettronica di comando richiedono condizioni di sicurezza adeguate.

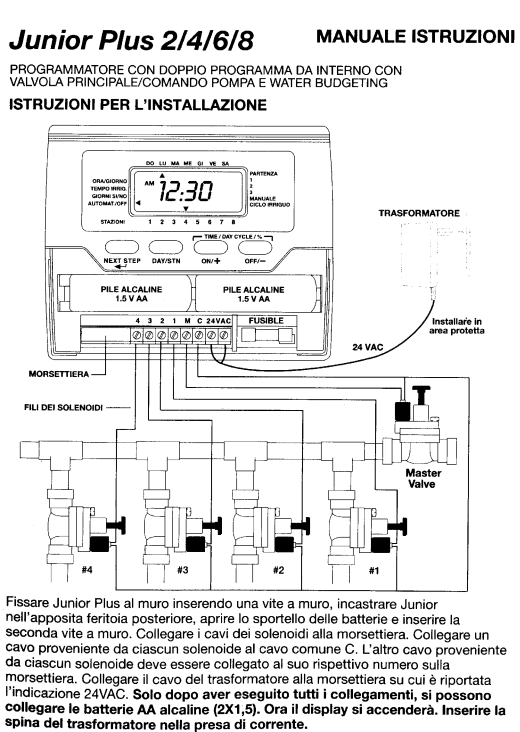

L’installazione parte dal fissaggio fisico del programmatore. L’unità va fissata al muro inserendo una vite nella parete e agganciando il programmatore nell’apposita feritoia posteriore. Una volta appeso, bisogna aprire lo sportello delle batterie e inserire una seconda vite a muro, così da bloccare l’apparecchio in modo stabile. Questa procedura evita che il programmatore resti appeso solo al primo punto di fissaggio e si sposti durante l’uso, durante la sostituzione delle batterie o durante il collegamento dei fili. Il disegno nella prima pagina mostra la morsettiera inferiore, i vani per le pile alcaline, il fusibile, l’ingresso a 24 VAC, il morsetto comune, le uscite numerate delle stazioni e il collegamento verso la valvola principale. L’immagine serve a chiarire che il programmatore lavora come centro di comando dell’impianto: da esso partono i fili diretti alle singole elettrovalvole, mentre il trasformatore fornisce l’alimentazione necessaria per il funzionamento elettrico.
Il collegamento dei solenoidi avviene sulla morsettiera. Il manuale indica di collegare un cavo proveniente da ciascun solenoide al cavo comune C. L’altro cavo proveniente da ciascun solenoide deve invece essere collegato al proprio numero sulla morsettiera, cioè alla stazione corrispondente. In pratica, tutte le valvole condividono un ritorno comune, mentre ogni stazione ha un filo separato che permette al programmatore di comandare singolarmente quella zona dell’impianto. Nel disegno sono rappresentate quattro valvole numerate, ma il principio vale anche per i modelli con due, sei o otto stazioni: ogni valvola deve essere collegata al morsetto della stazione che si desidera usare per quella zona. La presenza dell’uscita indicata per master valve o comando pompa significa che il programmatore può attivare una valvola principale o un relè pompa quando parte l’irrigazione. Questa funzione è utile negli impianti in cui l’acqua deve essere abilitata da una valvola generale oppure in cui una pompa deve essere avviata insieme alle stazioni irrigue. Il manuale richiama anche la potenza nominale dei solenoidi: la massima uscita per stazione è 24 VAC, 0,35 ampere per ogni stazione. Questo dato serve a evitare sovraccarichi, perché collegare dispositivi con assorbimento superiore potrebbe causare malfunzionamenti, bruciare il fusibile o danneggiare il programmatore.
Un punto importante dell’installazione riguarda l’ordine dei collegamenti. Il manuale precisa che devono essere eseguiti tutti i collegamenti prima di inserire le batterie alcaline. Le pile richieste sono due batterie alcaline da 1,5 volt, indicate come pile AA. Solo dopo aver completato il cablaggio si devono inserire le batterie, e a quel punto il display si accende. Successivamente va inserita la spina del trasformatore nella presa di corrente. Questa sequenza è descritta perché il programmatore deve avviarsi in modo ordinato e riconoscere correttamente l’alimentazione. Le batterie hanno una funzione di mantenimento della programmazione e dell’orologio, mentre il trasformatore fornisce l’energia a 24 VAC per il comando delle valvole. Il manuale dedica una parte anche alla sostituzione delle batterie: le batterie alcaline da 1,5 volt devono essere sostituite una volta all’anno e il trasformatore deve essere scollegato prima della sostituzione. Dopo aver inserito le nuove batterie, il trasformatore va ricollegato. Se la sostituzione viene eseguita correttamente, il manuale indica che non sarà necessario riprogrammare l’unità. Questo significa che il dispositivo è progettato per conservare le impostazioni durante una sostituzione ordinaria, purché si seguano le istruzioni.
Il pannello frontale del Junior Plus è organizzato in modo semplice. Sul display sono visibili l’ora, l’indicazione AM o PM, il giorno della settimana, i riferimenti alle stazioni e alcune diciture funzionali come ora/giorno, tempo irrigazione, giorni sì/no, automatico/off, partenza, manuale e ciclo irriguo. I tasti principali sono NEXT STEP, DAY/STATION, ON/+ e OFF/-. NEXT STEP serve ad avanzare nella programmazione e a passare da una fase alla successiva. DAY/STATION serve a selezionare il giorno o la stazione, a seconda della modalità in cui ci si trova. ON/+ aumenta i valori o conferma l’attivazione di un giorno, una stazione o un comando. OFF/- diminuisce i valori o disattiva un giorno, una stazione o l’irrigazione. Il manuale segnala che, tenendo premuti ON/+ o OFF/-, si ottiene l’avanzamento veloce delle cifre. Questa funzione è pratica perché evita di dover premere il tasto molte volte quando si deve impostare un orario distante o modificare rapidamente una percentuale.
La programmazione dell’irrigazione si basa su tre elementi fondamentali: la durata dell’irrigazione per ciascuna stazione, i giorni in cui irrigare e l’orario di partenza del programma. Ogni stazione può essere assegnata a un programma, e il programmatore dispone di due programmi, indicati come PI e PII. Le stazioni appartenenti allo stesso programma si aprono in sequenza, non tutte contemporaneamente. Questo è un principio centrale del funzionamento degli impianti di irrigazione a più zone: quando arriva l’ora di partenza, la prima valvola programmata si apre, poi al termine del suo tempo si chiude e si apre la successiva, fino al completamento del ciclo. In questo modo la portata disponibile viene gestita meglio e non si sovraccarica l’impianto aprendo più elettrovalvole nello stesso momento. Il manuale spiega che, all’ora prestabilita, la prima valvola del programma 1 inizia a irrigare e le altre valvole dello stesso programma si aprono automaticamente in sequenza.
La prima impostazione da effettuare è quella di ora e giorno. Nella fase ORA/GIORNO si usa DAY/STATION per portare la freccia sul giorno corretto, si regolano ora e minuti con ON/+ o OFF/- e poi si preme NEXT STEP per passare alla fase seguente. L’attenzione all’indicazione AM e PM è implicita nella rappresentazione del display e risulta importante per evitare partenze indesiderate a dodici ore di distanza. Un errore tra mattina e pomeriggio può infatti causare irrigazioni notturne o diurne non previste. Dopo ora e giorno si imposta il tempo di irrigazione del Programma 1. Nella fase TEMPO IRRIG. PI si inserisce la durata desiderata per ogni stazione che si vuole assegnare al programma. Si regola il valore con ON/+ e OFF/-, si passa alla stazione successiva con DAY/STATION e si ripete l’operazione per tutte le stazioni necessarie. Quando una stazione non deve partecipare a quel programma, non le si assegna un tempo utile. Al termine si preme NEXT STEP per avanzare.
La fase successiva riguarda i giorni di irrigazione. Il manuale consente di programmare i giorni sì/no del Programma 1 oppure di usare un ciclo irriguo. Nel caso dei giorni sì/no, si sceglie il giorno con DAY/STATION e si decide se irrigare o meno con ON/+ oppure OFF/-. Questa modalità è adatta a chi vuole irrigare in giorni fissi, per esempio lunedì, mercoledì e venerdì, oppure solo in alcuni giorni della settimana. La modalità ciclo irriguo serve invece quando non interessa il nome del giorno ma l’intervallo tra un’irrigazione e l’altra. In questa fase si preme DAY/STATION per raggiungere il ciclo e si usa ON/+ o OFF/- per impostare il numero di giorni. Un ciclo con valore 1 significa che l’irrigazione parte ogni giorno, mentre valori superiori indicano intervalli più lunghi. Dopo la scelta dei giorni o del ciclo, si preme NEXT STEP per arrivare alla partenza.
La fase PARTENZA, indicata come START 1 PI, permette di programmare l’orario desiderato di avvio. Si usano ON/+ e OFF/- per regolare l’ora e si preme NEXT STEP per sistemare la partenza successiva. Il manuale precisa che per un programma parte una sola partenza è sufficiente. Questo è un chiarimento utile perché non sempre è necessario impostare più avvii giornalieri. Una sola partenza fa sì che l’intero programma venga eseguito una volta, con tutte le sue stazioni in sequenza. Le partenze successive servono solo se si vuole ripetere il ciclo di irrigazione più volte nello stesso giorno. Una volta completato il Programma 1, per entrare nel Programma 2 bisogna premere NEXT STEP e ripetere le stesse operazioni. Se il Programma 2 non serve, si tiene premuto NEXT STEP finché la freccia non indica la modalità MANUALE. Questa possibilità consente di usare il programmatore in modo molto semplice con un solo programma, oppure in modo più articolato con due programmi separati, per esempio uno dedicato al prato e uno dedicato ad aiuole o siepi.
Il manuale dedica poi una parte alla modalità manuale. Per entrare in manuale da qualsiasi altra modalità bisogna tenere premuto NEXT STEP. Sono disponibili due modalità manuali. La prima è la partenza manuale per stazione, valida solo per la stazione selezionata. In questa modalità si preme ON/+ per aprire la stazione, con la freccia puntata verso il numero della stazione; si preme OFF/- per chiudere la stazione; si usa DAY/STATION per selezionare una nuova stazione. Se si lascia aperta una stazione, essa si chiuderà automaticamente al termine della durata di irrigazione programmata. La priorità viene data prima al tempo del Programma 1, poi al tempo del Programma 2; se per quella stazione non è programmato alcun tempo di irrigazione, la centralina passa al modo AUTO dopo circa un minuto. Questa logica evita che una stazione rimanga aperta indefinitamente per dimenticanza.
La seconda modalità manuale è la partenza manuale per programma, chiamata semiautomatica. In questa modalità è possibile avviare in sequenza tutte le valvole programmate nel Programma 1 o nel Programma 2. La prima valvola impostata in quel programma inizia a lampeggiare sul display, segnalando che è pronta per partire. Si preme ON/+ per iniziare la sequenza e OFF/- per terminarla. Con NEXT STEP si seleziona il Programma 2 e si ripete la stessa procedura. Premendo NEXT STEP si avanza poi alla modalità AUTO. La modalità semiautomatica è utile quando si vuole eseguire immediatamente un intero programma senza attendere l’orario pianificato, per esempio dopo una semina, dopo una concimazione o durante una verifica dell’impianto.
La modalità AUTO/OFF consente di gestire l’irrigazione automatica senza cancellare i programmi. In posizione AUTO, premendo OFF/- si interrompe l’irrigazione; premendo ON/+ si riprende l’irrigazione. Questa funzione è utile quando si vuole sospendere temporaneamente l’impianto per pioggia, manutenzione o altri motivi, mantenendo comunque in memoria tutti i tempi, i giorni e le partenze. Il manuale descrive anche la funzione Water Budget per i programmi PI e PII. Questa regolazione serve ad aumentare o diminuire il tempo di irrigazione di tutte le stazioni appartenenti a un programma con una sola impostazione. La percentuale del tempo di irrigazione è preimpostata al 100%. Per accedere al Water Budget dalla posizione Tempo di Irrigazione bisogna premere DAY/STATION finché si superano tutte le stazioni; il display mostra 100 e le stazioni attive del programma lampeggiano. Con ON/+ si aumenta la percentuale e con OFF/- la si diminuisce, con un intervallo indicato dal manuale da 10% a 200%. Questa funzione è una regolazione stagionale: in periodi caldi si può aumentare la durata effettiva senza riprogrammare ogni stazione, mentre in periodi più freschi o umidi si può ridurla. Premendo NEXT STEP si passa poi alla modalità MANUALE.
Le informazioni importanti del manuale chiariscono alcuni comportamenti generali. Il pulsante NEXT STEP consente di accedere alle diverse fasi della programmazione. Il ritorno automatico fa sì che, se non si tocca alcun tasto per un certo periodo, il programmatore torni automaticamente in modalità AUTO, tranne nel caso della modalità manuale. L’avanzamento veloce delle cifre si ottiene tenendo premuti i tasti ON/+ o OFF/-. Il manuale spiega anche la cancellazione del programma: in modalità automatica si premono contemporaneamente i tasti indicati finché la freccia inizia a lampeggiare, e bisogna attendere il completamento della cancellazione. Viene inoltre descritta una funzione chiamata Start Time Stacking: se vengono programmati orari di partenza sovrapposti o troppo ravvicinati, il programmatore ritarda automaticamente la partenza successiva fino a quando la precedente sequenza non è terminata. Questo evita conflitti tra cicli di irrigazione e impedisce che programmi diversi tentino di funzionare nello stesso momento oltre la capacità prevista dell’impianto.
Il manuale include anche indicazioni sul segnale di interruzione dell’alimentazione e sul fusibile. Se viene meno la corrente dell’alimentazione a 24 volt, il segnale “24V” inizia a lampeggiare. Questo smette di lampeggiare quando la corrente viene ripristinata. Il segnale “25V” lampeggia anche se un fusibile nuovo da 0,5 ampere deve essere inserito, quindi il display può aiutare a capire se il problema riguarda l’alimentazione o la protezione elettrica. Nel complesso, il manuale del Junior Plus 2/4/6/8 presenta un programmatore pensato per un uso domestico o residenziale, con una struttura di programmazione lineare ma completa. L’utente deve prima installare correttamente il dispositivo in area protetta, collegare comune, stazioni, trasformatore e eventuale valvola principale, poi inserire le batterie e alimentare l’unità. Una volta acceso, il programmatore permette di impostare ora, giorno, tempi per stazione, giorni o cicli irrigui e partenze per due programmi indipendenti. Le funzioni manuali consentono di testare o avviare l’irrigazione senza attendere gli orari impostati, mentre AUTO/OFF e Water Budget permettono di adattare rapidamente il funzionamento alle condizioni reali senza perdere la programmazione.
Manuale di Istruzioni Irritrol Junior Plus 2 – 4 – 6 – 8 PDF
Se stai cercando una guida chiara e dettagliata per utilizzare al meglio il tuo programmatore Irritrol Junior Plus nelle versioni 2, 4, 6 e 8, sei nel posto giusto. Qui troverai il manuale di istruzioni ufficiale in formato PDF, facilmente scaricabile, che ti accompagnerà passo dopo passo nell’installazione, nella configurazione e nell’uso quotidiano del dispositivo. Grazie a questo documento potrai risolvere eventuali dubbi e sfruttare al massimo tutte le funzionalità offerte dal tuo sistema di irrigazione.
