In questa pagina puoi trovare e scaricare gratuitamente il manuale di istruzioni in formato PDF per l’asciugatrice Daya 8 Kg modello DSTD8PE. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo e nella manutenzione corretta dell’elettrodomestico, aiutandoti a sfruttarne al meglio tutte le funzioni e a risolvere eventuali dubbi o problemi. Scarica il documento per avere sempre a portata di mano tutte le informazioni necessarie per un uso sicuro ed efficiente della tua asciugatrice Daya.
Cosa Troverai nel Manuale Utente Asciugatrice Daya 8 Kg DSTD8PE
Il manuale dell’asciugatrice Daya DSTD8PE descrive un’asciugatrice a pompa di calore da 8 kg progettata per l’uso domestico, con tecnologia a condensazione, refrigerante R290 e programmi specifici per diversi tipi di tessuto. Il documento è una guida completa che accompagna l’utente dalla fase di installazione alla manutenzione ordinaria, passando per sicurezza, uso quotidiano, scelta dei programmi, pulizia dei filtri, svuotamento della condensa, diagnostica, dati tecnici, conformità europea e condizioni di garanzia. La prima indicazione importante è che il manuale deve essere letto prima dell’installazione, perché una corretta collocazione dell’apparecchio semplifica l’uso, riduce i rischi e garantisce prestazioni migliori. Il manuale raccomanda anche di conservarlo in un luogo sicuro per consultazioni future, perché contiene informazioni indispensabili sia per l’utilizzatore sia per l’assistenza tecnica.
La parte iniziale è dedicata alle informazioni di sicurezza. L’asciugatrice viene presentata come un apparecchio che, se usato in modo errato, può comportare rischio di scossa elettrica, incendio o lesioni gravi. Per questo il manuale invita a conoscere bene caratteristiche e funzioni prima del primo utilizzo. L’apparecchio non deve essere utilizzato senza supervisione da persone con capacità fisiche, sensoriali o mentali ridotte, né da bambini o persone prive di esperienza, salvo che abbiano ricevuto istruzioni adeguate da una persona responsabile. I bambini sopra gli 8 anni possono usare l’asciugatrice solo sotto controllo o dopo essere stati istruiti in modo specifico. Non devono giocare con l’apparecchio e non bisogna lasciare lo sportello aperto, perché esiste il rischio di intrappolamento. Questa avvertenza è particolarmente rilevante perché il cestello può apparire come uno spazio accessibile e curioso per bambini o animali domestici.
Il manuale chiarisce anche che le avvertenze non possono coprire ogni situazione possibile, quindi l’utente deve applicare buon senso e prudenza. L’apparecchio deve essere maneggiato con cura, senza urtarlo durante le operazioni di carico e scarico. Durante il trasporto non deve essere sollevato dalla manopola o dallo sportello, ma dai punti di presa adatti. Deve essere trasportato in posizione verticale e non deve essere inclinato oltre 15 gradi, perché una inclinazione eccessiva può danneggiare il sistema a pompa di calore. Dopo il trasporto bisogna lasciarlo riposare almeno 2 ore prima del collegamento elettrico. Questa attesa serve a stabilizzare il circuito interno e riduce il rischio di malfunzionamenti al primo avvio.
L’installazione deve avvenire solo in ambienti interni asciutti, usando una presa con messa a terra conforme alle normative vigenti. Il manuale vieta l’uso di cavi danneggiati e raccomanda di non schiacciare, torcere o piegare il cavo di alimentazione. Prolunghe, adattatori non idonei, ciabatte e prese multiple sono sconsigliati perché possono causare surriscaldamenti o malfunzionamenti. I materiali di imballaggio devono restare lontani dai bambini, perché possono causare soffocamento o incidenti domestici. In caso di fumo, odore di bruciato, surriscaldamento o rumori insoliti, l’apparecchio deve essere scollegato immediatamente e bisogna contattare l’assistenza. Il manuale è molto chiaro su questo punto: non bisogna tentare riparazioni fai-da-te.
Un aspetto tecnico molto importante riguarda il refrigerante R290, cioè propano. L’asciugatrice a pompa di calore DSTD8PE contiene questo gas, indicato come altamente infiammabile e appartenente alla classe A3. Il circuito frigorifero non deve essere forato, smontato o manomesso. In caso di perdita, bisogna ventilare l’ambiente e contattare assistenza autorizzata. Questa informazione aiuta a capire perché le operazioni tecniche interne non sono alla portata dell’utente comune. La pompa di calore permette di asciugare con consumi ridotti rispetto a sistemi tradizionali, ma richiede un circuito frigorifero integro e sicuro. Anche la ventilazione ambientale è presentata come una raccomandazione importante: la stanza deve essere adeguatamente ventilata per il corretto funzionamento del sistema e per la sicurezza dell’utilizzatore.
Le avvertenze per l’uso spiegano cosa non deve essere inserito nell’asciugatrice. Non bisogna asciugare capi contaminati da benzina, solventi, alcol, oli, vernici o altre sostanze infiammabili, perché potrebbero generare rischio di incendio. Non bisogna collegare l’apparecchio a timer o interruttori a impulsi. Non si devono inserire tessuti gocciolanti d’acqua, perché potrebbero causare danni o rischi. Il manuale specifica anche che l’apparecchio non è adatto all’asciugatura di capi in lana. Prima di usare l’asciugatrice, bisogna sempre verificare le etichette dei capi: alcuni simboli indicano che l’asciugatura a tamburo è consentita, altri che è consentita solo con ciclo delicato, altri ancora che è vietata. Questa precauzione evita restringimenti, deformazioni, danni ai tessuti e risultati insoddisfacenti.
La sezione sull’installazione mostra i principali componenti della macchina. Nella panoramica sono indicati il top, il cavo di alimentazione, il contenitore della condensa, il pannello di controllo, la griglia di aspirazione aria, il filtro inferiore, i piedini di livellamento, lo sportello di manutenzione, il filtro lanugine, il cestello e la porta. Gli accessori inclusi sono il tubo di scarico esterno e il raccordo di collegamento. Le illustrazioni possono variare leggermente in base al modello, ma la logica dei componenti resta la stessa. Il manuale consiglia di posizionare l’asciugatrice vicino alla lavatrice, così da trasferire più facilmente i capi appena lavati e centrifugati. Non deve essere installata in ambienti polverosi, perché la polvere può ostruire la griglia di ventilazione e accumularsi nei filtri.
Il posizionamento deve avvenire su una superficie solida, piana e stabile. Non bisogna collocare l’asciugatrice su tappeti, coperte o supporti instabili, né riempire lo spazio sotto l’apparecchio con tappeti spessi o listelli di legno. Questi materiali possono compromettere la ventilazione, aumentare vibrazioni e rumorosità o alterare la stabilità. Il manuale richiede almeno 5 cm di distanza da pareti o mobili, così da garantire la circolazione dell’aria. Il livellamento è essenziale: l’asciugatrice va posizionata nel punto definitivo, controllata con una livella a bolla e regolata ruotando i piedini fino a ottenere un appoggio stabile e perfettamente orizzontale. Se necessario si può usare un cacciavite di diametro inferiore a 4,5 mm per agevolare la regolazione. I piedini non devono essere estesi oltre il necessario, perché un’estensione eccessiva può causare instabilità o vibrazioni anomale.
Il collegamento elettrico richiede che la tensione dell’impianto sia compatibile con la targhetta dell’apparecchio. L’asciugatrice deve essere collegata direttamente a una presa con messa a terra, senza prolunghe, adattatori o prese multiple. Il manuale descrive anche l’installazione del tubo di scarico esterno, utile per evitare di svuotare manualmente il contenitore della condensa. Se il modello è dotato di tubo di scarico, si scollega il tubo interno grigio corrugato dal raccordo che lo collega al serbatoio dell’acqua, tirandolo con cautela verso il basso, poi lo si collega al tubo esterno tramite il raccordo fornito. Il tubo esterno deve essere fissato alla clip posteriore per evitare piegature e strozzature. L’estremità libera può essere inserita in un lavandino o lavatoio, con altezza massima consigliata di 78 cm, oppure in uno scarico a pavimento. La lunghezza massima consigliata è 200 cm. Il tubo non deve essere piegato, strozzato o immerso nell’acqua e deve mantenere una pendenza costante. Se non si installa lo scarico esterno, la condensa verrà raccolta nel contenitore interno, che andrà svuotato dopo ogni ciclo.
L’uso quotidiano è riassunto nella procedura di avvio rapido. Prima bisogna verificare che l’asciugatrice sia installata correttamente. Si inserisce la spina, si caricano i capi nel cestello, si chiude lo sportello, si accende l’apparecchio, si seleziona il programma desiderato, si scelgono eventuali funzioni opzionali e si avvia il ciclo. A fine asciugatura, indicata da un segnale acustico o dalla visualizzazione “0:00”, si apre lo sportello, si estrae il bucato, si rimuove il contenitore della condensa, si svuota l’acqua, si pulisce il filtro lanugine e si spegne l’apparecchio. Prima del primo utilizzo, il manuale raccomanda un ciclo di pulizia iniziale perché durante produzione e trasporto possono depositarsi polveri o residui di lubrificante. Bisogna inserire alcuni stracci puliti, collegare l’apparecchio, selezionare il programma Rapido, avviare il ciclo e poi pulire filtro lanugine e condensatore secondo le istruzioni.
Prima di ogni ciclo è consigliabile centrifugare bene il bucato in lavatrice. Una centrifuga efficace riduce tempi di asciugatura e consumo energetico. Il bucato deve essere suddiviso per tipo di tessuto e programma. Cerniere, ganci e occhielli vanno chiusi; bottoni, cinture e lacci vanno sistemati per evitare impigliamenti. Non bisogna asciugare eccessivamente i capi, perché un’asciugatura troppo spinta produce pieghe difficili da eliminare. Non si devono asciugare articoli contenenti gomma o materiali elastici simili. Lo sportello andrebbe aperto solo al termine del programma, per evitare scottature da vapore caldo o da componenti surriscaldati. Dopo ogni utilizzo bisogna pulire il filtro lanugine e svuotare il serbatoio della condensa, operazioni fondamentali per mantenere efficienza energetica e ridurre i tempi di asciugatura.
Il manuale riporta anche esempi indicativi di peso dei capi, utili per non sovraccaricare l’asciugatrice. Una giacca o un jeans possono pesare circa 800 g, una trapunta in spugna circa 900 g, un lenzuolo singolo circa 600 g, una tuta da lavoro circa 1120 g, una camicia a maniche lunghe circa 200 g, una maglietta a maniche corte circa 180 g, biancheria intima circa 70 g e calzini circa 50 g. Questi valori sono indicativi, ma aiutano a rispettare il carico massimo e a evitare cicli troppo pieni, che asciugano male e consumano di più.
Il pannello di controllo comprende una manopola programmi e vari pulsanti. Avvio/Pausa avvia o mette in pausa il ciclo. Ritardo consente di impostare una partenza ritardata da 1 a 24 ore, con incremento di un’ora per pressione; il ritardo si imposta dopo aver scelto il programma e prima dell’avvio, e il tempo visualizzato indica il tempo prima dell’avvio, non l’orario di fine. Durante il conto alla rovescia, tutti i tasti sono disattivati tranne Avvio/Pausa. Il pulsante Livello permette di scegliere il grado di asciugatura, quando il programma lo consente: L0 è adatto a capi da stiro, L1 è normale, L2 è più asciutto e L3 è extra asciutto. Nei cicli a tempo il livello non può essere modificato. Tempo meno e Tempo più regolano la durata solo nei cicli che lo permettono. Il blocco bambini si attiva premendo contemporaneamente Tempo più e Ritardo; quando è attivo, tutti i tasti sono disabilitati. La funzione Anti Piega serve a prevenire pieghe dopo il ciclo e dura 180 minuti, con movimenti del cestello ogni 10 minuti.
I programmi disponibili coprono molte esigenze. Eco ha carico massimo di 8 kg ed è pensato per asciugare cotone risparmiando energia, con temperature contenute. Misti arriva a 5 kg ed è adatto a carichi composti da cotone e sintetici. Camicie, con carico massimo 1 kg, asciuga in modo delicato e riduce le pieghe. Delicati arriva a 3 kg ed è indicato per seta, viscosa e materiali sensibili al calore. Lenzuola, fino a 5 kg, gestisce carichi voluminosi come lenzuola, federe e coperte leggere. Baby Care, fino a 1 kg, è pensato per piccoli capi in cotone per neonati. Piumini, fino a 1,5 kg, è dedicato a giacche imbottite e capi con piuma naturale o sintetica. Air Wash, fino a 5 kg, usa aria tiepida per rinfrescare capi e ridurre odori senza lavaggio. Igiene, fino a 3 kg, usa aria calda per igienizzare capi conservati a lungo. Asciugamani, fino a 3 kg, è intenso e adatto alla spugna. Sport, fino a 3 kg, protegge fibre tecniche e capi traspiranti. A tempo consente controllo manuale della durata. Rinfresca, fino a 3 kg, è rapido e adatto a capi poco usati. Rimuovi Peli, fino a 5 kg, aiuta a eliminare pelucchi, capelli e residui. Riscalda, fino a 5 kg, scalda capi asciutti per renderli più confortevoli da indossare.
La manutenzione è uno dei punti più importanti del manuale. Il serbatoio dell’acqua deve essere svuotato dopo ogni ciclo. Si estrae con entrambe le mani, si versa la condensa nel lavandino e lo si reinserisce correttamente. Se il serbatoio si riempie durante il funzionamento, il programma si mette in pausa e si accende la spia; dopo lo svuotamento si può riprendere premendo Avvio/Pausa. L’acqua di condensa non deve essere bevuta e l’asciugatrice non deve funzionare senza serbatoio inserito.
La macchina ha due filtri: il filtro lanugine nello sportello e il filtro inferiore davanti allo scambiatore di calore. Il filtro lanugine deve essere pulito dopo ogni ciclo. Si apre lo sportello, si estrae il filtro, lo si apre, si rimuove la lanugine e, se necessario, lo si sciacqua sotto acqua corrente; prima di reinserirlo deve essere completamente asciutto. Il filtro inferiore deve essere pulito ogni 5 cicli. Per pulirlo si apre lo sportello inferiore in basso a sinistra, si sbloccano le tre leve, si estrae il filtro, si elimina la lanugine, lo si lava se necessario, si asciuga, si puliscono le guarnizioni e lo si reinserisce bloccando bene le leve. Non bisogna usare l’asciugatrice senza filtro inferiore installato. La lanugine ostacola la circolazione dell’aria, allunga i tempi di asciugatura e aumenta il consumo energetico.
Lo scambiatore di calore va pulito una volta al mese. Dopo aver rimosso il filtro inferiore, si accede allo scambiatore e si usa un aspirapolvere con spazzola morbida per rimuovere delicatamente la lanugine. Non bisogna premere sulle alette, perché sono delicate e possono piegarsi, riducendo l’efficienza dell’asciugatura. Non bisogna toccare lo scambiatore con le mani nude, perché può causare tagli. Prima di qualsiasi pulizia si scollega la spina. Anche cestello, porta, guarnizione, sensori di umidità e aperture interne vanno puliti con panno morbido leggermente umido. I sensori di umidità sono lamelle metalliche all’interno del cestello e, se sporchi, possono compromettere il rilevamento dell’umidità e quindi il risultato finale. Il pannello di controllo e le superfici esterne si puliscono con panno morbido leggermente umido, senza spruzzare detergenti direttamente e senza usare solventi, abrasivi, prodotti per vetri o detergenti universali.
La diagnostica aiuta a interpretare problemi comuni. Se il simbolo del serbatoio è acceso, probabilmente il serbatoio è pieno e va svuotato. Se gli odori non vengono rimossi nei programmi specifici, il carico può essere eccessivo o il ciclo troppo breve. Se il simbolo del filtro resta acceso, potrebbe esserci lanugine residua nel vano filtro o il filtro potrebbe non essere stato lavato. Se il ciclo impiega troppo tempo, le cause probabili sono filtri sporchi, condensatore sporco o ventilazione ambientale insufficiente. Se i capi restano umidi, il carico può essere eccessivo, il programma inadatto o i filtri ostruiti. Se il display non si accende, bisogna controllare alimentazione e tasto On/Off. Se la macchina non parte, bisogna verificare presa, blocco bambini, chiusura della porta, scelta del programma e pressione di Avvio/Pausa. Rumori di ronzio possono essere normali, perché il compressore produce un suono durante il funzionamento. Perdite dalla porta possono dipendere da guarnizione sporca o lanugine sull’oblò. Se il problema non si risolve, bisogna spegnere l’asciugatrice, scollegare la spina e contattare l’assistenza indicando modello e codice errore.
La tabella dei codici errore indica varie situazioni. “OC” segnala serbatoio pieno o pompa guasta. “dC” indica sportello non chiuso correttamente. “LE” riguarda filtro sporco o guasto al motore. “HC” segnala anomalia del compressore. “tE1” indica temperatura anomala nel condotto aria anteriore. “tE2” indica temperatura anomala del condensatore. “SC” indica sensore di umidità anomalo. Per alcune condizioni l’utente può svuotare il serbatoio, chiudere bene la porta o pulire il filtro; se l’errore persiste, o se riguarda compressore, temperature anomale o sensore di umidità, bisogna rivolgersi all’assistenza tecnica.
I dati tecnici identificano il modello DSTD8PE come asciugabiancheria a condensatore con pompa di calore elettrica. La capacità nominale è 8 kg. Le dimensioni sono 85 cm di altezza, 60 cm di larghezza e 62 cm di profondità. La classe di efficienza energetica è E secondo la scheda informativa riportata, l’efficienza di condensazione è 82% con classe C, il consumo ponderato di energia è 1,35 kWh per ciclo e la durata del programma a capacità nominale è 4 ore e 10 minuti, mentre a metà carico è 1 ora e 59 minuti. L’emissione di rumore aereo è 66 dB(A), classe C. La potenza nominale è 650 W, la corrente nominale 3 A, la tensione 220-240 V, la frequenza 50 Hz, il refrigerante R290 è presente in quantità di 105 g, il consumo elettrico dichiarato è 135 kWh ogni 100 cicli e il peso netto è 45 kg. Il manuale invita comunque a verificare sempre la targhetta identificativa applicata sull’apparecchio per i dati esatti del modello acquistato.

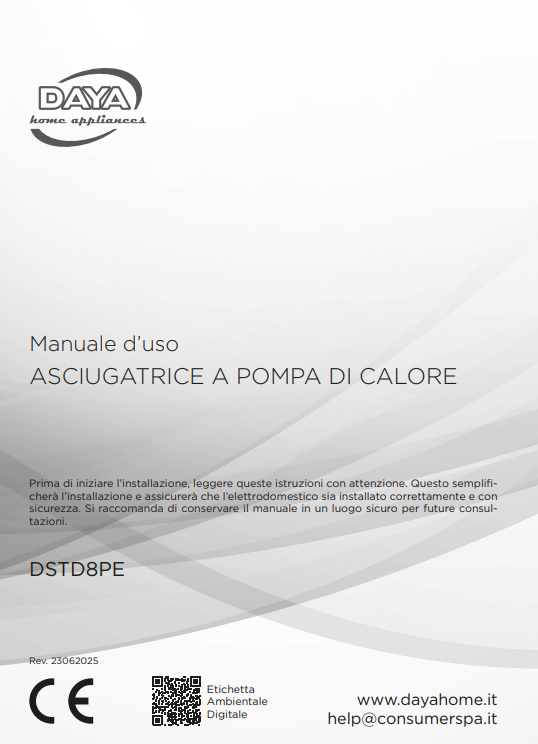

Manuale di Istruzioni Asciugatrice Daya 8 Kg DSTD8PE PDF
In questa sezione è possibile trovare il manuale di istruzioni completo per l’asciugatrice Daya 8 Kg modello DSTD8PE, disponibile in formato PDF. Il documento, facilmente consultabile e scaricabile, offre tutte le informazioni necessarie per l’installazione, l’utilizzo corretto e la manutenzione dell’elettrodomestico. Grazie a questa risorsa, sarà semplice risolvere eventuali dubbi e sfruttare al meglio le funzionalità dell’asciugatrice.
