In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il Raffrescatore Evaporativo Ardes AR5R05T. Il manuale contiene tutte le informazioni necessarie per il corretto utilizzo, la manutenzione e la risoluzione dei problemi più comuni legati al dispositivo. Seguire attentamente le indicazioni riportate nella guida garantirà un funzionamento ottimale e sicuro del raffrescatore, oltre a prolungarne la durata nel tempo. Il file è disponibile per il download immediato, così da poter consultare le istruzioni in qualsiasi momento, sia da computer che da dispositivi mobili.
Cosa Troverai nel Manuale Utente Raffrescatore Evaporativo Ardes AR5R05T
Il manuale del Raffrescatore Evaporativo Ardes AR5R05T descrive un apparecchio domestico pensato per muovere l’aria come un ventilatore e, quando richiesto, aumentare la sensazione di freschezza tramite raffrescamento evaporativo ad acqua. Il prodotto non va interpretato come un climatizzatore tradizionale con compressore e gas refrigerante, perché il suo funzionamento si basa sul passaggio dell’aria attraverso un tampone di raffreddamento alimentato dall’acqua contenuta nel serbatoio. Il libretto è multilingue e la parte italiana presenta in modo completo le avvertenze, le informazioni tecniche, le istruzioni d’uso, la gestione del telecomando, il riempimento del serbatoio, l’impiego dei contenitori del ghiaccio, la manutenzione, lo smaltimento e la garanzia. La copertina identifica il prodotto come “Raffrescatore evaporativo” modello AR5R05T e mostra un apparecchio su ruote, con griglia frontale di uscita dell’aria, pannello superiore, telecomando e serbatoio nella parte inferiore. Il manuale chiarisce fin dall’inizio che, prima di usare il prodotto, bisogna leggere attentamente le istruzioni perché contengono informazioni importanti per installazione, sicurezza, utilizzo e manutenzione.
La sezione iniziale delle avvertenze spiega chi può usare l’apparecchio e a quali condizioni. Il raffrescatore può essere utilizzato da bambini a partire dagli otto anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, solo se adeguatamente sorvegliate o istruite sull’uso sicuro e se hanno compreso i pericoli correlati. I bambini non devono giocare con l’apparecchio e non devono eseguire pulizia o manutenzione senza sorveglianza. Questa indicazione è particolarmente importante perché il prodotto unisce elementi elettrici, ventola, griglie, serbatoio d’acqua, telecomando con batteria a bottone e ruote; un uso improprio da parte di un bambino potrebbe causare urti, ribaltamenti, contatto con acqua o manovre non sicure.
Il manuale stabilisce che, se il cavo di alimentazione è danneggiato, deve essere sostituito soltanto presso centri di assistenza autorizzati dal costruttore. Non bisogna tentare riparazioni autonome, perché un cavo difettoso può generare rischi di scossa elettrica, corto circuito o incendio. Prima delle operazioni di riempimento e pulizia, l’apparecchio deve essere spento e scollegato dalla rete elettrica. Questa regola va rispettata sempre, non solo quando si effettua una pulizia completa: anche il semplice riempimento del serbatoio richiede che il prodotto sia scollegato, perché si lavora con acqua vicino a un apparecchio elettrico. Il manuale aggiunge inoltre che il ventilatore non deve essere smontato, perché non è progettato per essere disassemblato dall’utente. Le parti accessibili per la manutenzione sono il serbatoio, il filtro antipolvere e il tampone di raffreddamento; il corpo motore, le parti elettriche e la struttura interna non devono essere aperti o modificati.
Una caratteristica specifica dei raffrescatori evaporativi è l’uso dell’acqua, e il manuale dedica varie avvertenze al rischio di umidità e igiene. L’utente deve essere consapevole che alti livelli di umidità possono favorire la crescita di organismi biologici nell’ambiente. Questo significa che l’apparecchio non va usato in modo indiscriminato in locali già umidi o poco ventilati. Il manuale avverte di non consentire che la stanza diventi umida o bagnata; se si nota umidità, bisogna regolare l’emissione al minimo oppure usare l’apparecchio in modo intermittente. Inoltre, non bisogna permettere che materiali assorbenti come moquette, tappeti, tende, tendaggi o tovaglie diventino umidi. Questa parte è molto importante perché un raffrescatore evaporativo non elimina umidità dall’aria: al contrario, usa l’acqua per migliorare la sensazione di freschezza. In un ambiente secco può essere utile; in un ambiente già umido può diventare meno efficace e aumentare il rischio di condensa, odori o proliferazioni biologiche.
Il manuale raccomanda di non lasciare mai acqua nel serbatoio quando l’apparecchio non viene utilizzato. Prima di riporlo bisogna svuotarlo e pulirlo, e prima dell’uso successivo bisogna pulirlo nuovamente se necessario. Questa raccomandazione serve a evitare ristagni, formazione di calcare, sviluppo di batteri e cattivi odori. Il documento dice anche di fare attenzione a non rovesciare l’apparecchio. Il prodotto è dotato di ruote, quindi può essere spostato più facilmente, ma proprio per questo bisogna muoverlo con prudenza, soprattutto quando il serbatoio contiene acqua. Un ribaltamento può causare fuoriuscite d’acqua e danni al pavimento o alle parti elettriche.
Le avvertenze generali spiegano che il raffrescatore deve essere usato solo per lo scopo per cui è stato progettato. Ogni uso non conforme alle istruzioni è considerato improprio e pericoloso. L’apparecchio non è adatto ad ambienti con atmosfere esplosive, cioè ambienti in cui siano presenti sostanze infiammabili sotto forma di gas, vapori, nebbie o polveri. Non deve essere usato vicino a fonti di calore, caloriferi, stufe, fornelli a gas, fiamme libere, tende o tessuti liberi. Non deve essere coperto durante il funzionamento e non bisogna inserire oggetti o parti del corpo nella griglia di protezione. Le prese d’aria non devono essere ostruite, perché il flusso d’aria è essenziale sia per la ventilazione sia per evitare surriscaldamenti. L’apparecchio deve essere collocato su una superficie orizzontale e stabile, a distanza adeguata da pareti e oggetti, in modo che il funzionamento non provochi danni accidentali.
Prima di alimentare il dispositivo bisogna verificare che tensione e frequenza indicate sulla targa corrispondano alla rete elettrica. Il manuale raccomanda di controllare che l’impianto abbia protezioni adeguate secondo le norme vigenti. Non bisogna alimentare il prodotto tramite prese multiple. Adattatori e prolunghe devono essere evitati, salvo necessità, e in quel caso devono essere conformi alle norme di sicurezza e adeguati ai parametri elettrici richiesti. Il cavo deve essere svolto completamente per evitare surriscaldamenti e non deve essere tirato, strattonato o usato per trascinare l’apparecchio. Non deve passare su superfici taglienti o abrasive e non deve trovarsi in posizioni dove possa essere facilmente danneggiato. La spina va collegata e scollegata con mani asciutte, reggendola saldamente. Prima di scollegare l’apparecchio, bisogna spegnerlo tramite il comando sul pannello.
Il manuale vieta di immergere il prodotto in acqua o altri liquidi. Se dovesse cadere accidentalmente in acqua, non bisogna cercare di recuperarlo subito, ma scollegare immediatamente il cavo dalla presa. Durante il funzionamento non bisogna toccare l’apparecchio con parti del corpo bagnate o umide; il manuale suggerisce anche di interporre un elemento isolante, come scarpe con suola in gomma, fra l’utente e il piano d’appoggio. L’apparecchio deve essere utilizzato e conservato solo in ambienti interni o comunque protetti da pioggia, sole diretto e polvere. Non è progettato per uso esterno. In caso di funzionamento anomalo, rumori insoliti, odori o altri problemi, bisogna spegnerlo subito, scollegarlo e, se necessario, rivolgersi a personale qualificato, evitando smontaggi o modifiche non previste dal manuale.
Il prodotto è dotato di telecomando, quindi il manuale include avvertenze dettagliate sulle batterie. Il telecomando usa una batteria CR2025 da 3 V. Le batterie devono essere tenute fuori dalla portata dei bambini perché l’ingestione può causare ustioni chimiche, perforazione dei tessuti molli e morte, con danni gravi possibili entro due ore. In caso di ingestione bisogna consultare immediatamente un medico. I bambini non devono sostituire le batterie. La batteria deve essere inserita rispettando la polarità, non deve essere cortocircuitata, ricaricata, deformata, smontata, riscaldata, saldata o gettata nel fuoco. Non deve entrare in contatto con acqua o umidità, soprattutto se il contenitore è danneggiato. Le batterie scariche devono essere rimosse subito e smaltite correttamente; se l’apparecchio non viene usato a lungo, la batteria va rimossa dal telecomando. In caso di perdita di liquido, bisogna evitare il contatto; se avviene, si deve sciacquare con acqua e consultare un medico.
La sezione tecnica identifica le parti principali dell’AR5R05T. La griglia di uscita dell’aria è sul frontale e permette la diffusione del flusso. Il pannello comandi si trova nella parte superiore ed è affiancato dal display. Il telecomando permette di controllare le funzioni a distanza. La maniglia facilita lo spostamento. Le quattro ruote vanno inserite nei fori inferiori e rendono il prodotto mobile. Sul retro si trovano il filtro antipolvere e il tampone di raffreddamento. Nella parte inferiore posteriore si trova il serbatoio, con manopola di apertura. Il cavo alimenta il prodotto e nella dotazione sono inclusi due contenitori del ghiaccio. Questi elementi mostrano la natura ibrida del dispositivo: è un ventilatore con sistema evaporativo, filtro antipolvere, serbatoio e accessori per aumentare il raffrescamento percepito.
Il primo uso richiede di estrarre il prodotto dalla scatola e inserire le ruote nei quattro fori posti nella parte inferiore, spingendole fino a fine corsa. Dopo questa operazione, si può procedere al riempimento del serbatoio. Il serbatoio non può essere estratto completamente: bisogna ruotare la manopola di apertura in posizione orizzontale ed estrarlo solo parzialmente. Nel serbatoio va versata acqua demineralizzata fredda e pulita, mantenendo il livello tra l’indicatore “Min” e l’indicatore “Max”. Il manuale è molto preciso: non bisogna aggiungere sostanze chimiche, oli o altri additivi. Il serbatoio deve essere riempito solo con acqua demineralizzata pulita, precedentemente bollita, oppure acqua distillata. Bisogna usare solo acqua fredda. Questa indicazione serve sia a proteggere il circuito interno sia a limitare calcare, residui, odori e contaminazioni.
Per aumentare l’effetto rinfrescante, il manuale consiglia l’uso dei due contenitori del ghiaccio forniti. Devono essere riempiti d’acqua e messi nel congelatore fino a completo congelamento. Successivamente si inseriscono nel serbatoio dell’acqua, facendo attenzione che il livello complessivo non superi la soglia massima. Questa funzione non trasforma il prodotto in un condizionatore, ma può abbassare la temperatura dell’acqua che alimenta il tampone e rendere più fresco il flusso d’aria. Dopo il riempimento e l’eventuale inserimento dei contenitori congelati, il serbatoio deve essere richiuso. A questo punto l’apparecchio va posizionato su una superficie piana e stabile e collegato alla presa. Quando riceve alimentazione, emette un suono “BIP”. Può essere comandato sia dal pannello sul corpo sia dal telecomando.
I comandi sono sei. Il pulsante On/Off accende e spegne il prodotto. Premendolo una volta, il ventilatore si attiva alla velocità minima e si accende l’indicatore corrispondente; premendolo di nuovo quando è acceso, si spegne. Il pulsante Velocità consente di scegliere fra minima, media e massima, indicate dagli indicatori luminosi 1a, 1b e 1c. La velocità minima è adatta a un flusso leggero, quella media a un uso normale, quella massima quando si desidera più movimento d’aria. Il pulsante Modi di funzionamento permette di selezionare modalità naturale, notturna o normale. La modalità naturale è indicata dall’indicatore 4, la modalità notturna dall’indicatore 3, mentre la modalità normale è attiva quando gli indicatori 3 e 4 sono spenti. La modalità naturale simula un flusso più variabile, mentre la notturna è pensata per l’uso durante il riposo. Il manuale non descrive matematicamente l’andamento del flusso, ma identifica chiaramente gli indicatori di riferimento.
Il timer permette di programmare lo spegnimento differito. Quando il prodotto è acceso, premendo il pulsante Timer si imposta un intervallo tra 0,5 ore e 7,5 ore. A ogni pressione il tempo aumenta di mezz’ora. Gli indicatori luminosi del timer sono contrassegnati con 0,5H, 1H, 2H e 4H e si combinano per indicare la durata impostata. Quando tutti gli indicatori sono spenti, il timer non è impostato e il prodotto funziona in modo continuo fino allo spegnimento manuale. Questa funzione è utile di notte o quando si vuole raffrescare una stanza per un tempo limitato senza lasciare il dispositivo acceso indefinitamente. Il pulsante Oscillazione attiva il movimento automatico da sinistra a destra delle alette verticali. Quando la funzione è attiva, l’indicatore 7 si accende; premendo nuovamente il pulsante, l’oscillazione si disattiva e la spia si spegne. L’oscillazione distribuisce il flusso su un’area più ampia invece di concentrarlo in una sola direzione.
Il pulsante Raffrescamento è la funzione più caratteristica dell’apparecchio. Può essere attivato dal telecomando o dal pannello comandi quando il prodotto è acceso. Questa modalità utilizza acqua, quindi il manuale avverte di verificare sempre il livello nel serbatoio prima di attivarla. Quando la funzione di raffrescamento evaporativo ad acqua è attiva, l’indicatore luminoso 6 si accende. Per disattivarla, si preme nuovamente il pulsante Raffrescamento; quando la funzione è spenta, l’indicatore 6 si spegne e l’unità continua a lavorare come semplice ventilatore. Questa distinzione è fondamentale: l’AR5R05T può funzionare sia come ventilatore senza acqua sia come raffrescatore evaporativo con acqua. Se il serbatoio è vuoto o sotto il minimo, la funzione raffrescamento non dovrebbe essere usata, perché potrebbe compromettere il funzionamento della pompa o del sistema di bagnatura del tampone.
La manutenzione ordinaria inizia sempre con lo spegnimento e lo scollegamento dalla rete. Per la pulizia esterna bisogna usare un panno morbido e asciutto. Non bisogna immergere il raffrescatore in acqua, non bisogna spruzzarlo con liquidi e non bisogna usare solventi o prodotti chimici. La pulizia giornaliera è particolarmente importante: per ridurre la formazione di batteri e il deposito di calcare, il serbatoio deve essere svuotato ogni giorno dopo l’uso e asciugato con un panno morbido e pulito. Il filtro antipolvere va pulito svitando la vite situata nella parte alta, rimuovendo il filtro tirandolo delicatamente verso l’esterno, sciacquandolo con acqua corrente e rimontandolo solo quando è asciutto, fissandolo con la vite rimossa. Il tampone di raffreddamento si pulisce rimuovendo prima il filtro antipolvere e poi il tampone stesso, lavandolo con acqua corrente e reinserendolo nella sede. Il manuale avverte che l’unità non deve mai essere messa in funzione senza filtro antipolvere e senza tampone di raffreddamento.
Il serbatoio si pulisce estraendolo parzialmente e passando un panno soffice e umido. Se sul fondo sono presenti residui minerali, si può usare un detergente neutro, che deve sempre essere risciacquato con cura. A fine stagione, prima di riporre il raffrescatore, il manuale consiglia di svuotare completamente il serbatoio e asciugarlo accuratamente. Anche il filtro antipolvere e il tampone di raffreddamento devono essere puliti e completamente asciutti prima del rimessaggio. Questa procedura evita muffe, odori, residui di calcare e deterioramento dei componenti. Il prodotto va conservato in un luogo asciutto, preferibilmente protetto da polvere e umidità.
La sezione sullo smaltimento richiama la normativa sui rifiuti di apparecchiature elettriche ed elettroniche. Il simbolo del cassonetto barrato indica che l’apparecchio, a fine vita, deve essere raccolto separatamente dagli altri rifiuti. L’utente deve conferirlo presso centri comunali di raccolta differenziata o consegnarlo al rivenditore secondo le modalità previste. Le batterie devono essere rimosse prima dello smaltimento e non devono essere gettate nei rifiuti domestici, ma negli appositi contenitori o centri di raccolta. La corretta raccolta differenziata aiuta a evitare effetti negativi su ambiente e salute e favorisce il riciclo dei materiali.
La garanzia ha validità di 24 mesi dalla data d’acquisto. È valida solo se correttamente compilata e accompagnata dallo scontrino fiscale che prova la data. L’apparecchio deve essere consegnato esclusivamente presso un centro assistenza autorizzato. La garanzia copre sostituzione o riparazione dei componenti difettosi all’origine per vizi di fabbricazione, mentre l’assistenza resta possibile a pagamento anche fuori garanzia. Il produttore declina responsabilità per danni a persone, animali o cose causati da uso improprio e mancata osservanza delle istruzioni. La garanzia decade se l’apparecchio è stato manomesso da personale non autorizzato o impiegato, conservato o trasportato in modo improprio. Sono escluse le perdite estetiche che non compromettono il funzionamento.

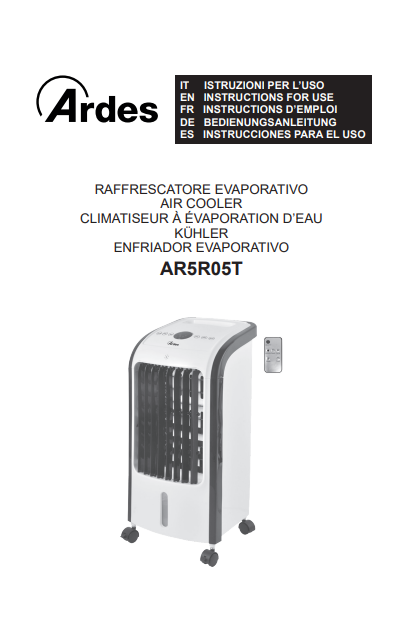

Manuale di Istruzioni Raffrescatore Evaporativo Ardes AR5R05T PDF
Per facilitare la consultazione e l’utilizzo corretto del Raffrescatore Evaporativo Ardes AR5R05T, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Questo documento contiene tutte le informazioni necessarie per l’installazione, l’uso quotidiano e la manutenzione dell’apparecchio, oltre a importanti indicazioni di sicurezza. Scaricando il manuale, gli utenti potranno trovare risposte rapide a dubbi o difficoltà e sfruttare al meglio tutte le funzionalità del dispositivo.
