In questa pagina puoi trovare il manuale di istruzioni del Ventilatore Ardes con Telecomando AR5T1000, disponibile in formato PDF per il download gratuito. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo e nella manutenzione corretta del tuo ventilatore, fornendo tutte le informazioni necessarie per sfruttare al meglio le sue funzionalità e garantire la massima sicurezza. Scarica il file per consultare rapidamente le risposte alle domande più frequenti e risolvere eventuali dubbi sul funzionamento del prodotto.
Cosa Troverai nel Manuale Utente Ventilatore Ardes con Telecomando AR5T1000
Il manuale del Ventilatore Ardes con Telecomando AR5T1000 descrive un ventilatore a torre per uso domestico, dotato di display LED, pannello comandi sul corpo principale, telecomando, base di appoggio, griglia di aerazione e diverse funzioni di ventilazione regolabili. Il libretto è multilingue, ma la parte italiana fornisce tutte le informazioni necessarie per installare, usare, pulire, conservare e smaltire correttamente l’apparecchio. Il modello viene identificato come “ventilatore a torre” e il codice AR5T1000 compare già nella copertina, insieme all’indicazione che le istruzioni riguardano uso, sicurezza, telecomando, manutenzione, smaltimento e garanzia.
Il manuale insiste molto sulla sicurezza elettrica e sull’uso corretto. Prima di collegare l’apparecchio alla rete bisogna verificare che sia completamente montato, perché il ventilatore non deve essere alimentato né utilizzato senza base o con parti non fissate. Se il cavo di alimentazione è danneggiato, deve essere sostituito soltanto presso centri di assistenza autorizzati dal costruttore, così da evitare rischi elettrici. Il libretto raccomanda di leggere attentamente tutte le istruzioni, perché contengono indicazioni importanti per installazione, uso e manutenzione, e di conservarle per future consultazioni. L’apparecchio deve essere destinato solo all’uso per cui è stato progettato, cioè la ventilazione di ambienti interni domestici. Ogni impiego diverso è considerato improprio e pericoloso, e il produttore non risponde dei danni derivanti da uso non conforme o irragionevole.
Il ventilatore non è adatto ad ambienti con atmosfera esplosiva, cioè luoghi in cui siano presenti sostanze infiammabili sotto forma di gas, vapori, nebbie o polveri. Non deve essere usato o conservato vicino a fonti di calore localizzate, come caloriferi e stufe, né vicino a fornelli a gas o fiamme libere. Non deve essere collocato vicino a tende o tessuti liberi, perché il flusso d’aria potrebbe muoverli verso l’apparecchio o verso fonti di pericolo. Il manuale vieta di coprire il ventilatore durante il funzionamento, di ostruire totalmente o parzialmente le prese d’aria e di inserire oggetti o parti del corpo nella griglia di protezione. Queste indicazioni servono a evitare surriscaldamenti, danni al motore, contatti accidentali con le parti interne e situazioni di rischio.
L’apparecchio deve essere posizionato e usato su una superficie orizzontale, piana e stabile. Non deve essere appeso a parete o al soffitto, perché il manuale non prevede questa modalità di installazione. Deve funzionare solo in posizione diritta e verticale, mai in orizzontale. Questa regola è particolarmente importante per un ventilatore a torre: la sua stabilità dipende dalla base e dalla posizione verticale del corpo, mentre l’oscillazione è progettata per lavorare con il ventilatore appoggiato correttamente al pavimento. Il manuale raccomanda anche di posizionarlo a distanza adeguata da oggetti e pareti, in modo che il flusso d’aria e l’oscillazione non causino danni accidentali. Durante l’uso l’apparecchio non deve essere lasciato incustodito per lunghi periodi e l’utente non dovrebbe restare esposto per molto tempo al flusso d’aria diretto, perché un’esposizione prolungata può risultare dannosa per la salute.
Prima dell’uso bisogna controllare visivamente l’integrità del ventilatore e del cavo di alimentazione. In caso di dubbi bisogna rivolgersi a personale qualificato. Prima di inserire la spina nella presa, occorre verificare che i dati di targa, cioè tensione e frequenza, corrispondano a quelli della rete elettrica, e che la presa sia adatta alla spina dell’apparecchio. Il manuale precisa che il dispositivo può essere alimentato solo da un impianto provvisto di efficace messa a terra. Non bisogna alimentarlo tramite prese multiple. L’uso di adattatori o prolunghe è da evitare, salvo necessità; se indispensabili, devono essere conformi alle norme di sicurezza e rispettare i parametri elettrici previsti. Il cavo deve essere sempre svolto completamente per evitare surriscaldamenti, non deve essere tirato, strattonato o usato per trascinare il ventilatore, e non deve essere posizionato su superfici abrasive o taglienti. La spina va collegata e scollegata con mani asciutte, reggendola saldamente, e prima di scollegare l’apparecchio bisogna spegnerlo dal pannello di controllo.
Il manuale avverte anche di non immergere l’apparecchio in acqua o altri liquidi. Se dovesse cadere accidentalmente in acqua, non bisogna cercare di recuperarlo subito: prima occorre scollegare immediatamente il cavo di alimentazione dalla presa. Durante il funzionamento non bisogna toccare il dispositivo con parti del corpo bagnate o umide; viene consigliato di interporre un elemento isolante tra l’utente e il piano di appoggio, ad esempio indossando scarpe con suola in gomma. L’apparecchio deve essere conservato e usato esclusivamente in ambienti interni o comunque protetti da pioggia, sole diretto e polvere. Non è progettato per l’uso o la conservazione all’esterno. Se deve essere immagazzinato a lungo, il manuale raccomanda di riporlo nell’imballo originale in un luogo asciutto; al primo utilizzo dopo un lungo periodo di inattività bisogna verificare che sia pulito e che le pale del motore ruotino liberamente, con dispositivo non alimentato.
Una parte specifica del libretto riguarda le batterie del telecomando. Il telecomando viene fornito con una batteria CR2025 da 3 V già inserita; prima dell’uso bisogna rimuovere la plastica protettiva dal vano batteria. Quando la batteria è esaurita, deve essere sostituita con una dello stesso tipo, seguendo i disegni riportati sul retro del telecomando. Le avvertenze per le batterie sono molto severe perché le batterie a bottone possono essere estremamente pericolose se ingerite. Le batterie devono essere inserite rispettando le polarità, non devono essere cortocircuitate, ricaricate, deformate, smontate, scaldate, saldate, gettate nel fuoco o esposte ad acqua e umidità, soprattutto se il contenitore è danneggiato. Non bisogna mescolare batterie nuove e usate o batterie di tipi e produttori diversi. Se il ventilatore non viene usato per un lungo periodo, le batterie vanno rimosse dal telecomando. In caso di perdita di liquido dalla batteria, bisogna evitare il contatto con il materiale fuoriuscito; se il contatto avviene, occorre sciacquare la parte interessata con acqua e consultare un medico.
Le informazioni tecniche identificano i componenti principali dell’AR5T1000. Il manuale indica il display LED, il pannello comandi, la griglia di aerazione, la base, la maniglia con porta telecomando e il telecomando. Il display LED serve a mostrare le informazioni operative, come velocità, timer o temperatura ambiente. Il pannello comandi permette di controllare direttamente il ventilatore senza telecomando. La griglia di aerazione è la parte da cui esce il flusso d’aria. La base stabilizza l’apparecchio e deve essere montata correttamente prima dell’uso. La maniglia facilita lo spostamento e integra il porta telecomando, così da ridurre il rischio di perderlo. Il telecomando replica i comandi principali a distanza.

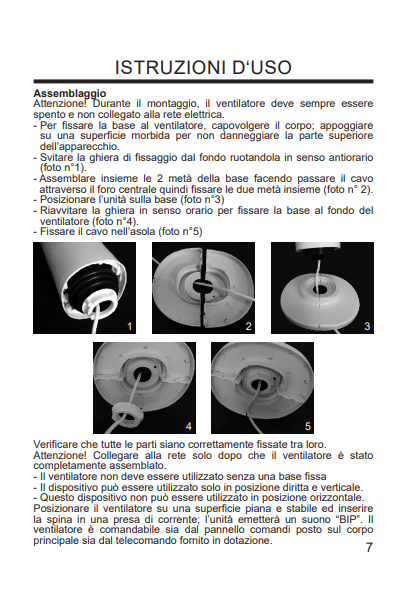

L’assemblaggio è spiegato con una sequenza fotografica. Durante il montaggio il ventilatore deve essere sempre spento e scollegato dalla rete elettrica. Per fissare la base bisogna capovolgere il corpo del ventilatore e appoggiarlo su una superficie morbida, così da non danneggiare la parte superiore dell’apparecchio. Si svita la ghiera di fissaggio dal fondo ruotandola in senso antiorario. Poi si assemblano le due metà della base facendo passare il cavo attraverso il foro centrale e fissandole insieme. Si posiziona l’unità sulla base, si riavvita la ghiera in senso orario per bloccare la base al fondo del ventilatore e infine si fissa il cavo nell’asola. Dopo il montaggio bisogna verificare che tutte le parti siano correttamente fissate tra loro. Solo a quel punto si può collegare il ventilatore alla rete. Il manuale chiarisce che il ventilatore non deve essere usato senza base fissa, deve lavorare solo in verticale e non può essere impiegato in posizione orizzontale.
Una volta assemblato, il ventilatore va posizionato su una superficie piana e stabile e collegato alla presa. All’inserimento della spina, l’unità emette un suono “BIP”, che segnala la presenza di alimentazione. Il ventilatore può essere comandato sia dal pannello comandi sul corpo principale sia dal telecomando fornito. La disposizione dei pulsanti è la stessa nella logica di base: il pulsante A è On/Off, il pulsante B controlla l’oscillazione, il pulsante C regola la velocità, il pulsante D seleziona il modo di funzionamento e il pulsante E imposta il timer. Gli indicatori luminosi sono sei: il primo segnala l’oscillazione, il secondo il timer, il terzo l’accensione o stand-by, il quarto la modalità normale, il quinto la modalità naturale e il sesto la modalità notturna.
Il pulsante On/Off accende e spegne l’apparecchio. Premendolo una volta a ventilatore spento, il dispositivo si attiva e inizia a funzionare alla velocità minima; l’indicatore luminoso di accensione o stand-by si accende. Premendolo quando il ventilatore è già acceso, l’apparecchio si spegne. Il pulsante Oscillazione attiva il movimento automatico da sinistra a destra quando il ventilatore è in funzione. Quando la funzione è attiva, il relativo indicatore luminoso si accende sul pannello. Premendo nuovamente il pulsante, l’oscillazione viene disattivata e la spia si spegne. Questa funzione permette di distribuire il flusso d’aria in modo più ampio nella stanza invece di concentrarlo in una sola direzione.
Il pulsante Velocità permette di scegliere fra tre livelli: minima, media e massima. Il display LED indica la selezione con le diciture P1, P2 e P3. P1 corrisponde alla velocità minima, utile quando si desidera una ventilazione leggera o più silenziosa; P2 rappresenta una velocità intermedia; P3 indica la velocità massima, adatta quando si vuole un flusso d’aria più intenso. Il pulsante Modi di funzionamento seleziona tre modalità: normale, naturale e notturna. In modalità normale il ventilatore lavora secondo la velocità impostata in modo regolare. In modalità naturale il flusso viene gestito in modo più variabile, per imitare una ventilazione meno uniforme e più simile a una brezza. In modalità notturna il funzionamento è pensato per l’uso durante il riposo, con una gestione più adatta alle ore di sonno. Il manuale non descrive nel dettaglio la curva di ventilazione di ciascuna modalità, ma identifica chiaramente gli indicatori luminosi associati.
Il timer permette di programmare lo spegnimento differito del ventilatore. Quando l’apparecchio è acceso, premendo il pulsante Timer si imposta un intervallo da una a nove ore. A ogni pressione il tempo aumenta di un’ora e il display mostra 1H, 2H, 3H, 4H, 5H, 6H, 7H, 8H o 9H. Dopo alcuni secondi dalla selezione, il display torna a visualizzare la temperatura ambiente. Quando il timer è attivo, l’indicatore luminoso dedicato resta acceso sul pannello comandi. Per disattivarlo bisogna premere ripetutamente il tasto Timer finché la spia si spegne. Questa funzione è utile quando si vuole usare il ventilatore per un periodo definito, ad esempio prima di dormire o durante una permanenza temporanea in una stanza, evitando che rimanga acceso inutilmente per molte ore.
La manutenzione è volutamente semplice. Prima di qualsiasi pulizia bisogna spegnere il ventilatore e scollegarlo dalla rete elettrica. Il manuale specifica di non smontare il ventilatore, perché questo modello non è smontabile. Per la pulizia esterna bisogna usare un panno soffice e asciutto. Non bisogna immergere il ventilatore in acqua, non bisogna spruzzarlo con liquidi di alcun tipo e non bisogna utilizzare solventi o altri prodotti chimici. Queste indicazioni proteggono motore, pannello elettronico, display, collegamenti interni e materiali plastici. Dopo la pulizia, quando non viene usato, il ventilatore deve essere conservato in un luogo asciutto.
La sezione sullo smaltimento spiega che, a fine vita, l’apparecchio non deve essere gettato con i rifiuti domestici indifferenziati. Il simbolo del cassonetto barrato indica che deve essere raccolto separatamente come rifiuto di apparecchiatura elettrica ed elettronica. L’utente deve conferirlo a un centro comunale di raccolta differenziata o consegnarlo al rivenditore secondo le modalità previste dalla normativa. Il manuale ricorda anche che i prodotti elettronici di piccole dimensioni possono, in certi casi, essere consegnati gratuitamente presso grandi rivenditori senza obbligo di acquisto. Le batterie devono essere rimosse prima dello smaltimento e non devono essere gettate nei rifiuti domestici: vanno conferite negli appositi contenitori o centri di raccolta. Anche l’imballaggio deve essere smaltito correttamente, rispettando la raccolta differenziata e le disposizioni del proprio comune.
La garanzia indicata dal manuale ha validità di 24 mesi dalla data di acquisto. È valida solo se correttamente compilata e accompagnata dallo scontrino fiscale che prova la data d’acquisto. L’apparecchio deve essere consegnato presso un centro assistenza autorizzato. La garanzia copre la sostituzione o la riparazione dei componenti difettosi all’origine per vizi di fabbricazione, mentre l’assistenza resta disponibile a pagamento anche fuori garanzia. Il produttore declina responsabilità per danni a persone, animali o cose causati da uso improprio e mancata osservanza del libretto. La garanzia decade se l’apparecchio è stato manomesso da personale non autorizzato oppure impiegato, conservato o trasportato in modo improprio. Sono escluse anche le perdite di prestazioni estetiche che non compromettono il funzionamento.
Manuale di Istruzioni Ventilatore Ardes con Telecomando AR5T1000 PDF
Per facilitare l’utilizzo e la configurazione del vostro ventilatore Ardes con telecomando modello AR5T1000, mettiamo a disposizione il manuale di istruzioni completo in formato PDF. All’interno del manuale troverete tutte le informazioni necessarie per il corretto montaggio, l’impiego delle diverse funzioni e la manutenzione dell’apparecchio, oltre a utili consigli per garantire una lunga durata del prodotto. Scaricando il manuale, potrete consultare in ogni momento le indicazioni ufficiali fornite dal produttore.
