In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF dello scaldabagno ISEA MINI SWNG. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione dell’apparecchio, incluse indicazioni di sicurezza, schemi tecnici e suggerimenti utili per garantire un funzionamento efficiente e duraturo. Prima di procedere con l’utilizzo o l’installazione dello scaldabagno, si raccomanda di consultare attentamente il manuale per assicurare il rispetto delle normative e delle procedure consigliate dal produttore.
Cosa Troverai nel Manuale Utente Scaldabagno ISEA MINI SWNG

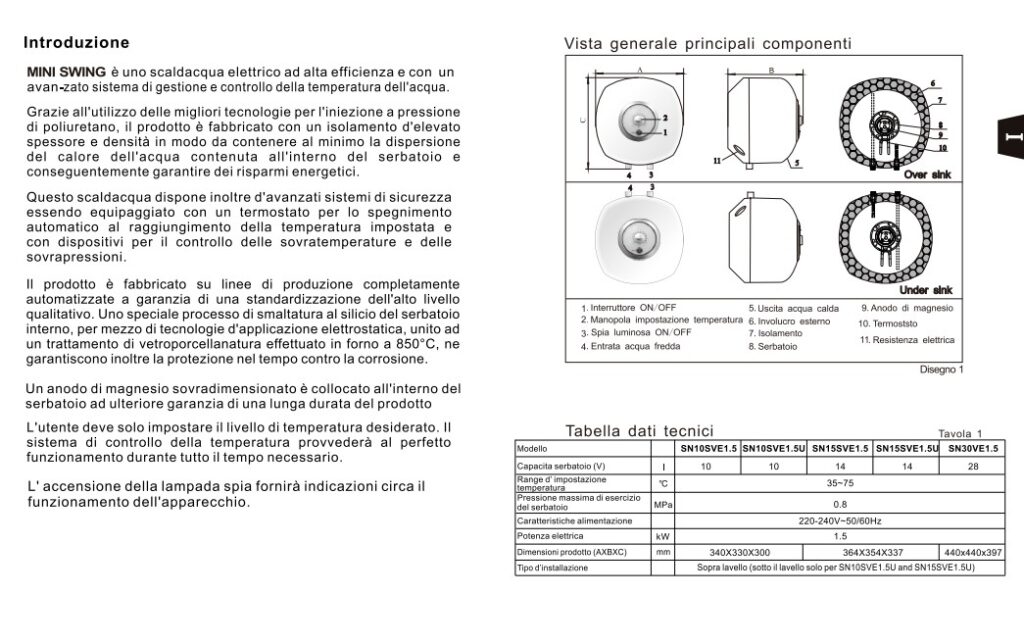

Il manuale dello scaldabagno ISEA MINI SWING descrive uno scaldacqua elettrico compatto ad accumulo, pensato per produrre acqua calda sanitaria in piccoli punti di utilizzo, come lavelli, lavabi, cucine di servizio, bagni secondari o installazioni dove serve una quantità limitata ma pronta di acqua calda. Il documento si presenta come manuale utente della serie MINI SWING e contiene istruzioni in italiano e in inglese. La parte italiana spiega l’introduzione al prodotto, la vista generale dei componenti, i dati tecnici, l’installazione, il collegamento idraulico, il collegamento elettrico, il funzionamento, le avvertenze di sicurezza, la manutenzione, la ricerca guasti, lo schema elettrico e la lista degli accessori forniti. Anche se il prodotto è piccolo rispetto a uno scaldabagno domestico tradizionale, il manuale lo tratta come un apparecchio elettrico e idraulico che deve essere installato con attenzione, perché lavora con acqua in pressione, corrente elettrica, alte temperature e dispositivi di sicurezza.
Il MINI SWING viene presentato come uno scaldacqua elettrico ad alta efficienza, dotato di un sistema avanzato di gestione e controllo della temperatura dell’acqua. Il manuale sottolinea l’uso di tecnologie per l’isolamento del serbatoio, pensate per ridurre al minimo la dispersione del calore. In pratica, lo scaldabagno accumula acqua calda all’interno del serbatoio e cerca di mantenerla calda il più a lungo possibile, limitando le perdite energetiche verso l’esterno. Questo è un aspetto importante nei piccoli scaldacqua ad accumulo, perché spesso vengono installati vicino al punto di prelievo e devono essere pronti all’uso senza consumare inutilmente energia. Il manuale spiega che il prodotto è costruito con un isolamento di elevato spessore e densità, così da contenere la perdita di calore e contribuire al risparmio energetico.
La descrizione del prodotto insiste anche sui sistemi di sicurezza. Il MINI SWING è dotato di un termostato, che interrompe automaticamente il riscaldamento quando l’acqua raggiunge la temperatura impostata, e di dispositivi per il controllo delle sovratemperature e delle sovrapressioni. Questo significa che l’apparecchio non continua a scaldare senza limite: una volta raggiunto il valore scelto dall’utente, il sistema interrompe il funzionamento della resistenza. Se la temperatura scende sotto il livello impostato, lo scaldabagno si riaccende automaticamente per riportare l’acqua alla temperatura desiderata. Il manuale descrive quindi un funzionamento semplice ma automatico, in cui l’utente deve soprattutto scegliere il livello di temperatura, mentre il controllo interno mantiene stabile il servizio.
Il serbatoio interno viene descritto come smaltato al silicio e sottoposto a trattamento di vetroporcellanatura in forno a 850 °C. Questa lavorazione serve a proteggere il metallo dal contatto diretto con l’acqua, riducendo il rischio di corrosione. Il manuale cita anche l’applicazione elettrostatica dello smalto e il controllo computerizzato della produzione, elementi presentati come garanzia di qualità e durata. All’interno del serbatoio è presente anche un anodo di magnesio sovradimensionato. L’anodo di magnesio è un componente consumabile molto importante negli scaldabagni ad accumulo, perché protegge il serbatoio dalla corrosione sacrificandosi progressivamente. Proprio per questo il manuale prevede che l’eventuale verifica e sostituzione dell’anodo siano effettuate solo da un centro assistenza tecnica autorizzato.
La vista generale dei componenti mostra le parti principali dello scaldabagno. Sul fronte sono indicati l’interruttore ON/OFF con spia luminosa e la manopola di impostazione della temperatura. Nella parte idraulica sono indicati l’entrata dell’acqua fredda e l’uscita dell’acqua calda. La struttura comprende il guscio esterno, lo strato isolante, il serbatoio interno, l’anodo di magnesio, il termostato e la resistenza elettrica. Le figure distinguono anche le possibili configurazioni sopra lavello e sotto lavello, indicate nel manuale come “over sink” e “under sink”. Questa distinzione è importante perché alcuni modelli possono essere installati sopra il lavabo, mentre per altri viene specificato l’uso sotto lavello. Il collegamento corretto di ingresso freddo e uscita calda deve sempre rispettare lo schema previsto, perché invertire le connessioni può compromettere il funzionamento e causare problemi di erogazione.
La tabella tecnica del manuale riporta diversi modelli della serie, tra cui SN10SVE1.5, SN10SVE1.5U, SN15SVE1.5, SN15SVE1.5U e SN30VE1.5. Le capacità del serbatoio sono indicate in 10 litri, 14 litri e 28 litri secondo il modello. Il range di impostazione della temperatura è da 35 °C a 75 °C. La pressione massima di esercizio del serbatoio è 0,8 MPa. L’alimentazione elettrica richiesta è 220-240 V, con frequenza 50/60 Hz, e la potenza elettrica indicata è 1,5 kW. Le dimensioni cambiano in base alla capacità: i modelli più piccoli hanno dimensioni più compatte, mentre il modello da 28 litri è più grande. La tabella specifica anche il tipo di installazione e segnala che l’installazione sopra lavello o sotto lavello dipende dal modello. Questi dati sono fondamentali perché permettono di capire se l’apparecchio è adatto allo spazio disponibile, alla presa elettrica presente, alla pressione dell’impianto e alla quantità di acqua calda richiesta.
La sezione di installazione parte dal fissaggio a muro. Il manuale indica di usare un trapano elettrico per realizzare due fori nella parete, dopo aver verificato la consistenza del supporto. La distanza orizzontale tra i due fori deve seguire le indicazioni del disegno, dove viene riportata una misura di 66 mm. L’altezza dei fori va stabilita in base alla posizione degli attacchi idraulici a muro, al tipo di raccordi utilizzati e alla quota della staffa di fissaggio. Dopo aver realizzato i fori, bisogna inserire i tasselli e fissare bene i ganci, orientandoli verso l’alto. Solo a questo punto lo scaldacqua può essere sollevato e appeso alla staffa. Il manuale raccomanda fortemente di installare il prodotto in locali dotati di sistema di scarico dell’acqua. Questa raccomandazione è molto pratica: anche un piccolo scaldabagno può perdere acqua in caso di guasto, manutenzione, intervento della valvola di sicurezza o errore di collegamento, quindi è meglio installarlo dove un’eventuale fuoriuscita possa essere gestita senza danni gravi.
Il collegamento idraulico deve iniziare con l’avvitamento della valvola di sicurezza fornita sull’attacco di entrata dell’acqua fredda, contraddistinto dal colore blu. Questa valvola non è un accessorio facoltativo, ma un dispositivo di protezione. Durante il riscaldamento, la pressione nel serbatoio può aumentare e la valvola permette di scaricare eventuali sovrapressioni. Il manuale spiega che i collegamenti idraulici utilizzati, non forniti nella confezione, devono resistere a pressioni superiori a 0,8 MPa e a temperature oltre 100 °C. È vietato usare raccordi con caratteristiche inferiori, perché potrebbero deformarsi, perdere o rompersi. L’entrata acqua fredda e l’uscita acqua calda sono chiaramente distinguibili: la guarnizione o indicazione blu segnala il freddo, mentre quella rossa segnala il caldo. Questo aiuta l’installatore a evitare inversioni.
Per riempire lo scaldabagno, il manuale spiega di aprire un rubinetto dell’acqua calda, ruotando eventualmente il miscelatore verso il prelievo di sola acqua calda, e poi aprire l’ingresso dell’acqua fredda. Dopo alcuni minuti, l’acqua inizierà a uscire dal rubinetto dell’acqua calda. Questo significa che l’aria è stata espulsa e che il serbatoio si è riempito. Solo a quel punto il rubinetto dell’acqua calda può essere chiuso. Il manuale raccomanda poi di controllare tutti i collegamenti idraulici per verificare che non vi siano perdite, perché in quel momento lo scaldabagno si trova alla stessa pressione del circuito idraulico. Questo passaggio è essenziale: l’apparecchio non deve essere collegato alla corrente se prima non è stato riempito d’acqua. Accendere la resistenza con il serbatoio vuoto può causare surriscaldamento, danni irreparabili e decadimento della garanzia.
La sezione sul collegamento elettrico chiarisce che la rete deve fornire tensione 220-240 V in corrente alternata, con frequenza 50 o 60 Hz. Il prodotto è fornito con cavo elettrico già installato, e occorre montare una spina idonea oppure predisporre un collegamento conforme. Il manuale raccomanda fortemente l’installazione di un interruttore differenziale esterno, facendo riferimento alle norme specifiche relative agli apparecchi elettrici in ambienti domestici. Viene inoltre indicato che lo scaldacqua deve essere collegato a una presa elettrica dotata di collegamento a terra affidabile. La messa a terra è fondamentale perché l’apparecchio contiene una resistenza elettrica immersa o collegata al serbatoio d’acqua, e un guasto di isolamento potrebbe essere pericoloso se l’impianto non scarica correttamente eventuali dispersioni.
Il funzionamento del prodotto è descritto in modo semplice. Prima di accenderlo bisogna verificare che sia pieno d’acqua e collegato alla rete elettrica. Poi si preme l’interruttore di accensione. La spia luminosa si accende e lo scaldacqua inizia il ciclo di funzionamento fino a raggiungere la temperatura impostata, che può arrivare fino a 75 °C. La manopola permette di scegliere il livello desiderato, partendo da una temperatura minima fino al massimo. Una volta raggiunto il valore impostato, il prodotto provvede a spegnersi automaticamente. Se la temperatura dell’acqua scende sotto il livello impostato, il riscaldamento si riattiva. Questo comportamento corrisponde al normale funzionamento di un termostato: la resistenza non resta sempre accesa, ma lavora solo quando serve per mantenere l’acqua calda.
Le avvertenze di sicurezza occupano una parte importante del manuale. Il prodotto deve essere usato solo con alimentazione elettrica 220-240 V AC, 50/60 Hz, e il collegamento deve prevedere una linea di terra funzionante. Lo scaldacqua deve essere sempre pieno prima del primo utilizzo, dopo l’installazione e dopo eventuali manutenzioni. Il manuale vieta l’accensione preliminare del prodotto a serbatoio vuoto, perché ciò provocherebbe il surriscaldamento della resistenza, il cortocircuito e la perdita di validità della garanzia su quell’elemento. Viene anche raccomandato di fare attenzione alla temperatura dell’acqua calda, che può raggiungere e superare 75 °C. Prima di utilizzare direttamente l’acqua sul corpo, bisogna provarla brevemente con la mano e miscelarla con acqua fredda quando necessario. Questa indicazione serve a evitare ustioni, soprattutto perché un piccolo scaldabagno installato sotto lavello può fornire acqua molto calda in modo immediato.
Il manuale avverte che, se lo scaldabagno è installato con un rubinetto o una valvola di chiusura sull’ingresso dell’acqua fredda, questa valvola deve rimanere sempre aperta durante il funzionamento. In caso contrario, il serbatoio potrebbe trovarsi in condizioni non corrette rispetto alla pressione e all’espansione dell’acqua. Durante il riscaldamento è normale che alcune gocce d’acqua escano dalla valvola di sicurezza. Non bisogna bloccare in alcun modo l’uscita della valvola. Il tubo di svuotamento collegato alla valvola di sicurezza deve essere sempre aperto e rivolto verso il basso. È vietato modificare la pressione di rilascio della valvola e deve essere usata solo la valvola fornita di serie con il prodotto. Qualunque problema sui componenti elettrici deve essere controllato da tecnici autorizzati.
La protezione dal gelo è un’altra indicazione importante. Durante l’inverno, se il prodotto non viene utilizzato per un lungo periodo in ambienti non riscaldati e con temperature esterne inferiori allo zero, l’acqua contenuta nel serbatoio deve essere svuotata per evitare danni da congelamento. Il manuale ricorda di scollegare elettricamente il prodotto prima di procedere allo svuotamento. La procedura prevede di chiudere il rubinetto generale di mandata acqua, aprire il rubinetto dell’acqua calda, svitare la valvola di sicurezza prestando attenzione perché l’acqua comincerà a defluire, oppure, in alternativa, ricordarsi di chiudere il rubinetto generale e aprire il rubinetto dell’acqua calda, sollevando il rubinetto della valvola di sicurezza per far uscire lentamente l’acqua dal serbatoio. Il manuale consiglia anche di sollevare la leva della valvola di sicurezza almeno una volta al mese, dopo aver allentato la vite di fissaggio se presente, per verificare che lo scarico sia regolare. Se non esce acqua, bisogna contattare l’assistenza autorizzata.
La manutenzione viene spiegata in modo pratico. Poiché l’acqua contiene microimpurità e sostanze minerali, con il tempo possono formarsi depositi sul fondo del serbatoio. Per mantenere l’efficienza del prodotto, questi depositi devono essere rimossi dopo aver svuotato completamente il serbatoio. Il manuale suggerisce in generale di pulire il serbatoio almeno una volta all’anno. Se l’apparecchio viene usato in zone con acqua di bassa qualità, la pulizia deve essere effettuata più spesso. La verifica e la sostituzione dell’anodo di magnesio devono essere eseguite soltanto da un centro assistenza tecnica autorizzato. Per la pulizia esterna non bisogna usare spray a base di solventi o acqua direttamente sulla superficie: è sufficiente un panno morbido, usato con cura. La superficie esterna deve rimanere sempre pulita e asciutta.
La ricerca guasti aiuta a interpretare alcuni problemi comuni. Se non esce acqua, le cause possono essere un errore nel collegamento idraulico oppure la valvola di sicurezza bloccata. La soluzione indicata è collegare correttamente le tubazioni oppure pulire o sostituire la valvola. Se la spia luminosa non funziona, il problema può dipendere dalla mancanza di alimentazione elettrica, dall’intervento del blocco di sovratemperatura oppure dalla rottura della spia. In questi casi bisogna controllare i collegamenti elettrici oppure chiamare il servizio assistenza tecnica. Se l’acqua non è sufficientemente calda, il manuale indica varie possibili cause: la manopola della temperatura non è stata posizionata verso il massimo, è stata usata acqua molto fredda senza corretta miscelazione, si è rotto il termostato o si è rotta la resistenza elettrica. Le soluzioni sono regolare correttamente la manopola, migliorare la miscelazione tra acqua calda e fredda oppure contattare l’assistenza.
Lo schema elettrico mostra una struttura semplice ma significativa. L’alimentazione 220-240 V 50/60 Hz entra con linea, neutro e terra. Sono presenti interruttore, taglio termico, termostato, indicatore luminoso ON/OFF e resistenza elettrica. Questo schema conferma il principio di funzionamento: l’utente accende l’interruttore, il termostato controlla la temperatura, la resistenza riscalda l’acqua e la spia segnala il funzionamento. Il taglio termico interviene come protezione se la temperatura supera un livello di sicurezza. Proprio perché il circuito contiene dispositivi di protezione, non bisogna bypassarli, modificarli o ripararli senza competenza.
La lista degli accessori contenuti nella confezione comprende valvola di sicurezza, guarnizione, libretto istruzioni e gancio. Questi elementi sono pochi ma essenziali. La valvola di sicurezza protegge il serbatoio dalla sovrapressione, la guarnizione serve per una corretta tenuta del collegamento, il libretto fornisce le istruzioni e il gancio consente il fissaggio a parete. Il manuale segnala anche che il prodotto è conforme alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche. Il simbolo del cassonetto barrato indica che, a fine vita, lo scaldabagno non deve essere smaltito con i rifiuti domestici ordinari, ma conferito a un centro di raccolta autorizzato o gestito secondo le regole locali per le apparecchiature elettriche. Questo serve a favorire il recupero dei materiali e a ridurre i rischi ambientali.
Manuale di Istruzioni Scaldabagno ISEA MINI SWNG PDF
Per facilitare l’utilizzo e la corretta manutenzione del vostro scaldabagno, mettiamo a vostra disposizione il manuale di istruzioni ISEA MINI SWNG in formato PDF. Questo documento contiene tutte le informazioni necessarie per l’installazione, il funzionamento e la risoluzione dei problemi più comuni, consentendovi di sfruttare al meglio le potenzialità del vostro apparecchio. Scaricare il manuale è semplice e vi permetterà di consultare in qualsiasi momento le indicazioni fornite dal produttore.
