In questa pagina puoi trovare e scaricare gratuitamente il manuale di istruzioni in formato PDF per il telecomando del condizionatore Hermann Saunier Duval SDH17. Il manuale ti guiderà passo dopo passo nell’utilizzo corretto delle funzioni del telecomando, dalla regolazione della temperatura alle impostazioni dei programmi, per assicurarti il massimo comfort e un uso efficiente dell’apparecchio. Scaricando le istruzioni potrai consultare tutte le informazioni utili in qualsiasi momento, facilitando la gestione e la manutenzione del tuo condizionatore.
Cosa Troverai nel Manuale Utente Istruzioni Telecomando Condizionatore Hermann Saunier Duval SDH17
Il manuale del telecomando e del condizionatore Hermann Saunier Duval SDH17 riguarda una serie di unità cassette per climatizzazione, identificate dai modelli SDH 17-050 NK, SDH 17-070 NK, SDH 17-090 NK, SDH 17-105 NK, SDH 17-140 NK e SDH 17-140T NK. Il documento non si limita a descrivere i tasti del telecomando, ma spiega l’uso generale dell’apparecchio, le condizioni di sicurezza, le modalità operative, le funzioni speciali, i consigli per risparmiare energia, la manutenzione ordinaria e le principali anomalie che possono presentarsi durante il funzionamento. È quindi una guida pensata per l’utente finale, utile per capire come avviare il climatizzatore, scegliere tra raffreddamento, riscaldamento, ventilazione e deumidificazione, regolare la temperatura, usare il timer, attivare le funzioni notturne o rapide e mantenere l’impianto in buone condizioni.
La prima parte del manuale introduce le istruzioni di sicurezza e i simboli usati nel testo. Il simbolo di pericolo segnala rischi immediati per la vita o la salute, il simbolo di pericolo elettrico richiama il rischio di scossa, il simbolo di avvertenza indica situazioni potenzialmente dannose per il prodotto o per l’ambiente, mentre la nota fornisce informazioni utili per l’uso corretto. Questa distinzione è importante perché il condizionatore lavora con corrente elettrica, refrigerante, ventilatori, unità interna a soffitto, unità esterna e scarico condensa. Non deve quindi essere trattato come un apparecchio da manipolare liberamente, soprattutto nelle parti interne, nei collegamenti elettrici e nel circuito frigorifero.
Il manuale chiarisce che l’unità è stata progettata e costruita per la climatizzazione tramite aria condizionata. Ogni uso diverso, domestico o industriale, è responsabilità di chi progetta, installa o utilizza l’apparecchio in modo non conforme. Prima di installazione, messa in servizio, uso o manutenzione, il personale incaricato deve conoscere le istruzioni del manuale utente e del manuale di installazione. Il documento raccomanda di conservare i manuali per tutta la vita utile dell’apparecchio, perché le informazioni sono divise tra manuale utente e manuale installatore. Un’informazione tecnica rilevante riguarda il refrigerante R-410A: il manuale ricorda che non deve essere scaricato in atmosfera, perché è un gas fluorurato a effetto serra. Prima dello smaltimento dell’apparecchio, il refrigerante deve essere recuperato correttamente per riciclo, trasformazione o distruzione, e chi interviene sul circuito frigorifero deve possedere la certificazione prevista.
Il documento indica anche le condizioni operative estreme. L’apparecchio deve funzionare entro intervalli di temperatura precisi, sia per il raffreddamento sia per il riscaldamento. La capacità di lavoro dell’unità interna dipende dal campo di temperatura dell’unità esterna, quindi non bisogna aspettarsi lo stesso rendimento in ogni condizione climatica. In raffreddamento, il sistema lavora quando la temperatura esterna e quella interna sono entro i limiti previsti; in riscaldamento, essendo una pompa di calore, la resa dipende in modo particolare dalla temperatura esterna. Questo concetto è utile per l’utente: se fuori fa molto freddo o molto caldo, il condizionatore può impiegare più tempo a raggiungere la temperatura impostata, oppure può attivare logiche di protezione.
La descrizione dell’unità mostra che il sistema è composto da unità esterna, unità interna, telecomando, connessioni e condotti. L’unità interna è di tipo cassette, quindi normalmente installata a soffitto o in controsoffitto. Il telecomando comunica con l’unità interna tramite segnale infrarosso; per questo deve essere puntato verso il ricevitore senza ostacoli intermedi. Il manuale evidenzia diverse caratteristiche del prodotto: funzionamento in pompa di calore, refrigerante R-410A, tecnologia inverter DC, tecnologia inverter per adattare il consumo alla richiesta di climatizzazione, filtro antipolvere, controllo remoto a infrarossi, funzione Hot Start, funzione Auto Restart, protezione delle valvole, funzione antigelo e carcassa anticorrosione dell’unità esterna. La funzione Hot Start evita l’immissione di aria fredda all’avvio in riscaldamento, mentre Auto Restart consente il riavvio automatico dopo un’interruzione di corrente, mantenendo le condizioni impostate prima del blackout.
La parte sulle impostazioni iniziali spiega prima di tutto come inserire le batterie nel telecomando. Il telecomando utilizza due batterie R-03, cioè AAA. Per inserirle bisogna rimuovere il coperchio premendo leggermente nella zona indicata e facendolo scorrere, poi collocare le batterie rispettando la polarità positiva e negativa indicata nel vano. Dopo aver rimesso il coperchio, si può premere ON/OFF per verificare che il display si accenda. Se non appare nulla, bisogna controllare la posizione delle batterie. Il manuale raccomanda di sostituire sempre entrambe le batterie insieme e, se il telecomando non funziona correttamente, di rimuoverle e reinserirle dopo qualche minuto. Se il climatizzatore non verrà usato per un periodo prolungato, le batterie vanno tolte dal telecomando. Le batterie esauste non devono essere gettate nei rifiuti comuni, ma conferite negli appositi contenitori.
Subito dopo viene descritta la regolazione dell’orologio. Questa operazione va fatta alla prima messa in funzione oppure dopo la sostituzione delle batterie. Si preme il tasto CLOCK, l’indicatore dell’ora inizia a lampeggiare e si usano i tasti più e meno per impostare l’orario desiderato. Ogni pressione modifica il valore di un minuto, mentre tenendo premuto il tasto il tempo scorre più velocemente. Quando l’orario è corretto, si preme di nuovo CLOCK e l’indicatore smette di lampeggiare. L’orologio è importante soprattutto per la funzione timer, perché l’accensione e lo spegnimento programmati dipendono dall’ora impostata. Se l’orologio è sbagliato, anche il timer funzionerà in orari diversi da quelli voluti.
Il manuale dedica poi molto spazio alle regole di sicurezza durante l’uso. Non bisogna permettere ai bambini di giocare con l’apparecchio o sedersi sull’unità interna. Non bisogna collocare oggetti sopra l’unità, usare il climatizzatore mentre si impiegano insetticidi o pesticidi, né dirigere il flusso d’aria fredda direttamente e a lungo verso persone, soprattutto bambini, anziani o persone fragili. Il condizionatore non deve essere usato per conservare alimenti, opere d’arte, apparecchi di precisione, piante o animali. Non bisogna coprire le griglie, inserire dita o oggetti nelle entrate e uscite aria, né aprire la griglia di ingresso senza aver prima scollegato l’alimentazione. Se si avverte odore di bruciato o si nota un’anomalia, bisogna interrompere subito l’alimentazione elettrica e contattare il servizio competente. Non bisogna usare l’apparecchio con mani bagnate, e il cavo di alimentazione non deve essere tirato, piegato o danneggiato.
Il telecomando dispone di diversi tasti. ON/OFF accende e spegne l’unità. MODE seleziona la modalità operativa. I tasti più e meno modificano la temperatura o i valori durante la programmazione. SWING regola l’oscillazione o la direzione del flusso d’aria. TIMER ON e TIMER OFF programmano accensione e spegnimento. TEMP consente di visualizzare diverse temperature. LIGHT controlla l’illuminazione o il display dell’unità interna. SLEEP attiva la funzione notturna. TURBO aumenta rapidamente la potenza di raffreddamento o riscaldamento. X-FAN mantiene il ventilatore in funzione per asciugare l’interno dell’unità dopo l’uso in raffreddamento o deumidificazione. CLOCK serve per l’orologio, FAN regola la velocità della ventilazione. Sul display del telecomando compaiono indicatori di velocità ventilatore, trasmissione del segnale, X-FAN, temperatura, TURBO, timer, blocco, LIGHT, SWING, TEMP, SLEEP e modalità operative AUTO, COOL, DRY, FAN e HEAT.
Per usare correttamente il telecomando, il manuale consiglia di orientare il trasmettitore verso il ricevitore dell’unità interna, mantenendo una distanza inferiore a 7 metri. Non devono esserci ostacoli tra telecomando e unità. In ambienti con lampade fluorescenti a accensione elettronica o telefoni cordless può essere necessario ridurre la distanza, perché il segnale può essere disturbato. Il telecomando non deve essere colpito o fatto cadere. È presente anche una funzione di blocco: premendo insieme i tasti più e meno per più di due secondi, i pulsanti e il display vengono bloccati e compare l’indicatore relativo. Ripetendo la stessa operazione, il blocco si disattiva. Questa funzione è utile per evitare modifiche accidentali, per esempio se il telecomando viene lasciato su un tavolo o toccato da bambini. La funzione LIGHT, invece, accende o spegne il display dell’unità interna con una pressione breve.
L’accensione e lo spegnimento sono semplici: si preme ON/OFF sul telecomando o sull’unità interna. La modalità automatica, AUTO, consente all’apparecchio di scegliere da solo raffreddamento o riscaldamento in base alla temperatura ambiente. In raffreddamento il valore di riferimento è 25 °C, mentre in riscaldamento è 20 °C. L’utente può comunque regolare la temperatura con i tasti più e meno. Se la ventilazione è impostata su AUTO, il climatizzatore sceglie automaticamente la velocità del ventilatore secondo la temperatura ambiente. Questa modalità è comoda quando si vuole lasciare all’apparecchio la scelta del funzionamento più adatto senza intervenire manualmente.
In modalità raffreddamento, indicata come COOL, l’unità lavora per abbassare la temperatura dell’ambiente. Si seleziona COOL con il tasto MODE, si regola la temperatura con più e meno e si sceglie la velocità del ventilatore con FAN. Il manuale consiglia, in raffreddamento, di orientare le alette in modo orizzontale. Avverte inoltre che un uso prolungato in condizioni di forte umidità può provocare la caduta di gocce d’acqua dalla griglia di uscita, fenomeno legato alla condensa. La modalità deumidificazione, DRY, serve invece a togliere umidità dall’aria. Anche qui si sceglie la temperatura, ma il ventilatore lavora a bassa velocità per rendere più efficace la deumidificazione. Anche in DRY, con umidità elevata e uso prolungato, possono formarsi gocce d’acqua in uscita.
La modalità FAN è la sola ventilazione. In questo caso la regolazione della temperatura e la funzione SLEEP sono disabilitate, perché il climatizzatore non sta raffreddando né riscaldando: muove soltanto l’aria. Si seleziona FAN con MODE e si regola la velocità del ventilatore con il tasto FAN, scegliendo tra livelli come basso, medio e alto. La modalità HEAT, invece, è il riscaldamento. Si seleziona con MODE, si imposta la temperatura e si regola la velocità del ventilatore. Il manuale ricorda che, quando il compressore si ferma per termostato o durante lo sbrinamento, il ventilatore può restare fermo per evitare di immettere aria fredda nell’ambiente. Questo comportamento è normale e non va interpretato come un guasto.
La regolazione del flusso d’aria permette di orientare l’aria in modo più confortevole. Il manuale spiega che la direzione può essere regolata verticalmente in riscaldamento e orizzontalmente in raffreddamento. È importante non esporre direttamente persone, animali o piante ai flussi d’aria intensi. Non bisogna aprire manualmente la griglia di uscita, perché si rischiano guasti o funzionamenti scorretti. Se la griglia non funziona correttamente, il manuale consiglia di fermare l’unità per un minuto e poi riavviarla, eseguendo le regolazioni tramite telecomando.
Tra le funzioni speciali, SLEEP è dedicata alle ore notturne. È disponibile solo in COOL e HEAT. In raffreddamento, la temperatura impostata aumenta di 1 °C ogni ora per le prime due ore, poi resta stabile per cinque ore e infine torna progressivamente al valore iniziale. In riscaldamento avviene il contrario: la temperatura diminuisce di 1 °C ogni ora per le prime due ore, rimane stabile e poi recupera gradualmente il valore impostato. Durante SLEEP, la velocità del ventilatore resta bassa. Questa funzione migliora il comfort notturno e riduce i consumi, perché durante il sonno non serve mantenere una regolazione aggressiva.
La funzione TIMER ON/OFF consente di programmare accensione e spegnimento. Per programmare l’accensione, con unità spenta si preme TIMER ON, si imposta l’ora desiderata con più e meno e si preme nuovamente TIMER ON per confermare. Per programmare lo spegnimento, con unità accesa si preme TIMER OFF, si imposta l’orario e si conferma. Per cancellare la programmazione, si preme nuovamente il relativo tasto. Il manuale precisa che è disponibile una funzione di ripetizione: se non viene cancellata, la programmazione si ripete ogni giorno. Per questo è importante impostare correttamente l’orologio e reimpostarlo dopo la sostituzione delle batterie o dopo eventuali interruzioni.
La funzione TURBO serve quando occorre maggiore potenza di raffreddamento o riscaldamento. Si attiva e disattiva premendo il tasto TURBO per meno di due secondi. È utile, per esempio, quando si entra in una stanza molto calda e si vuole raffrescarla rapidamente, oppure quando si desidera un riscaldamento più veloce nei modelli inverter. La funzione X-FAN è invece legata all’igiene e alla durata dell’unità interna. In modalità COOL o DRY, premendo X-FAN, il ventilatore continua a funzionare per circa due minuti anche dopo lo spegnimento o dopo lo spegnimento programmato. In questo modo l’umidità interna viene espulsa, riducendo il rischio di corrosione e di formazione di batteri. X-FAN non è disponibile in AUTO, FAN o HEAT. La funzione TEMP permette di visualizzare la temperatura impostata, la temperatura ambiente e, teoricamente, la temperatura esterna, anche se quest’ultima non è disponibile per questo modello.
Il manuale descrive anche gli indicatori dell’unità interna. Sono presenti segnali per riscaldamento, raffreddamento, temperatura, accensione o spegnimento, sbrinamento e ricevitore del segnale. Queste spie aiutano a capire cosa sta facendo l’apparecchio senza guardare il telecomando. Per esempio, la spia di sbrinamento può comparire in riscaldamento quando l’unità esterna deve eliminare ghiaccio o brina: in quel momento il comportamento dell’unità può cambiare temporaneamente, ma non si tratta necessariamente di un guasto.
La parte sul risparmio energetico offre consigli pratici. La temperatura ambiente deve essere adeguata al comfort e all’uso della stanza, perché ogni grado in più o in meno rispetto al necessario aumenta i consumi. Bisogna eliminare sorgenti di calore in raffreddamento o sorgenti di freddo in riscaldamento, per esempio finestre e porte aperte. In riscaldamento, il manuale ricorda che la pompa di calore è più economica di molti sistemi tradizionali, perché trasferisce calore dall’esterno all’interno invece di produrlo direttamente solo consumando energia. In caso di assenza, può essere conveniente abbassare la temperatura di circa 5 °C rispetto al normale, senza esagerare, perché recuperare una temperatura troppo bassa può richiedere molta energia. La funzione SLEEP riduce i consumi notturni, mentre il TIMER permette di far funzionare l’apparecchio solo quando serve. Anche la manutenzione incide molto: filtri sporchi e prese d’aria ostruite riducono rendimento e aumentano i consumi.
La risoluzione dei problemi elenca situazioni comuni. Se il sistema non riparte subito dopo uno spegnimento, può essere attiva una protezione di circa tre minuti. Se non funziona affatto, bisogna controllare alimentazione, spina, interruttore e fusibili. Se raffredda o riscalda poco, le cause possono essere porte e finestre aperte, sorgenti di calore, temperatura impostata male, ostacoli davanti a ingresso o uscita aria, ambiente non ancora arrivato al livello richiesto, filtri sporchi o luce solare diretta in raffreddamento. Alcuni rumori sono normali, come borbottii dovuti al refrigerante o scricchiolii causati da dilatazioni termiche. Gli odori possono dipendere dall’aria interna che viene ricircolata, mentre una nebbia in uscita può comparire in raffreddamento o deumidificazione a causa del rapido raffreddamento dell’aria.
La manutenzione deve essere eseguita con alimentazione scollegata. Il telecomando si pulisce solo con un panno asciutto, senza acqua, detergenti per vetri o panni impregnati di prodotti chimici. L’unità interna si pulisce con un panno morbido; in caso di macchie difficili si può usare un detergente neutro diluito, eliminandolo completamente. I filtri dell’aria devono essere puliti regolarmente, perché se sono ostruiti l’efficienza diminuisce, il compressore può soffrire e la batteria interna può congelarsi. I filtri si rimuovono, si puliscono con aspirapolvere o acqua fredda, si asciugano completamente e si rimontano correttamente. Non bisogna applicare profumatori o sistemi antiodore sul filtro o sul ritorno dell’aria, perché possono sporcare o danneggiare la batteria evaporante. L’unità esterna va pulita con attenzione, usando dispositivi di protezione se necessario, rimuovendo polvere e controllando che la base sia integra. Non bisogna smontare l’uscita dell’unità esterna, perché il ventilatore può essere pericoloso.
Se l’apparecchio deve restare inutilizzato a lungo, il manuale consiglia di farlo funzionare in raffreddamento con ventilatore ad alta velocità per due o tre ore a 30 °C, così da ridurre umidità interna, muffe e cattivi odori. Poi bisogna spegnere l’unità, disconnettere l’interruttore magnetotermico, pulire i filtri, pulire l’unità esterna e togliere le batterie dal telecomando. Prima di riutilizzarlo, bisogna reinserire le batterie, montare correttamente i filtri, controllare che ingresso e uscita aria non siano ostruiti e verificare che l’interruttore magnetotermico sia collegato. Infine, lo smaltimento deve essere affidato a personale qualificato e svolto secondo le norme locali, perché il climatizzatore contiene refrigerante e materiali da recuperare o trattare correttamente. In sintesi, il manuale del telecomando e del condizionatore Hermann Saunier Duval SDH17 insegna a usare l’apparecchio in modo sicuro, a sfruttare correttamente le modalità AUTO, COOL, DRY, FAN e HEAT, a programmare timer e funzioni speciali, a mantenere puliti telecomando, filtri e unità, e a riconoscere i comportamenti normali da quelli che richiedono assistenza tecnica.

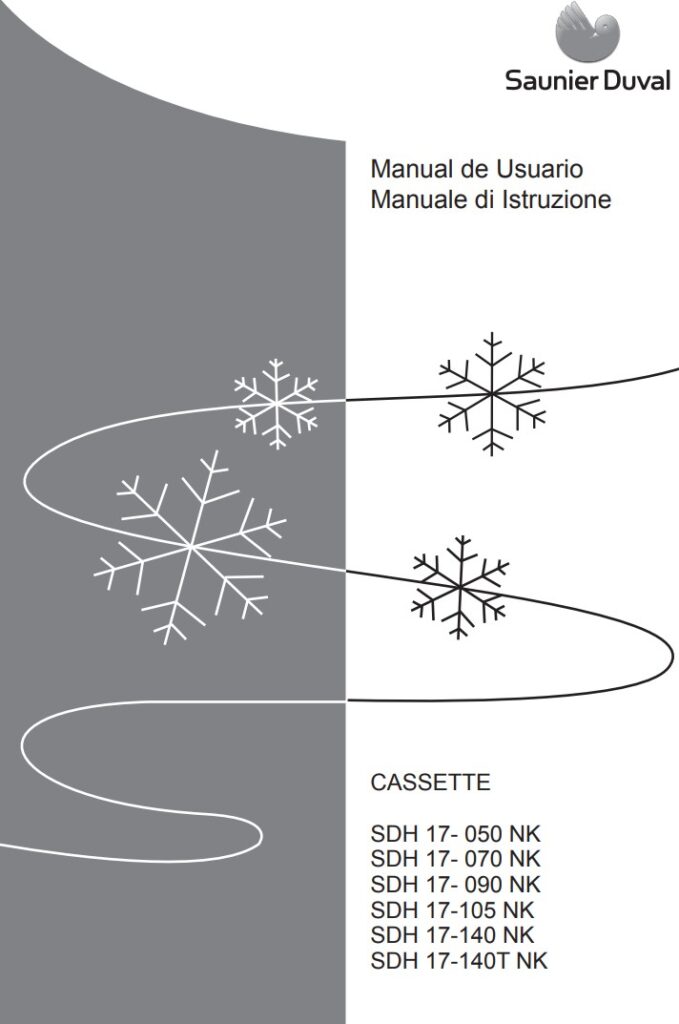

Manuale di Istruzioni Istruzioni Telecomando Condizionatore Hermann Saunier Duval SDH17 PDF
Se hai bisogno di consultare il manuale d’uso del tuo telecomando per condizionatore Hermann Saunier Duval SDH17, qui troverai la soluzione ideale. A seguire, mettiamo a disposizione il manuale di istruzioni in formato PDF, facilmente scaricabile, per aiutarti a comprendere tutte le funzionalità del telecomando e risolvere eventuali dubbi sull’utilizzo del tuo climatizzatore.
