In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per le lavatrici Daya DSW-61021, DSW-71021, DSW-71223 e DSW-81221. Il manuale offre informazioni dettagliate sull’installazione, l’uso corretto, la manutenzione ordinaria e la risoluzione dei problemi più comuni relativi a questi modelli. Consultando questa guida, potrai sfruttare al meglio tutte le funzionalità della tua lavatrice Daya e mantenerla sempre efficiente. Il file è disponibile per il download diretto, così da averlo sempre a portata di mano quando ne hai bisogno.
Cosa Troverai nel Manuale Utente Lavatrice Daya DSW-61021 – DSW-71021 – DSW-71223 – DSW-81221
Il manuale della lavatrice Daya DSW-61021, DSW-71021, DSW-71223 e DSW-81221 è una guida d’uso, installazione e manutenzione dedicata a una famiglia di lavatrici a carica frontale, con modelli differenziati soprattutto per capacità, velocità di centrifuga e durata del programma Eco 40-60. Il documento si apre invitando l’utente a leggere con attenzione tutte le istruzioni prima dell’installazione, perché una corretta posa iniziale rende l’apparecchio più sicuro, più stabile e più affidabile nel tempo. Il manuale deve essere conservato vicino alla lavatrice, in modo da poterlo consultare in caso di dubbi su programmi, manutenzione, errori o condizioni di garanzia. Il contenuto è organizzato attorno a temi molto pratici: sicurezza, identificazione delle parti, scelta del luogo di installazione, collegamento elettrico e idrico, rimozione dei bulloni di trasporto, uso del cassetto detersivi, pannello comandi, preparazione del bucato, programmi di lavaggio, simboli delle etichette, manutenzione, pulizia dei filtri, protezione dal gelo, risoluzione dei problemi, dati tecnici, conformità, garanzia e smaltimento.
La parte iniziale del manuale chiarisce che la lavatrice deve essere usata solo per lo scopo per cui è stata progettata, cioè il lavaggio domestico della biancheria compatibile con il lavaggio in lavatrice. Le avvertenze non possono coprire ogni situazione possibile, quindi l’utente deve usare buonsenso, attenzione e cura durante installazione, uso e manutenzione. L’apparecchio non è destinato all’uso non sorvegliato da parte di bambini piccoli o persone prive di esperienza, conoscenza o capacità adeguate; i bambini sotto i tre anni devono essere tenuti lontani, salvo controllo continuo. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione. L’apparecchio deve essere posizionato in modo che la spina, le prese del carico acqua e le tubazioni di scarico siano facilmente accessibili. Le aperture di ventilazione non devono essere ostruite da tappeti o altri oggetti, soprattutto se sono poste alla base della macchina. Se il cavo di alimentazione è danneggiato, non deve essere riparato in modo improvvisato, ma sostituito dal costruttore, da un tecnico dell’assistenza o da personale qualificato. Il manuale raccomanda anche di usare il nuovo set di tubi fornito con la lavatrice, senza riutilizzare tubi vecchi.
Le avvertenze specifiche riguardano rischi elettrici, incendio, alte temperature, esplosione, lesioni, allagamento e danneggiamento dei tessuti. La lavatrice deve essere collegata a una presa dedicata da 220-240 V, 50 Hz e almeno 10 A. Non bisogna scollegarla tirando il cavo, ma afferrando la spina; non si devono usare spine o cavi danneggiati, né toccare la spina con mani bagnate. Non va installata vicino a fonti di calore, non bisogna usare materiali infiammabili vicino alla macchina e non si deve spruzzare acqua sul pannello comandi. Il vetro dell’oblò può diventare caldo durante alcuni cicli, quindi non va toccato mentre la lavatrice è in funzione. Per motivi di sicurezza, dopo l’avvio lo sportello non può essere aperto immediatamente; occorre attendere lo sblocco del meccanismo elettrico. Il manuale avverte anche di non lavare capi contaminati da benzina, cherosene, solventi, alcol o sostanze infiammabili, perché potrebbero generare pericoli di esplosione. Non bisogna lavare materiali impermeabili come tute da sci, sacchi a pelo o tende in materiale plastico, perché possono compromettere l’equilibrio del carico e il corretto funzionamento della macchina. In caso di interruzione di corrente o scollegamento della spina, il blocco dello sportello può disattivarsi anche se c’è ancora acqua all’interno, quindi bisogna sempre controllare il livello d’acqua prima di aprire.
La sezione introduttiva mostra le parti principali della lavatrice. Sono indicati i bulloni di trasporto, il cavo di alimentazione, il cassetto detersivi, il pannello di controllo, il cestello, lo sportello, il tubo di scarico, i piedini regolabili, lo sportello inferiore e il filtro della pompa di scarico. Gli accessori inclusi sono il tubo di carico acqua, la chiave inglese e i tappi per coprire i fori lasciati dai bulloni di trasporto. Il manuale precisa che, nel modello DSW-61021, i tappi si trovano nella busta del manuale, mentre nei modelli DSW-71021 e DSW-81221 sono assemblati al corpo macchina. La funzione dei tappi è semplice ma importante: una volta rimossi i bulloni, coprono i fori posteriori e completano correttamente l’installazione.
La scelta del luogo di installazione è descritta con criteri molto concreti. La lavatrice deve poggiare su una superficie solida, piana e priva di moquette, tappeti o materiali che possano impedire la ventilazione. Deve essere lontana dalla luce solare diretta, ben ventilata, non esposta a temperature inferiori a 0 °C e lontana da fonti di calore come petrolio o gas. Occorre lasciare spazio sufficiente per non comprimere il cavo di alimentazione. Il pavimento non deve avere un’inclinazione superiore a 1 grado. La presa di corrente deve trovarsi entro 1,5 metri dalla lavatrice e non dovrebbe alimentare altri elettrodomestici contemporaneamente. Le distanze minime indicate sono 10 cm tra parete e retro della macchina, e 2 cm sui lati destro e sinistro. Il collegamento elettrico deve avvenire senza prolunghe, prese multiple o adattatori, e la presa deve essere dotata di messa a terra conforme alle norme. La lavatrice non va installata in luoghi in cui la temperatura possa scendere sotto il punto di congelamento, perché tubi e condotti possono rompersi e l’affidabilità dell’elettronica può diminuire. Se l’apparecchio viene consegnato in inverno dopo essere rimasto a basse temperature, deve restare per alcune ore nel locale di installazione prima dell’uso.
Una fase fondamentale è la rimozione dei bulloni di trasporto. Il manuale spiega che, dopo aver tolto cartone e materiali di imballaggio, bisogna sollevare la lavatrice dalla base in polistirolo. Se è necessario appoggiarla su un fianco, bisogna proteggerla lateralmente e non appoggiarla mai sulla parte anteriore o posteriore. I bulloni vanno allentati con la chiave fornita, partendo da quelli inferiori, ruotandoli in senso antiorario e sfilandoli con un leggero movimento. Dopo la rimozione si applicano i tappi. I bulloni devono essere conservati per eventuali trasporti futuri, perché non bisogna trasportare la lavatrice senza rimontarli. Se i bulloni non vengono rimossi prima dell’uso, la macchina produce vibrazioni e rumori intensi e può subire danni permanenti. Questa è una delle istruzioni più importanti di tutto il manuale, perché molti problemi di vibrazione estrema nelle lavatrici nuove derivano proprio dalla mancata rimozione dei blocchi di trasporto.
Il livellamento serve a garantire funzionamento regolare, durata e stabilità. Se il pavimento è irregolare, bisogna ruotare i piedini regolabili, senza inserire pezzi di legno o altri materiali sotto la macchina. Tutti e quattro i piedini devono poggiare stabilmente sul pavimento e la lavatrice deve essere controllata con una livella a bolla. Dopo il livellamento, i controdadi devono essere stretti verso la base dell’apparecchio. Il manuale suggerisce anche un controllo diagonale: premendo sui bordi superiori in diagonale, la lavatrice non deve sollevarsi o abbassarsi. Se dondola, occorre regolare di nuovo i piedini. Questa verifica è importante soprattutto prima della centrifuga, perché un apparecchio non livellato produce vibrazioni, rumori, spostamenti e possibili danni al pavimento o ai componenti.
Il collegamento idrico richiede una pressione dell’acqua compresa tra 30 kPa e 1000 kPa. Se la pressione supera 1000 kPa, serve un dispositivo di decompressione. Il tubo di alimentazione non deve essere deformato o torto. Prima di collegarlo, bisogna controllare le guarnizioni in gomma, avvitare il raccordo al rubinetto, aprire il rubinetto per espellere eventuali corpi estranei come sabbia o segatura, far scorrere l’acqua in un secchio e poi collegare il tubo alla lavatrice verificando che non sia piegato o schiacciato. Una volta aperto completamente il rubinetto, bisogna controllare che non ci siano perdite. Il tubo di scarico deve essere fissato con cura per prevenire danni da acqua. Se è troppo lungo, non deve essere infilato dentro la lavatrice, perché ciò può causare rumorosità eccessiva. Il manuale ammette scarico sopra il bordo di un lavandino, nello scarico del lavandino o in uno scarico a pozzetto. In generale il tubo deve rispettare altezze comprese tra 60 e 90 cm quando viene agganciato al lavandino o a una tubazione verticale, e la tubazione verticale dovrebbe avere diametro minimo di 5 cm e capacità di scarico di almeno 60 litri al minuto.
La parte sull’uso spiega il cassetto detersivi. Lo scomparto sinistro serve al lavaggio principale, quello centrale all’ammorbidente e quello destro al prelavaggio. Detersivi concentrati, ammorbidenti o prodotti molto densi devono essere diluiti in acqua per evitare ostruzioni. Lo scomparto del prelavaggio va usato solo con programma Prelavaggio e per biancheria molto sporca. Lo scomparto principale può contenere detersivo, candeggina, smacchiatore o anticalcare, mentre quello centrale può contenere ammorbidente o amido liquido senza superare il livello massimo. Un riempimento eccessivo può causare distribuzione anticipata dell’ammorbidente e macchie sui capi. Il dosaggio deve seguire le istruzioni del produttore del detersivo e dipendere da tipo di tessuto, colore, grado di sporco, temperatura di lavaggio, durezza dell’acqua e peso del carico. Troppo detersivo produce schiuma, peggiora il lavaggio e può sovraccaricare il motore; troppo poco detersivo può non pulire adeguatamente. Il detersivo liquido non deve essere usato con partenza ritardata o prelavaggio, perché potrebbe indurirsi o distribuirsi nel momento sbagliato.
Il pannello di controllo è composto da manopola programmi, tasto Partenza ritardata, tasto Prelavaggio, tasto Avvio/Pausa e tasto Accensione. La manopola seleziona il programma. La partenza ritardata consente di posticipare l’avvio fino a 18 ore, utile per programmare il lavaggio in fasce orarie più convenienti. Le spie indicano 3, 6, 9, 12, 15 o 18 ore tramite combinazioni luminose. Il Prelavaggio aggiunge una fase utile per capi molto sporchi. Avvio/Pausa avvia o interrompe il ciclo, mentre Accensione accende o spegne la lavatrice. Le spie di stato indicano fase di lavaggio, risciacquo, centrifuga, blocco sportello e sicurezza bambini. Il blocco bambini si attiva o disattiva tenendo premuto il tasto Partenza ritardata per tre secondi; quando è attivo, funziona solo il tasto di accensione e il blocco resta memorizzato anche dopo spegnimento o scollegamento.
Prima del primo utilizzo, il manuale raccomanda di avviare un programma, per esempio Cotone 60 °C, senza carico, inserendo nello scomparto principale una piccola quantità di detersivo, massimo un terzo della dose per capi poco sporchi. Questa operazione elimina eventuali residui di fabbricazione dal cestello. La preparazione della biancheria è altrettanto importante: bisogna svuotare le tasche, rimuovere oggetti metallici, mettere i delicati in una retina, chiudere cerniere e federe, rimuovere sabbia da tasche e risvolti e togliere o proteggere le rotelline delle tende. Il bucato va suddiviso per tipo di tessuto, colore e grado di sporco. I capi bianchi vanno lavati separatamente dai colorati, e i colorati nuovi dovrebbero essere lavati separatamente al primo lavaggio. Le macchie vanno trattate quando sono ancora recenti, tamponando con liscivia di sapone senza strofinare, e alcune macchie secche possono richiedere più lavaggi.
I programmi principali sono Cotone, Misti, Sintetici, Eco 40-60, Delicati, Pulizia cestello, Centrifuga, Lavaggio rapido 15 minuti e Risciacquo più Centrifuga. Cotone è il programma standard per tessuti resistenti come asciugamani, biancheria, tovaglie e lenzuola. Misti permette di lavare insieme tessuti diversi, purché resistenti e di colori simili. Sintetici è adatto a fibre come poliestere, poliacrilico, viscosa e misto cotone. Eco 40-60 è il programma usato per valutare la conformità alla normativa UE di progettazione ecocompatibile e serve per cotone normalmente sporco lavabile a 40 o 60 °C. Delicati è destinato a lana, capi lavabili a mano e tessuti molto delicati. Pulizia cestello rimuove sporco e batteri dal cestello e deve essere eseguito senza indumenti. Centrifuga elimina altra acqua, Rapido 15 rinfresca piccoli carichi poco sporchi e Risciacquo più Centrifuga serve per carichi che richiedono solo risciacquo e centrifuga. Il manuale ricorda che i programmi più efficienti tendono a usare temperature inferiori e durate più lunghe; caricare la lavatrice fino alla capacità prevista aiuta a risparmiare acqua ed energia. La rumorosità e l’umidità residua dipendono dalla velocità di centrifuga: più alta è la centrifuga, più rumore si produce ma meno acqua rimane nei capi.
Le tabelle programmi distinguono i modelli. DSW-61021 e DSW-71021 usano centrifuga fino a 1000 giri nel programma Eco 40-60, con molti altri programmi a 800 giri; DSW-71223 e DSW-81221 arrivano a 1200 giri in Eco 40-60 e usano 1000 giri su molti programmi cotone, sintetici, centrifuga e risciacquo. Il programma Eco 40-60 dura 198 minuti su DSW-61021, 208 minuti su DSW-71021, 204 minuti su DSW-71223 e 218 minuti su DSW-81221. Il Rapido 15 dura 15 minuti, la Centrifuga 14 minuti, Pulizia cestello 78 minuti, mentre Cotone 90 °C arriva a 149 minuti. Il prelavaggio è disponibile per tutti i programmi tranne Pulizia cestello, Centrifuga e Risciacquo più Centrifuga, e aggiunge circa 20 minuti. Ogni programma, esclusa la sola centrifuga, comprende due risciacqui. Le durate possono variare in base a pressione e temperatura dell’acqua, carico e tipo di bucato.
La manutenzione serve a mantenere igiene, efficienza e sicurezza. Prima di pulire la lavatrice bisogna scollegarla dalla rete elettrica, per evitare scosse. Non si devono usare solventi, detergenti abrasivi o sostanze chimiche aggressive. Dopo ogni lavaggio è consigliato pulire sportello e guarnizione, lasciare aperto lo sportello per far asciugare il cestello e asciugare l’esterno con un panno. I capi vanno rimossi subito a fine ciclo per evitare pieghe, trasferimenti di colore e cattivi odori. Il programma Pulizia cestello dovrebbe essere eseguito almeno una volta al mese per rimuovere residui di detersivo. Il filtro nel tubo di carico va pulito se l’acqua è dura o contiene depositi: si chiude il rubinetto, si svita il tubo, si pulisce il filtro con uno spazzolino, si estrae e pulisce anche il filtro sulla valvola posteriore, poi si rimonta tutto controllando la tenuta. Il cassetto detersivi va estratto, lavato sotto acqua corrente e pulito anche nella sua sede con uno spazzolino, perché detersivo e ammorbidente possono accumularsi. Il filtro della pompa di scarico raccoglie lanugine e piccoli oggetti: si apre lo sportello, si mette un recipiente, si svita lentamente il filtro lasciando uscire l’acqua residua, poi si rimuovono oggetti come bottoni o monete e si richiude saldamente. Il manuale avverte che l’acqua potrebbe essere molto calda.
In caso di congelamento, bisogna scollegare la lavatrice, versare acqua calda sul rubinetto per allentare il tubo di carico, rimuovere il tubo e immergerlo in acqua calda, versare acqua calda nel cestello e attendere dieci minuti, poi ricollegare il tubo e verificare carico e scarico. Per stoccare la lavatrice a lungo, è consigliabile eseguire un Lavaggio Rapido 15 a cestello vuoto, scollegare la spina, chiudere i rubinetti, scollegare i tubi e lasciare aperto lo sportello per far circolare aria. La risoluzione dei problemi invita a controllare alimentazione, salvavita, fusibili, chiusura dello sportello, rubinetto acqua, tubo di carico, tubo di scarico, filtro pompa, carico sbilanciato e livellamento prima di chiamare l’assistenza. La garanzia convenzionale e lo smaltimento completano il manuale. In sintesi, il manuale Daya DSW-61021, DSW-71021, DSW-71223 e DSW-81221 insegna a installare la lavatrice in modo stabile e sicuro, usare correttamente programmi e detersivi, proteggere i capi, pulire filtri e componenti soggetti a residui, prevenire danni da gelo e riconoscere i problemi più comuni prima di ricorrere all’assistenza tecnica.

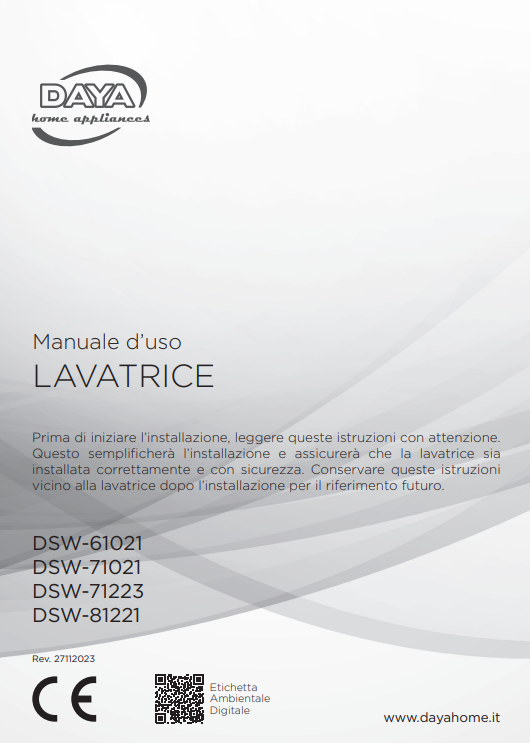

Manuale di Istruzioni Lavatrice Daya DSW-61021 – DSW-71021 – DSW-71223 – DSW-81221 PDF
Per facilitare l’utilizzo corretto e sicuro della vostra lavatrice Daya, mettiamo a disposizione il manuale di istruzioni in formato PDF, facilmente scaricabile. All’interno del manuale troverete tutte le informazioni necessarie riguardo all’installazione, al funzionamento, alla manutenzione e alla risoluzione dei problemi relativi ai modelli DSW-61021, DSW-71021, DSW-71223 e DSW-81221. Scaricando il documento, potrete consultare in qualsiasi momento le indicazioni ufficiali del produttore per sfruttare al meglio tutte le funzionalità della vostra lavatrice.
