In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per le lavatrici Ocean OCLFS6104E e OCLF812E. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo corretto e la manutenzione degli elettrodomestici, includendo consigli utili per ottenere i migliori risultati di lavaggio e risolvere eventuali problemi. Scaricando il documento, avrai sempre a portata di mano una guida completa e dettagliata per sfruttare al meglio le funzionalità della tua lavatrice Ocean.
Cosa Troverai nel Manuale Utente Lavatrice Ocean OCLFS6104E – OCLF812E
Il manuale della lavatrice Ocean OCLFS6104E e OCLF812E è una guida d’uso pensata per spiegare in modo completo come installare, utilizzare, mantenere e controllare correttamente due modelli di lavatrice a carica frontale della stessa famiglia, rispettivamente con capacità nominale di 6 kg e 8 kg. Il documento si apre con l’invito a leggere attentamente tutte le istruzioni prima dell’uso e a conservarle per consultazioni future, anche nel caso in cui l’apparecchio venga venduto o ceduto a un nuovo proprietario. Il contenuto del manuale è organizzato intorno a quattro grandi argomenti: sicurezza, installazione, operazioni di lavaggio e manutenzione. L’obiettivo è evitare rischi di incendio, esplosione, scosse elettriche, perdite d’acqua, danni alla proprietà, lesioni personali e malfunzionamenti che potrebbero non essere coperti dalla garanzia se derivanti dal mancato rispetto delle istruzioni.
La parte dedicata alla sicurezza è molto ampia e deve essere considerata fondamentale. Il manuale distingue tra avvertenze, attenzioni e note, usando simboli diversi per indicare livelli differenti di rischio. Le avvertenze riguardano situazioni potenzialmente pericolose che possono causare morte o lesioni gravi se non vengono evitate; le attenzioni indicano condizioni che possono provocare lesioni lievi o danni alla proprietà e all’ambiente; le note richiamano informazioni utili o comportamenti da rispettare per un impiego corretto dell’apparecchio. Il primo rischio evidenziato è quello di scosse elettriche. Se la lavatrice è danneggiata, non deve essere messa in funzione prima di essere riparata dal produttore, dal servizio clienti o da personale qualificato. Lo stesso vale per il cavo di alimentazione: se risulta rovinato, deve essere sostituito solo da personale competente, perché un cavo danneggiato può provocare folgorazione, corto circuito o incendio.
Il manuale chiarisce che l’apparecchio può essere utilizzato da bambini dagli otto anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte soltanto se supervisionati o istruiti sull’uso sicuro della macchina. I bambini non devono giocare con l’elettrodomestico e non devono eseguire pulizia o manutenzione senza sorveglianza. I bambini sotto i tre anni devono essere tenuti sotto controllo, perché potrebbero avvicinarsi alla lavatrice durante il funzionamento. Anche animali domestici e bambini potrebbero salire o entrare nell’apparecchio, quindi il manuale raccomanda di controllare la lavatrice prima di ogni operazione. Non bisogna salire né sedersi sull’elettrodomestico, perché ciò può compromettere stabilità, struttura, sportello o componenti superiori.
Il luogo di installazione è un altro punto essenziale. Tutti i detersivi, ammorbidenti e additivi devono essere tenuti lontani dalla portata dei bambini. La lavatrice non va posizionata su un pavimento in moquette, perché il tappeto può ostruire le prese d’aria e danneggiare l’apparecchio. Deve essere tenuta lontana da fonti di calore e dalla luce solare diretta, poiché calore e raggi solari possono deteriorare parti in plastica e gomma. Non deve essere usata in ambienti umidi o in stanze con gas esplosivi o caustici. Se l’apparecchio subisce schizzi o perdite d’acqua, deve essere lasciato asciugare. Non deve essere installato dietro una porta con serratura, una porta scorrevole o una porta con cerniera sul lato opposto rispetto a quello della lavatrice, perché questo potrebbe ostacolare l’apertura sicura dell’oblò. Inoltre, il manuale raccomanda di non avviare l’apparecchio in ambienti con temperatura inferiore a 5 °C, perché il gelo può danneggiare componenti idraulici. Se non è possibile evitare temperature basse, bisogna scaricare completamente l’acqua dopo ogni utilizzo, in modo da prevenire danni causati dal congelamento.
La sezione di installazione spiega innanzitutto che bisogna rimuovere tutto l’imballaggio e, soprattutto, i bulloni di trasporto prima dell’uso. Questa è una delle istruzioni più importanti per una lavatrice nuova. I bulloni servono a bloccare il cestello durante il trasporto, ma se restano montati durante il funzionamento possono causare vibrazioni violente, rumori anomali e danni gravi alla macchina. Il manuale indica che bisogna allentare i quattro bulloni posteriori con una chiave, rimuoverli insieme alle parti in gomma, conservarli per eventuali trasporti futuri e chiudere i fori con i tappi di copertura forniti. La confezione comprende anche il tubo di alimentazione dell’acqua fredda e il manuale d’uso. La lavatrice ha una sola valvola di ingresso e deve essere collegata esclusivamente all’acqua fredda. Devono essere usati i tubi nuovi forniti con l’apparecchio, senza riutilizzare vecchi tubi flessibili.
L’installazione deve avvenire su una superficie rigida, asciutta e piana, con sufficiente ventilazione, temperatura ambiente superiore a 0 °C e lontananza da fonti di calore come dispositivi a carbone o gas. La stabilità è necessaria per evitare movimenti durante centrifuga e lavaggio. Il manuale precisa anche che la lavatrice non deve poggiare sul cavo di alimentazione e che devono essere rispettate distanze minime dal muro, indicate nel disegno con uno spazio superiore a 20 mm. Dopo aver scelto il luogo, si rimuovono cartone, polistirolo, imballaggio di base e nastro che fissa cavo di alimentazione e tubo di scarico. Viene menzionato un piccolo triangolo di schiuma collocato sotto la macchina: se non viene via insieme all’imballaggio inferiore, bisogna inclinare l’unità su un lato e rimuoverlo manualmente. Anche il tubo di alimentazione, se posizionato nel tamburo, deve essere estratto.
Il livellamento della lavatrice è fondamentale. I controdadi dei quattro piedini devono essere ben serrati all’alloggiamento. La procedura consiste nell’allentare il dado, ruotare il piede finché raggiunge il pavimento, regolare le gambe e bloccare i dadi con una chiave, verificando che la macchina sia stabile e in piano. Un apparecchio non livellato genera rumore, vibrazioni, spostamenti e problemi in centrifuga. Il tubo di alimentazione dell’acqua deve essere collegato alla valvola di ingresso della lavatrice e a un rubinetto di acqua fredda. Il manuale avverte di non attorcigliare, schiacciare o modificare il tubo, e consiglia di collegarlo manualmente senza usare attrezzi, controllando poi che i collegamenti siano ben stretti. La pressione dell’acqua in entrata deve essere compresa tra 0,05 MPa e 1 MPa.
Anche il tubo di scarico deve essere posizionato correttamente. Il manuale mostra due possibilità: inserire l’estremità nello scarico dell’acqua oppure collegarla alla derivazione dello scarico. Il tubo non deve essere attorcigliato né lasciato sporgere in modo scorretto, perché si potrebbero verificare perdite. Un tubo di scarico mal posizionato può causare mancato svuotamento, ritorni d’acqua o allagamenti. I collegamenti idrici ed elettrici, secondo la sezione sicurezza, devono essere eseguiti da personale qualificato in conformità alle istruzioni del produttore e alle norme locali. La lavatrice deve essere collegata a una presa con messa a terra, protetta da fusibile adeguato. Non si devono usare prese multiple o prolunghe, né collegare la macchina a timer esterni o circuiti che vengono accesi e spenti regolarmente. La spina deve restare accessibile dopo l’installazione. Non bisogna estrarre la spina con le mani bagnate, né tirare il cavo: si deve afferrare sempre la spina.
Prima del primo lavaggio con biancheria, il manuale raccomanda di far funzionare la lavatrice una volta a vuoto, senza capi e senza detersivo, usando il programma cotone a 90 °C. Questo serve a eliminare residui d’acqua rimasti dai controlli di fabbrica e a neutralizzare eventuali odori. L’avvio veloce descritto nel manuale riassume il flusso operativo: collegare la lavatrice, aprire il rubinetto, caricare il bucato, chiudere lo sportello, aggiungere il detersivo, selezionare il programma, scegliere eventuali funzioni aggiuntive o mantenere le impostazioni predefinite e premere Start/Pausa. Al termine, la macchina emette un segnale acustico o mostra “Fine” sul display.
Prima di ogni lavaggio bisogna preparare correttamente i capi. Il manuale consiglia di controllare le etichette di manutenzione, dividere la biancheria per colore e tipo di tessuto, rimuovere tutti gli oggetti dalle tasche, legare nastri e cinture, chiudere cerniere e bottoni, inserire i capi piccoli in un sacchetto per il bucato e rovesciare tessuti facili a infeltrirsi o a pelo lungo. Queste operazioni riducono il rischio di danni alla macchina e ai vestiti. Monete, spille, chiodi, viti, pietre e oggetti rigidi possono danneggiare cestello, guarnizione, pompa e filtro. È vietato lavare o asciugare articoli contaminati da sostanze combustibili o esplosive come cera, olio, vernice, benzina, alcool o cherosene. Il lavaggio di un solo capo può causare sbilanciamento, quindi il manuale consiglia di aggiungere uno o due altri capi per permettere una centrifuga più stabile. La temperatura ambiente consigliata durante l’uso è tra 5 e 40 °C; sotto 0 °C la valvola di ingresso e il sistema di scarico possono danneggiarsi.
La vaschetta del detersivo ha comparti separati per prelavaggio, lavaggio principale e ammorbidente. Il detersivo va aggiunto nello scomparto I solo se è stata selezionata la funzione di prelavaggio. Il manuale mostra, per ogni programma, quali scomparti sono necessari o opzionali. Viene consigliato di diluire in poca acqua eventuali detersivi o additivi agglomerati o viscosi prima di versarli nel cassetto, così da evitare ostruzioni e traboccamenti. La scelta del detersivo deve dipendere dal tipo di biancheria, dal ciclo e dalla temperatura. Per cotone bianco o lino resistenti, si raccomanda un detergente intenso con agenti sbiancanti e sbiancanti ottici nei cicli Cotone ed ECO 40-60. Per capi colorati in cotone o lino si preferiscono detersivi per colorati senza agenti sbiancanti. Per fibre sintetiche o materiali di facile manutenzione sono indicati detergenti colorati o delicati senza sbiancanti ottici. Per delicati, seta e viscosa è raccomandato un detergente non aggressivo. Il dosaggio deve essere corretto: troppo detersivo genera molta schiuma e risultati scarsi di lavaggio e risciacquo; troppo poco detersivo può rendere il bucato grigio e creare depositi di calcare sul tamburo, sull’elemento riscaldante o sulla biancheria. La quantità va adattata anche alla durezza dell’acqua: con acqua dolce se ne usa meno.
Il pannello di controllo comprende un comando di spegnimento, il pulsante Avvio/Pausa, i pulsanti opzione, il selettore programmi e il display. Il display mostra impostazioni, tempo residuo stimato, opzioni e messaggi di stato. I programmi disponibili sono pensati per tipi diversi di biancheria. Nei modelli OCLFS6104E e OCLF812E cambiano soprattutto la capacità e alcune durate o valori energetici. La OCLFS6104E ha capacità nominale di 6 kg, mentre la OCLF812E arriva a 8 kg. I programmi includono Sintetici, Sintetici 40 °C, A freddo, A freddo 20 °C, Cotone 30 °C, Cotone 40 °C, Cotone 60 °C, Cotone 90 °C, ECO 40-60, Cotone Intensivo 40 °C, Cotone Intensivo 60 °C, Pulizia cestello, Centrifuga, Scarico, Risciacquo e Centrifuga, Delicati 30 °C, Delicati, Finisce in 9H, Finisce in 6H, Finisce in 3H, Lavaggio rapido 45’, Lavaggio rapido 30’ e Lavaggio rapido 15’. Il manuale precisa che i parametri riportati nelle tabelle sono indicativi e possono variare in base alle condizioni reali d’uso.
Il programma Sintetici è destinato a maglie, giacche e fibre miste; quando si lavano tessuti a maglia, la quantità di detersivo deve essere ridotta perché la loro struttura favorisce la formazione di schiuma. Il programma Delicati è destinato a capi lavabili in seta, raso, fibre sintetiche o tessuti misti. Pulizia cestello utilizza una sterilizzazione ad alta temperatura a 90 °C e non consente di aggiungere capi durante l’esecuzione; può essere usato periodicamente, anche con adeguato agente sbiancante al cloro, per migliorare la pulizia del tamburo. Centrifuga esegue una centrifuga extra, Risciacquo e Centrifuga aggiunge un risciacquo con centrifuga, Scarico serve a scaricare l’acqua, Lavaggio rapido 15’ è adatto a pochi capi poco sporchi, Cotone Intensivo aumenta il tempo di lavaggio per migliorare il risultato, A freddo lava senza riscaldare l’acqua, Cotone è adatto a tessuti resistenti in cotone o lino, e Finisce in consente di impostare il tempo totale includendo ritardo e lavaggio a 3, 6 o 9 ore. Il programma ECO 40-60, con temperatura predefinita non selezionabile, è pensato per bucato di cotone normalmente sporco dichiarato lavabile a 40 °C o 60 °C nello stesso ciclo, ed è usato per valutare la conformità al regolamento europeo 2019/2023. Il manuale precisa che i programmi più efficienti dal punto di vista energetico sono generalmente quelli a temperatura più bassa e durata maggiore, e che caricare la lavatrice secondo la capacità massima prevista contribuisce al risparmio di energia e acqua.
Le opzioni includono prelavaggio, extra risciacquo, no centrifuga, blocco bambini e silenziamento del cicalino. Il prelavaggio avvia una fase prima del lavaggio principale per migliorare il risultato, ma richiede detersivo nello scomparto I. Extra Risciacquo aggiunge un risciacquo dopo il ciclo, utile per pelli sensibili o capi che trattengono detersivo. No centrifuga elimina la centrifuga finale. Il blocco bambini evita l’uso errato da parte dei bambini e si attiva premendo simultaneamente Extra Risciacquo e No centrifuga per tre secondi fino al segnale acustico; l’indicatore si accende e i pulsanti vengono bloccati, tranne il pulsante di accensione. Per silenziare il cicalino si preme Prelavaggio per tre secondi; dopo questa impostazione i suoni non vengono più attivati finché la funzione non viene ripristinata.
La manutenzione è indispensabile per prolungare la durata della lavatrice. Prima di pulizia e manutenzione bisogna staccare la spina e chiudere il rubinetto dell’acqua. La superficie esterna può essere pulita con detergenti neutri non abrasivi diluiti, usando un panno umido in caso di perdite. Non bisogna usare oggetti appuntiti, agenti abrasivi o caustici, acidi formici, solventi, alcool o prodotti chimici aggressivi. Le macchie di ruggine nel tamburo, spesso causate da oggetti metallici dimenticati nei capi, devono essere rimosse subito con detergenti senza cloro; non si devono usare pagliette d’acciaio. La guarnizione e il vetro dello sportello devono essere puliti dopo ogni lavaggio per rimuovere lanugine, macchie, monete, bottoni o altri corpi estranei. Se la lanugine si accumula nella guarnizione, possono verificarsi perdite. Il manuale consiglia una pulizia mensile di guarnizione e vetro.
Il filtro di ingresso deve essere pulito se il flusso d’acqua diminuisce e, in generale, ogni tre mesi. La procedura prevede di chiudere il rubinetto, staccare il tubo di alimentazione, pulire il filtro con una spazzola, svitare il tubo dal retro dell’apparecchio, pulire il filtro con un pennello, reinstallarlo e ricollegare il tubo. Anche la vaschetta del detersivo deve essere pulita ogni tre mesi: si preme il pulsante per estrarre il cassetto, si puliscono cassetto e coperchio dell’ammorbidente sotto l’acqua, si pulisce l’incavo con un pennello morbido e si reinserisce tutto. Il filtro della pompa di scarico va pulito periodicamente ogni tre mesi, ma solo quando la macchina ha finito il ciclo, è vuota, spenta e scollegata. Bisogna prestare attenzione all’acqua calda, lasciarla raffreddare e non rimuovere mai il coperchio della pompa durante un ciclo. Si apre il coperchio inferiore, si svita il filtro in senso antiorario, si rimuovono corpi estranei e si richiude accuratamente.
La sezione risoluzione problemi aiuta a riconoscere difetti comuni. Se l’elettrodomestico non si avvia, può esserci una protezione di sicurezza attiva e il manuale suggerisce di staccare la presa e riavviare. Se la porta non si chiude, i vestiti potrebbero essere bloccati e bisogna chiudere bene lo sportello e controllare il carico. Se la porta non si apre, può essere attiva la protezione di sicurezza. In caso di perdite, bisogna controllare e fissare il tubo di ingresso, controllare e pulire il tubo di uscita e verificare che le connessioni siano strette. Se restano residui di detersivo, il detersivo può essere umido o coagulato, quindi il cassetto va pulito e asciugato. Rumori anomali possono dipendere dai bulloni di trasporto non rimossi o da un pavimento non solido e non livellato. Se il display non funziona, può esserci un problema di connessione della scheda o del cablaggio, ma prima bisogna spegnere e controllare che la spina sia collegata correttamente. I codici di errore segnalano, tra l’altro, problemi di chiusura porta, iniezione d’acqua, scarico fuori tempo, allagamento o altri guasti; le soluzioni includono chiudere bene la porta, controllare pressione dell’acqua, stringere il tubo, pulire il filtro della valvola di ingresso, verificare ostruzioni del tubo di scarico e riavviare. Se il problema persiste, bisogna contattare l’assistenza clienti.
Le specifiche tecniche distinguono i due modelli. La OCLFS6104E ha capacità di lavaggio di 6 kg, dimensioni 595 x 400 x 850 mm, peso netto di 52 kg e potenza nominale di 2050 W. La OCLF812E ha capacità di 8 kg, dimensioni 595 x 565 x 850 mm, peso netto di 68 kg e potenza nominale di 2000 W. Entrambe funzionano a 220-240 V, 50 Hz, con corrente massima di 10 A e pressione dell’acqua compresa tra 0,05 e 1 MPa. Per il trasporto bisogna scollegare la spina, chiudere il rubinetto, rimuovere tubo di ingresso e scarico dalle installazioni domestiche, far defluire completamente l’acqua e rimontare i quattro bulloni di trasporto posteriori. La macchina è pesante e deve essere trasportata con cura, senza afferrare parti sporgenti e senza usare lo sportello come maniglia. Infine, il manuale ricorda che i pezzi di ricambio restano disponibili per almeno dieci anni e che riparazioni improprie possono mettere in pericolo l’utente, annullare la garanzia e causare danni successivi non coperti. In sintesi, il manuale Ocean OCLFS6104E e OCLF812E guida l’utente a installare la lavatrice in modo stabile e sicuro, preparare correttamente il bucato, scegliere programma e detersivo adeguati, usare le funzioni aggiuntive, mantenere puliti filtri, guarnizioni e vaschetta, riconoscere anomalie comuni e rispettare limiti tecnici e precauzioni essenziali per un funzionamento affidabile.

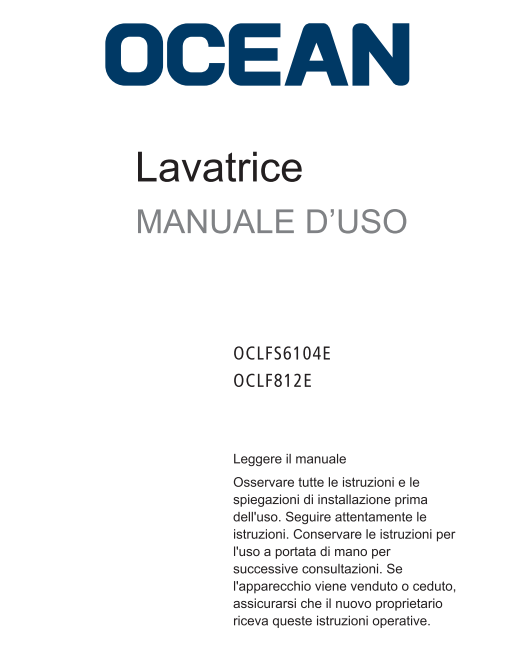

Manuale di Istruzioni Lavatrice Ocean OCLFS6104E – OCLF812E PDF
Se sei alla ricerca del manuale di istruzioni per la tua lavatrice Ocean OCLFS6104E oppure OCLF812E, qui troverai il documento ufficiale in formato PDF pronto per essere consultato o scaricato gratuitamente. Il manuale ti aiuterà a comprendere tutte le funzionalità dell’elettrodomestico, dall’installazione corretta alle modalità di utilizzo e manutenzione, permettendoti così di sfruttare al meglio le potenzialità della tua lavatrice e risolvere eventuali dubbi o piccoli problemi.
