Se hai acquistato il tapis roulant Fassi F 9.9 AC o desideri conoscerne tutte le funzionalità, in questa pagina puoi trovare il manuale di istruzioni ufficiale in formato PDF pronto per il download. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo e nella manutenzione del tuo tapis roulant, fornendo informazioni dettagliate per sfruttare al meglio tutte le sue caratteristiche in totale sicurezza. Scarica gratuitamente il documento per avere sempre a portata di mano tutte le risposte alle tue domande e assicurarti un’esperienza di allenamento efficiente e senza pensieri.
Cosa Troverai nel Manuale Utente Tapis Roulant Fassi F 9.9 AC

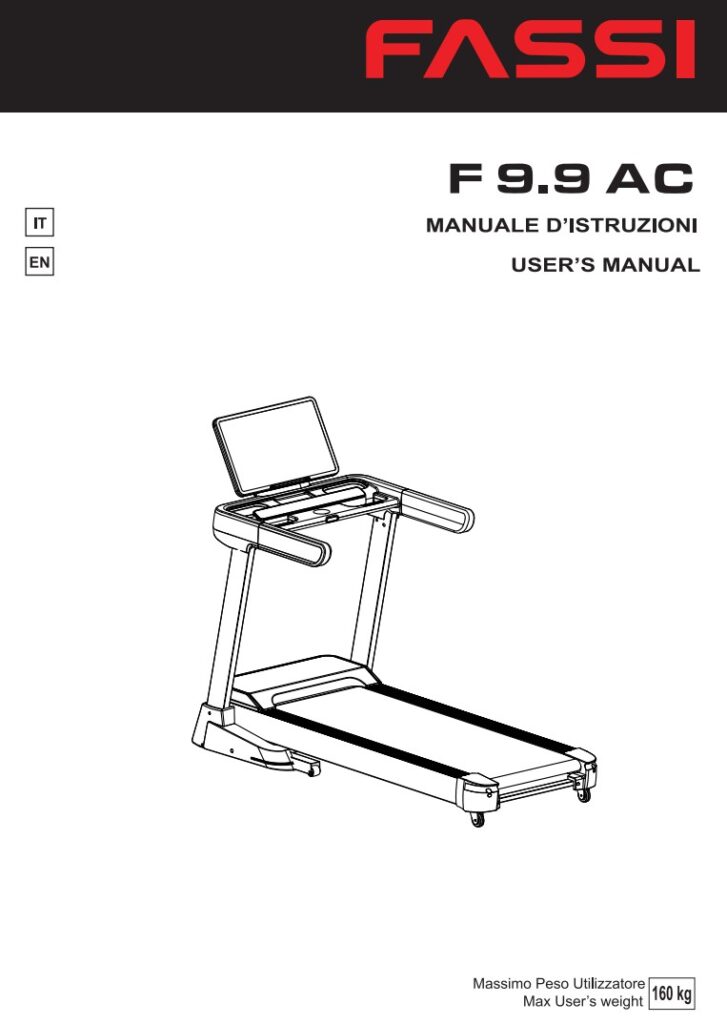

Il manuale del tapis roulant Fassi F 9.9 AC descrive un attrezzo da home fitness motorizzato, destinato all’uso domestico, con velocità regolabile, inclinazione elettronica, console multifunzione, programmi preimpostati, programmi personalizzabili, funzione body fat, collegamento Bluetooth con app compatibili e sistema di sicurezza tramite chiave magnetica. Fin dalla copertina il manuale identifica il modello come F 9.9 AC e riporta il peso massimo utilizzatore di 160 kg. Questo valore è importante perché rappresenta il limite strutturale entro cui l’attrezzo è stato progettato per lavorare in sicurezza. Superarlo può aumentare le sollecitazioni su motore, tavola di corsa, nastro, rulli, telaio, sistema di inclinazione e componenti elettrici. Il manuale non è solo una guida rapida all’avvio, ma un documento completo che spiega come assemblare il tapis roulant, come usarlo, quali precauzioni rispettare, come interpretare il display, come impostare i programmi e come eseguire la manutenzione periodica.
La prima parte del manuale è dedicata alle istruzioni di sicurezza. Prima di assemblare o utilizzare l’unità, viene raccomandato di leggere attentamente tutto il manuale. L’attrezzo deve essere usato solo nel modo descritto nelle istruzioni e, prima dell’utilizzo, bisogna verificare che tutte le viti e i bulloni siano serrati correttamente. Questa indicazione è fondamentale perché un tapis roulant è un attrezzo dinamico: durante camminata e corsa si generano vibrazioni, carichi alternati e movimenti continui del nastro. Se un montante, una vite della console, un elemento del telaio o una parte laterale non sono fissati correttamente, l’attrezzo può diventare instabile o rumoroso. Il manuale invita inoltre a tenere le mani lontane dalle parti in movimento e a non lasciare bambini o animali domestici vicino alla macchina. Il tapis roulant deve essere utilizzato da una sola persona alla volta e deve essere montato e usato su una superficie solida e piana, lasciando sempre un metro di spazio libero intorno. Questo spazio non è un dettaglio: serve per salire e scendere in sicurezza, per evitare urti contro mobili o pareti e per ridurre i rischi in caso di perdita di equilibrio.
Il manuale chiarisce che il Fassi F 9.9 AC non deve essere usato vicino all’acqua, all’aperto o in ambienti dove liquidi possano penetrare nell’unità. È un apparecchio elettrico, quindi umidità, pioggia, schizzi e condensa possono creare rischi per l’elettronica e per l’utilizzatore. Bisogna anche tenere lontani oggetti appuntiti, non usare mai l’apparecchio se non funziona correttamente e non tentare riparazioni autonome senza consultare il centro assistenza. L’attrezzo è destinato esclusivamente all’uso domestico e non deve essere usato in ambito commerciale. Il manuale indica anche la conformità alla norma EN 957-1/6 HB e precisa che non è adatto all’uso terapeutico. Questo significa che il tapis roulant può essere usato per allenamento domestico e attività fisica generale, ma non deve essere considerato un dispositivo medico o riabilitativo.
Le istruzioni di sicurezza per l’allenamento sono ancora più specifiche. Prima di iniziare l’attività fisica viene raccomandato di consultare il medico, soprattutto se si hanno problemi di salute esistenti. Questo consiglio è importante perché il tapis roulant, a differenza di una cyclette, comporta impatto, equilibrio, coordinazione e un aumento più rapido dell’intensità cardiovascolare. Prima dell’allenamento bisogna riscaldarsi bene. La chiave di sicurezza deve essere inserita nella console e l’altra estremità deve essere fissata ai vestiti. Se l’utente perde l’equilibrio o deve fermare rapidamente il motore, tirando la corda la chiave si stacca dalla console e il nastro si arresta immediatamente. Quando il tapis roulant non è in uso, la chiave di sicurezza deve essere rimossa e conservata fuori dalla portata dei bambini. Questa regola impedisce accensioni accidentali e riduce i rischi domestici.
Durante l’allenamento bisogna indossare abbigliamento adatto, che non possa impigliarsi nell’attrezzatura, e scarpe da ginnastica. Il manuale vieta l’uso a piedi nudi e sconsiglia scarpe slacciate, lacci penzolanti o suole in cuoio. I tessuti appesi e gli asciugamani devono essere tenuti lontani dal nastro di corsa. Se un oggetto si incastra, bisogna spegnere immediatamente la macchina. Per iniziare correttamente, il manuale consiglia di posizionare entrambi i piedi sulle coperture laterali, avviare il tapis roulant e salire sul nastro solo quando si muove a bassa velocità e in modo costante, mettendo un piede alla volta. Non bisogna scendere mentre il nastro è in movimento, non bisogna girarsi mentre si è sul tapis roulant, non bisogna saltare o oscillare sull’attrezzo. In caso di nausea, vertigini, dolore, malessere, dolore al petto o sintomi insoliti, bisogna interrompere immediatamente l’allenamento e consultare un medico.
La sicurezza elettrica viene trattata in modo diretto. L’apparecchio è progettato per una tensione di 220 V con tolleranza indicata nel manuale. Non bisogna usare prolunghe, ma collegare il cavo direttamente alla presa. Non bisogna modificare il cavo di alimentazione fornito. Se non è possibile collegarlo correttamente, occorre usare una presa idonea installata da un tecnico qualificato. Il tapis roulant dispone anche di una protezione contro le sovratensioni: in caso di sovratensione l’unità si spegne automaticamente. Se accade, bisogna portare l’interruttore di accensione in posizione off e poi riaccenderlo. La parte sullo smaltimento ricorda che gli imballaggi sono riciclabili e che le apparecchiature elettriche non devono essere gettate nei rifiuti domestici, ma raccolte separatamente e riciclate secondo le norme sui rifiuti elettrici ed elettronici. Eventuali batterie non integrate permanentemente devono essere rimosse e smaltite separatamente.
La sezione sull’imballo spiega quali componenti servono per assemblare il tapis roulant. Sono indicati bulloni M10×60, bulloni M10×20, rondelle piatte, viti da 4,2×16 mm, lubrificante, chiave di sicurezza e brugole. Prima di cominciare il montaggio bisogna verificare che tutti questi elementi siano presenti. Il montaggio vero e proprio è illustrato in più passaggi. Nel primo passaggio bisogna collegare i cavi tra il telaio principale e il montante destro, poi fissare i montanti verticali destro e sinistro al telaio usando bulloni e rondelle. Questo passaggio richiede attenzione perché i cavi non devono essere schiacciati tra i tubi o tirati durante il serraggio. Nel secondo passaggio si collegano i cavi tra la console e il montante destro, poi si fissa la console ai montanti con bulloni e rondelle. Nel terzo passaggio si organizza il collegamento del contatore elettronico e si fissa il misuratore superiore sulla piastra della console. Nel quarto passaggio si montano i coperchi dei montanti verticali con le viti in dotazione. Nel quinto passaggio si colloca la chiave di sicurezza rossa al centro della console. Solo dopo aver verificato che tutti i bulloni siano serrati e che il montaggio sia completo, il tapis roulant può essere usato.
La console è il centro di controllo dell’attrezzo. Il display include varie finestre dedicate a velocità, tempo, distanza, calorie, inclinazione e pulsazioni. La finestra della velocità mostra la velocità attuale, con intervallo da 1 a 22 km/h. La finestra del tempo visualizza la durata dell’allenamento fino a 99 minuti e 59 secondi. La distanza viene conteggiata da 0,00 a 99,9. Le calorie vengono visualizzate da 0 a 999. L’inclinazione mostra il livello corrente, con gamma da 0 a 20. La finestra pulse mostra il battito rilevato manualmente, con valori indicati tra 50 e 200. La matrice centrale ha più funzioni: in modalità manuale mostra una pista circolare da 400 metri, mentre durante i programmi mostra i diagrammi di velocità e inclinazione del programma selezionato. Può visualizzare anche messaggi come chiave di sicurezza disconnessa, test del grasso corporeo, inserimento di sesso, età, altezza, peso e attesa del test body fat.
I tasti principali sono START, STOP, SPEED più e meno, INCLINE più e meno, MODE, tasti rapidi di velocità, tasti rapidi di inclinazione, comando rotante e PROG. START avvia la macchina e STOP arresta il tapis roulant. SPEED più e meno aumentano o riducono la velocità di 0,1 km/h a ogni pressione; se tenuti premuti, regolano la velocità in modo continuo. INCLINE più e meno aumentano o riducono i livelli di inclinazione, anche in modo continuo se tenuti premuti. MODE, quando il tapis roulant è fermo, permette di selezionare le modalità con conto alla rovescia di tempo, distanza o calorie. I tasti rapidi portano la velocità direttamente a 3, 6, 9 o 12 km/h e l’inclinazione ai livelli 3, 6, 9 o 12. Il comando rotante aumenta la velocità girando a destra e la diminuisce girando a sinistra. Il tasto PROG permette di scegliere tra programmi preimpostati P01-P24, programmi utente U01-U03 e test FAT. La console include anche la ricarica wireless per telefoni cellulari, anche se il manuale precisa che non è compatibile con tutti i telefoni.
L’avvio rapido funziona in modo semplice. Bisogna accendere l’interruttore di alimentazione e verificare che la chiave di sicurezza magnetica sia posizionata correttamente. Premendo START, il sistema avvia un conto alla rovescia con segnale acustico e poi il nastro parte alla velocità di 1 km/h. Dopo l’avvio, l’utente può regolare velocità e inclinazione con i tasti dedicati. Durante l’allenamento, STOP arresta il nastro, mentre i sensori hand pulse permettono di rilevare il battito dopo alcuni secondi di presa con entrambe le mani. Il manuale però distingue le pulsazioni manuali dai programmi HRC avanzati, per i quali viene indicato l’uso di una fascia toracica, perché il controllo della frequenza cardiaca richiede una rilevazione più stabile.
I programmi preimpostati sono ventiquattro, da P01 a P24, e ciascuno è costruito con segmenti che alternano valori di velocità e inclinazione. La tabella del manuale mostra per ogni programma una sequenza di sedici fasi, con valori diversi di velocità e pendenza. Questo significa che l’utente non deve modificare continuamente i parametri: il tapis roulant cambia automaticamente l’intensità secondo il profilo scelto. Alcuni programmi sono più graduali, altri alternano fasi facili e intense, altri ancora usano inclinazioni elevate o velocità più sostenute. Prima di scegliere un programma impegnativo è opportuno conoscere il proprio livello, perché una combinazione di velocità e inclinazione può aumentare molto lo sforzo cardiovascolare e muscolare.
I programmi personalizzati U01, U02 e U03 permettono invece di creare un allenamento su misura. In modalità standby si preme PROG fino a selezionare il programma utente desiderato, poi si conferma con MODE. Si imposta il primo periodo usando SPEED più e meno o i tasti rapidi per la velocità, e INCLINE più e meno o i tasti rapidi per l’inclinazione. Premendo MODE si passa al periodo successivo, fino a completare tutti i sedici segmenti. I dati vengono salvati in modo permanente fino a una nuova modifica, ma il manuale avverte che l’alimentazione non deve essere interrotta durante l’impostazione, altrimenti i dati non vengono salvati automaticamente. Una volta creato il programma, si seleziona U01, U02 o U03, si imposta il tempo di esecuzione e si preme START.
Il manuale descrive anche i programmi HRC, disponibili sui tapis roulant dotati di questa funzione. HP1 controlla solo l’inclinazione, HP2 controlla solo la velocità, mentre HP3 controlla sia velocità sia inclinazione. La durata dell’allenamento HRC è fissata a 22 minuti. L’utente imposta l’età, da 15 a 80 anni, e il sistema propone una frequenza cardiaca target. Il valore target può essere regolato dall’utente, nel range indicato dal manuale. I primi tre minuti sono considerati riscaldamento: la velocità iniziale è 3 km/h e il sistema non regola automaticamente velocità o inclinazione. Dopo questa fase, se la frequenza cardiaca effettiva è inferiore al target, il sistema aumenta gradualmente lo sforzo; se è superiore al target, lo riduce. In HP1 lavora sull’inclinazione, in HP2 sulla velocità, in HP3 su entrambe. Quando il tempo supera i 20 minuti, il sistema entra in modalità cooldown: l’inclinazione torna a zero e la velocità diminuisce progressivamente. Il manuale specifica che per il programma di controllo cardiaco bisogna usare una fascia toracica aderente al torace e alla pelle.
La funzione Body Fat consente di stimare il grasso corporeo. A tapis roulant fermo, si seleziona FAT con il tasto PROG. Si impostano sesso, età, altezza e peso. Il sesso viene indicato con 1 per uomo e 2 per donna, l’età va da 10 a 99 anni, l’altezza da 100 a 200 e il peso da 20 a 150. Quando si arriva alla fase F-5, bisogna tenere le mani sulle maniglie con sensori pulse; dopo circa otto secondi viene mostrato il risultato. Il manuale interpreta il valore secondo una tabella: fino a 19 troppo magro, da 20 a 24 normale, da 25 a 29 troppo pesante e da 30 in su obeso. Questa funzione va considerata indicativa, non diagnostica. I sensori palmari possono essere influenzati da umidità, presa delle mani, movimento e contatto elettrico.
Il manuale include anche la funzione della chiave di sicurezza, che in qualsiasi situazione ferma immediatamente il tapis roulant quando viene estratta. La modalità risparmio energetico entra in funzione se la macchina non viene usata per 10 minuti; basta premere un tasto per riattivarla. La sezione calorie spiega la formula di calcolo: a inclinazione zero, correre un chilometro consuma 70,3 calorie, e il calcolo tiene conto di velocità, tempo e livello di inclinazione. La parte sull’allenamento interattivo spiega che le attrezzature dotate di Bluetooth possono collegarsi ad app fitness compatibili come Zwift, Kinomap e Fitshow. La procedura prevede di scaricare l’app, registrarsi, attivare il Bluetooth sul dispositivo mobile, accendere il tapis roulant, aprire l’app, scegliere il tipo di dispositivo, selezionare marca e programma dell’attrezzatura e collegare l’unità tramite applicazione.
La manutenzione è un capitolo decisivo per la durata del tapis roulant. Una pulizia regolare aumenta la vita dell’apparecchio. Bisogna ispezionare il tapis roulant periodicamente, serrare eventuali parti allentate e sostituire subito le parti usurate. Prima della pulizia è necessario scollegare l’attrezzo dalla rete elettrica per evitare scosse. Non bisogna usare abrasivi o solventi, e la console deve essere protetta da liquidi e luce solare diretta. Dopo ogni allenamento è consigliato pulire console e superfici con un panno morbido, umido e pulito per rimuovere il sudore. Ogni settimana bisogna aspirare polvere e sporco intorno e sotto al tapis roulant. Ogni sei mesi circa, il manuale consiglia di aprire il cofano motore e aspirare con cura il vano motore, perché il motore in funzione può richiamare polvere e intasarsi.
La lubrificazione del nastro è altrettanto importante. Il tappeto di scorrimento è prelubrificato, ma la lubrificazione deve essere controllata ogni 30-40 giorni. Per verificarla, bisogna sollevare i lati del nastro e tastare la superficie sottostante con le dita. Se si percepiscono tracce di silicone, non è necessario lubrificare. Se invece la superficie è asciutta, bisogna applicare olio di silicone sotto il tappeto, sollevandolo di qualche centimetro e ripetendo l’operazione su entrambi i lati. Dopo l’applicazione, si accende la macchina senza salirci sopra e si fa girare il nastro alla velocità minima per 5 minuti. Il manuale raccomanda di usare solo olio di silicone senza componenti di petrolio. Una lubrificazione insufficiente aumenta l’attrito tra nastro e tavola, può stressare il motore, aumentare il consumo e favorire errori di sovraccarico.
Il manuale spiega anche come regolare tensione e centratura del nastro. Se il tappeto scivola o si avverte un inciampo durante i passi, bisogna aumentare la tensione ruotando le viti posteriori. La vite sinistra va ruotata di un quarto di giro in senso orario, poi bisogna ripetere lo stesso intervento sul lato destro, mantenendo lo stesso numero di giri per non disallineare il rullo. La procedura va ripetuta finché il nastro non scivola più, facendo attenzione a non tendere troppo il tappeto, perché una tensione eccessiva aumenta la pressione sui cuscinetti. Per ridurre la tensione, si ruotano entrambe le viti in senso antiorario dello stesso numero di giri. Se invece il nastro si sposta a sinistra o a destra, bisogna far girare il tapis roulant senza nessuno sopra a circa 6 km/h e intervenire sulla vite posteriore del lato verso cui il nastro tende a spostarsi, con piccoli aggiustamenti di un quarto di giro alla volta. Una volta centrato, si aumenta la velocità e si verifica che il nastro resti al centro della tavola.
Il manuale contiene infine una vista esplosa e un elenco delle parti. Sono citati componenti come copertura console, telaio manubrio, supporto display, motore, motore inclinazione, scheda di controllo, nastro di corsa, tavola di corsa, rullo anteriore, rullo posteriore, sponde laterali, montanti, chiave di sicurezza, cavo di alimentazione, filtro, sensori hand pulse, bulloni, rondelle e ruote. Questa sezione è utile soprattutto in caso di assistenza o sostituzione ricambi, perché consente di identificare il componente corretto. La tabella dei problemi elenca codici di errore come E01, E02, E03, E04, E05, E06 ed E07. E01 riguarda mancata ricezione del segnale da parte del display e può dipendere da cavi, display o controller. E02 riguarda il collegamento tra controller e motore. E03 indica velocità anomala, spesso legata al sensore fotoelettrico o alla scheda di controllo. E04 segnala sovratensione, E05 sovraccarico di corrente, E06 corto circuito o tensione troppo bassa, E07 chiave di sicurezza non posizionata correttamente o sistema di sicurezza difettoso. In molti casi la soluzione indicata è controllare i collegamenti o sostituire componenti tramite assistenza.
Manuale di Istruzioni Tapis Roulant Fassi F 9.9 AC PDF
Per facilitare l’utilizzo e l’installazione del vostro tapis roulant Fassi F 9.9 AC, mettiamo a disposizione il manuale di istruzioni completo in formato PDF. Questo documento è fondamentale per conoscere nel dettaglio tutte le funzionalità dell’attrezzo, le procedure di montaggio, le impostazioni dei programmi di allenamento e le linee guida per la manutenzione ordinaria e straordinaria. Scaricare il manuale vi permetterà di consultare facilmente tutte le informazioni necessarie per sfruttare al meglio il vostro tapis roulant in totale sicurezza.
