In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il termostato Clivet Hid-T2 / T3. Il documento fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, oltre a utili suggerimenti per la risoluzione dei problemi più comuni. Consultando il manuale, sarà più semplice gestire le funzionalità del termostato e garantire il massimo comfort e l’efficienza energetica all’interno dei propri ambienti.
Cosa Troverai nel Manuale Utente Termostato Clivet Hid-T2 / T3
Il manuale relativo al termostato Clivet HID-T2 / HID-T3 va letto all’interno della documentazione del terminale ad acqua Clivet ELFORoom2, perché questi comandi ambiente non sono dispositivi isolati, ma accessori di regolazione pensati per gestire il funzionamento del terminale idronico nei sistemi di climatizzazione Clivet. Il documento non presenta il termostato come un semplice comando da parete per accendere o spegnere un apparecchio, ma come parte di un sistema più ampio composto da unità terminale, collegamenti idraulici, collegamenti elettrici, sonde, elettrovalvole, eventuale caldaia, eventuale chiller, rete di comunicazione e logiche di regolazione. La famiglia indicata nel manuale è ELFORoom2, nelle grandezze 3, 5, 11, 15 e 17, definita come terminale ad acqua. In questo contesto, HID-T2 e HID-T3 compaiono tra gli accessori forniti separatamente: HID-T2 è indicato come controllo ambiente elettronico esterno solo temperatura, mentre HID-T3 è indicato come controllo ambiente elettronico esterno temperatura e umidità. Questa differenza è essenziale: HID-T2 misura e gestisce la temperatura ambiente, mentre HID-T3 aggiunge anche la rilevazione dell’umidità, utile nei sistemi in cui il comfort non dipende soltanto dai gradi centigradi, ma anche dal contenuto di umidità dell’aria.
Il manuale inizia con avvertenze generali che valgono anche per l’installazione e l’uso dei comandi ambiente. L’ubicazione dell’unità, l’impianto idraulico, l’impianto elettrico e le canalizzazioni devono essere stabiliti dal progettista secondo la legislazione vigente. Su questi apparecchi deve intervenire solo personale qualificato. Questo punto è importante perché il termostato HID-T2 / HID-T3 non si limita a mostrare una temperatura: è collegato a una scheda elettronica e può influenzare ventilazione, elettrovalvole, consenso al generatore caldo o freddo e funzionamento del terminale. Un collegamento errato non provoca solo un comando impreciso, ma può causare malfunzionamenti del sistema, blocchi, perdita di comfort, consumi più elevati o guasti. Il manuale richiama anche l’obbligo di togliere tensione prima di qualunque intervento di manutenzione o collegamento elettrico, e vieta modifiche non autorizzate ai dispositivi di sicurezza o regolazione. Questo vale in modo particolare per i controlli elettronici a parete, che devono essere installati rispettando schema elettrico, polarità dei collegamenti e logica prevista dal costruttore.
La documentazione chiarisce inoltre che l’installatore deve istruire l’utilizzatore su accensione e spegnimento, modifica del setpoint, messa a riposo, manutenzione e comportamento in caso di guasto. Questo passaggio aiuta a capire il ruolo del termostato: per l’utente finale è l’interfaccia quotidiana con l’impianto, quindi deve essere usato in modo corretto. Il setpoint, cioè la temperatura desiderata in ambiente, non va modificato continuamente con valori estremi; conviene impostare una temperatura ragionevole e lasciare che il sistema regoli gradualmente ventilazione e scambio termico. Nei terminali ad acqua come ELFORoom2, il comfort non dipende solo dal termostato, ma anche dalla temperatura dell’acqua disponibile nella batteria, dalla velocità del ventilatore, dalla presenza di elettrovalvole, dalla modalità estate o inverno e dal tipo di impianto a due o quattro tubi.
Il manuale dedica una parte importante al posizionamento del terminale e del termostato ambiente opzionale. In caso di termostato a parete, viene indicato di installarlo lontano da fonti di calore come caloriferi, raggi solari diretti o cucine, e lontano da porte e finestre. L’altezza rappresentata nella figura è circa 1,5 metri da terra. Questa indicazione è molto pratica: il termostato deve misurare una temperatura rappresentativa dell’ambiente, non una zona alterata da correnti d’aria, calore localizzato o irraggiamento. Se HID-T2 o HID-T3 vengono installati vicino a una finestra, il comando potrebbe leggere una temperatura più fredda in inverno o più calda in estate rispetto al resto della stanza. Se vengono installati vicino a una cucina o a un radiatore, potrebbero invece rilevare una temperatura troppo alta e ridurre il funzionamento del terminale prima che la stanza sia davvero confortevole. Nel caso di HID-T3, la posizione è ancora più importante perché anche l’umidità può variare molto vicino a porte, finestre, bagni, cucine o punti con ventilazione irregolare.
Dal punto di vista elettrico, il manuale mostra il collegamento del termostato ambiente elettronico HID-Txx, dove rientrano HID-T2 e HID-T3. Nello schema vengono indicati i collegamenti verso la scheda seriale e verso la macchina, oltre ai morsetti del termostato. Per HID-T2 / T3 il collegamento è rappresentato con tre riferimenti: NET, GND e +12V. In termini funzionali, questo significa che il comando ambiente dialoga con la scheda tramite una linea di comunicazione e riceve anche alimentazione a bassa tensione. Non deve quindi essere trattato come un semplice contatto pulito di un termostato tradizionale. Il manuale mostra anche HID-Ti2, cioè la versione da incasso, ma la richiesta riguarda HID-T2 / T3, che sono i controlli ambiente elettronici esterni. Lo schema segnala inoltre che il sistema può comprendere BOILER come uscita di consenso al riscaldamento, CHILLER come uscita di consenso al raffreddamento, SW2 come ingresso ON/OFF remoto, sonde acqua H2 e H4, microinterruttore di sicurezza griglia S1, elettrovalvola Y1 e, negli impianti a quattro tubi, elettrovalvola Y2. Questo mostra che il termostato non lavora da solo: fornisce il comando ambiente, ma la scheda del terminale gestisce poi l’interazione con acqua calda, acqua fredda, ventilatore e sicurezze.
Il manuale distingue chiaramente impianti a due tubi e a quattro tubi. In un sistema a due tubi viene usata una sola elettrovalvola, indicata come Y1, per riscaldamento e raffreddamento secondo la stagione e secondo la temperatura dell’acqua disponibile. In un sistema a quattro tubi sono presenti due circuiti distinti, uno caldo e uno freddo, e quindi vengono usate Y1 e Y2. Questa differenza è molto importante per comprendere HID-T2 / HID-T3. In un impianto a due tubi il terminale può riscaldare o raffreddare in base alla stagione e all’acqua presente nella batteria. In un impianto a quattro tubi, invece, il sistema può essere predisposto per gestire caldo e freddo in modo più flessibile, con possibilità di regolazione automatica del passaggio tra riscaldamento e raffrescamento, se attivata dal tecnico. Il manuale indica infatti che la regolazione automatica raffrescamento/riscaldamento è particolarmente adatta alle versioni a quattro tubi e deve essere attivata solo da un tecnico installatore qualificato e autorizzato.
La parte sulla regolazione descrive prima il termostato a bordo macchina, ma molte logiche sono utili anche per comprendere il comportamento del sistema con comando ambiente elettronico. Il display del comando mostra simboli di funzionamento automatico, funzionamento silenzioso, massima velocità ventilatore, funzionamento notturno, riscaldamento, raffreddamento, supervisione da webserver e allarme attivo. I tasti permettono ON/Standby, aumento e diminuzione della temperatura impostata, regolazione automatica della velocità ventilatore, funzionamento notturno, minima velocità di ventilazione, commutazione riscaldamento/raffreddamento e massima velocità di ventilazione. Il principio è che l’utente può scegliere una temperatura ambiente desiderata e una modalità di funzionamento, mentre la macchina regola ventilazione e attuazioni in base alla differenza tra temperatura reale e setpoint. Il range ordinario di regolazione indicato è da 16 a 28 °C con risoluzione di 0,5 °C, ma il sistema consente anche valori fuori scala come 5 °C e 40 °C, da usare solo per brevi periodi e poi riportare a un valore intermedio.
L’accensione e lo standby sono descritti con una logica precisa. Tenendo premuto il tasto ON/Standby per circa due secondi, il comando passa da acceso a standby o viceversa. Quando non c’è alcuna segnalazione luminosa sul display, il terminale è in standby, cioè non svolge la normale funzione di climatizzazione. Tuttavia, il manuale spiega che in questa condizione resta garantita una sicurezza antigelo: se la temperatura ambiente scende sotto 5 °C, vengono attivate le uscite dell’elettrovalvola acqua calda e del consenso caldaia. Questa funzione è importante nelle seconde case, negli uffici non sempre occupati o nei locali dove l’impianto può restare spento per lunghi periodi in inverno. Non serve a garantire comfort, ma a ridurre il rischio che l’ambiente e l’impianto scendano a temperature critiche.
La regolazione automatica della velocità del ventilatore è un’altra funzione significativa. Quando è attiva, la velocità viene modulata automaticamente tra un valore minimo e un valore massimo in base alla distanza tra temperatura ambiente e setpoint. Il manuale parla di algoritmo di tipo PI, cioè una regolazione che non si limita ad accendere o spegnere brutalmente, ma cerca di adattare la risposta del terminale alla differenza termica. Se la stanza è molto lontana dalla temperatura desiderata, la ventilazione può aumentare; quando ci si avvicina al setpoint, può diminuire per migliorare comfort acustico e stabilità termica. Per l’utente, questa è spesso la modalità più comoda, perché evita di dover scegliere continuamente la velocità della ventola. Il funzionamento alla minima velocità, invece, limita la ventilazione a un valore più contenuto, riducendo rumore e movimento d’aria ma anche la rapidità con cui l’ambiente raggiunge la temperatura.
Il funzionamento notturno è pensato per migliorare il comfort durante il riposo. Il manuale spiega che, selezionando questa modalità, la velocità di ventilazione viene limitata a un valore molto basso e la temperatura impostata viene modificata automaticamente nel tempo. In riscaldamento, il setpoint viene diminuito di 1 °C dopo un’ora e di un altro grado dopo due ore. In raffrescamento accade il contrario: la temperatura viene aumentata di 1 °C dopo un’ora e di un altro grado dopo due ore. La logica è semplice: durante la notte il corpo richiede meno correzione termica rispetto al giorno, e una regolazione meno aggressiva riduce consumi, rumore e correnti d’aria. Questa funzione è particolarmente utile in camere da letto o ambienti dove si vuole mantenere un clima stabile senza avere ventilazione intensa.
La modalità di massima velocità ventilatore serve invece quando si desidera ottenere rapidamente la massima potenza disponibile del terminale, sia in riscaldamento sia in raffrescamento. Il manuale consiglia però, una volta raggiunta la temperatura desiderata, di passare a uno degli altri modi di funzionamento per ottenere un comfort termico e acustico migliore. Questo è un consiglio importante: la massima velocità è efficace per recuperare rapidamente una stanza fredda o calda, ma non è sempre la soluzione migliore per l’uso continuo, perché produce più rumore e può generare correnti d’aria fastidiose. Il termostato serve proprio a evitare questo uso “tutto o niente”, permettendo una regolazione più equilibrata.
Il passaggio tra riscaldamento e raffreddamento avviene tenendo premuto il tasto dedicato per circa due secondi. I simboli sul display mostrano la modalità attiva. In riscaldamento, il simbolo si accende quando il setpoint è superiore alla temperatura ambiente, perché il sistema deve fornire calore. Se il setpoint è inferiore alla temperatura ambiente, il simbolo si spegne perché non c’è richiesta. In raffrescamento accade il contrario: il simbolo si accende quando il setpoint è inferiore alla temperatura ambiente, perché il sistema deve raffreddare. Nelle versioni a quattro tubi con regolazione automatica attiva, l’accensione contemporanea dei simboli di caldo e freddo indica il raggiungimento del setpoint, cioè una condizione di banda neutra. Questo significa che l’ambiente è nella zona di comfort e non serve né riscaldare né raffreddare in modo attivo.
Il manuale dedica attenzione anche alla temperatura dell’acqua nella batteria. Se uno dei simboli di riscaldamento o raffrescamento lampeggia, significa che la temperatura dell’acqua non è adeguata alla funzione richiesta. Per esempio, se l’utente chiede riscaldamento ma l’acqua nella batteria è troppo fredda, il ventilatore viene fermato finché l’acqua non raggiunge un valore idoneo. Questo evita di soffiare aria fredda in ambiente durante una richiesta di caldo. Allo stesso modo, in raffrescamento, se l’acqua non è abbastanza fredda, il sistema può arrestare la ventilazione finché la temperatura non diventa adeguata. Se dopo dieci minuti la temperatura dell’acqua non raggiunge un valore idoneo, il comando va in blocco e compare l’allarme E5. Lo sblocco può avvenire automaticamente dopo 45 minuti oppure manualmente premendo uno dei tasti.
La funzione di blocco tasti serve a impedire modifiche accidentali o non autorizzate. Premendo contemporaneamente ON/Standby e il tasto temperatura per circa un secondo, viene attivato il blocco locale di tutti i tasti; il display conferma con la scritta “Loc”. In questa condizione, ogni regolazione viene inibita e alla pressione dei tasti compare di nuovo “Loc”. Ripetendo la stessa sequenza si sbloccano i comandi. Questa funzione è utile in alberghi, uffici, locali pubblici, scuole o abitazioni con bambini, perché impedisce modifiche casuali a temperatura, velocità e modalità.
Gli allarmi descritti nel manuale sono fondamentali per capire cosa può segnalare il sistema. E1 indica un guasto della sonda di temperatura ambiente, chiamata AIR. In presenza di questo guasto il comando non può regolare correttamente perché non conosce più la temperatura del locale. E2 segnala un guasto della sonda di temperatura dell’acqua H2 nelle versioni a due tubi o nella batteria principale. E3 riguarda la sonda di rilevazione della temperatura dell’acqua fredda H4 nelle versioni a quattro tubi. E4 indica un problema al motore ventilatore, che può dipendere da inceppamento dovuto a corpi estranei, guasto del sensore di rotazione o intervento del microinterruttore di protezione durante operazioni di pulizia filtro. E5, come già visto, segnala che la temperatura dell’acqua non è idonea al funzionamento richiesto dopo dieci minuti. Il manuale fornisce esempi molto chiari: in riscaldamento, con ambiente a 20 °C e acqua sotto 15 °C, il sistema non può fornire calore adeguato; in raffrescamento, con ambiente a 20 °C e acqua sopra 25 °C, non può raffrescare in modo corretto. In questi casi vengono disattivati il contatto dell’elettrovalvola e il consenso al chiller o alla caldaia.
Il manuale mostra anche la possibilità di collegare più terminali in una minirete, fino a un massimo di 9 ELFORoom2. In questa configurazione compaiono un’unità master e unità slave, collegate tramite bus con lunghezza massima indicata di 1000 metri e resistenza di terminazione da 120 ohm a cura del cliente. Questa funzione è utile in zone con più terminali che devono essere coordinati da un unico comando o da una logica comune. Il documento mostra inoltre l’integrazione con ELFOSystem GAIA Edition, dove compaiono bus RS485, ELFOControl Home, GAIA, ELFOFresh2 e zone con uno o due ELFORoom2 controllati da tastiera e termostato HID-Ti2 o HID-T3. In questo scenario, HID-T3 può comandare più terminali all’interno di una zona, confermando che non si tratta soltanto di un termostato locale elementare, ma di un controllo ambiente integrabile in una supervisione più ampia.
Per comprendere bene HID-T2 / HID-T3 bisogna quindi distinguere tra uso dell’utente e competenze dell’installatore. L’utente deve sapere accendere o mettere in standby il sistema, modificare la temperatura desiderata, scegliere modalità caldo o freddo quando previsto, interpretare le icone principali, evitare di coprire il comando e non installarlo o spostarlo autonomamente. L’installatore, invece, deve occuparsi del cablaggio, della configurazione dell’impianto a due o quattro tubi, dell’eventuale rete, delle sonde H2 e H4, delle elettrovalvole, dei consensi BOILER e CHILLER, del microinterruttore griglia e della corretta configurazione della regolazione automatica caldo/freddo. Il manuale insiste sul fatto che le linee di segnale e dati devono essere posate lontano dalle linee di potenza e da sorgenti di interferenze elettromagnetiche, evitando percorsi paralleli con altri cavi e rispettando indicazioni su schermatura, impedenza, capacità e attenuazione. Questo è particolarmente importante per controlli elettronici come HID-T2 / T3, perché disturbi sui cavi possono compromettere la comunicazione e causare anomalie difficili da diagnosticare.
Nel complesso, il manuale del termostato Clivet HID-T2 / HID-T3, inserito nel sistema ELFORoom2, spiega un dispositivo di regolazione ambiente progettato per gestire comfort e funzionamento del terminale idronico in modo preciso. HID-T2 controlla la temperatura, HID-T3 aggiunge anche il parametro umidità, e entrambi si collegano alla scheda del sistema tramite alimentazione e comunicazione dedicate. Il comando lavora insieme a sonde acqua, ventilatore, elettrovalvole e consensi a chiller o caldaia. Le funzioni principali sono impostazione del setpoint, gestione caldo/freddo, regolazione della ventilazione, standby con antigelo, eventuale blocco tasti, gestione automatica nei sistemi più evoluti e segnalazione di allarmi. Il messaggio pratico del manuale è che il termostato deve essere installato nella posizione giusta, collegato da personale qualificato, configurato secondo il tipo di impianto e usato senza forzature continue. Solo così può garantire un buon equilibrio tra comfort, silenziosità, sicurezza e consumo energetico.

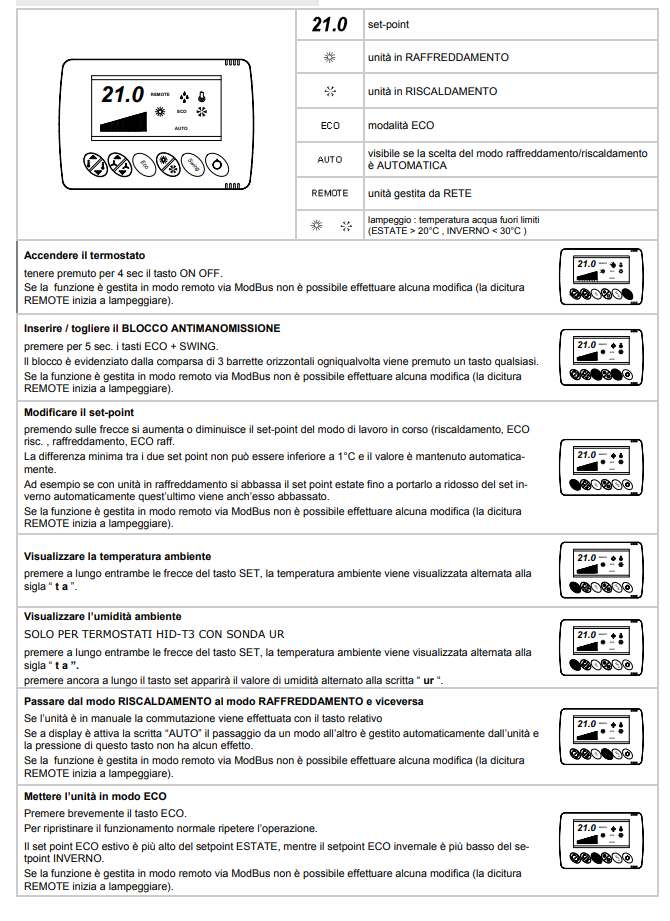

Manuale di Istruzioni Termostato Clivet Hid-T2 / T3 PDF
Se sei alla ricerca di informazioni dettagliate per l’installazione, la configurazione o l’utilizzo del termostato Clivet Hid-T2 / T3, qui troverai il manuale di istruzioni completo in formato PDF. Questo documento ufficiale fornisce tutte le indicazioni necessarie per un corretto funzionamento del dispositivo, oltre a suggerimenti utili per la risoluzione dei problemi più comuni. Scaricando il manuale potrai consultarlo comodamente in qualsiasi momento, assicurandoti di avere sempre a portata di mano una guida affidabile e aggiornata.
