Il manuale del Termostato Hager EK520 descrive un cronotermostato ambiente programmabile settimanalmente, collegato a due fili e alimentato a pile, pensato per controllare impianti di riscaldamento e, se configurato correttamente, anche impianti di climatizzazione. La funzione principale del dispositivo è regolare la temperatura dell’abitazione in modo automatico, seguendo programmi orari e livelli di temperatura scelti dall’utente. Il manuale presenta il prodotto come uno strumento progettato per offrire comfort e risparmio energetico, perché permette di evitare che l’impianto resti acceso sempre alla stessa temperatura e consente invece di adattare il funzionamento alle ore di presenza, alle assenze brevi, alla notte e ai periodi di assenza prolungata. In modalità riscaldamento sono disponibili quattro livelli di temperatura: Comfort, Comfort 2, Ridotta e Antigelo. La temperatura Comfort è quella desiderata durante le ore in cui si è presenti in casa; Comfort 2 è un secondo livello di comfort, utile quando si vuole distinguere due temperature di presenza; Ridotta è la temperatura da usare durante brevi assenze o nelle ore notturne; Antigelo è la temperatura minima garantita durante assenze lunghe, pensata per proteggere l’abitazione e l’impianto dal rischio di gelo. In modalità climatizzazione, invece, il manuale prevede due livelli: Comfort e Ridotta, sempre con la stessa logica di base, cioè maggiore comfort quando l’ambiente è occupato e minore intervento quando non serve mantenere la temperatura ideale.

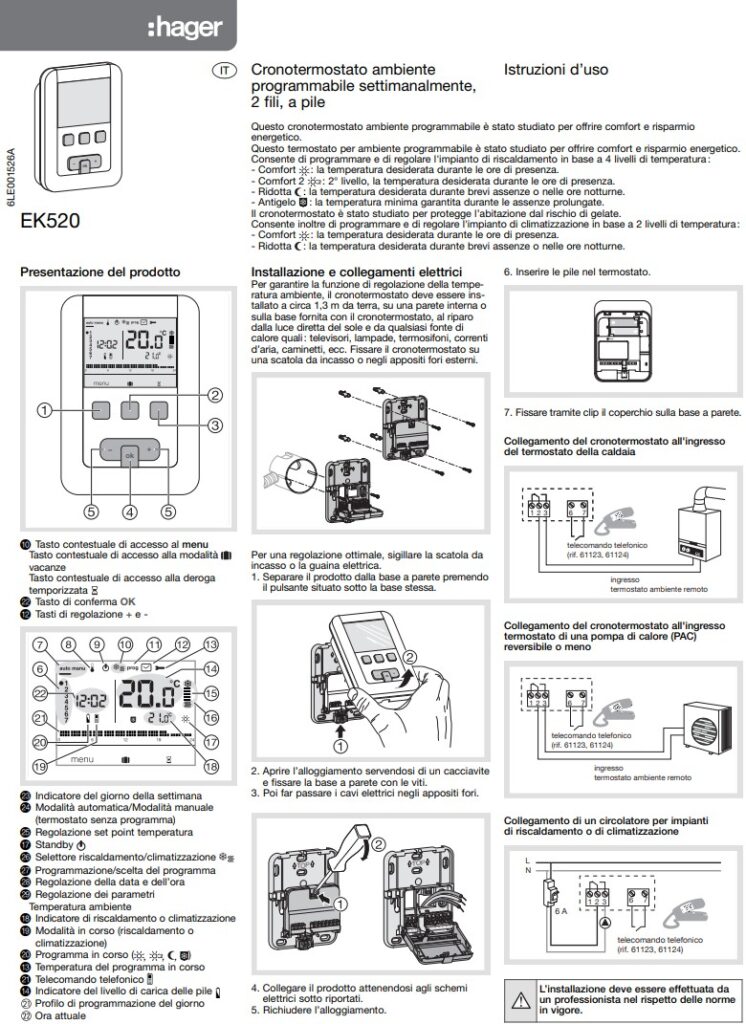

La prima pagina del manuale mostra la presentazione del prodotto e spiega il significato dei tasti e delle icone visualizzate sul display. Il cronotermostato ha un tasto contestuale per accedere al menu, un tasto per la modalità vacanze, un tasto per la deroga temporizzata, un tasto OK di conferma e due tasti più e meno per regolare valori e temperature. Sullo schermo compaiono molte informazioni: giorno della settimana, modalità automatica o manuale, regolazione del set point, standby, selettore riscaldamento o climatizzazione, programmazione, regolazione di data e ora, parametri, temperatura ambiente, indicatore di riscaldamento o climatizzazione, modalità in corso, programma in corso, temperatura del programma, telecomando telefonico, livello di carica delle pile, profilo giornaliero e ora attuale. Questa organizzazione fa capire che il dispositivo non è un semplice termostato “acceso/spento”, ma un piccolo regolatore programmabile. Il profilo giornaliero in basso sul display è particolarmente utile perché consente di vedere graficamente come è distribuito il programma nelle 24 ore, distinguendo le fasce di temperatura impostate.
Il manuale dedica poi una parte importante all’installazione e ai collegamenti elettrici. Per garantire una regolazione corretta della temperatura ambiente, il cronotermostato deve essere installato a circa 1,3 metri da terra, su una parete interna o sulla base fornita, evitando luce solare diretta e fonti di calore o disturbo come televisori, lampade, termosifoni, correnti d’aria e caminetti. Questo punto è essenziale perché il termostato decide quando accendere o spegnere l’impianto in base alla temperatura che rileva nel punto in cui è installato. Se viene collocato vicino a una fonte di calore, può spegnere il riscaldamento troppo presto; se viene installato in una zona fredda o soggetta a correnti, può far funzionare troppo l’impianto. Il manuale consiglia anche di sigillare la scatola da incasso o la guaina elettrica, perché eventuali passaggi d’aria dietro il dispositivo possono falsare la misura. La procedura di montaggio prevede di separare il prodotto dalla base a parete premendo il pulsante sotto la base, aprire l’alloggiamento con un cacciavite, fissare la base con le viti, far passare i cavi elettrici negli appositi fori, collegare il prodotto seguendo gli schemi, richiudere l’alloggiamento, inserire le pile e fissare il coperchio alla base. Il manuale precisa che l’installazione deve essere effettuata da un professionista nel rispetto delle norme in vigore, perché il dispositivo può essere collegato a caldaia, pompa di calore o circolatore.
Gli schemi elettrici riportati nella prima pagina indicano le principali possibilità di collegamento. Il cronotermostato può essere collegato all’ingresso del termostato della caldaia, all’ingresso termostato di una pompa di calore reversibile o non reversibile, oppure a un circolatore per impianti di riscaldamento o climatizzazione. È prevista anche la compatibilità con un telecomando telefonico, indicato con i riferimenti 61123 e 61124. Questa funzione permette di comandare a distanza una modalità particolare, soprattutto l’antigelo, attraverso un accessorio esterno. Dal punto di vista pratico, l’EK520 può quindi essere usato in impianti diversi, non solo con una caldaia tradizionale, ma anche con sistemi più moderni o con circolatori, purché il collegamento sia coerente con lo schema e con il generatore installato.
Alla prima messa in servizio, il cronotermostato richiede la regolazione iniziale di anno, data e ora. Il manuale spiega che il display digitale guida l’utente: l’anno lampeggia e si regola con il tasto più, poi si conferma con OK; successivamente si procede allo stesso modo con mese, giorno, ora e minuti. Dopo l’impostazione dell’orologio, il dispositivo chiede se attivare la commutazione automatica dell’ora estate/inverno oppure disattivarla. Infine, permette di scegliere il formato dell’ora, a 12 o 24 ore. Queste impostazioni sono fondamentali, perché tutti i programmi settimanali funzionano correttamente solo se il giorno e l’ora sono esatti. Un errore nell’orologio farebbe partire le fasce di comfort e riduzione negli orari sbagliati, con conseguenze sia sul comfort sia sui consumi.
Le modalità principali di funzionamento sono automatica, manuale e standby. In modalità automatica, il cronotermostato si adatta allo stile di vita dell’utente applicando i programmi scelti. È la modalità normale di utilizzo: l’apparecchio segue le fasce orarie impostate e passa automaticamente da Comfort a Ridotta, o agli altri livelli disponibili. Il tasto menu permette di tornare alla modalità automatica anche quando è attiva la modalità vacanze o una deroga temporanea. La modalità manuale trasforma invece l’EK520 in un termostato semplice: mantiene una temperatura costante nell’abitazione, regolabile da 5 °C a 30 °C, senza considerare i profili di programmazione. È utile quando la routine normale cambia, per esempio durante un giorno libero, una permanenza imprevista in casa o una situazione in cui si vuole bloccare temporaneamente una temperatura fissa. Lo standby mette l’impianto di riscaldamento o climatizzazione in pausa. In riscaldamento, però, il cronotermostato resta attivo per proteggere l’impianto dal gelo: se la temperatura scende sotto 5 °C, applica un set point fisso e non modificabile. In climatizzazione, invece, lo standby interrompe il funzionamento e la temperatura ambiente non viene più regolata.
Una parte molto tecnica del manuale riguarda i parametri installatore. Per accedere a tutti i parametri, da PA:1 a PA:12, bisogna posizionare il cursore nel menu parametri e tenere premuto OK per più di cinque secondi. Per accedere solo ai parametri utente, da PA:1 a PA:4, basta entrare nel menu parametri e confermare con OK. PA:1 definisce la durata predefinita della deroga temporizzata, scegliendo tra 1, 2, 3, 4, 5 e 12 ore; di fabbrica è impostata su 1 ora. PA:2 riguarda la retroilluminazione, attiva di default ma disattivabile. PA:3 consente la taratura della temperatura, cioè una correzione del valore letto dal termostato entro più o meno 3 °C, utile se si confronta la misura con un termometro affidabile e si rileva uno scostamento costante. PA:4 permette di scegliere se usare uno o due livelli di temperatura Comfort, funzione disponibile solo per il programma libero P4. PA:5 seleziona la modalità dell’impianto: riscaldamento, climatizzazione o reversibile riscaldamento/climatizzazione. Il manuale avverte che, in modalità reversibile, bisogna commutare la pompa di calore in base alla modalità scelta sul cronotermostato. PA:6 attiva o disattiva l’antigrippaggio pompa, cioè l’avviamento automatico della pompa ogni giorno a mezzanotte per evitare blocchi durante l’estate. PA:7 sceglie il tipo di regolazione per il riscaldamento: tutto o niente, PID per impianti a inerzia rapida come radiatori, oppure PID per impianti a inerzia lenta come pavimento radiante. PA:8 applica una logica simile alla climatizzazione, distinguendo ventilconvettore e pavimento radiante. PA:9 gestisce ottimizzazione e anticipo. L’ottimizzazione stima automaticamente il tempo necessario per raggiungere la temperatura Comfort e anticipa l’avviamento del riscaldamento, ma richiede circa dieci giorni di apprendimento e riguarda solo P1o. L’anticipo, invece, permette di applicare in anticipo la temperatura Comfort o Comfort 2 del programma personalizzato P4 per 1, 2 o 3 ore, ed è disponibile solo con P4a. PA:10 ripristina le impostazioni di fabbrica, mentre PA:12 mostra la versione software installata.
La programmazione settimanale è una delle funzioni più importanti dell’EK520. L’utente ha a disposizione quattro programmi principali: P1, P2, P3 e P4. P1, P2 e P3 sono preregistrati e non modificabili, mentre P4 è libero e consente di creare un programma personalizzato diverso per ogni giorno della settimana. P1 prevede temperatura Comfort dalle 06:00 alle 23:00 e temperatura Ridotta dalle 23:00 alle 06:00, ed è predefinito per tutti i giorni. P1o è disponibile solo quando l’ottimizzazione è attiva e prevede Comfort dalle 07:00 alle 23:00, lasciando al cronotermostato il compito di anticipare l’avvio per raggiungere la temperatura all’orario stabilito. P2 prevede Comfort dalle 06:00 alle 08:30 e dalle 16:30 alle 23:00, con Ridotta nelle ore centrali e notturne. P3 aggiunge una fascia centrale, con Comfort dalle 06:00 alle 08:30, dalle 11:30 alle 13:30 e dalle 16:30 alle 23:00. P4 permette di creare fino a cinque periodi in Comfort e cinque periodi in Ridotta per ogni giorno della settimana. L’assegnazione dei programmi può essere fatta ai sette giorni, ai cinque giorni feriali, ai due giorni del weekend o a un solo giorno, rendendo la programmazione più rapida.
La creazione di un programma personalizzato P4 viene spiegata con un esempio pratico. Il profilo di 24 ore è composto da 48 punti sul display, e ogni punto rappresenta 30 minuti. Il manuale mostra che si possono costruire fasce di Ridotta, Comfort e, se abilitato il secondo livello, Comfort 2. Nell’esempio, per i cinque giorni settimanali vengono impostati tre periodi Comfort dalle 06:00 alle 08:00, dalle 12:00 alle 14:00 e dalle 18:00 alle 22:00. Per il weekend, invece, viene impostato un periodo Comfort dalle 08:00 alle 19:00 e un periodo Comfort 2 dalle 19:30 alle 22:00. La programmazione si effettua avanzando nel profilo orario con i tasti, confermando poi con OK. In caso di errore, si può tornare indietro o avanzare per correggere. Il manuale precisa che l’ultimo programma P4 viene memorizzato e proposto automaticamente quando si assegna P4 a un nuovo giorno o gruppo di giorni, cosa che semplifica la programmazione se più giornate hanno profili simili.
La modalità vacanze serve a proteggere l’abitazione durante periodi di assenza. In riscaldamento mantiene una temperatura minima regolabile da 5 °C a 30 °C per un numero di giorni compreso tra 1 e 99. Il giorno in corso vale come primo giorno. L’utente preme il tasto vacanze, seleziona la durata dell’assenza, conferma, imposta la temperatura desiderata e lascia il cronotermostato in quella modalità. Per annullare e tornare all’automatico basta premere il tasto menu. In climatizzazione, invece, il programma vacanze può essere definito come numero di giorni, ma il climatizzatore non sarà attivo e la temperatura ambiente non verrà regolata. La funzione reversibilità riscaldamento/climatizzazione permette di passare da una modalità all’altra, ma richiede prima l’impostazione del parametro PA:5 su HC. In questa modalità bisogna prestare attenzione alla pompa di calore, perché deve essere commutata coerentemente con la modalità scelta dal cronotermostato.
Le temperature sono preimpostate in modo diverso a seconda della modalità. In riscaldamento, Comfort è 19 °C, Comfort 2 è 20 °C e Ridotta è 16 °C, con intervallo di regolazione da 5 °C a 30 °C. In climatizzazione, Comfort è 24 °C e Ridotta è 29 °C, con regolazione da 20 °C a 30 °C. Se PA:5 è impostato su reversibilità, è possibile modificare separatamente le temperature per ciascuna modalità. Il manuale spiega anche come modificare Comfort, Comfort 2 e Ridotta: si entra nella regolazione della temperatura, il valore lampeggia, si modifica con più o meno e si conferma con OK. Comfort 2 è modificabile solo se nel parametro PA:4 è stato abilitato il secondo livello di temperatura.
Le deroghe temporanee sono pensate per modificare il comportamento del cronotermostato senza cambiare la programmazione settimanale. La deroga fino al passo successivo del programma permette, in modalità Auto, di aumentare o ridurre la temperatura del programma in corso; la modifica resta valida fino al successivo cambio programmato. La deroga temporizzata permette invece di modificare temporaneamente la temperatura per una durata compresa tra 15 minuti e 12 ore. Si preme il tasto dedicato, si imposta la durata, si conferma, poi si imposta la temperatura desiderata. Durante la deroga, l’ora di fine lampeggia sulla scala del display e al posto dell’ora attuale viene mostrato il conto alla rovescia fino al ritorno automatico alla modalità automatica. Se la deroga è già in corso, si può modificare la temperatura a passi di 0,5 °C oppure correggere la durata.
Gli accessori comprendono il telecomando telefonico. Il cronotermostato ha un ingresso per il comando telefonico del riscaldamento: se viene richiesta telefonicamente la modalità antigelo, sul display compare il relativo simbolo. Il rilevamento del telecomando telefonico viene preso in considerazione per un massimo di un minuto. La temperatura Antigelo può essere modificata tramite il menu vacanze, e quella applicata sarà l’ultima convalidata in tale modalità. In climatizzazione, una modifica telefonica arresta la regolazione. La sezione “Cosa fare se” spiega poi alcune situazioni comuni. Se appare il simbolo della batteria, bisogna sostituire al più presto le due pile alcaline LR06 da 1,5 V. Se compare il simbolo del telecomando telefonico, il cronotermostato è bloccato in modalità antigelo dal comando telefonico e bisogna sbloccare la funzione telefonicamente o dal telecomando. Se il riscaldamento non si avvia anche se la temperatura ambiente è inferiore al set point, può essere perché l’installatore ha scelto una regolazione PID precisa: il termostato prevede che la temperatura sarà raggiunta senza apporto aggiuntivo e quindi non richiede ancora l’accensione del generatore. Il manuale spiega anche il caso opposto, cioè il riscaldamento che si avvia quando la temperatura ambiente è superiore al set point: anche questo può dipendere dalla regolazione PID, che anticipa il calo della temperatura in base all’andamento delle ore precedenti.
Le caratteristiche tecniche finali completano il quadro. Il termostato è alimentato da due pile alcaline LR06 da 1,5 V, con durata indicata di 4 anni e riserva di carica di 10 minuti. Il differenziale statico in regolazione tutto o niente è inferiore a 0,3 °C. Le temperature Comfort, Comfort 2 e Ridotta sono regolabili da 5 °C a 30 °C. La temperatura ambiente visualizzabile va da 0 °C a 40 °C. La temperatura di funzionamento del prodotto va da 0 °C a 45 °C, mentre quella di immagazzinaggio va da -25 °C a +70 °C. La precisione dell’orologio è inferiore a 1 secondo al giorno. La capacità di interruzione è 250 V massimo, 5 A resistivi e 3 A induttivi, con carico minimo del relè di 12 V e 10 mA. Il grado di protezione è IP30, la classe ecodesign è 4, la classe di isolamento è II, le sezioni dei cavi rigidi ammesse vanno da 0,5 a 2,5 mm² e quelle dei cavi flessibili da 0,5 a 1,5 mm². Il manuale conclude con le indicazioni di corretto smaltimento: il prodotto, a fine vita, non deve essere gettato con i normali rifiuti domestici, ma separato e riciclato responsabilmente secondo le regole della raccolta differenziata. In sintesi, il manuale del Termostato Hager EK520 spiega un cronotermostato cablato a due fili, alimentato a pile, molto flessibile: può gestire riscaldamento, climatizzazione e sistemi reversibili, offrendo programmi predefiniti, programma libero, modalità manuale, standby, vacanze, deroghe temporanee, taratura temperatura, regolazione PID o tutto/niente, ottimizzazione e anticipo. Il messaggio pratico del manuale è che l’EK520 funziona bene quando viene installato nel punto giusto, collegato da un professionista, configurato in base al tipo reale di impianto e programmato in modo coerente con le abitudini quotidiane dell’utente.
