In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF del termoventilatore a parete Zephir ZMW4000V. Il manuale contiene tutte le informazioni necessarie per l’installazione corretta, l’utilizzo sicuro e la manutenzione dell’apparecchio. Consultando questa guida, potrai scoprire le funzionalità principali del prodotto, le indicazioni per la regolazione delle impostazioni e i suggerimenti utili per garantire efficienza e durata nel tempo. Scarica subito il manuale per avere sempre a portata di mano tutte le risposte alle tue domande sul termoventilatore Zephir ZMW4000V.
Cosa Troverai nel Manuale Utente Termoventilatore a Parete Zephir ZMW4000V
Questa guida spiega che cosa contiene il manuale del Termoventilatore a Parete Zephir ZMW4000V-SMART e come leggere correttamente le istruzioni per installarlo, usarlo con telecomando e funzioni “smart” e mantenerlo nel tempo. Il manuale introduce subito l’idea che il documento va conservato perché è il riferimento per uso e manutenzione e perché, se serve assistenza, viene richiesto di comunicare il modello riportato in targhetta e il motivo della richiesta.
La prima parte del manuale è dedicata alle avvertenze di sicurezza e insiste su tre temi: rischio elettrico, rischio di surriscaldamento e corretto contesto d’uso. Viene ribadito che l’apparecchio è destinato a uso domestico come riscaldatore e che non va usato all’esterno né esposto ad agenti atmosferici; inoltre non deve essere coperto, perché la copertura può causare surriscaldamento. Il manuale richiama anche le regole tipiche per gli apparecchi elettrici: non toccare l’unità con mani bagnate, evitare contatto con acqua o altri liquidi, scollegare sempre la spina prima di pulizia o manutenzione e attendere il raffreddamento prima di intervenire. Sul piano pratico, viene raccomandato di non installarlo appena sotto una presa di corrente, di mantenerlo lontano da tende e materiali infiammabili e di tenere la presa facilmente raggiungibile in caso di necessità.
La sezione successiva spiega installazione e requisiti del fissaggio a parete, che in questo modello non è una scelta “opzionale” ma la modalità prevista. Il manuale indica che l’installazione deve essere eseguita da addetti all’assistenza o persone qualificate e invita a verificare prima di forare che non ci siano cavi elettrici o tubazioni in prossimità dei punti di fissaggio. La procedura descritta è molto concreta: si praticano due fori nel muro a circa 2 metri dal pavimento e ad almeno 25 cm dall’angolo, si inseriscono i tasselli, si avvitano due viti lasciando le teste sporgenti di circa 10 mm e poi si appende l’unità, verificando che sia fissata saldamente e in verticale. Prima del collegamento elettrico viene richiesto di controllare che la tensione della presa corrisponda a quella indicata sulla targhetta.
Dopo l’installazione, il manuale descrive l’avvio e la logica dei comandi, centrati sul telecomando. Una volta collegata l’alimentazione, l’apparecchio emette un segnale acustico e mostra a display la temperatura ambiente, con una spia di alimentazione che conferma lo stato pronto. Il manuale fa impostare prima l’orologio interno, perché molte funzioni successive dipendono da settimana, ore e minuti; questa impostazione è guidata dal tasto “Set” e dalla selezione del giorno della settimana, quindi dell’ora e dei minuti.
Per l’uso quotidiano, il documento spiega che con il tasto ON/OFF si accende l’unità e, di default, entra in sola ventilazione. Con il tasto MODE si scorre tra le modalità di uscita aria, che nel manuale sono indicate come fredda, tiepida e calda; premendo più volte MODE si alternano i livelli e si può tornare alla ventilazione. È presente anche la funzione Swing, che attiva l’oscillazione automatica della aletta di uscita per distribuire meglio il flusso d’aria. Il manuale segnala inoltre una logica di “accensione rapida” tramite un tasto vicino a quello principale, che avvia direttamente una modalità di riscaldamento con Swing attivo.
Un capitolo importante è quello del timer giornaliero fino a 24 ore. La programmazione viene descritta come impostazione da 1 a 24 ore con incremento continuo tenendo premuto il comando; il valore “00” viene esplicitamente interpretato come timer disattivato, con relativa spia spenta. In altre parole, il manuale ti fa usare il timer come conto alla rovescia di spegnimento automatico, utile per non lasciare l’apparecchio acceso oltre il necessario.
Il manuale entra poi nella funzione termostato, che consente di scegliere una temperatura obiettivo in un intervallo ampio, da 10 °C a 49 °C. La regolazione non è “lineare” ma a soglie: quando l’aria scende di 2 gradi sotto il valore impostato l’apparecchio inizia a riscaldare al livello indicato come “I/W”, mentre quando scende di 4 gradi sotto il setpoint passa al livello “II/H”; quando la temperatura torna prossima al valore impostato, l’unità riduce l’azione termica tornando a soffiare aria fredda/ventilazione secondo la logica descritta nel manuale. Questo schema serve a contenere oscillazioni e a modulare la potenza senza continui on/off.
Tra le funzioni di sicurezza e controllo, il manuale include il blocco bambini, attivabile con il tasto LOCK: quando è attivo, le spie operative vengono spente ad eccezione di quella di alimentazione e i comandi risultano inibiti finché non si disattiva la funzione. È presente anche una modalità automatica indicata come AUTO, descritta nel manuale come funzione “finestra aperta”: l’apparecchio registra la temperatura ambiente e, se rileva un calo rapido compatibile con finestra aperta, interrompe il funzionamento per risparmio energetico; per ripartire, il manuale richiede un riavvio tramite ON/OFF.
La parte “smart” è trattata nel manuale come funzione Wi-Fi con controllo a distanza tramite app, basata sull’ecosistema Tuya. Viene spiegato che è possibile gestire il dispositivo via smartphone in Wi-Fi o anche in rete mobile, e viene mostrata in particolare la programmazione del timer settimanale dall’app: si aggiunge una pianificazione, si definiscono accensione o spegnimento automatici e soglia di temperatura, quindi si salva e, se necessario, si modifica o elimina la schedulazione. Il manuale include anche i dati radio della sezione Wi-Fi, riportando la banda 2,4 GHz (2400–2483,5 MHz) e la potenza massima di trasmissione indicata.
Il telecomando viene descritto con attenzione anche per la parte batterie. Il manuale specifica che utilizza una batteria a litio CR2025 da 3 V e include avvertenze su sostituzione corretta, rischio se si usa un tipo non idoneo e smaltimento separato delle batterie esauste, oltre al consiglio di tenerle lontane dai bambini e di non esporle a calore o fuoco.
Nelle specifiche tecniche, il manuale riporta alimentazione AC 220–240 V a 50–60 Hz e una potenza indicata pari a 2000 W. Questo dato è quello da prendere come riferimento operativo perché è la specifica dichiarata nel documento.
Per la protezione e la manutenzione, il manuale descrive un sistema anti-surriscaldamento che interrompe il funzionamento se le bocchette d’aria vengono ostruite totalmente o parzialmente. In quel caso la procedura consigliata è scollegare l’unità, attendere un breve raffreddamento, rimuovere l’ostruzione e riaccendere; se il problema si ripresenta, viene indicato di contattare l’assistenza. La pulizia è impostata in modo prudente: sempre spina staccata e apparecchio freddo, griglia pulita con spazzole dell’aspirapolvere e carcassa con panno morbido leggermente inumidito con detergente delicato, evitando benzina, diluenti, alcool e solventi. Per la conservazione, il manuale consiglia di riporre il prodotto nella scatola originale con le istruzioni in un luogo fresco e asciutto.

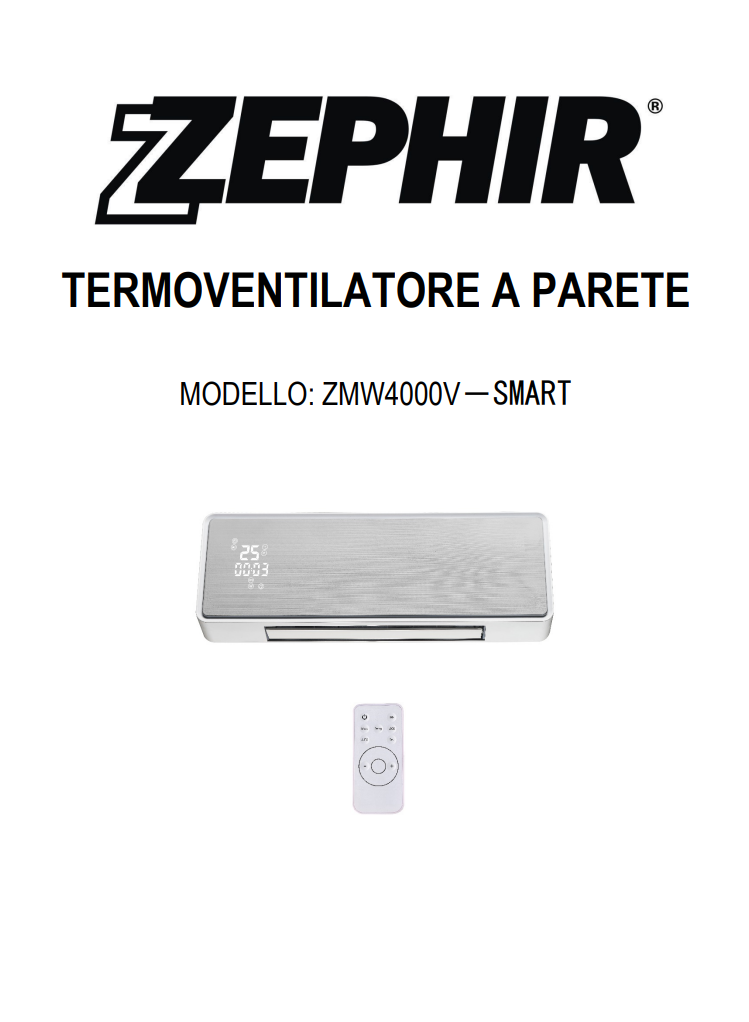

Manuale di Istruzioni Termoventilatore a Parete Zephir ZMW4000V PDF
Per agevolare l’installazione, l’utilizzo e la manutenzione del Termoventilatore a Parete Zephir ZMW4000V, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Consultare il manuale è fondamentale per sfruttare al meglio tutte le funzionalità dell’apparecchio in totale sicurezza, seguendo le indicazioni fornite dal produttore. Di seguito è possibile scaricare il documento completo, utile sia per la prima configurazione che per risolvere eventuali dubbi o problemi durante l’utilizzo.
