In questa pagina puoi trovare e scaricare comodamente il manuale di istruzioni in formato PDF per il ventilatore a piantana Zephir PBA41TM. Il manuale contiene tutte le informazioni utili per l’installazione, l’uso corretto e la manutenzione dell’apparecchio, offrendo una guida dettagliata per sfruttare al meglio le sue funzionalità in totale sicurezza. Scaricando il documento potrai consultare rapidamente le soluzioni ai principali dubbi e risolvere eventuali problemi, assicurando così un’esperienza d’uso semplice ed efficace.
Cosa Troverai nel Manuale Utente Ventilatore a Piantana Zephir PBA41TM
Questa guida spiega il contenuto del manuale del Ventilatore a Piantana Zephir PBA41TM con timer, cioè che cosa ti dice di fare dalla prima apertura della scatola fino all’uso quotidiano e alla manutenzione. Il manuale chiarisce subito che va conservato perché è il riferimento per uso e cura dell’apparecchio e perché, se dovessi richiedere assistenza, viene richiesto di comunicare sempre il modello riportato sulla targhetta dell’unità.
La prima sezione è dedicata alle precauzioni generali e mette a fuoco le regole di sicurezza tipiche degli elettrodomestici con parti in movimento. Il ventilatore è previsto per uso domestico in ambienti interni e deve essere usato solo come ventilatore, evitando impieghi impropri. Prima dell’utilizzo il manuale chiede di verificare l’integrità del prodotto appena tolto l’imballo e di non utilizzarlo in caso di dubbi o danni, rimandando a personale qualificato. Viene sottolineato che i bambini non devono giocare con l’apparecchio e che pulizia e manutenzione possono essere eseguite da minori solo in condizioni di sorveglianza e con età adeguata. Dal punto di vista elettrico, il manuale insiste sul fatto che non bisogna usare prese volanti o cavi danneggiati, che bisogna staccare la spina quando il prodotto non è utilizzato e che, in caso di anomalie, occorre spegnere, scollegare e contattare rivenditore o assistenza. Sono richiamati anche i rischi legati al posizionamento: va messo su una superficie stabile e piana, lontano da fonti di calore, fiamme libere, contenitori di liquidi e materiali come tende o tessuti che potrebbero ostruire le griglie; inoltre non va coperto durante il funzionamento e non vanno inseriti oggetti o dita attraverso le protezioni.
Dopo la sicurezza, il manuale entra nella parte di montaggio e descrive come assemblare correttamente base, asta e gruppo ventilante, spiegando anche i nomi dei componenti per riconoscerli mentre lavori. Viene indicato di partire dalla base, dove si monta un contrappeso allineando i fori e fissandolo con le viti, quindi si collega la colonna alla base e si applica la copertura estetica. Successivamente si lavora sull’altezza: l’asta telescopica si estrae dopo aver svitato la ghiera di regolazione, si porta alla quota desiderata e si blocca serrando bene la ghiera, così che il ventilatore non scenda durante l’uso. Il manuale spiega poi come fissare la parte superiore con la pulsantiera all’asta tramite dado e perno nell’apposita scanalatura, in modo che la testa del ventilatore risulti solidale e non ruoti in modo anomalo.
Una volta completata la struttura, il manuale guida al montaggio del gruppo frontale, cioè griglia posteriore, ventola, griglia anteriore e ghiera di serraggio. La griglia posteriore viene fissata con una ghiera in plastica serrata in senso antiorario; poi la ventola va posizionata facendo combaciare le scanalature con i perni dell’albero motore e bloccata con la ghiera di fissaggio, sempre in senso antiorario. Infine la griglia anteriore si aggancia nelle clip e le due griglie vengono chiuse insieme con vite e dado in dotazione, così da ottenere una protezione stabile e centrata. Il manuale ribadisce anche un principio operativo importante: non collegare il ventilatore alla rete finché non è completamente assemblato, perché l’avvio con parti non fissate è una causa tipica di danni e rischi.
La sezione “guida all’uso” spiega come comandare il PBA41TM tramite la pulsantiera. L’avvio avviene premendo uno dei pulsanti di velocità e il manuale descrive tre livelli di flusso d’aria, dal più lento al più veloce, associati ai pulsanti numerati. Per la diffusione dell’aria è prevista l’oscillazione orizzontale: premendo il comando di oscillazione il ventilatore inizia a oscillare, mentre per disattivare la funzione il manuale indica di tirare il comando verso l’alto. Oltre all’oscillazione, viene spiegata anche la regolazione dell’inclinazione della testa: si allenta la manopola laterale del motore, si imposta l’angolo desiderato e si serra nuovamente, così da orientare il flusso più in alto o più in basso in base alla stanza.
Una caratteristica del modello, evidenziata già in copertina, è il timer meccanico. Il manuale descrive l’uso del timer come una selezione del tempo di funzionamento: ruotando la manopola in senso orario si sceglie l’intervallo desiderato, trascorso il quale il ventilatore si arresta automaticamente. Questo permette di evitare che l’apparecchio resti in funzione oltre il necessario, ad esempio durante il sonno o quando si esce di casa.
Per la pulizia e manutenzione, il manuale mantiene un’impostazione molto essenziale ma vincolante. La procedura corretta prevede di spegnere il ventilatore, scollegare il cavo di alimentazione e pulire con un panno asciutto, evitando liquidi corrosivi o prodotti aggressivi che potrebbero danneggiare il corpo dell’apparecchio. In coerenza con le avvertenze iniziali, viene anche ricordato di assicurarsi che il ventilatore sia scollegato prima di rimuovere la griglia, perché la manutenzione vicino alle parti rotanti va fatta solo a macchina isolata dalla rete.
Infine il manuale riporta i dati tecnici e le informazioni energetiche e acustiche. La potenza nominale indicata è 45 W con alimentazione 220–240 V a 50/60 Hz; sono inoltre riportati valori come portata massima d’aria, potenza assorbita misurata, consumo in standby, consumo elettrico stagionale e livello di potenza sonora, con riferimento alla norma di misura IEC 60879. Questi dati servono per inquadrare prestazioni e consumi in modo standardizzato e confrontabile.

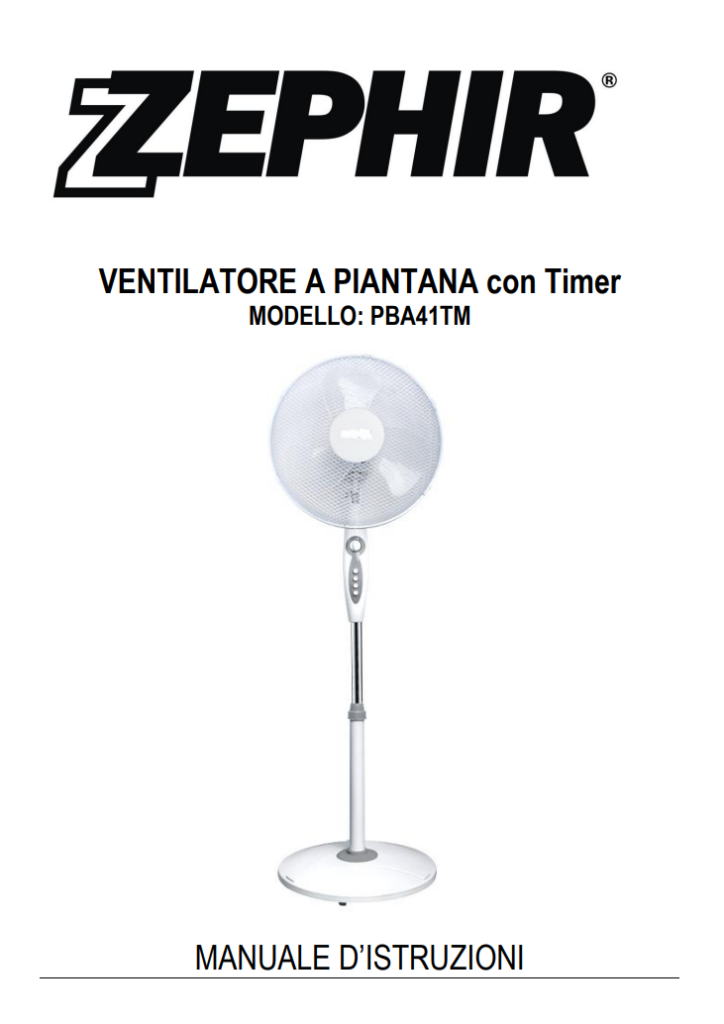

Manuale di Istruzioni Ventilatore a Piantana Zephir PBA41TM PDF
Per agevolare l’installazione e l’utilizzo ottimale del vostro ventilatore a piantana Zephir PBA41TM, mettiamo a disposizione il manuale di istruzioni in formato PDF. Il documento fornisce informazioni dettagliate sulle funzionalità dell’apparecchio, sulle procedure di montaggio e sulle indicazioni per la manutenzione ordinaria, consentendovi di utilizzare il prodotto in modo sicuro ed efficiente. Di seguito è possibile scaricare gratuitamente il manuale completo.
