In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il ventilconvettore Galletti Estro. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione dell’apparecchio, incluse le specifiche tecniche, le avvertenze di sicurezza e le indicazioni per la risoluzione dei problemi più comuni. Scaricando il documento, avrai sempre a portata di mano una guida completa per ottimizzare le prestazioni del tuo ventilconvettore e garantirne il corretto funzionamento nel tempo.
Cosa Troverai nel Manuale Utente Ventilconvettore Galletti Estro
Il manuale del ventilconvettore Galletti Estro, nella versione mostrata per la serie FB, è una guida che accompagna il lettore attraverso tutte le fasi essenziali della vita dell’apparecchio, dalla ricezione e installazione fino all’uso quotidiano e alla manutenzione ordinaria. Anche se il documento è piuttosto compatto, il suo contenuto è molto concreto e orientato soprattutto a garantire un’installazione corretta e un funzionamento affidabile nel tempo. Fin dalle prime pagine emerge che Estro non è pensato come un semplice elettrodomestico da collegare e usare senza attenzione, ma come un terminale idronico da inserire all’interno di un impianto di riscaldamento e condizionamento, con precise condizioni di esercizio, regole di montaggio e indicazioni di sicurezza. Il manuale mette infatti in chiaro che l’apparecchio deve essere installato e mantenuto esclusivamente da personale tecnico qualificato, che va verificato il suo stato al momento della consegna e che l’impiego improprio, la mancanza di manutenzione o l’uso di ricambi non originali sollevano il costruttore da responsabilità. Questo tono iniziale è importante perché definisce subito il contesto corretto in cui leggere tutto il resto: non una brochure commerciale, ma un vero documento tecnico-operativo.
Una delle prime informazioni sostanziali contenute nel manuale riguarda i limiti di funzionamento dell’unità. Il ventilconvettore Estro è progettato per lavorare con acqua come fluido termovettore, con temperatura dell’acqua compresa tra 5 e 70 gradi, con pressione massima di esercizio di 10 bar, con temperatura aria ambiente tra 5 e 40 gradi e con alimentazione a 230 volt monofase. Questi valori sono molto utili perché aiutano a capire immediatamente il tipo di impianto in cui l’apparecchio può essere inserito e delimitano i margini entro i quali il produttore ne garantisce il funzionamento corretto. Non si tratta dunque di un’unità generica, ma di un ventilconvettore pensato per condizioni abbastanza definite, tipiche di impianti civili di climatizzazione e riscaldamento. Il manuale chiarisce anche che ogni utilizzo al di fuori di questi limiti è da considerarsi improprio. Questo tipo di avvertenza non è soltanto formale: serve a prevenire installazioni in contesti inadatti o con fluidi e temperature non coerenti con la progettazione della macchina.
Il documento dedica una parte importante anche alla scelta del luogo di installazione. Il ventilconvettore non deve essere collocato immediatamente sotto una presa di corrente, non deve essere installato in ambienti con presenza di gas infiammabili, non deve essere esposto a spruzzi d’acqua e deve essere fissato a pareti in grado di sostenerne il peso, lasciando attorno spazio sufficiente per il buon funzionamento e per gli interventi di manutenzione. Questa parte del manuale è significativa perché mostra che l’apparecchio, pur essendo destinato ad ambienti interni comuni, ha bisogno di una collocazione studiata. La parete non è soltanto un supporto estetico, ma una parte integrante della sicurezza dell’installazione. Il testo consiglia inoltre di conservare il ventilconvettore nell’imballo fino al momento dell’installazione, per evitare infiltrazioni di polvere al suo interno. È una raccomandazione semplice ma intelligente, perché protegge lo scambiatore e le parti interne fino al momento in cui la macchina entra realmente in servizio.
Il manuale spiega poi la natura dell’apparecchio e la sua forma di installazione. La serie Estro FB è descritta come una serie di ventilconvettori idonei per installazione in vista a pavimento, in esecuzione ribassata. Questo vuol dire che il prodotto è pensato per un montaggio basso, visibile, con un ingombro contenuto in altezza e una presenza simile a quella di un terminale da appoggio a parete. Questa informazione aiuta a collocarlo mentalmente tra i terminali idronici destinati a locali civili, uffici o stanze in cui non si desidera un’installazione a soffitto o ad incasso. Il manuale tratta infatti la macchina come una unità da fissare in modo stabile alla parete e da collegare sia sul lato idraulico sia su quello elettrico, lasciando poi il mobile di copertura in vista durante l’esercizio.
La fase di installazione vera e propria è spiegata in modo piuttosto dettagliato. Il manuale indica che, prima di fissare la macchina, bisogna rimuovere il mobile di copertura, agendo sulle viti accessibili attraverso gli sportelli laterali. Una volta esposta l’unità base, questa va fissata alla parete utilizzando le asole predisposte e tasselli adeguati al tipo di supporto. Il testo richiama poi l’attenzione sui collegamenti idraulici alla batteria di scambio termico e, in caso di funzionamento in raffrescamento, al circuito di scarico condensa. Viene consigliato di prevedere la mandata dell’impianto nella parte bassa dello scambiatore e il ritorno nella parte alta, una scelta che risponde a una logica di efficienza idraulica e termica. Viene inoltre ricordato di effettuare lo sfogo dell’aria dallo scambiatore agendo sulle valvole di sfiato poste vicino agli attacchi idraulici. Questa parte del manuale è molto importante perché dimostra che il corretto funzionamento del ventilconvettore non dipende solo dal fissaggio meccanico, ma anche da una corretta impostazione dei collegamenti idraulici e dall’eliminazione dell’aria residua, che potrebbe compromettere la resa della batteria.
Per quanto riguarda lo scarico della condensa, il manuale dedica indicazioni precise che meritano attenzione. La tubazione di scarico deve essere inclinata verso il basso di almeno 3 centimetri per metro e lungo il suo percorso non devono formarsi anse o strozzature. Questa è una prescrizione fondamentale per evitare ristagni, ritorni d’acqua o cattivo drenaggio durante il funzionamento estivo. Il testo lascia capire che una installazione superficiale della linea di condensa può compromettere in modo serio il comportamento dell’unità in raffrescamento, con il rischio di perdite o accumuli indesiderati. Si tratta quindi di una parte molto concreta del manuale, che riflette bene le esigenze reali di un ventilconvettore idronico.
Un capitolo particolarmente interessante è quello che spiega come orientare gli attacchi della batteria sul lato opposto. Il manuale mostra che il ventilconvettore è stato progettato con una certa flessibilità installativa, perché gli attacchi idraulici possono essere invertiti operando con una procedura ben definita. Bisogna smontare il pannello anteriore, rimuovere la lamiera copri-batteria, smontare la batteria di scambio termico, scollegare i cavi motore, spostare la morsettiera sul lato opposto, trasferire il passacavo in gomma, invertire il tubo di scarico condensa e il relativo tappo, ruotare la batteria di 180 gradi, reinserire gli attacchi nelle apposite aperture, richiudere tutto e sigillare i fori non più utilizzati con materiale anticondensa. Questa parte del contenuto è molto significativa perché mostra che Estro non è una macchina rigida, ma un terminale che può adattarsi alle esigenze di cantiere, per esempio quando gli attacchi dell’impianto si trovano sul lato opposto rispetto alla configurazione standard della macchina. È un dettaglio molto prezioso dal punto di vista pratico, perché amplia le possibilità di posa senza obbligare a modifiche invasive dell’impianto.
Anche i collegamenti elettrici sono affrontati con un taglio molto rigoroso. Il manuale ricorda che devono essere realizzati in assenza di tensione, seguendo le norme di sicurezza vigenti e rispettando lo schema elettrico fornito. Va verificata la corrispondenza tra la tensione di rete e quella indicata sulla targhetta dell’apparecchio, e per ogni ventilconvettore deve essere previsto sulla linea di alimentazione un interruttore con contatti di apertura di almeno 3 millimetri e un fusibile adeguato. Il documento specifica anche che l’interruttore di linea ed eventuali comandi remoti devono essere collocati in una posizione non raggiungibile da persone che si trovino nella vasca da bagno o sotto la doccia, richiamo che conferma la piena attenzione del costruttore al rispetto delle norme di sicurezza nei locali umidi. Questa sezione del manuale chiarisce quindi che la macchina deve essere integrata nell’impianto elettrico con gli opportuni dispositivi di protezione e sezionamento, e non semplicemente alimentata con una presa improvvisata.
Per l’utilizzo vero e proprio, il manuale rimanda alle istruzioni del pannello di comando, disponibile come accessorio. Questa è una precisazione importante, perché significa che il ventilconvettore, nella sua versione base, non concentra necessariamente sul mobile tutte le funzioni di controllo, ma può essere abbinato a pannelli o comandi dedicati. Il documento aggiunge però alcune informazioni pratiche sull’interazione fisica con la macchina. Le griglie di mandata aria sul mobile di copertura possono essere ruotate di 180 gradi per dirigere il flusso direttamente in ambiente oppure verso la parete di sostegno della macchina. Questo è un dettaglio di comfort molto utile, perché consente di adattare la distribuzione dell’aria alla geometria del locale o alle esigenze dell’utente. Il manuale avverte anche che griglie e portelle laterali sono montate a incastro e che, prima di smontarle per orientarle diversamente, bisogna togliere corrente all’apparecchio e usare guanti protettivi. Anche qui si vede il tentativo di coniugare semplicità d’uso e attenzione alla sicurezza.
Una parte molto importante del manuale riguarda le verifiche prima della messa in funzione. Bisogna controllare che l’apparecchio sia perfettamente livellato, che lo scarico condensa non sia ostruito, che i collegamenti idraulici siano a tenuta, che i cablaggi elettrici siano ben serrati e che l’aria sia stata eliminata dallo scambiatore. Solo dopo queste verifiche si può rimontare il mobile di copertura e dare tensione al ventilconvettore per verificarne il funzionamento. Questa sequenza di controlli è molto rilevante, perché mostra la logica del costruttore: il primo avviamento non deve essere lasciato all’improvvisazione, ma deve essere il risultato di un controllo sistematico di tutti i punti che possono generare problemi, dalle perdite d’acqua fino alla mancata resa termica dovuta all’aria nella batteria.
Il capitolo sulla manutenzione insiste su un concetto semplice ma essenziale: i ventilconvettori Estro non necessitano di manutenzioni complesse, ma richiedono una pulizia periodica del filtro aria. Prima di qualunque intervento bisogna spegnere l’apparecchio, mettere il commutatore di velocità su arresto e aprire l’interruttore di linea. Il manuale ricorda che alcune parti metalliche possono causare ferite e che quindi è opportuno usare guanti protettivi. Aggiunge anche che la macchina richiede un periodo di rodaggio di 100 ore di funzionamento per eliminare gli attriti meccanici iniziali del motore e che il primo avviamento dovrebbe essere eseguito alla massima velocità. Questa osservazione è interessante perché segnala una sensibilità meccanica tipica di macchine elettromeccaniche tradizionali, nelle quali il motore e gli organi in movimento beneficiano di un primo periodo di assestamento.
Le raccomandazioni d’uso riportate dal manuale sono molto concrete e servono a garantire il buon funzionamento nel tempo. Bisogna mantenere il filtro aria pulito, non versare liquidi all’interno dell’apparecchio, non introdurre parti metalliche attraverso la griglia di uscita aria ed evitare di ostruire la mandata o l’aspirazione. Dopo una lunga sosta occorre assicurarsi che non sia presente aria all’interno dello scambiatore di calore. Prima del funzionamento in raffrescamento bisogna verificare che lo scarico condensa avvenga correttamente e che le alette dello scambiatore non siano ostruite da impurità. Se necessario, la pulizia delle alette deve essere fatta con aria compressa o vapore a bassa pressione, senza danneggiarle. Queste indicazioni rendono evidente che il ventilconvettore è una macchina relativamente semplice, ma che richiede una minima cura costante per evitare decadimenti di prestazione e piccoli problemi operativi.
La pulizia del filtro aria è spiegata con precisione. Il filtro va pulito almeno una volta al mese e prima di ogni stagione di utilizzo, sia quella di riscaldamento sia quella di raffrescamento. Bisogna estrarre i filtri alloggiati nelle griglie di aspirazione del pannello frontale, pulirli con acqua tiepida oppure, nel caso di polveri secche, con aria compressa, quindi reinserirli solo dopo averli lasciati asciugare. Il manuale consiglia anche la sostituzione annuale del filtro con ricambi originali e spiega che il modello del ventilconvettore è individuabile sulla targhetta di identificazione posta sulla fiancata interna. Questa parte è centrale per comprendere l’uso corretto dell’apparecchio, perché il filtro aria è l’elemento che più direttamente influisce sulla qualità dello scambio termico e sulla pulizia dell’aria trattata. Un filtro sporco riduce la resa, aumenta la rumorosità e può portare a un decadimento generale del comfort.
Il manuale affronta anche la pulizia del mobile di copertura con indicazioni molto semplici ma utili. Bisogna usare un panno morbido, non versare mai liquidi sull’apparecchio per evitare scariche elettriche o danni interni, non usare solventi chimici aggressivi e non pulire la griglia di uscita con acqua molto calda. È una sezione breve, ma importante perché protegge sia l’estetica sia la sicurezza del prodotto.
Un’ultima parte molto utile del manuale è quella dedicata alla risoluzione dei guasti. Il documento invita, prima di chiamare l’assistenza, a eseguire alcuni controlli di base. Se il ventilconvettore non funziona, può mancare l’alimentazione oppure l’interruttore generale potrebbe essere su spento. Se la macchina funziona ma non scalda o non raffredda a sufficienza, le cause possono essere molte: filtro aria sporco, ostruzioni all’aspirazione o all’uscita, presenza di aria nello scambiatore, valvola dell’acqua chiusa, ventilazione selezionata su livello troppo basso oppure problemi più tecnici da demandare all’installatore. Questa tabella finale è molto preziosa perché traduce i difetti tipici in una serie di controlli logici e semplici, aiutando a distinguere tra problemi risolvibili con manutenzione ordinaria e guasti che richiedono un intervento specialistico. Il tono del manuale resta comunque prudente: se il problema non si risolve, bisogna rivolgersi al rivenditore o al centro assistenza.

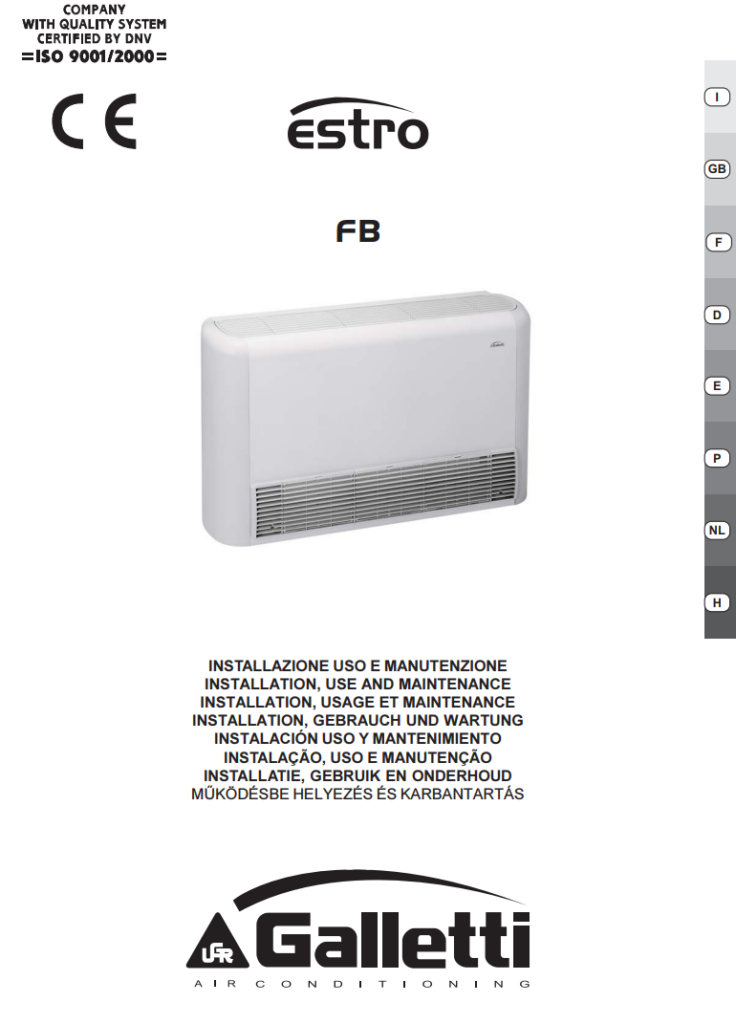

Manuale di Istruzioni Ventilconvettore Galletti Estro PDF
Se sei alla ricerca del manuale di istruzioni per il tuo ventilconvettore Galletti Estro, qui troverai la documentazione ufficiale in formato PDF pronta per essere scaricata. Questo manuale ti sarà utile per consultare tutte le informazioni necessarie sull’installazione, l’utilizzo, la manutenzione e la risoluzione dei problemi più comuni relativi al tuo apparecchio. Scaricando il file potrai avere sempre a portata di mano una guida completa e dettagliata, indispensabile per sfruttare al meglio tutte le funzionalità del tuo ventilconvettore.
