In questa pagina puoi trovare e scaricare gratuitamente il manuale di istruzioni in formato PDF del videocitofono BTicino Classe 100 V12B. Il manuale ti guiderà passo dopo passo nell’installazione, configurazione e utilizzo del dispositivo, fornendo tutte le informazioni necessarie per sfruttare al meglio le sue funzionalità. Consulta il documento per risolvere eventuali dubbi, scoprire le caratteristiche principali e mantenere il tuo videocitofono sempre efficiente e sicuro.
Cosa Troverai nel Manuale Utente Videocitofono BTicino Classe 100 V12B
Il manuale del videocitofono BTicino Classe 100 V12B presenta il dispositivo come un posto interno vivavoce a colori per sistemi 2 FILI, pensato per installazione fuori muro e progettato per offrire un uso semplice ma abbastanza flessibile, sia dal punto di vista delle funzioni disponibili sia dal punto di vista della configurazione nell’impianto. Anche se il documento è piuttosto breve, il suo contenuto è molto concentrato e permette di capire con chiarezza non solo come è fatto l’apparecchio, ma soprattutto come si integra nel sistema videocitofonico BTicino, come si configurano i suoi tasti e come si interpretano i segnali luminosi e sonori che mette a disposizione. Il manuale parte dalla descrizione fisica del prodotto, prosegue con la configurazione logica basata sui configuratori, spiega le modalità di funzionamento assegnabili ai tasti e si chiude con due aspetti molto pratici per l’utente finale: la gestione delle suonerie e il significato dei LED di segnalazione. Proprio questa struttura rende il documento piccolo ma molto utile, perché unisce informazioni da installatore e istruzioni d’uso in poche pagine ben focalizzate.
La prima cosa che il manuale chiarisce è la natura del dispositivo. Il Classe 100 V12B è un videocitofono vivavoce a colori con display LCD da 3,5 pollici, alimentato direttamente dal BUS SCS 2 FILI, quindi senza bisogno di alimentazione separata locale. Questa è una caratteristica importante, perché lo colloca all’interno dell’ecosistema BTicino a due fili e fa capire che il dispositivo non lavora come un monitor indipendente, ma come terminale interno di un impianto strutturato. Il documento specifica infatti che l’alimentazione arriva dal BUS SCS con tensione compresa tra 18 e 27 Vdc, che l’assorbimento in stand-by è di 10 mA e che l’assorbimento massimo in funzionamento arriva a 200 mA. Anche la temperatura di funzionamento è indicata, tra 5 e 40 gradi, e le dimensioni sono riportate in modo preciso: 140 millimetri per 140 millimetri con spessore di 27 millimetri. Questi dati non sono meri dettagli tecnici, ma aiutano a capire che si tratta di un apparecchio compatto, pensato per un uso domestico o similare in ambienti interni e con un ingombro contenuto. Il manuale cita anche un accessorio correlato, cioè il supporto da tavolo 344552, che permette di utilizzare il videocitofono non solo fissato a parete ma anche in una configurazione appoggiata.

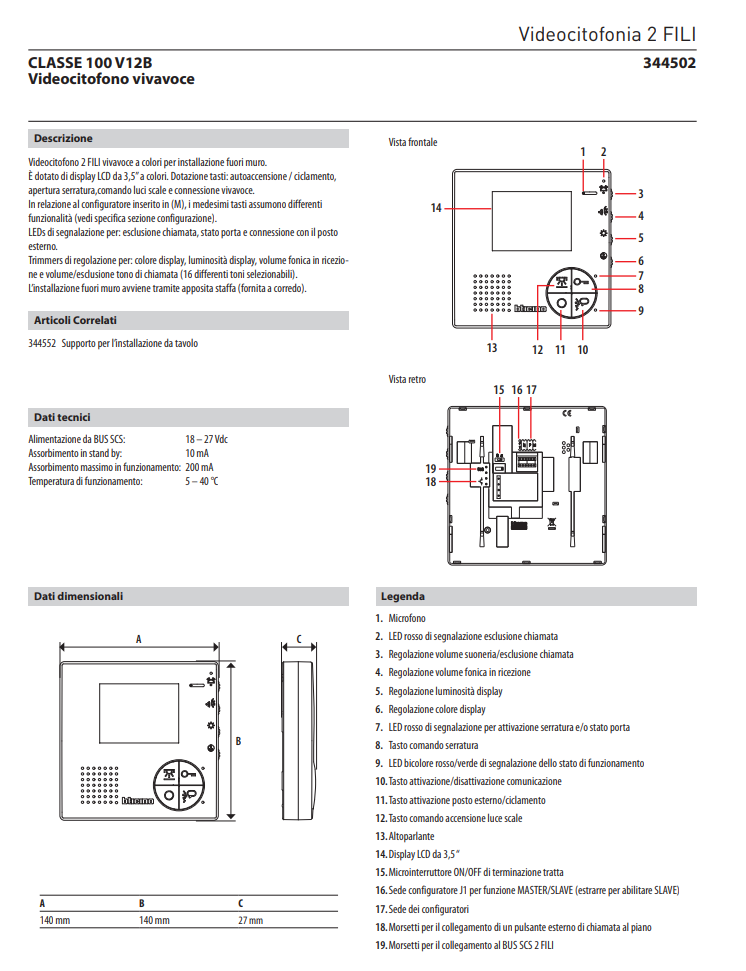

Dal punto di vista costruttivo, il manuale dedica molto spazio alla legenda delle parti visibili sul fronte e sul retro. Questa parte è molto utile, perché mostra che il Classe 100 V12B è un apparecchio semplice nell’aspetto ma ben organizzato nei comandi. Sul frontale si trovano il microfono, il LED rosso di esclusione chiamata, i quattro trimmer laterali per regolare volume suoneria, volume della fonica in ricezione, luminosità del display e colore del display, il LED rosso relativo alla serratura e allo stato porta, il tasto di comando serratura, il LED bicolore rosso/verde per lo stato di funzionamento, il tasto di attivazione e disattivazione della comunicazione, il tasto di attivazione del posto esterno o di ciclamento tra telecamere e il tasto di comando per l’accensione delle luci scale. Accanto a questi elementi c’è l’altoparlante e naturalmente il display da 3,5 pollici. Sul retro, invece, si trovano il microinterruttore di terminazione tratta, la sede del configuratore J1 per la funzione master/slave, la sede generale dei configuratori, i morsetti per un pulsante esterno di chiamata al piano e i morsetti per il collegamento al BUS SCS 2 FILI. Questa mappa delle parti è importante perché permette di capire che il videocitofono non si limita alle funzioni “telefoniche” classiche, ma include regolazioni visive, regolazioni audio, funzioni speciali e opzioni di integrazione nell’impianto.
Il manuale insiste fin da subito sul fatto che il dispositivo deve essere configurato solo fisicamente. Questo significa che il Classe 100 V12B non si programma tramite menu a schermo o software, ma attraverso configuratori inseriti in sedi dedicate sul retro. Questo è un punto fondamentale per capire la logica BTicino di questi apparecchi: la personalizzazione avviene a livello hardware, e il comportamento del posto interno dipende dalla posizione e dal valore dei configuratori. I parametri principali sono N, P, M e J1. Il parametro N definisce il numero del posto interno, cioè il suo indirizzo nell’impianto. Il manuale spiega che i posti interni devono essere configurati in modo progressivo e che, nel caso di apparecchi collegati in parallelo nello stesso appartamento, possono condividere lo stesso configuratore N. Questo è importante perché fa capire come il sistema distingua i vari terminali e come possa anche gestire più dispositivi associati allo stesso alloggio. Il parametro P identifica invece il posto esterno associato. In pratica, definisce quale posto esterno viene autoacceso alla prima pressione del tasto di visualizzazione e quale serratura viene comandata dal tasto dedicato quando il videocitofono è a riposo. Anche questo dettaglio è centrale, perché mostra che il comportamento del tasto serratura e del tasto autoaccensione dipende direttamente da questo configuratore. Il parametro M è quello che forse caratterizza di più il manuale, perché assegna una modalità di funzionamento ai quattro tasti programmabili del dispositivo. Infine il parametro J1 riguarda la funzione master/slave: se il ponticello JMP è inserito il dispositivo lavora come master, se viene estratto lavora come slave. Questo consente di integrare il videocitofono in impianti con più posti interni coordinati tra loro.
La parte più ricca del manuale è quella dedicata alle modalità di funzionamento assegnabili tramite il configuratore M. In questa sezione si capisce bene che i quattro tasti principali del Classe 100 V12B non sono rigidamente fissi in tutte le loro funzioni, ma possono cambiare significato in base alla configurazione scelta. In modalità M uguale a zero, con tono tasti attivo, il tasto di autoaccensione consente di attivare direttamente il posto esterno associato con lo stesso valore P, senza che vi sia stata una chiamata, e permette anche il ciclamento tra i posti esterni e le telecamere presenti nell’impianto. Se è presente un centralino di portineria, lo stesso tasto permette anche la chiamata diretta. Il tasto di comunicazione attiva o disattiva la fonica a seguito di una chiamata. Il tasto serratura aziona direttamente la serratura del posto esterno associato o la attiva durante la connessione. Il tasto luci scale, come suggerisce il nome, comanda l’accensione della luce scale. Questa configurazione è quella più lineare e “standard”, perché distribuisce ai quattro tasti le funzioni classiche di visualizzazione, conversazione, apertura porta e comando luce.
Quando il configuratore M vale uno, la logica cambia leggermente, perché il quarto tasto non comanda più le luci scale ma una funzione aggiuntiva. In questa modalità, i primi tre tasti mantengono sostanzialmente la stessa funzione della modalità zero, mentre il quarto tasto consente di attivare direttamente la serratura di un posto esterno configurato con P+1 oppure di comandare un attuatore 346200 o 346210 configurato con P+1 e MOD uguale a 5, oppure ancora un attuatore serratura 346230 o 346260 configurato con P+1. In pratica, questa modalità amplia la capacità di comando del posto interno, permettendo di controllare un secondo accesso o un attuatore esterno. Il manuale, anche se sintetico, lascia intuire scenari pratici molto comuni, come il comando di un secondo cancello, di una seconda porta o di un carico ausiliario. È un’informazione importante, perché mostra che il Classe 100 V12B non è solo un terminale di risposta a una chiamata, ma può svolgere anche una funzione di comando aggiuntivo nell’abitazione o nel condominio.
La modalità M uguale a due introduce la funzione intercom su se stesso. Il manuale spiega che in questo caso il tasto di autoaccensione o funzione associata invia una chiamata a tutti gli apparecchi con uguale indirizzo. Gli altri tasti mantengono la conversazione, l’apertura serratura e il comando luce scale. Questa configurazione è interessante perché consente di usare il dispositivo in un sistema con più posti interni associati, dove una funzione intercom permette di richiamare altri apparecchi con lo stesso indirizzo o comunque configurati in modo coerente. Con M uguale a tre, la configurazione diventa ancora più articolata: il primo tasto torna alla funzione di attivazione del posto esterno e ciclamento telecamere, il secondo resta dedicato alla fonica, il terzo all’apertura serratura e il quarto diventa intercom su se stesso, inviando la chiamata a tutti gli apparecchi con uguale indirizzo. In questa modalità il posto interno unisce quindi le funzioni di videocitofono tradizionale e di comunicazione interna. Con M uguale a quattro, il manuale introduce la funzione “intercom pre impostato”, nella quale dai posti interni presenti nell’impianto è possibile inviare una chiamata intercom al posto interno configurato con N uguale a uno. Il posto interno con N uguale a uno riceve queste chiamate ma non le invia. Questa è una logica chiaramente pensata per situazioni in cui esiste un apparecchio principale di riferimento, per esempio nella zona giorno o presso un portiere interno, e altri apparecchi secondari che possono chiamarlo. Anche qui restano disponibili il controllo fonico, la serratura e il comando luci scale. Le modalità da cinque a nove non introducono nuove funzioni, ma replicano le modalità da zero a quattro con una differenza precisa: i toni dei tasti vengono disabilitati. Il manuale, quindi, mostra una certa attenzione anche all’esperienza d’uso e alla silenziosità del dispositivo in contesti dove il feedback sonoro dei tasti potrebbe risultare fastidioso.
Una funzione molto interessante descritta dal manuale è il PUSH TO TALK. Questa modalità serve a migliorare la qualità della conversazione quando il posto esterno si trova in un ambiente particolarmente rumoroso. Il principio è semplice ma efficace: durante una conversazione in corso, se si tiene premuto per più di due secondi il tasto conversazione, il LED diventa verde fisso e in quel momento si comunica dal videocitofono al posto esterno. Rilasciando il tasto, il LED diventa rosso fisso e si ascolta dal posto esterno verso il videocitofono. In sostanza, la conversazione si trasforma in una comunicazione alternata a pressione, simile a un sistema walkie-talkie, che riduce il disturbo nei contesti acusticamente difficili. Per terminare la conversazione basta una breve pressione del tasto conversazione. Il manuale specifica anche i tempi di timeout: trenta secondi dopo la chiamata e un minuto dopo l’inizio della conversazione. Questa funzione è uno degli aspetti più intelligenti del dispositivo, perché mostra che il progettista ha considerato non solo l’uso ideale in ambiente tranquillo, ma anche situazioni reali in cui il rumore esterno può compromettere l’intelligibilità della voce.
Il manuale dedica poi una pagina alla programmazione delle suonerie, e anche questa parte è molto utile per l’utente. Il Classe 100 V12B consente di scegliere fra sedici melodie differenti e di associarle a tre tipi di chiamata: la chiamata da posto esterno principale, la chiamata intercom o intercom preimpostato e la chiamata al piano. Questo significa che l’utente può distinguere a orecchio chi o cosa sta chiamando, senza nemmeno guardare il display. La procedura illustrata è semplice: si tiene premuto il tasto desiderato per più di tre secondi fino all’accensione del LED rosso, poi si scorrono le melodie e si conferma la selezione. Il manuale mostra graficamente questa procedura per ciascuno dei tre tipi di chiamata. È un dettaglio apparentemente semplice, ma molto importante nella vita quotidiana, perché consente una personalizzazione immediata e rende il dispositivo più chiaro da usare anche per persone poco esperte.
L’ultima parte del manuale spiega il significato dei LED di segnalazione. Il LED rosso associato alla serratura e allo stato porta ha tre comportamenti principali: acceso fisso quando il pulsante serratura è premuto, lampeggiante quando la porta è aperta e spento quando la porta è chiusa. Il manuale precisa però che la funzione stato porta è disponibile solo in impianti predisposti. Questo chiarisce che non tutte le installazioni mostreranno necessariamente questa informazione, perché dipende dalla presenza del relativo controllo nello schema impiantistico. Il LED bicolore rosso e verde fornisce invece le informazioni sullo stato di funzionamento generale. Verde fisso significa conversazione in corso, verde lampeggiante indica chiamata in corso o chiamata intercom inoltrata, rosso lampeggiante indica che il dispositivo si trova in fase di programmazione. Queste indicazioni sono essenziali perché permettono all’utente e all’installatore di capire immediatamente in che stato si trova il videocitofono senza dover interpretare segnali complicati o menu. Il manuale, anche qui, sceglie una logica molto pratica: pochi LED, ma con significati chiari e coerenti.
Manuale di Istruzioni Videocitofono BTicino Classe 100 V12B PDF
Per facilitare l’installazione, la configurazione e l’utilizzo del videocitofono BTicino Classe 100 V12B, è fondamentale poter consultare il manuale d’istruzioni ufficiale. Il documento fornisce tutte le informazioni necessarie, dalle specifiche tecniche alle procedure di montaggio, fino alla risoluzione dei problemi più comuni. Di seguito è disponibile il manuale in formato PDF, facilmente scaricabile, così da avere sempre a portata di mano una guida completa e aggiornata per sfruttare al meglio tutte le funzionalità del dispositivo.
