In questa pagina puoi trovare e scaricare facilmente il manuale di istruzioni in formato PDF per la caldaia Baltur Colibrì 23 E – 23 SE. Il manuale ti guiderà passo dopo passo nell’installazione, nell’uso corretto e nella manutenzione dell’apparecchio, fornendo tutte le informazioni necessarie per garantire efficienza e sicurezza. Consultare il manuale è fondamentale per risolvere dubbi, eseguire regolazioni o interventi di routine in autonomia, oppure per fornire indicazioni precise ai tecnici specializzati. Scarica subito il documento per avere sempre a portata di mano tutte le istruzioni utili per la tua caldaia Baltur.
Cosa Troverai nel Manuale Utente Caldaia Baltur Colibrì 23 E – 23 SE
Il manuale della caldaia Baltur Colibrì Light 23 E e 23 SE è un libretto di istruzioni per l’installazione, l’uso e la manutenzione di due caldaie murali a gas della stessa famiglia, destinate alla produzione di riscaldamento e acqua calda sanitaria. Il documento è costruito come una guida sia per il tecnico sia per l’utente finale: nella prima parte raccoglie avvertenze, dati tecnici, schemi funzionali e istruzioni per l’installazione; nella parte centrale tratta regolazioni, trasformazione gas, idraulica, parte elettrica e manutenzione; nella parte finale spiega la messa in servizio, i comandi, i segnali, la protezione antigelo, i problemi più comuni e le avvertenze durante l’uso. Le due versioni, Colibrì Light 23 E e Colibrì Light 23 SE, condividono molte caratteristiche, ma differiscono soprattutto per il sistema di evacuazione dei fumi: il modello 23 E è indicato come versione a tiraggio naturale, mentre il modello 23 SE è la versione a tiraggio forzato, con ventilatore e pressostato fumi. La copertina precisa anche che, per il modello Colibrì Light 23 SE, prima del posizionamento della fiamma occorre leggere attentamente le istruzioni relative alla tipologia di scarico contenute nel capitolo di installazione, e sottolinea che la prima accensione della caldaia deve essere eseguita da un tecnico abilitato ai sensi della legge 46/90.
Il manuale si apre con un indice che permette di capire subito l’organizzazione del documento. Le avvertenze precedono i dati tecnici, poi vengono le istruzioni per l’installazione, le leggi e norme di sicurezza, il posizionamento, il fissaggio, gli allacciamenti idraulici, il riempimento dell’impianto, il collegamento gas, quello elettrico e i sistemi di scarico al camino. Seguono le istruzioni per la regolazione e manutenzione, con accesso ai dispositivi di regolazione, sezione gas, sezione idraulica, svuotamento impianto, sezione elettrica, avvertenze per la manutenzione, disegni in sezione e schemi elettrici. Infine arrivano le istruzioni per l’uso, con avvertenze di messa in servizio, consigli utili, comandi, segnali di blocco, protezione antigelo, eventuale mancato funzionamento e avvertenze durante l’uso. Il manuale usa simboli di pericolo per indicare istruzioni obbligatorie: alcune avvertenze riguardano rischi meccanici generici, altre rischi elettrici, altre rischi termici come le ustioni, mentre il simbolo informativo richiama indicazioni da leggere attentamente per evitare malfunzionamenti e danni materiali.
Le avvertenze generali spiegano che il libretto è parte integrante ed essenziale del prodotto e deve accompagnare sempre la caldaia. Deve essere conservato con cura perché può servire per installazione, uso, manutenzione e trasferimento dell’apparecchio a un altro proprietario. La caldaia deve essere installata secondo le norme nazionali e locali da personale professionalmente qualificato e secondo le istruzioni del costruttore. Un’installazione non corretta può causare danni a persone, animali o cose, per i quali il costruttore non si assume responsabilità. Il manuale precisa anche che gli elementi di imballaggio non devono essere lasciati alla portata dei bambini, perché cartone, chiodi, sacchetti e altri materiali possono essere pericolosi. Prima di qualsiasi pulizia o manutenzione bisogna disinserire l’apparecchio dall’alimentazione elettrica tramite l’interruttore dell’impianto. È vietato ostruire griglie di aspirazione e dissipazione, e in caso di guasto o cattivo funzionamento bisogna disattivare la caldaia senza tentare riparazioni dirette. Gli interventi devono essere affidati a personale autorizzato e devono utilizzare ricambi originali.
Il manuale definisce la destinazione d’uso della caldaia: essa serve a riscaldare acqua a temperatura inferiore all’ebollizione a pressione atmosferica e deve essere collegata a un impianto di riscaldamento e a una rete di distribuzione dell’acqua calda compatibili con le sue prestazioni e la sua potenza. L’apparecchio deve essere utilizzato esclusivamente per lo scopo previsto. Qualsiasi altro impiego è considerato improprio e potenzialmente pericoloso. Viene anche indicato che l’apparecchio deve essere installato esclusivamente a parete. La parte dei dati tecnici presenta le caratteristiche delle versioni 23 E e 23 SE, con informazioni su categoria, tipo, gas di riferimento, portata termica nominale, potenza termica, rendimento, dati di riscaldamento, dati sanitari, alimentazione elettrica, dimensioni, capacità, collegamenti e consumo gas. La tabella e i disegni riportano anche dimensioni esterne, attacchi per scarico e aspirazione nel modello 23 SE e un grafico della prevalenza disponibile all’impianto con by-pass automatico non escludibile. Il grafico della prevalenza mostra come, al variare della portata in litri all’ora, cambi la prevalenza residua disponibile per il circuito di riscaldamento, informazione utile al tecnico per valutare la compatibilità con l’impianto.
Gli schemi di funzionamento sono distinti per Colibrì Light 23 E e Colibrì Light 23 SE. Nel modello 23 E sono indicati componenti come circolatore, vaso di espansione, elettrovalvola gas, bruciatore, scambiatore bitermico, cappa fumi, by-pass impianto, termostato sicurezza acqua, valvola sfogo aria automatica, pressostato mancanza acqua, valvola di sicurezza del circuito riscaldamento a 3 bar, sonda sanitaria, rubinetto di riempimento impianto, flussostato precedenza sanitario e sonda riscaldamento. Nel modello 23 SE compaiono anche ventilatore e pressostato fumi, perché la versione a tiraggio forzato deve controllare il corretto funzionamento dell’evacuazione fumi. Lo scambiatore bitermico è un elemento importante perché gestisce sia il riscaldamento sia l’acqua sanitaria attraverso un unico corpo scambiatore, con priorità alla produzione sanitaria quando viene rilevato prelievo d’acqua.
La sezione installazione richiama varie norme di legge e di sicurezza, tra cui riferimenti a sicurezza degli impianti, risparmio energetico, progettazione e manutenzione degli impianti termici, norme UNI-CIG sugli impianti a gas e disposizioni per gli apparecchi alimentati a combustibili gassosi. Il manuale insiste sul fatto che durante movimentazione, installazione e manutenzione bisogna prestare attenzione per evitare lesioni personali. Il posizionamento della caldaia deve rispettare criteri precisi. Gli apparecchi con potenza inferiore a 35 kW non richiedono locali con caratteristiche particolari, ma il locale deve comunque rispettare le norme di installazione e garantire una ventilazione adeguata. Due apparecchi nello stesso locale, o in locali direttamente comunicanti, non devono superare una portata termica complessiva di 35 kW; se questa viene superata, il locale diventa centrale termica e deve soddisfare prescrizioni più severe. L’installazione in locali con temperatura ambiente potenzialmente inferiore a 0 °C richiede protezione antigelo dell’impianto, ad esempio mediante liquido anticongelante idoneo.
Il fissaggio della caldaia è spiegato attraverso una dima. Il tecnico deve individuare la posizione, fissare la dima al muro con tasselli a espansione, predisporre le tubazioni di mandata, ritorno, acqua fredda, acqua calda e gas, collegare i cavi elettrici come indicato, rimuovere la dima, appendere la caldaia a tasselli o ganci e collegarla agli attacchi predisposti. La dima è solo uno strumento per preparare gli attacchi e non deve essere riutilizzata come elemento strutturale permanente. Il disegno della dima indica le posizioni di gas, uscita acqua calda, entrata acqua fredda, ritorno impianto, mandata impianto, linea elettrica e termostato ambiente. Questa parte del manuale serve a evitare errori di predisposizione che renderebbero difficoltoso il collegamento o comprometterebbero la corretta manutenzione.
Gli allacciamenti idraulici contengono raccomandazioni per evitare vibrazioni e rumori nell’impianto. Il manuale suggerisce di evitare tubazioni con diametri ridotti, curve strette e riduzioni importanti di sezione. Raccomanda anche un lavaggio caldo dell’impianto per eliminare impurità provenienti da tubi e radiatori, soprattutto se potrebbero danneggiare il circolatore. Per l’acqua sanitaria, se la pressione della rete supera 3 bar, occorre installare un riduttore di pressione. Il manuale consiglia anche un trattamento dell’acqua in presenza di durezza elevata. Nel circuito di riscaldamento, la valvola di sicurezza della caldaia deve essere collegata a un imbuto di scarico, perché se non viene collegata e interviene allagando il locale, il costruttore non si considera responsabile. Le tubazioni dell’impianto idrico e di riscaldamento non devono essere usate come presa di terra elettrica.
Il riempimento dell’impianto avviene aprendo le valvole di sfogo dei radiatori, aprendo gradualmente il rubinetto di caricamento impianto e verificando che le valvole automatiche di sfogo aria funzionino correttamente. Le valvole dei radiatori devono essere chiuse quando esce acqua. La pressione deve raggiungere circa 1,5 bar. Dopo il riempimento si richiude il rubinetto di carico e si sfiata nuovamente l’impianto attraverso le valvole dei radiatori. Il manuale segnala che, se l’installazione avviene in locali dove la temperatura può scendere sotto 0 °C, è consigliabile riempire l’impianto con soluzione antigelo. L’allacciamento gas deve essere eseguito da personale abilitato e deve rispettare norme e prescrizioni vigenti. Il tecnico deve verificare la pulizia interna delle tubazioni gas, la portata della linea, la tenuta interna ed esterna dell’impianto, la corretta sezione della tubazione, la corrispondenza del gas distribuito con quello previsto per la caldaia, e la presenza di un rubinetto di intercettazione a monte dell’apparecchio. Il manuale obbliga a interporre una guarnizione a battuta di misura e materiale adeguati per collegare l’attacco gas della caldaia alla tubazione di alimentazione; l’uso di canapa, nastro in teflon o simili non è considerato idoneo. Per il funzionamento a GPL è necessaria l’installazione di un riduttore di pressione a monte.
Gli allacciamenti elettrici richiedono il rispetto della polarità linea-neutro e il collegamento a una rete 230 V 50 Hz. Il manuale raccomanda di mettere a monte dell’apparecchio un interruttore bipolare e vieta l’uso di adattatori, prese multiple e prolunghe. La sicurezza elettrica è raggiunta solo se l’apparecchio è correttamente collegato a un efficace impianto di terra. Il termostato ambiente si collega eliminando il ponte sui morsetti della morsettiera, facendo passare i cavi attraverso il punto previsto nel pannello comandi e inserendoli nei morsetti dedicati. Il manuale avverte chiaramente che non bisogna inserire cavi sotto tensione sui morsetti del termostato ambiente.
La parte relativa ai camini distingue nettamente le due versioni. Per Colibrì Light 23 E, a tiraggio naturale, bisogna rispettare il collegamento alla canna fumaria secondo le norme indicate. Non si deve sporgere con il tubo di scarico all’interno della canna fumaria; il tubo deve arrestarsi prima della faccia interna. All’uscita della caldaia il tubo deve avere un tratto verticale non inferiore a due volte il diametro prima di eventuali raccordi. Dopo il tratto verticale il condotto deve avere un andamento ascendente con pendenza minima del 3% e lunghezza non superiore a 2500 mm. Per Colibrì Light 23 SE, a tiraggio forzato, il manuale fornisce indicazioni generali per l’installazione dei canali di aspirazione e scarico. Per garantire funzionalità ed efficienza, i condotti devono avere pendenza minima verso il basso o comunque una disposizione che impedisca il ritorno di condensa e acqua piovana verso l’apparecchio, oltre a proteggere dall’ingresso di agenti atmosferici. Vengono indicati posizionamenti dei terminali in funzione della portata termica, con distanze da finestre, aperture, balconi, suolo, angoli e ostacoli, e vengono riportate tipologie di scarico con tubi separati o coassiali. Per gli scarichi separati il manuale indica una configurazione di aspirazione in base alle perdite dei tratti, mentre per il coassiale viene rappresentato lo sviluppo massimo con configurazioni orizzontali e verticali.
La sezione regolazione e manutenzione è destinata solo a personale qualificato. Per accedere ai dispositivi di regolazione bisogna rimuovere pannelli e griglie seguendo una procedura indicata, poi eseguire le regolazioni e infine ripristinare il mantello. La sezione gas spiega che la caldaia è già tarata in fabbrica per il tipo di gas indicato, ma prima di ogni regolazione occorre controllare pressione e portata gas, e per controllarle la caldaia deve essere in funzione. La regolazione di potenza massima e minima in produzione sanitaria richiede l’apertura di un rubinetto di acqua calda alla massima portata, il controllo della pressione al bruciatore e l’eventuale intervento sul modulatore della valvola gas. Dopo ogni regolazione, l’organo di regolazione della valvola deve essere sigillato. Il manuale segnala anche la possibilità di trasformazione gas, da metano a GPL o da GPL a metano, sostituendo gli ugelli e modificando ponticelli sulla scheda, ma queste operazioni devono essere eseguite esclusivamente da personale qualificato.
La sezione idraulica descrive la regolazione della portata di acqua sanitaria. Dopo la taratura del gas, è possibile regolare la portata dell’acqua sanitaria aprendo un rubinetto alla massima portata, imponendo l’uscita del rubinetto nella posizione tutta aperta e agendo sulla vite di regolazione. Lo svuotamento dell’impianto si effettua chiudendo il rubinetto di carico, collegando un tubo in gomma all’apposito scarico, aprendo il rubinetto di scarico e richiudendolo al termine. La sezione elettrica spiega alcune regolazioni sulla scheda di modulazione. Nei modelli Colibrì Light sono presenti ponti sulla scheda che modificano il comportamento della caldaia: un ponte mantiene una modulazione digitale che autolimita la rampa di riscaldamento e si autoregola in base alle variazioni impiantistiche; un altro ponte inserito imposta tre minuti di ritardo alla riaccensione dopo il superamento della temperatura impostata; un altro ponte, se disinserito, disabilita la pompa lato riscaldamento, restando però attivo nelle funzioni antigelo, antibloccaggio e sicurezza alta temperatura sanitaria.
Le avvertenze per la manutenzione stabiliscono che manutenzione e trasformazione gas devono essere eseguite da personale abilitato almeno ogni anno. Il manuale descrive una manutenzione accurata come motivo di risparmio e sicurezza. Le operazioni da verificare comprendono rimozione di ossidazioni del bruciatore, pulizia dello scambiatore e degli elettrodi, controllo di accensione, spegnimento e funzionamento, controllo di tenuta dei raccordi gas e acqua, controllo del consumo gas alla potenza massima e minima, verifica dei dispositivi di sicurezza, controllo dei parametri di regolazione, verifica del buon funzionamento del condotto di scarico fumi, assenza di ostruzioni, lubrificazione eventuale dei rubinetti solo se non sono specificamente destinati a gas, e pulizia della pannellatura solo con acqua saponata, evitando diluenti. Alla fine delle operazioni di controllo e manutenzione, l’operatore deve redigere e sottoscrivere un rapporto da rilasciare al responsabile dell’impianto.
Le istruzioni per l’uso cominciano con le avvertenze per la messa in servizio. La prima accensione deve essere eseguita da personale qualificato, che deve verificare che i dati di targa corrispondano alle reti di alimentazione elettrica, idrica e gas, che la taratura del bruciatore sia compatibile con la potenza della caldaia, che il corretto tiraggio o evacuazione dei fumi avvenga secondo normativa, e che siano garantite aerazione e manutenzione quando la caldaia è racchiusa in mobili. Nei consigli utili, il manuale distingue i due modelli. Il modello 23 E è dotato di termostato tiraggio camino, che interviene se si verifica un ritorno in ambiente dei prodotti della combustione; questo dispositivo non deve mai essere messo fuori servizio. Se interviene ripetutamente, bisogna controllare il camino e la ventilazione del locale. Il modello 23 SE è dotato di pressostato fumi, che evita l’accensione in caso di evacuazione non corretta; se interviene ripetutamente, bisogna rivolgersi all’assistenza.
I comandi della caldaia comprendono rubinetto gas, selettore estate/inverno/spento, termostato sanitario, termostato caldaia, manometro e termometro. Per accendere, bisogna aprire il rubinetto gas e portare il selettore nella posizione opportuna, estate o inverno. Per spegnere si ruota il selettore in posizione centrale di spento; se la caldaia resta inutilizzata a lungo, bisogna chiudere anche il rubinetto gas. In funzionamento estivo si seleziona la posizione estate e si regola il termostato sanitario alla temperatura desiderata. Il bruciatore si accende automaticamente a ogni richiesta di acqua calda sanitaria. In inverno si seleziona la posizione inverno, si regola il termostato caldaia alla temperatura desiderata e si regola il termostato sanitario. Se è presente un termostato ambiente, questo controlla il riscaldamento. Se la caldaia va in blocco, il manuale indica di attendere qualche secondo, ruotare il selettore in posizione di sblocco per ritentare l’accensione e poi rilasciarlo; il selettore ritorna automaticamente nella posizione iniziale.
Il manuale specifica che la pressione dell’acqua in caldaia è indicata dal manometro e la temperatura dal termometro. Se la pressione scende sotto 0,5 bar, la caldaia si blocca e occorre chiamare il centro assistenza per ripristinare il riempimento. La pressione a freddo dell’impianto deve essere normalmente compresa tra 1 e 1,5 bar. I segnali della caldaia comprendono una spia di blocco, che si accende quando viene rilevata una situazione anomala, come mancanza gas, bruciatore non acceso regolarmente, fiamma spenta inaspettatamente o intervento del termostato fumi per evacuazione non corretta. In alcuni casi il selettore può essere riportato nella posizione di sblocco per tentare il ripristino, ma se la situazione si ripete bisogna chiamare un tecnico.
La protezione antigelo accende la caldaia quando la temperatura dell’acqua del circuito di riscaldamento scende sotto 6 °C e la spegne quando raggiunge 30 °C. La sezione sul mancato funzionamento distingue casi pratici. Se il bruciatore non si accende, bisogna controllare che il termostato ambiente richieda calore, che ci sia alimentazione elettrica, che non sia accesa la spia di blocco e che la pressione non sia inferiore a 0,5 bar. Se scarseggia la produzione di acqua sanitaria, occorre verificare che il selettore temperatura non sia troppo basso, far controllare la regolazione della valvola gas e far verificare lo scambiatore, che potrebbe essere parzialmente ostruito. In zone con acqua particolarmente dura è consigliabile installare un dispositivo anticalcare all’ingresso dell’acqua sanitaria, scelto secondo le norme vigenti. Il manuale conclude ricordando di non intervenire personalmente su circuito elettrico, circuito idraulico o circuito gas, di usare solo accessori originali, di controllare spesso la pressione, di non lasciare la caldaia inutilmente inserita quando non viene usata a lungo, di non esporla a vapori del piano cottura, di non bagnarla con spruzzi d’acqua, di non appoggiare oggetti sopra l’apparecchio e di vietarne l’uso a bambini o persone inesperte. In sintesi, il manuale Baltur Colibrì Light 23 E e 23 SE presenta una caldaia compatta ma tecnicamente impegnativa, che richiede installazione a norma, corretta evacuazione fumi, controllo della pressione, manutenzione annuale e uso prudente dei comandi, distinguendo con precisione ciò che può fare l’utente da ciò che deve essere riservato a un tecnico abilitato.

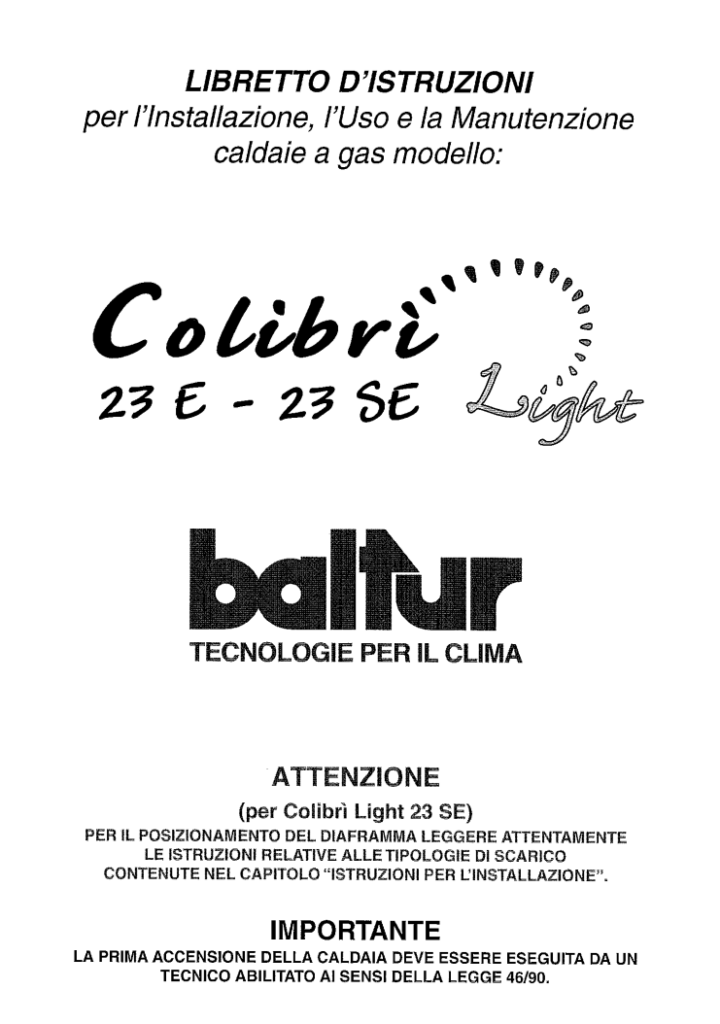

Manuale di Istruzioni Caldaia Baltur Colibrì 23 E – 23 SE PDF
Per facilitare l’utilizzo e la corretta manutenzione della caldaia Baltur Colibrì 23 E – 23 SE, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Il documento contiene tutte le informazioni necessarie per l’installazione, l’uso quotidiano, la risoluzione dei problemi più comuni e le operazioni di manutenzione ordinaria, permettendo così di sfruttare al meglio le funzionalità dell’apparecchio in totale sicurezza. Scaricare il manuale è semplice e gratuito: di seguito troverai il link diretto per ottenere il file completo.
