In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per i condizionatori Baltur delle serie BC, BSC, BSD, BSX e RCI2. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo corretto e la manutenzione degli apparecchi, oltre a utili consigli per ottimizzare le prestazioni e risolvere eventuali problemi. Consultando questo documento, potrai sfruttare al meglio le funzionalità del tuo condizionatore, garantendone efficienza e durata nel tempo.
Cosa Troverai nel Manuale Utente Condizionatore Baltur BC – BSC – BSD – BSX – RCI2
Il manuale “Climatizzatori serie linea commerciale Baltur BC – BSC – BSD – BSX – RCI2” è un manuale tecnico del 2016 dedicato a una gamma di climatizzatori commerciali con refrigerante R410A, composta da unità interne di diverso tipo e da unità esterne universali abbinate. Non è un manuale d’uso semplificato per l’utente domestico, ma un documento tecnico pensato soprattutto per progettisti, installatori, manutentori e centri assistenza, perché contiene dati dimensionali, schemi elettrici, indicazioni di cablaggio, grafici di distribuzione dell’aria, livelli acustici, caratteristiche delle unità interne ed esterne, indicazioni di installazione e una parte finale dedicata al sistema dei comandi elettrici e alla diagnosi dei malfunzionamenti. La copertina identifica chiaramente la famiglia come “Climatizzatori serie linea commerciale” e cita le sigle BC, BSC, BSD, BSX e RCI2, che nel manuale corrispondono a combinazioni di unità esterne e unità interne di varie configurazioni. Il documento avverte inoltre che specifiche, progetti e informazioni possono essere modificati senza preavviso per migliorare i prodotti, quindi i dati devono essere considerati istruzioni tecniche riferite alla versione del manuale e sempre verificati con il modello effettivamente installato.
La prima parte del manuale serve a orientare l’installatore nella gamma. Le unità interne sono classificate per tipologia e capacità, con valori espressi in migliaia di Btu/h. Le famiglie principali sono l’impianto a cassetta ultrasottile, l’impianto canalizzabile, l’impianto a soffitto-pavimento, la cassetta compatta a quattro vie, la console, l’unità a pavimento di tipo M e quella a pavimento di tipo GA. Tutte queste versioni sono indicate come apparecchi per raffreddamento e riscaldamento, quindi la logica è quella di sistemi a pompa di calore, non soltanto di raffrescamento estivo. Le unità esterne universali sono indicate con modelli come BC 50 RCI2, BC 70 RCI2 e BC 90 RCI2, abbinate a unità interne come BSC, BSD e BSX nelle taglie corrispondenti. La tabella segnala anche il tipo di compressore, indicato come rotativo, e la marca GMCC. Questa parte è utile perché consente di capire quali unità interne possono essere accoppiate a una determinata unità esterna e impedisce abbinamenti impropri tra potenze o tipologie non compatibili.
Il manuale mostra poi l’aspetto esterno dei principali componenti. Le immagini distinguono le unità interne a cassetta ultrasottile, canalizzabile, soffitto-pavimento e cassetta compatta a quattro vie. Le unità esterne sono rappresentate in due configurazioni principali: con ventilatore singolo e con doppio ventilatore. Questa distinzione non è solo estetica, perché il numero di ventilatori e la dimensione dell’unità esterna sono collegati alla potenza, alla portata d’aria e alla capacità di smaltire o assorbire calore. L’installatore deve quindi considerare sia l’ingombro sia la ventilazione esterna, lasciando spazio sufficiente per il corretto scambio termico e per la manutenzione.
La parte dedicata all’impianto a cassetta ultrasottile descrive una soluzione pensata per installazione nel controsoffitto, con pannello visibile in ambiente e corpo macchina nascosto. Una caratteristica centrale è la pompa di scarico integrata, progettata per garantire l’evacuazione affidabile dell’acqua di condensa. Il manuale spiega che la struttura è stata migliorata per rendere più comoda la riparazione o la sostituzione della pompa. Questo punto è importante perché nelle unità a cassetta la condensa non sempre può defluire solo per gravità: spesso deve essere sollevata fino a una tubazione di scarico. Una pompa integrata riduce il rischio di ristagni, gocciolamenti e allarmi di livello acqua, ma deve essere accessibile per manutenzione. Il manuale segnala anche la presenza di morsetti di serie per il collegamento di una spia di allarme e di un comando on-off a lunga distanza. Ciò permette di integrare l’unità in sistemi di supervisione o in ambienti commerciali dove può essere necessario spegnere, avviare o segnalare anomalie da una posizione remota.
Le dimensioni della cassetta ultrasottile sono presentate con disegni tecnici in millimetri. Le tavole indicano ganci di installazione, lato gas, lato liquido, pannello, foro di scarico, porta di collegamento cablaggio, ingresso e coperchio per test, scatola elettrica e foro di servizio per la pompa di scarico. I modelli BSC 50 SRCI2, BSC 70 SRCI2 e BSC 90 SRCI2 sono riportati con quote specifiche. La pagina sulle misure di installazione richiede spazi liberi attorno all’unità, con indicazioni superiori a 1000 mm sui lati rappresentati, così da garantire distribuzione dell’aria e accessibilità. Gli schemi elettrici della cassetta mostrano sensori di temperatura ambiente, tubazioni intermedie ed esterne, sensore livello acqua, scheda principale interna, modulo di azionamento del motore CC, collegamenti al filocomando, pannello display, telecomando, uscita allarme, bus di comunicazione con unità esterna e bus per eventuale controllo centralizzato. In pratica, il manuale evidenzia che l’unità non è solo un ventilatore con batteria di scambio, ma un dispositivo elettronico completo, capace di comunicare, ricevere comandi e segnalare anomalie.
Per la cassetta ultrasottile vengono riportati anche grafici di distribuzione della velocità dell’aria, separati tra raffreddamento e riscaldamento. I grafici mostrano come il flusso si distribuisce in funzione dell’altezza e della distanza orizzontale, per modelli da 18-24K e da 30-42K. Questi diagrammi aiutano il progettista a scegliere la posizione corretta nel locale. In raffreddamento, l’aria tende a essere distribuita lungo il soffitto e poi a scendere gradualmente; in riscaldamento, invece, la gestione del getto deve compensare la tendenza dell’aria calda a salire. I livelli di emissione acustica sono misurati con microfono a 1,4 m e sono indicati per velocità alta, media e bassa. Per esempio, le unità BSC 50, 70 e 90 hanno valori di potenza sonora e pressione sonora differenti, con il modello più grande più rumoroso. Anche le specifiche di potenza e cablaggio sono riportate: per alcune taglie è prevista alimentazione monofase 220-240 V a 50 Hz, per altre trifase 380-420 V a 50 Hz; vengono indicati cavi di alimentazione, interruttore o fusibile e cavi di collegamento tra unità interna ed esterna, distinguendo segnale elettrico debole e segnale elettrico forte.
La sezione dell’impianto canalizzabile riguarda unità interne pensate per essere nascoste in controsoffitto o vano tecnico e collegate a canali d’aria. Il manuale sottolinea la manutenzione semplice: il filtro, se presente come accessorio opzionale, può essere estratto anche quando è montato posteriormente o inferiormente, mentre motore e ventilatore centrifugo possono essere sostituiti rimuovendo il pannello ventilato e una parte dell’alloggiamento. Questa struttura è importante perché le unità canalizzabili sono spesso installate in punti meno accessibili rispetto alle unità a parete o a soffitto; una manutenzione difficile porterebbe facilmente a filtri sporchi, calo di portata e rendimento peggiore. Il documento descrive anche porte riservate per on-off remoto e controllo centrale, utili per hotel, uffici, negozi o edifici in cui più unità devono essere gestite da un sistema unico.
Un’altra caratteristica delle unità canalizzabili è la scheda display integrata. Il manuale spiega che l’unità può essere comandata da un controller cablato e che la scatola elettrica contiene una scheda display con ricevitore. Il display può essere estratto e posizionato altrove, anche a distanza di 2 metri, e l’unità è dotata di telecomando. Sia il controller cablato sia la scheda display possono visualizzare codici errore o codici di produzione quando i chip rilevano un guasto. Questo rende più semplice la diagnosi, soprattutto quando la macchina è nascosta nel controsoffitto e non è possibile vedere direttamente indicatori interni. Il manuale descrive anche la possibilità di combinazione di due unità interne con una unità esterna, realizzando sistemi doppi. In tali configurazioni è fondamentale rispettare le combinazioni di potenza e i collegamenti elettrici e frigoriferi previsti, perché le unità interne devono lavorare in modo coordinato.
Per le unità canalizzabili, il manuale fornisce disegni dimensionali con ingresso aria dal lato posteriore o inferiore, filtro opzionale, scatola comandi elettrici, aspirazione aria fresca, tubazioni di scarico, ganci di installazione, tubazioni gas e liquido. Vengono indicate misure per l’installazione, inclusa la necessità di una bocca di controllo di 600 x 600 mm e spazi minimi come 200 mm o 300 mm per manutenzione e installazione. Tutte le unità interne canalizzabili sono dotate di foro per collegare un condotto di rinnovo aria, con dimensioni diverse in base al modulo. Questa parte evidenzia una funzione tipica degli impianti commerciali: oltre al ricircolo dell’aria interna, può essere prevista una quota di aria fresca esterna, da dimensionare e canalizzare correttamente.
Le unità canalizzabili hanno un capitolo specifico sulla pressione statica. I grafici mostrano la relazione tra pressione statica esterna e volume d’aria per velocità alta, media e bassa, su modelli come BSD 50, BSD 70 e BSD 90 RCI2. Questa è una delle parti più tecniche del manuale: in un impianto canalizzato, il ventilatore deve vincere le perdite di carico di canali, curve, griglie, filtri e plenum. Se la pressione statica disponibile è insufficiente, la portata d’aria reale diminuisce, il comfort peggiora, la batteria può lavorare fuori condizioni e il sistema può diventare rumoroso. Il manuale consente quindi di scegliere la velocità e la configurazione in base alla rete di canali prevista. I livelli acustici sono misurati considerando scarico e aspirazione canalizzati, con microfono a 1,4 m; anche qui vengono dati valori per le tre velocità. Le specifiche di potenza e il cablaggio ripetono la distinzione tra alimentazione monofase per modelli da 5-7 kW e trifase per modelli da 9 kW, con cavi schermati a due poli per il segnale debole e cavi a tre poli per il segnale forte.
La parte sull’impianto a soffitto e pavimento descrive unità interne della famiglia BSX, installabili sia a soffitto sia a pavimento. Il manuale evidenzia il nuovo design, l’installazione più comoda e la possibilità di montaggio anche in un angolo del soffitto quando non è possibile installare l’unità al centro a causa di strutture esistenti, per esempio impianti di illuminazione. Una caratteristica importante è il movimento automatico delle alette in due direzioni, verticale e orizzontale, per ottenere un flusso d’aria ad ampio raggio. Il direzionamento del flusso riduce la resistenza dell’aria e migliora la distribuzione, indipendentemente dalla posizione dell’unità. Il ventilatore ha tre velocità e il manuale descrive anche una nuova vaschetta di scarico in schiuma con superficie interna rivestita in plastica. L’unità può essere gestita con telecomando e, opzionalmente, con comando cablato.
Le dimensioni dei modelli BSX 50-70 RCI2 e BSX 90 RCI2 sono indicate con quote di lunghezza, altezza, profondità e fori per scarico, aspirazione aria fresca, porta cablaggio, braccio sospeso e foro tubazione refrigerante. Le misure di installazione richiedono spazi minimi laterali e posteriori, ad esempio distanze di almeno 35 mm su alcuni lati e 100 mm dal lato rappresentato, per evitare ostacoli al flusso e permettere interventi. Gli schemi elettrici mostrano scheda principale interna, motori, modulo di azionamento, collegamenti al bus dell’unità esterna, filocomando, telecomando, uscita allarmi, sensori T1, T2 e T2B, pannello display, pompa e reattore. Anche qui il sistema è elettronico e comunicante. I livelli acustici sono riportati in due configurazioni, soffitto e pavimento, con microfono posizionato a distanze definite. Il modello BSX 50 è meno rumoroso, mentre BSX 70 e BSX 90 hanno valori maggiori, coerenti con le rispettive potenze.
Una parte molto utile del manuale per le unità a soffitto-pavimento riguarda i grafici di velocità dell’aria e distribuzione della temperatura. Sono riportati dati di riferimento per modelli BSX 50, BSX 70 e BSX 90, con installazione a soffitto o a pavimento e angoli di scarico di 17° e 50°. I grafici distinguono raffreddamento e riscaldamento e mostrano come varia la velocità del flusso e la temperatura nello spazio, fino a distanze orizzontali di diversi metri e altezze di circa 3 metri. Questi diagrammi aiutano a capire che la posizione dell’unità e l’angolo delle alette influiscono molto sulla percezione del comfort. In raffreddamento è spesso preferibile distribuire l’aria senza colpire direttamente le persone; in riscaldamento è utile orientare il flusso in modo che l’aria calda non resti stratificata in alto. Il manuale, quindi, non si limita a dire dove montare l’apparecchio, ma fornisce dati per prevedere il comportamento reale dell’aria in ambiente.
La parte sulle unità esterne, anche se nel testo disponibile è meno visibile della parte sulle unità interne, appartiene alla struttura principale del manuale e serve a descrivere le macchine BC RCI2 abbinate alle diverse unità interne. L’unità esterna contiene compressore rotativo, ventilatore o ventilatori, batteria di scambio, scheda di controllo e collegamenti frigoriferi ed elettrici. Nei sistemi a pompa di calore, l’unità esterna ha il compito di espellere calore in raffreddamento e assorbirlo dall’aria esterna in riscaldamento. Per questo il suo posizionamento deve consentire aspirazione e scarico aria senza ricircolo, protezione da ostacoli e accesso per manutenzione. Il manuale include anche parti sui collegamenti frigoriferi, sul cablaggio e sui sistemi di controllo, perché la comunicazione tra unità interna ed esterna è essenziale per il funzionamento inverter e per la diagnostica.
La parte di installazione, collocata dopo la descrizione delle unità, va letta come una guida alla corretta posa del sistema. Un climatizzatore commerciale non può essere installato semplicemente collegando alimentazione e tubi: occorre rispettare distanze, quote, drenaggi, tubazioni frigorifere, isolamento, pendenze, passaggi elettrici e compatibilità tra unità. Lo scarico condensa è uno degli aspetti ricorrenti: cassette, canalizzati e soffitto-pavimento hanno fori di scarico, pompe o predisposizioni che devono essere collegate con tubazioni adeguate per evitare ritorni d’acqua, perdite e blocchi. Anche il cablaggio in loco è trattato con schemi specifici per alimentazione monofase e trifase. Il manuale distingue il cavo schermato a due poli per la comunicazione e i cavi di potenza, indicando sezioni come 3 x 2,5 mm² o 5 x 2,5 mm² per le alimentazioni principali, e sezioni minori per segnali e collegamenti tra unità.
L’ultima parte del manuale riguarda il sistema dei comandi elettrici e la diagnosi. La struttura dei controlli comprende telecomando, comando cablato, display integrati, bus di comunicazione, impostazioni tramite interruttori o selettori sulla scheda, funzioni di riavvio automatico, compensazione di temperatura, indirizzamento rete, controllo centralizzato e segnali di allarme. In caso di malfunzionamento, il manuale prevede codici e procedure di verifica. La sezione sui guasti delle unità esterne cita, per esempio, malfunzionamenti legati al chip EEPROM del compressore, errori di velocità compressore, protezioni di velocità zero e protezioni sincrone. In questi casi il manuale orienta il tecnico verso controlli come spegnere e riaccendere dopo un certo intervallo, verificare installazione e schede, e sostituire la scheda di azionamento compressore se il problema persiste. Questa parte non è destinata all’utente comune, ma a personale tecnico, perché coinvolge elettronica di potenza, comunicazione tra schede e componenti del compressore.

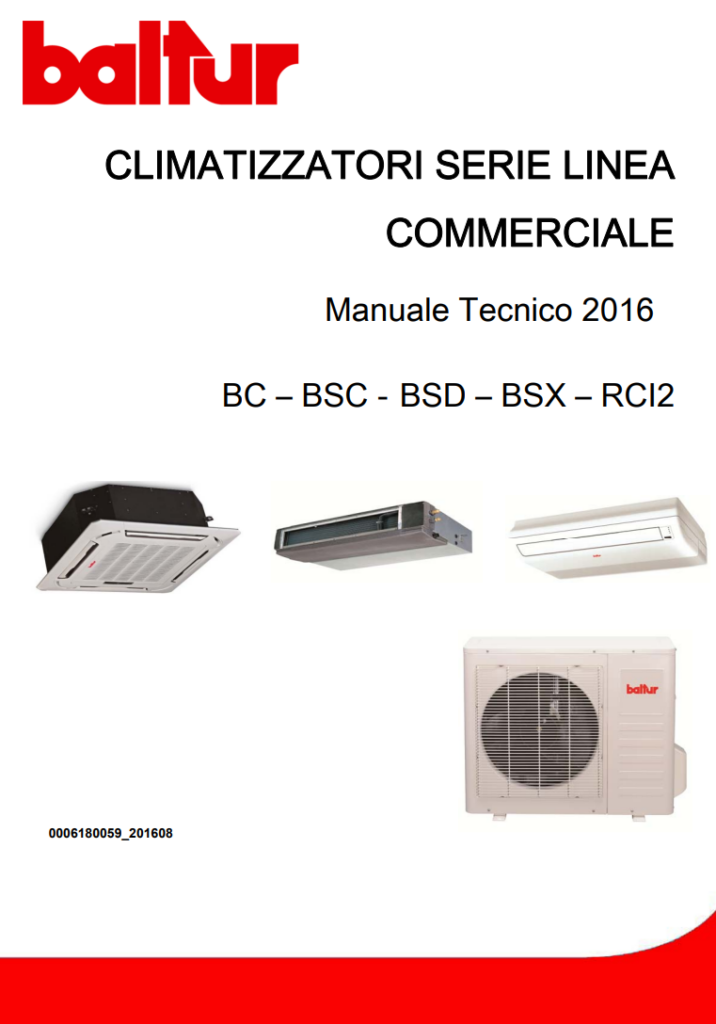

Manuale di Istruzioni Condizionatore Baltur BC – BSC – BSD – BSX – RCI2 PDF
Per facilitare l’utilizzo e la manutenzione del vostro condizionatore Baltur, mettiamo a disposizione il manuale di istruzioni in formato PDF. Questo documento fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto e la risoluzione dei problemi dei modelli BC, BSC, BSD, BSX e RCI2. Scaricando il manuale, avrete accesso a guide dettagliate, schemi tecnici e consigli utili per ottimizzare le prestazioni del vostro apparecchio.
