In questa pagina è possibile scaricare il manuale di istruzioni in formato PDF per il Comando Tapparella Connesso BTicino Living Now K4027C. Il documento fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, garantendo così un’esperienza d’uso semplice e sicura. Grazie al manuale ufficiale, potrai consultare rapidamente schemi, funzioni e suggerimenti utili per integrare il comando tapparella nella tua abitazione smart.
Cosa Troverai nel Manuale Utente Comando Tapparella Connesso BTicino Living Now K4027C
Il manuale del comando tapparella connesso BTicino Living Now K4027C descrive un dispositivo che, pur avendo un ingombro molto ridotto e un aspetto esterno essenziale, svolge una funzione centrale nell’automazione domestica moderna: permette di comandare una tapparella sia localmente sia da remoto, integrandosi con l’ecosistema connesso BTicino e sfruttando la comunicazione Zigbee per dialogare con altri dispositivi compatibili. Il documento è una scheda tecnica piuttosto compatta, ma contiene tutte le informazioni fondamentali per capire a cosa serve il prodotto, con quali motori è compatibile, come deve essere installato, quali limiti elettrici bisogna rispettare e quali caratteristiche costruttive ne definiscono l’affidabilità. Proprio perché il manuale è molto sintetico, il suo contenuto va letto come una guida pratica e tecnica allo stesso tempo: non racconta una lunga esperienza d’uso, ma fornisce in modo concentrato i dati necessari per collocare correttamente il K4027C dentro un impianto reale e per capirne il ruolo.
La prima idea chiave che emerge dal manuale è che il K4027C non è un semplice interruttore per tapparelle, ma un comando tapparella connesso. Questa definizione è importante, perché significa che il dispositivo non si limita ad aprire o chiudere una tapparella con un comando locale, ma è progettato per essere usato anche a distanza. Il documento spiega infatti che può comandare una tapparella localmente oppure da remoto e che può essere associato a uno o più comandi wireless. In altre parole, il K4027C è un elemento di comando capace di entrare in una rete di dispositivi coordinati, rendendo possibile una gestione più flessibile del serramento, per esempio tramite pulsanti senza fili, scenari o funzioni smart dell’impianto domotico. Questo aspetto distingue nettamente il prodotto da un normale comando meccanico o da un semplice deviatore motorizzato, perché introduce un livello di intelligenza e di comunicazione che appartiene alla logica della casa connessa.
Il manuale chiarisce subito anche il campo di compatibilità, e questo è uno dei passaggi più importanti per capire se il dispositivo sia adatto o meno a un determinato impianto. Il K4027C è dichiarato compatibile con tutti i motori per tapparelle standard, purché siano dotati di fine corsa meccanico o elettronico e purché la loro potenza rientri nel limite massimo indicato, cioè 500 VA. Questa specifica fa capire che il comando non gestisce motori speciali o logiche proprietarie, ma si rivolge al grande mondo delle tapparelle motorizzate tradizionali. Tuttavia il manuale aggiunge subito una limitazione altrettanto importante: il dispositivo non è compatibile con i motori per tapparelle radiocomandati o con quelli comandati a impulsi. Questo significa che il K4027C è pensato per lavorare con motori controllati da un commutatore tapparella cablato che commuta la stessa alimentazione del motore, e non con motori che hanno già una loro logica radio interna o che si aspettano impulsi di comando brevi anziché una vera commutazione delle linee di alimentazione. Questa precisazione è decisiva, perché evita installazioni improprie e chiarisce che il prodotto non deve essere visto come un adattatore universale per qualsiasi tipo di motore.
Un altro punto molto rilevante del manuale riguarda il neutro. Il documento evidenzia con una nota esplicita che è necessaria la connessione al neutro. Questo dettaglio, che può sembrare secondario a chi non ha familiarità con il tema, in realtà è fondamentale in fase di installazione. Molti comandi tradizionali possono essere inseriti in circuiti in cui il neutro non arriva alla scatola del comando, ma nel caso del K4027C il neutro è indispensabile per il funzionamento del dispositivo. Questo perché non si tratta soltanto di commutare un contatto, ma di alimentare una elettronica interna che gestisce la connessione, il controllo del motore e la comunicazione Zigbee. In pratica, il manuale avverte l’installatore che prima di scegliere questo comando occorre verificare che la scatola da incasso disponga del neutro, altrimenti il montaggio non sarà possibile o richiederà una modifica dell’impianto.
Dal punto di vista della forma e dell’ingombro, il manuale presenta il K4027C come un meccanismo da un modulo, il che lo rende molto compatto e coerente con la filosofia della serie Living Now. Le dimensioni indicate sono di 45 millimetri in altezza, 22 in larghezza, 35 in profondità del corpo e 7 millimetri per la parte frontale aggiuntiva, misure che confermano la natura molto raccolta del dispositivo. Il documento riporta anche i codici delle cover compatibili, distinguendo le finiture bianco, sabbia e nero attraverso i codici KW32, KM32 e KG32, anche nelle versioni M2. Questo significa che il comando è pensato per integrarsi esteticamente nella gamma Living Now e che la parte funzionale e quella estetica seguono la logica modulare tipica BTicino: da un lato il meccanismo K4027C, dall’altro la cover coordinata scelta in base alla finitura dell’impianto. È una caratteristica importante soprattutto nei contesti residenziali in cui l’aspetto della placca e dei comandi ha un peso non trascurabile.
La descrizione del funzionamento fisico del prodotto è molto essenziale ma sufficiente a capire la logica di utilizzo. Il manuale mostra la presenza di un pulsante di comando, di un indicatore LED e di un tasto RESET nascosto usato per tornare alle impostazioni di fabbrica. Il pulsante di comando è naturalmente l’elemento con cui si interagisce localmente per impartire l’ordine alla tapparella. Il LED, come specifica il documento, è utile durante l’installazione, quindi svolge soprattutto una funzione di supporto per il tecnico o per la configurazione iniziale del dispositivo. Il tasto reset nascosto ha invece una funzione più delicata: serve a cancellare la configurazione esistente e a riportare il comando alla condizione originale di fabbrica. Questo è tipico dei dispositivi connessi, nei quali l’elettronica interna può essere associata, configurata e integrata in reti o scenari, e per i quali può essere necessario, in caso di sostituzione, problemi o riconfigurazioni, ripartire da zero. Anche se il manuale non si dilunga sulla sequenza operativa del reset, la sua presenza è già un segnale del fatto che il K4027C non è un puro organo elettromeccanico, ma un dispositivo intelligente con memoria di configurazione.
La parte sul collegamento è molto sintetica, ma contiene informazioni decisive. Il morsetto è a vite, con capacità di 1 x 2,5 mm² oppure 2 x 1,5 mm². La lunghezza di spellatura richiesta è di 7 millimetri e il cacciavite consigliato è un piatto da 3 millimetri. Questa precisione è tipica delle schede tecniche ben fatte, perché aiuta a evitare errori di cablaggio o serraggio che potrebbero compromettere l’affidabilità del contatto nel tempo. Il fatto che il morsetto accetti anche due conduttori da 1,5 mm² permette di intuire che il dispositivo può essere inserito in una linea con continuità di cablaggio, per esempio quando si deve entrare e uscire dalla scatola con la stessa linea. Anche se il manuale non mostra in questo estratto uno schema dettagliato di cablaggio del motore, la descrizione dell’impiego chiarisce che il comando lavora con motori tapparella standard controllati da commutazione cablata della stessa alimentazione del motore. Questo significa che il dispositivo si inserisce nel circuito come elemento di comando della salita e della discesa, rispettando la logica tradizionale dei motori per tapparelle con fine corsa integrato.
Le caratteristiche meccaniche e dei materiali aiutano a inquadrare meglio il livello di robustezza del prodotto. Il manuale dichiara un grado di robustezza IK04 e una protezione IP20 per il prodotto assemblato. Questo significa che il comando è pensato per uso interno in ambienti ordinari, dove non è richiesta una protezione specifica contro acqua o polvere importante, e che la resistenza agli urti è adeguata a un uso civile ma non a contesti particolarmente gravosi. La custodia del meccanismo è in policarbonato, senza alogeni, resistente ai raggi UV e autoestinguente. Il documento precisa anche i livelli di resistenza al filo incandescente: 850 °C per 30 secondi per le parti isolanti che mantengono in posizione le parti in tensione e 650 °C per 30 secondi per gli altri componenti isolanti. Questi dati non sono semplici formalità normative, ma indicano che il prodotto è costruito con materiali conformi ai requisiti di sicurezza tipici degli apparecchi modulari da impianto domestico, con particolare attenzione al comportamento in caso di surriscaldamento o innesco accidentale.
Le caratteristiche elettriche sono tra gli elementi più importanti dell’intero manuale. Il K4027C lavora con tensione compresa tra 100 e 240 volt in corrente alternata e frequenza 50/60 Hz. La potenza massima comandabile è di 500 VA a 240 volt e 270 VA a 100 volt. Questo significa che il comando può essere usato in differenti contesti di alimentazione e che la soglia di carico va valutata in funzione della tensione disponibile. Il consumo in stand-by è di 1 mA, un valore molto basso che conferma la natura efficiente del dispositivo quando è a riposo. Questi dati aiutano anche a capire che il K4027C non è pensato per comandare carichi generici ad alta potenza, ma nello specifico motori di tapparella entro i limiti dichiarati. In fase di scelta del prodotto, quindi, è indispensabile verificare la potenza del motore installato e confrontarla con i valori massimi ammessi dal comando.
Particolarmente interessante è la parte dedicata alla comunicazione wireless. Il manuale dichiara che il comando utilizza tecnologia Zigbee nella banda 2,4 GHz fino a 2,4835 GHz, con livello di potenza inferiore a 20 dBm. Viene inoltre indicata una portata teorica di 200 metri in spazio non ostruito e una distanza consigliata di 10 metri tra prodotti. Questa combinazione di dati permette di comprendere due aspetti fondamentali. Il primo è che il comando non si affida a una comunicazione proprietaria oscuramente descritta, ma a uno standard diffuso nell’ambito della smart home, cioè Zigbee. Il secondo è che la portata nominale di 200 metri va letta come valore massimo in condizioni ideali, mentre la distanza di 10 metri tra prodotti suggerisce la logica di una rete mesh, in cui i dispositivi connessi possono contribuire a estendere la copertura e a mantenere una comunicazione affidabile. Il manuale, anche in poche righe, lascia intuire quindi che il K4027C non è isolato, ma fa parte di una architettura connessa in cui la disposizione fisica degli apparecchi e la qualità del segnale hanno un ruolo importante.
Le caratteristiche climatiche completano il quadro di impiego. Il dispositivo può essere conservato tra 0 °C e +45 °C e utilizzato tra +5 °C e +45 °C. Anche questo dettaglio conferma la destinazione a contesti civili interni, come scatole da incasso in ambienti domestici o similari, e non a installazioni esterne o industriali. Il manuale non presenta il prodotto come un comando universale da qualsiasi ambiente, ma come un modulo domotico da integrare all’interno di una serie civile elegante e moderna.
La seconda pagina del manuale è dedicata alla pulizia, alle normative e alle approvazioni, e anche questa parte è più significativa di quanto possa sembrare. BTicino raccomanda di pulire la superficie con un panno e di non utilizzare acetone, smacchiatori o tricloroetilene. Elenca però una serie di prodotti a cui il materiale resiste: esano secondo EN 60669-1, alcool metilico, acqua saponata, ammoniaca diluita, candeggina diluita al 10%, prodotti per la pulizia dei vetri e salviette pre-impregnate. Questa lista è utile perché aiuta a capire come mantenere il comando in buone condizioni senza danneggiare la finitura o la plastica del meccanismo. La nota finale raccomanda comunque di testare sempre prima i prodotti speciali di pulizia, e questo mostra un approccio prudente e realistico. Sul piano normativo, il manuale afferma che il prodotto è conforme con gli standard di installazione e produzione e richiama la dichiarazione di conformità alla direttiva 2014/53/EU per le apparecchiature radioelettriche. Questo è coerente con la natura Zigbee del dispositivo e conferma che il comando rientra pienamente nella categoria dei componenti elettrici e radio per la smart home.

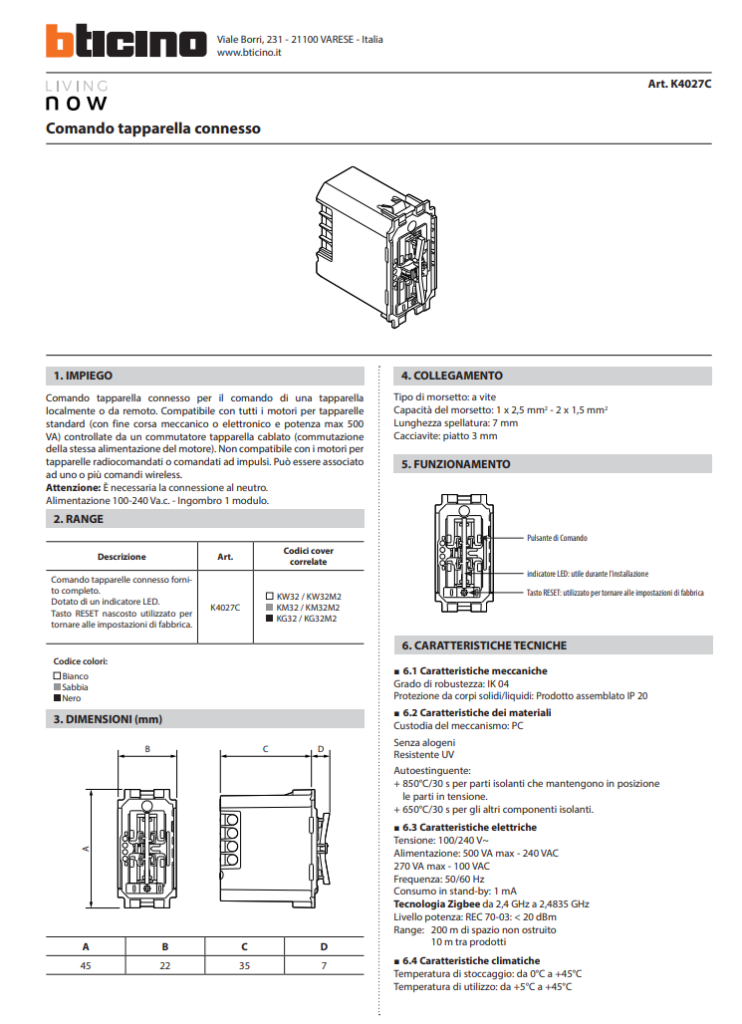

Manuale di Istruzioni Comando Tapparella Connesso BTicino Living Now K4027C PDF
Per facilitare l’installazione e l’utilizzo corretto del Comando Tapparella Connesso BTicino Living Now K4027C, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. All’interno del documento sono presenti tutte le informazioni necessarie riguardanti le caratteristiche tecniche, le modalità di configurazione e le procedure dettagliate per il collegamento e la gestione del dispositivo. Scaricando il manuale, sarà possibile consultare in modo pratico e immediato tutte le indicazioni utili per sfruttare al meglio le funzionalità del prodotto.
