In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il cronotermostato Lafayette CDS-30. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, guidando passo dopo passo sia gli utenti esperti che chi si avvicina per la prima volta a questo modello. Consultando il documento, sarà possibile risolvere dubbi sulle funzionalità, programmare correttamente il riscaldamento e garantire il massimo comfort domestico in modo semplice e sicuro.
Cosa Troverai nel Manuale Utente Cronotermostato Lafayette CDS-30

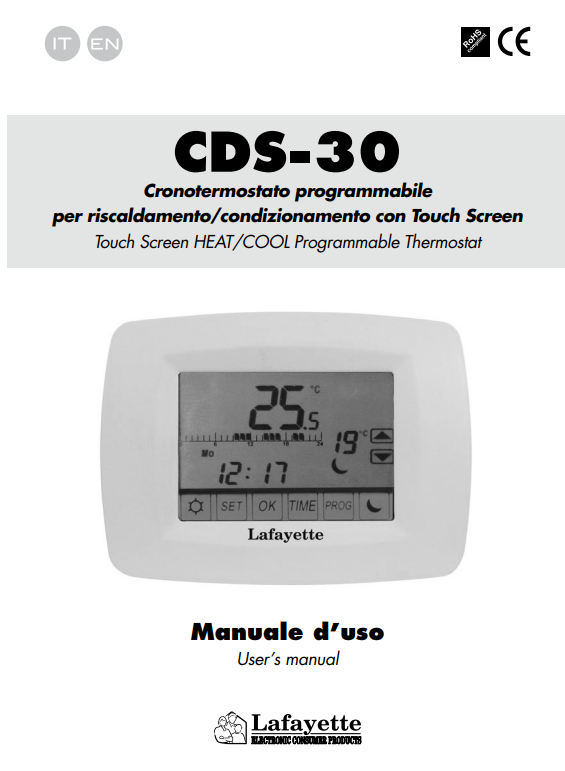

Il manuale del cronotermostato Lafayette CDS-30 descrive un dispositivo pensato per il controllo programmabile di impianti di riscaldamento e di condizionamento, con un’interfaccia touch screen che rende l’uso più moderno e immediato rispetto a un termostato tradizionale a tasti meccanici. Fin dalla copertina il documento chiarisce bene l’identità del prodotto, definendolo un cronotermostato programmabile per riscaldamento e condizionamento con touch screen. Questo dettaglio è importante perché aiuta a comprendere da subito che il CDS-30 non è un semplice regolatore on/off, ma uno strumento capace di organizzare automaticamente il funzionamento dell’impianto lungo l’arco della giornata e della settimana, alternando livelli di temperatura diversi in base agli orari scelti dall’utente. Il manuale presenta quindi il dispositivo come una soluzione domestica orientata sia al comfort sia al risparmio energetico, con una logica che punta a mantenere l’ambiente più caldo o più fresco nei momenti desiderati e a ridurre i consumi nelle fasce orarie meno importanti.
Una delle prime cose che emergono dal manuale è la struttura del display e la quantità di informazioni che il cronotermostato riesce a concentrare in uno spazio relativamente compatto. Il documento elenca con precisione le varie aree visive: l’orologio, il giorno della settimana, la visualizzazione della programmazione sulle 24 ore del giorno corrente, la temperatura ambiente, la temperatura impostata per la modalità di economia, quella impostata per la modalità di comfort, i simboli per la regolazione delle due temperature, i comandi per modificare il giorno della settimana e l’ora, l’indicatore del sistema di riscaldamento o condizionamento, il simbolo di uscita attiva, l’avviso di batteria scarica, il simbolo di regolazione dell’ora, quello di programmazione, quello di impostazione generale, il simbolo di funzionamento manuale e quello della modalità anti-congelamento. Questa descrizione è molto importante perché mostra che il CDS-30 è stato progettato per essere letto rapidamente ma in modo abbastanza ricco. Non visualizza soltanto una temperatura, ma rende visibile in ogni momento anche la logica di funzionamento in corso, il profilo orario del giorno, l’eventuale stato manuale, la presenza di una modalità speciale e lo stato del sistema controllato.
Il manuale spiega poi l’avviamento del dispositivo, che avviene tramite due batterie alcaline AA. Per iniziare a usare il cronotermostato bisogna rimuovere lo sportellino frontale e installare due pile nuove. Se tutto è corretto, lo schermo si attiva subito. Se invece il termostato non dovesse funzionare correttamente, il documento invita a verificare che le pile siano state inserite con la giusta polarità. Questa fase introduttiva è semplice ma significativa, perché chiarisce che il CDS-30 è indipendente dall’alimentazione di rete per quanto riguarda la sua elettronica di controllo, e quindi l’efficienza delle batterie è fondamentale sia per l’avvio sia per il mantenimento delle impostazioni. Più avanti il manuale ricorda infatti che, quando le batterie si stanno esaurendo, in alto sul display compare e lampeggia la scritta LOWBTY, segnalando che devono essere sostituite. Questo rende evidente che il corretto uso del cronotermostato passa anche attraverso una minima attenzione manutentiva, soprattutto per non perdere affidabilità nel comando dell’impianto.
La lettura del display viene spiegata in modo molto chiaro e rappresenta una delle parti più utili del manuale, perché permette di capire come interpretare correttamente ciò che si vede durante il funzionamento quotidiano. Il documento dice che la temperatura ambiente viene visualizzata al centro, mentre sulla destra compaiono le temperature impostate per le modalità di comfort o di economia, insieme ai relativi simboli di regolazione, quando il sistema è programmato in una di queste due condizioni. In basso si leggono l’ora e il giorno della settimana, mentre il simbolo di uscita del sistema compare quando il cronotermostato sta realmente dando comando all’impianto. Questa impostazione grafica è molto interessante, perché separa bene l’informazione “misurata”, cioè la temperatura ambiente reale, dall’informazione “impostata”, cioè quella desiderata nelle modalità operative. Il manuale fa capire che il CDS-30 è stato pensato per permettere all’utente di capire in modo intuitivo non solo quanto fa caldo o freddo in casa, ma anche quale obiettivo sta inseguendo in quel momento il cronotermostato.
L’impostazione di ora e giorno della settimana è un passaggio fondamentale, perché tutta la logica di programmazione dipende dalla corretta gestione del tempo. Il manuale spiega che bisogna premere il tasto TIME per entrare in questa modalità. In alto sul display compaiono le indicazioni TIME e SET, mentre vicino al giorno della settimana e all’orologio compaiono i simboli di regolazione. Per impostare il giorno basta premere direttamente i simboli di regolazione vicini ai giorni della settimana. Per regolare l’ora si agisce allo stesso modo sui simboli posti accanto alla visualizzazione dell’orologio. Una volta concluso, si preme OK per tornare alla schermata normale. Anche qui il manuale mette in evidenza la logica touch del prodotto: invece di usare una lunga sequenza di tasti o menu, si interviene direttamente sugli elementi che si vogliono modificare, in modo più immediato. Questa struttura rende il dispositivo relativamente intuitivo, purché si familiarizzi una volta con la disposizione delle icone.
Il centro di CDS-30 è però la programmazione degli orari, ed è la parte a cui il manuale dedica maggiore attenzione. Premendo PROG si entra nella modalità di programmazione, e in alto vengono visualizzate le indicazioni PROG e SET. Il primo passaggio consiste nell’impostare le temperature di comfort e di economia. Queste compaiono sulla destra, insieme ai rispettivi simboli di regolazione, e possono essere modificate direttamente. Una volta scelte, si preme di nuovo PROG per passare alla selezione del giorno o dei giorni da programmare. Il manuale spiega che è possibile scegliere un solo giorno oppure più giorni contemporaneamente, fino a un massimo di sette, e che i giorni selezionati useranno lo stesso programma. Questo è un dettaglio importante perché rende più comoda la gestione di routine simili, come i giorni lavorativi o il fine settimana. Il documento aggiunge anche una nota molto utile: bisogna selezionare almeno un giorno, altrimenti non si può passare alla fase successiva. Una volta scelti i giorni, premendo ancora PROG si entra nella programmazione vera e propria delle 24 ore. Qui si usa il pulsante Comfort o Economia per assegnare a ciascuna fascia oraria lo stato desiderato. La modalità Comfort viene rappresentata con un punto nero, mentre la modalità Economia appare come uno spazio bianco. L’orario mostrato indica il punto temporale che si sta modificando, e con i simboli di regolazione accanto all’ora si può avanzare o retrocedere lungo la giornata. Una volta completata la programmazione del giorno o del gruppo di giorni, si preme ancora PROG per tornare alla selezione dei giorni, e alla fine OK per salvare tutto e tornare alla modalità normale. Questa parte del manuale mostra con grande chiarezza che il cronotermostato non usa programmi numerati prefissati come altri modelli più semplici, ma permette di costruire direttamente una distribuzione oraria delle modalità comfort ed economia per ciascun giorno o gruppo di giorni.
Il manuale dedica poi una sezione molto ricca all’impostazione dei parametri, accessibile premendo SET. In alto compare l’indicazione SET e da lì si passa attraverso una serie di configurazioni. La prima riguarda la selezione del sistema, che può essere impostato in modalità riscaldamento, condizionamento oppure spento. Il documento spiega che vengono visualizzati i relativi simboli e che l’utente può scegliere la configurazione desiderata premendo il pulsante di selezione. Questa è una funzione importante, perché consente di usare lo stesso apparecchio sia in inverno sia in estate, adattando la logica di comando all’impianto collegato.
Subito dopo compare la gestione della modalità anti-congelamento. Il simbolo relativo appare nell’angolo in basso a destra, mentre il simbolo di selezione si trova in alto a sinistra. Il manuale spiega che, premendo il comando di selezione, si può attivare o disattivare la funzione. Se il simbolo lampeggia, la modalità è disabilitata; se resta fisso, significa che è attiva. La modalità anti-congelamento mantiene il sistema a 7 °C per 24 ore dal momento dell’attivazione. Questo punto è molto importante, perché mostra che il CDS-30 non si limita alla distinzione comfort/economia, ma prevede anche una protezione minima utile nelle assenze prolungate o nei periodi in cui si vuole evitare che gli ambienti o le tubazioni scendano a temperature troppo basse. Il manuale presenta questa funzione come un vero parametro operativo, non come un semplice stato simbolico.
Un’altra funzione molto interessante è quella del periodo di vacanza. In questa modalità sul display compare la sigla VC, mentre sulla destra resta visibile la temperatura di economia. In basso si possono impostare i giorni di vacanza, da 0 a 99, sempre con incrementi di un giorno, e contemporaneamente si può definire la temperatura di economia da mantenere durante questo periodo. Una volta salvato, il simbolo VC viene mostrato accanto alle due cifre della temperatura di comfort. Il manuale spiega che questa funzione manterrà la temperatura impostata fino alla fine del conto alla rovescia dei giorni di vacanza. Per annullarla basta rientrare nella stessa schermata e riportare il numero dei giorni a zero. Questa parte del manuale è particolarmente utile perché mostra come il cronotermostato sia pensato per adattarsi non solo alla routine ordinaria, ma anche a condizioni eccezionali di assenza prolungata, senza obbligare l’utente a riscrivere tutta la programmazione settimanale.
Molto importante è anche il differenziale di temperatura nel ciclo di riscaldamento o condizionamento, indicato con la sigla CYC. Il manuale spiega che si può scegliere tra 1 °C e 2 °C. Questa impostazione determina di quanto la temperatura ambiente può discostarsi dal valore desiderato prima che il sistema intervenga. Anche se il manuale non entra in un esempio numerico esteso come accade in altri modelli, il senso della funzione è chiaro: con un differenziale più stretto il sistema interviene più spesso ma mantiene la temperatura più stabile; con un differenziale più ampio riduce i cicli di accensione e spegnimento ma consente oscillazioni maggiori. Questa impostazione influisce quindi sul compromesso tra precisione di comfort e frequenza di funzionamento dell’impianto.
La retroilluminazione è un’altra funzione parametrica descritta dal manuale. La schermata mostra l’indicazione bL, mentre al centro compare oF se la retroilluminazione è disattivata oppure oN se è attiva. Se viene abilitata, resta accesa per cinque secondi dopo ogni pressione di un pulsante. È una funzione apparentemente secondaria, ma in realtà significativa per l’uso quotidiano, soprattutto se il cronotermostato è collocato in un ambiente poco illuminato. Il manuale la tratta come una vera opzione personalizzabile, segno che il CDS-30 cerca di offrire anche una certa cura nell’esperienza d’uso, non solo nel controllo termico in senso stretto.
Molto interessante è poi la gestione del ritardo di accensione per riscaldamento o condizionamento, indicata con dLY. Il manuale spiega che si può scegliere se attivare o meno un ritardo di 5 minuti tra un ciclo e l’altro del sistema. Per farlo bisogna selezionare, tramite PROG, se si desidera configurare il ritardo per la modalità Heat oppure Cool, e poi usare il pulsante di selezione per impostare oN oppure oF. Questo parametro introduce una pausa obbligatoria tra i cicli del sistema, caratteristica particolarmente utile nei sistemi di condizionamento, dove una riaccensione troppo rapida potrebbe risultare poco opportuna per il compressore. Anche questa funzione fa capire che il manuale non si limita a spiegare come cambiare una temperatura, ma porta l’utente dentro una logica di gestione più evoluta dell’impianto.
Un altro parametro molto significativo è la regolazione della temperatura visualizzata, indicata con TPA. Il manuale spiega che, anche se il termostato è stato accuratamente calibrato in fabbrica, l’utente può correggere la temperatura mostrata di un valore compreso tra -2,5 °C e +2,5 °C. Questa funzione serve per allineare la visualizzazione a quella di un vecchio termostato o a una percezione ambientale differente. È un dettaglio molto utile, perché molte persone notano differenze di qualche decimo di grado tra apparecchi diversi e possono interpretarle come un errore. Il manuale offre invece una soluzione di adattamento, che però va usata con attenzione proprio perché modifica la temperatura visualizzata rispetto alla taratura originale.
Il funzionamento manuale è un’altra funzione importante e viene trattato con una logica molto simile a quella dei cronotermostati programmabili più evoluti. Quando il sistema è programmato in modalità Comfort o Economia, basta premere il pulsante della modalità opposta per scavalcare temporaneamente la programmazione. Per esempio, se il sistema si trova in Comfort e si preme Economia, il cronotermostato passa in Economia fino al termine dell’ora corrente. Sul display compare il simbolo del funzionamento manuale. Se si vuole mantenere questa deroga più a lungo, bisogna tenere premuto il pulsante della modalità inversa: al posto dell’ora compare il tempo di mantenimento, che può arrivare fino a 24 ore. Per uscire dalla modalità manuale basta premere il pulsante relativo alla modalità originaria. Il manuale aggiunge anche una nota molto importante: nel momento in cui si varia la temperatura nella modalità manuale, il cronotermostato resta bloccato su quell’impostazione finché non viene premuto il tasto OK. Questo dettaglio aiuta a capire che la conferma finale non è solo formale, ma necessaria per uscire da uno stato di override modificato.
La sezione relativa all’allarme batterie in esaurimento è breve ma utile. Quando le batterie si stanno scaricando, nella parte alta del display lampeggia LOWBTY. Il manuale è molto chiaro: in quel momento è necessario sostituire le batterie. Anche se la funzione può sembrare ovvia, in un cronotermostato programmabile questa segnalazione è importante perché evita che il dispositivo smetta improvvisamente di controllare l’impianto o perda precisione.
La parte finale del manuale riguarda l’installazione. Viene ricordato che bisogna scollegare tutte le fonti di alimentazione prima di procedere e che l’installazione dovrebbe essere eseguita da un tecnico specializzato. Il luogo in cui si monta il cronotermostato influisce fortemente sul suo comportamento. Il manuale raccomanda una parete interna dove l’aria possa circolare liberamente, in un locale vissuto abitualmente dalla famiglia. Sono da evitare vicinanze con televisori, stufe, frigoriferi, porte soggette a vibrazioni e punti esposti direttamente al sole. Sul retro si trovano tre terminali identificati come COM, NO e NC. Il manuale specifica che, nella maggior parte dei casi, si usano COM e NO. Questa parte conferma che il CDS-30 è un apparecchio abbastanza classico dal punto di vista del collegamento elettrico, con contatto di scambio utilizzabile per comandare l’impianto in modo semplice e affidabile.
Le specifiche tecniche concludono il quadro. Il manuale indica un’alimentazione del circuito controllato a 230 V 50 Hz con carico resistivo di 8 A, mentre il termostato in sé è alimentato da 2 batterie alcaline AA. Le temperature misurate vanno da 0 °C a 35 °C, mentre quelle impostabili per il controllo vanno da 5 °C a 30 °C. Questi dati sono coerenti con la destinazione d’uso domestica del prodotto e con la sua funzione di cronotermostato per il comfort ambientale.
Manuale di Istruzioni Cronotermostato Lafayette CDS-30 PDF
Se hai bisogno di consultare il manuale di istruzioni per il cronotermostato Lafayette CDS-30, qui troverai il documento completo in formato PDF pronto per il download. Il manuale ti guiderà passo dopo passo nell’installazione, nella configurazione e nell’utilizzo delle principali funzioni del dispositivo, offrendo tutte le informazioni necessarie per sfruttare al meglio le sue potenzialità.
