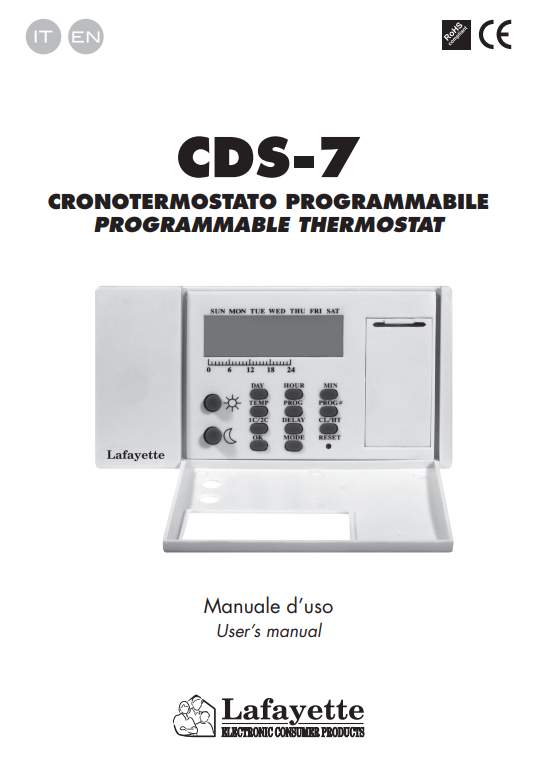

In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il cronotermostato Lafayette CDS-7. Il manuale contiene tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, oltre a suggerimenti utili per la risoluzione dei problemi più comuni. Consultando il documento potrai sfruttare al meglio le funzionalità del tuo cronotermostato e garantire il massimo comfort e risparmio energetico all’interno della tua abitazione.
Cosa Troverai nel Manuale Utente Cronotermostato Lafayette CDS-7
Il manuale del cronotermostato Lafayette CDS-7 descrive un dispositivo pensato per gestire in modo programmabile il riscaldamento o, in alternativa, un sistema di condizionamento, con una logica molto chiara: mantenere una temperatura di comfort quando si è presenti in casa e ridurla quando si è fuori oppure durante il riposo, così da migliorare il benessere ambientale senza sprecare energia. Fin dalle prime pagine il documento chiarisce infatti che si tratta di un cronotermostato programmabile e non di un semplice termostato ambiente. La differenza è sostanziale, perché il CDS-7 non si limita a confrontare la temperatura reale con una soglia fissa, ma consente di associare diverse temperature a momenti diversi della giornata e della settimana, secondo programmi preimpostati o personalizzati. Il manuale spiega questo concetto in modo diretto, sottolineando che la memoria interna contiene venti programmi totali, di cui dieci già impostati in fabbrica e dieci definibili dall’utente. L’idea di fondo è rendere il dispositivo capace di adattarsi alle abitudini quotidiane di chi lo usa, con una gestione automatica del clima domestico che riduce la necessità di intervenire continuamente a mano.
Uno degli aspetti più importanti del manuale è la spiegazione delle tre modalità di temperatura con cui il cronotermostato lavora. Sul dispositivo e sul display compaiono i simboli associati alla temperatura di comfort e alla temperatura di economia, entrambe impostabili liberamente dall’utente, mentre esiste anche una temperatura di anti-congelamento già fissata a 7 °C. Questa distinzione è centrale per comprendere tutto il funzionamento del CDS-7. La temperatura di comfort è quella da utilizzare quando si desidera che l’ambiente risulti accogliente, per esempio quando si è in casa e attivi. La temperatura di economia, invece, serve a ridurre i consumi quando non è necessario mantenere il locale alla massima comodità. La temperatura di anti-congelamento rappresenta una protezione minima, utile soprattutto nei periodi di assenza prolungata o quando si vuole evitare che l’impianto o gli ambienti scendano sotto una soglia critica. Il manuale sceglie di non insistere sui valori numerici in sé, ma piuttosto sul significato funzionale di queste tre condizioni, e questo rende più facile capire il dispositivo come strumento di gestione quotidiana dell’ambiente domestico.
La descrizione del display LCD è molto utile perché aiuta a leggere in modo corretto tutto ciò che il termostato mostra. Il manuale elenca l’indicatore del giorno della settimana, l’ora, la temperatura visualizzata, il numero del programma selezionato, il profilo del programma, l’indicatore di uscita attiva e una serie di simboli di stato. Tra questi compaiono l’avviso di batteria in esaurimento, il simbolo della temperatura di comfort, quello della temperatura di economia, quello di anti-congelamento, l’indicatore di funzionamento manuale, gli indicatori di sistema di raffreddamento o di riscaldamento, quello del ritardo di attivazione e quelli relativi al range di commutazione di 1 °C o 2 °C. Il manuale aggiunge anche due note importanti: l’indicatore di uscita attiva compare e si muove quando il contatto è attivo, mentre l’icona di batteria scarica segnala che la carica è scesa sotto un certo livello e che le batterie vanno sostituite al più presto. Questa parte del documento mostra chiaramente che il cronotermostato è stato progettato per essere letto in modo abbastanza completo anche a colpo d’occhio, purché si conoscano i simboli fondamentali.
L’avvio del dispositivo è descritto nel manuale in maniera semplice ma molto precisa. Il cronotermostato funziona con due batterie alcaline LR6. Una volta inserite, il display dovrebbe attivarsi immediatamente. Se il dispositivo non funziona correttamente, bisogna verificare la polarità delle batterie e poi premere il pulsante di reset usando una penna. Il manuale insiste con decisione sul fatto che non si deve mai usare una matita per questa operazione, perché i residui di grafite potrebbero causare un cortocircuito e danneggiare l’apparecchio. È un dettaglio piccolo ma significativo, che mostra la cura del manuale nel prevenire anche errori apparentemente banali. Dopo il reset, il display mostra i valori iniziali e il dispositivo torna allo stato di base predefinito. Già in questa fase si comprende che il CDS-7 è costruito intorno a una logica elettronica semplice ma precisa, dove l’alimentazione a batterie e il reset svolgono un ruolo importante nella configurazione iniziale e nella gestione degli eventuali malfunzionamenti.
Subito dopo, il manuale spiega come impostare giorno e ora, che sono naturalmente il punto di partenza per qualsiasi programmazione corretta. I pulsanti DAY, HOUR e MIN consentono di regolare rispettivamente il giorno della settimana, l’ora e i minuti. Il documento fornisce anche un esempio molto chiaro: se dopo l’inserimento delle batterie il dispositivo mostra 00:00 di domenica, per impostare 11:23 di martedì bisogna premere DAY due volte, HOUR undici volte e MIN ventitré volte. Viene anche spiegato che, tenendo premuti i pulsanti per più di due secondi, i valori scorrono automaticamente. Questa modalità di impostazione mostra che il cronotermostato non si basa su menù complicati, ma su una logica diretta e abbastanza intuitiva, purché si segua l’ordine corretto delle operazioni. L’ora e il giorno sono fondamentali perché tutto il sistema di programmi giornalieri e settimanali si appoggia su di essi.
Una parte molto importante del manuale riguarda la visualizzazione e la modifica delle temperature di comfort ed economia. Premendo il tasto TEMP il termostato entra nella modalità di visualizzazione o impostazione temperatura. La temperatura mostrata sul display lampeggia per indicare che si sta operando sul valore corrente della modalità selezionata. È possibile passare da una modalità di temperatura all’altra premendo i tasti corrispondenti, e per cambiare il valore basta premere di nuovo il tasto della modalità interessata, con incrementi di 0,5 °C. Il range disponibile va da 5 °C a 30 °C, sempre con passo di mezzo grado. Il manuale specifica anche una particolarità interessante: per ridurre il valore non esiste un tasto dedicato al decremento diretto, ma bisogna continuare a premere fino a raggiungere i 30 °C, dopo di che il valore ricomincia da 5 °C e risale. È una logica circolare, semplice ma da conoscere. La temperatura di anti-congelamento, invece, non può essere modificata ed è fissata a 7 °C. Il manuale aggiunge che non è sempre necessario confermare con il tasto OK, perché dopo 16 secondi di inattività il termostato torna automaticamente alla modalità normale. Questo contribuisce a rendere il funzionamento più fluido e meno macchinoso.
Il funzionamento manuale è un’altra funzione molto ben spiegata nel manuale e rappresenta una sorta di scavalcamento temporaneo della programmazione automatica. Premendo il tasto della temperatura di comfort si imposta temporaneamente quella modalità, mentre premendo quello della temperatura di economia si seleziona temporaneamente quest’ultima. In entrambi i casi l’impostazione programmata per l’ora corrente viene ignorata fino all’inizio dell’ora successiva. Sul display compare anche l’indicatore di funzionamento manuale. Il manuale spiega però che questa deroga può essere estesa oltre un’ora. Se si tiene premuto per più di due secondi il tasto della modalità scelta, viene visualizzato un tempo di mantenimento che può essere impostato fino a un massimo di 24 ore. Durante questo periodo il programma automatico non interviene. Si tratta di una funzione molto utile, perché permette di adattare il comportamento del termostato a situazioni eccezionali senza dover riscrivere i programmi settimanali. Il manuale descrive questa possibilità con chiarezza, rendendo evidente che il CDS-7 non è rigido, ma sa offrire una certa elasticità all’utente.
Il centro del dispositivo è però la gestione dei programmi. Il manuale spiega che premendo il pulsante PROG si può visualizzare o modificare il programma del giorno corrente. Premendo nuovamente PROG si passa al giorno successivo, mentre il pulsante PROG# permette di cambiare il numero del programma associato a quel giorno. I programmi da 0 a 9 sono preimpostati e non modificabili, mentre quelli da 10 a 19 sono definiti dall’utente. Per modificarli si usano i pulsanti delle modalità di temperatura, assegnando alle varie fasce orarie la temperatura di comfort oppure quella di economia. In questo modo si costruisce il profilo giornaliero desiderato. Il programma 0 ha una funzione speciale: imposta tutta la giornata sulla temperatura di anti-congelamento di 7 °C. Se il termostato è impostato in modalità condizionamento, questo programma equivale allo spegnimento del sistema. Il manuale precisa anche che, dopo l’avvio o il reset, tutti i giorni da lunedì a domenica vengono automaticamente associati al programma 1. Un dettaglio molto importante è che i venti programmi sono comuni a tutti i giorni della settimana. Questo significa che, se si modifica un programma personalizzato, per esempio il programma 12, la modifica vale per tutti i giorni a cui quel programma viene assegnato. Non si tratta quindi di sette serie indipendenti di programmi, ma di un archivio comune richiamabile da ciascun giorno. Questa logica è essenziale per usare correttamente il CDS-7 e il manuale la sottolinea in modo chiaro.
Un’altra parte molto significativa del manuale riguarda l’impostazione della modalità del termostato. Il dispositivo può essere configurato per controllare un sistema di riscaldamento oppure un sistema di condizionamento. Inoltre si può scegliere il range di commutazione, cioè la differenza di temperatura che determina l’accensione e lo spegnimento dell’impianto, e si può attivare un ritardo di avvio. Per entrare in questa area si usa il pulsante MODE, seguito dai tasti relativi alla funzione desiderata, e alla fine bisogna premere OK per confermare. Se non si conferma, l’impostazione non viene registrata. Il range di commutazione può essere di 1 °C oppure di 2 °C. Il manuale spiega bene il significato pratico di questa scelta. Se si è in modalità riscaldamento, con temperatura impostata a 19 °C e range di 1 °C, il sistema si accende a 18,5 °C e si spegne a 19,5 °C. Se il range è 2 °C, l’accensione avviene a 18 °C e lo spegnimento a 20 °C. Si comprende quindi che il range più stretto rende il controllo più frequente e più vicino al valore desiderato, mentre quello più ampio riduce il numero di interventi ma lascia oscillare maggiormente la temperatura ambiente. È una funzione molto utile, che mostra il livello di personalizzazione offerto dal cronotermostato.
Il ritardo di attivazione è un’altra funzione interessante. Se viene selezionato, il sistema si attiva solo se è rimasto spento per più di cinque minuti. Il manuale collega questa funzione alla logica di protezione di alcuni impianti, soprattutto nel caso del condizionamento. In effetti, quando viene selezionata la modalità cooling, il ritardo di accensione di cinque minuti viene applicato automaticamente, indipendentemente dall’impostazione manuale. Questo è un dettaglio molto importante, perché indica che il CDS-7 incorpora una logica di protezione pensata per evitare cicli troppo rapidi nei sistemi di raffreddamento, che potrebbero essere dannosi o inefficaci. Il manuale spiega poi che nel sistema di raffreddamento la logica di commutazione è inversa rispetto al riscaldamento. In un impianto di riscaldamento il sistema si accende quando la temperatura ambiente scende sotto quella impostata; nel raffrescamento, invece, il termostato si attiva quando la temperatura dell’ambiente sale oltre il valore selezionato. Inoltre, mentre nel riscaldamento la temperatura di comfort è normalmente superiore a quella di economia, nel condizionamento succede il contrario. Questa spiegazione è molto utile, perché aiuta a leggere correttamente il comportamento del cronotermostato nei due scenari opposti.
La funzione di reset viene trattata in modo molto preciso. Il piccolo foro a destra del pulsante MODE nasconde il pulsante di reset, che riporta il termostato allo stato iniziale. Il manuale elenca chiaramente tutti i valori che vengono ripristinati: ora 00:00, giorno domenica, temperatura di comfort a 19 °C, temperatura di economia a 15 °C, tutti i giorni assegnati al programma 1, programmi da 10 a 19 impostati a comfort per l’intera giornata, uscite disattivate, modalità di riscaldamento selezionata, range di 1 °C e ritardo disattivato. Anche qui viene ribadito di non usare mai una matita per effettuare il reset, per evitare danni da grafite residua. Questa sezione aiuta molto a capire che cosa succede davvero quando si ripristina il dispositivo e quali elementi vanno poi reimpostati.
Il manuale dedica poi una parte conclusiva all’installazione fisica del cronotermostato, ed è una sezione molto importante perché il posizionamento influenza direttamente la qualità della regolazione. Viene consigliato di scegliere una parete interna dove l’aria possa circolare liberamente, in un locale vissuto abitualmente dalla famiglia. Sono invece da evitare posizioni vicine a televisori, stufe, frigoriferi, finestre, porte o zone esposte alla luce solare diretta. Il senso di queste indicazioni è molto chiaro: se il termostato viene installato in un punto anomalo, registrerà una temperatura non rappresentativa dell’ambiente e quindi regolerà male l’impianto. Sul retro si trovano i tre morsetti COM, NO e NC, che costituiscono un contatto SPDT. Il manuale precisa che nella maggior parte dei casi si usano COM e NO. Per il fissaggio si utilizza la mascherina fornita per eseguire i fori nella parete, poi si inseriscono i tasselli, si fissa una vite lasciando un piccolo gioco, si appende il termostato tramite il foro a serratura sul retro e infine si blocca con la seconda vite. Se la parete è in legno non servono i tasselli, ma vanno eseguiti fori di diametro adeguato. Anche in questa parte il manuale mantiene uno stile pratico e ordinato, facendo capire che la buona installazione è una parte essenziale del corretto funzionamento.
Infine, le specifiche tecniche completano il quadro e aiutano a collocare con precisione le capacità del dispositivo. Il termostato misura temperature tra 0 e 40 °C con risoluzione di 0,5 °C, controlla la temperatura tra 5 e 30 °C sempre a passi di mezzo grado, ha precisione di ±0,5 °C e precisione dell’orologio di ±70 secondi al mese. Gestisce dieci programmi preimpostati e dieci personalizzabili, può comandare sistemi di riscaldamento o condizionamento, supporta una commutazione elettrica fino a 6 A sia a 24 VAC sia a 230 VAC con carico resistivo e lavora con due batterie alcaline LR6. La temperatura operativa va da 0 a 45 °C, quella di magazzino da -20 a 60 °C, e l’umidità ammessa è compresa tra il 5% e il 90% senza condensa. Questi dati confermano che il CDS-7 è un dispositivo piuttosto essenziale ma ben strutturato, pensato per applicazioni domestiche classiche.
Manuale di Istruzioni Cronotermostato Lafayette CDS-7 PDF
Se hai bisogno di consultare il manuale di istruzioni per il tuo cronotermostato Lafayette CDS-7, qui puoi trovare la versione PDF completa e aggiornata da scaricare gratuitamente. Il manuale ti guiderà passo dopo passo nell’installazione, nella programmazione e nell’utilizzo corretto del dispositivo, fornendo tutte le informazioni utili per sfruttare al meglio le sue funzionalità e risolvere eventuali dubbi.
