Se hai bisogno di assistenza per utilizzare al meglio il tuo robot aspirapolvere Ecovacs Deebot T50 Omni, qui puoi trovare il manuale di istruzioni completo in formato PDF, pronto per essere scaricato. All’interno del manuale troverai tutte le informazioni necessarie per la configurazione, l’uso quotidiano, la manutenzione e la risoluzione di eventuali problemi del tuo dispositivo. Scaricare il manuale ti permetterà di consultare facilmente le istruzioni ovunque ti trovi, garantendo così un’esperienza d’uso semplice ed efficace.
Cosa Troverai nel Manuale Utente Ecovacs Deebot T50 Omni
Il manuale dell’Ecovacs Deebot T50 Omni descrive un robot aspirapolvere e lavapavimenti con stazione OMNI, progettato per pulire automaticamente la casa, gestire la ricarica, lavare i panni, svuotare la polvere e utilizzare funzioni smart tramite app. Il documento caricato è la parte italiana del manuale e si presenta come una guida compatta, quasi interamente illustrata, con informazioni di sicurezza, contenuto della confezione, schema del prodotto, descrizione dei sensori, preparazione della casa prima della pulizia, avvio rapido, connessione all’app ECOVACS HOME, uso del robot, ritorno alla stazione, modalità di sospensione profonda e specifiche tecniche. Il manuale chiarisce innanzitutto che il Deebot T50 Omni è un sistema composto da due elementi principali: il robot, che esegue aspirazione e lavaggio sul pavimento, e la stazione OMNI, che funge da base di ricarica e da centro di manutenzione automatica per alcune operazioni. Le figure mostrano che la stazione contiene un serbatoio dell’acqua pulita, un serbatoio dell’acqua sporca, un vano per la raccolta della polvere con sacchetto e una vaschetta dedicata al lavaggio dei panni. Il robot, invece, comprende sensori, spazzole, ruote, panni lavabili, serbatoio interno e sistema di navigazione.
La parte relativa alle avvertenze e alla conformità spiega vari simboli presenti sul prodotto o sull’alimentatore. Il manuale indica, ad esempio, il simbolo di superficie calda, il trasformatore con isolamento di sicurezza a prova di cortocircuito, l’alimentatore switching, l’uso esclusivamente interno, la corrente continua, la corrente alternata, l’obbligo di leggere le istruzioni prima della ricarica, la polarità della porta di ricarica e il fusibile in miniatura a ritardo temporale. Questi simboli servono a ricordare che il prodotto combina elettronica, alimentazione elettrica, acqua calda per il lavaggio dei panni e componenti mobili. Il manuale include anche una nota sulla sorveglianza a distanza: tale funzione è destinata a un uso assolutamente privato in luoghi privati e non pubblici, solo per autocontrollo individuale. In caso di utilizzo, l’utente deve prestare attenzione agli obblighi legali in materia di protezione dei dati. Il manuale vieta la sorveglianza di luoghi pubblici, in particolare con intento clandestino, e vieta la sorveglianza di dipendenti da parte del datore di lavoro senza giustificati motivi. L’uso non giustificato avviene a rischio e responsabilità dell’utente. Questa parte è importante perché il T50 Omni può integrare funzioni smart e di controllo remoto, e il manuale ricorda che la tecnologia non elimina gli obblighi legali e di privacy.
Il documento riporta anche la dichiarazione di conformità per l’Unione Europea e le informazioni sullo smaltimento per gli utenti di apparecchiature elettriche ed elettroniche. Il simbolo del cassonetto barrato indica che il prodotto, quando non è più utilizzabile, non deve essere smaltito con i rifiuti domestici indifferenziati. L’utente è responsabile della restituzione del dispositivo usato presso punti di raccolta designati o attraverso i sistemi di ritiro disponibili. Lo smaltimento corretto permette di recuperare risorse e prevenire effetti negativi sull’ambiente e sulla salute umana derivanti da una gestione impropria dei rifiuti. Il manuale aggiunge che, in caso di smaltimento non corretto, possono essere applicate sanzioni secondo la legislazione nazionale.
Il contenuto della confezione viene illustrato in modo chiaro. Nella scatola sono presenti il robot, la stazione OMNI con sacchetto della polvere, la base, una spazzola laterale, il cavo di alimentazione e il manuale di istruzioni. Le figure hanno valore di riferimento e possono differire dall’aspetto effettivo del prodotto, perché design e specifiche possono essere modificati senza preavviso. Questo avviso è utile perché alcuni dettagli estetici o accessori potrebbero cambiare tra versioni o mercati, ma la logica d’uso resta quella descritta. Lo schema del prodotto mostra il robot visto frontalmente e inferiormente. Nella vista frontale si riconoscono la copertura superiore, il paraurti, il modulo laser d-ToF, il sensore di luce strutturata 3D e il pulsante superiore. Il pulsante ha più funzioni: una pressione avvia, mette in pausa o riprende il funzionamento; tenendolo premuto per tre secondi il robot torna alla ricarica. Questa doppia funzione semplifica l’uso manuale, perché anche senza app si può comandare l’avvio, la pausa e il rientro alla stazione.
Sotto il robot si trovano i sensori anticaduta, la spazzola laterale, il sensore di rilevamento tappeti, la ruota universale, la spazzola a rullo, le ruote motrici, il pulsante di rilascio della spazzola e le fessure di montaggio per l’installazione del panno per la pulizia. Questi elementi mostrano che il Deebot non è soltanto un aspirapolvere: deve muoversi autonomamente, riconoscere dislivelli, gestire tappeti, raccogliere sporco con una spazzola principale e una spazzola laterale, e lavare tramite panni. Sotto la copertura superiore si trovano il pulsante RESET, la spia Wi-Fi, l’interruttore di alimentazione, la porta di riempimento dell’acqua, i contatti di ricarica e il sensore di bordo. Il pulsante RESET serve alla configurazione di rete: premendolo si seguono le istruzioni vocali per collegare il robot all’app. Tenendolo premuto per cinque secondi si ripristinano le impostazioni predefinite; il manuale indica che, dopo il segnale acustico, verrà riprodotta la musica di avvio e il robot tornerà ai valori di fabbrica. L’interruttore di alimentazione sotto la copertura ha due posizioni: “I” indica acceso e “O” indica spento.
Il gruppo del panno di lavaggio comprende la piastra del panno e i panni lavabili. Il cestino della polvere comprende filtro, rete filtrante, porta di smaltimento della polvere e pulsante di rilascio. La stazione vista frontalmente mostra il serbatoio dell’acqua sporca, il serbatoio dell’acqua pulita, il vano di raccolta polvere, la ricarica tramite contatti sulla stazione, la vaschetta per lavaggio dei panni e una spia di stato. La spia ha significati precisi: bianco fisso indica standby o esecuzione normale; rosso lampeggiante indica un malfunzionamento; spenta indica interruzione corrente o modalità di sospensione profonda. Il manuale specifica che, se la spia lampeggia in rosso, bisogna accedere all’app ECOVACS HOME per i dettagli sul malfunzionamento. Se il robot non riesce a ricaricarsi, bisogna pulire i contatti di ricarica corrispondenti sulla stazione OMNI con un panno asciutto. Il sacchetto della polvere viene identificato con la sua maniglia, utile per estrarlo dal vano. La stazione vista posteriormente presenta presa d’aria e presa di corrente.
La pagina sui sensori spiega come il robot interpreta l’ambiente. Il modulo laser d-ToF misura la distanza tra il robot e gli oggetti circostanti, raccogliendo informazioni durante il movimento; il raggio di rilevamento indicato è di 10 metri. Il sensore di luce strutturata 3D usa misurazione a infrarossi e immagini per misurare la distanza dagli oggetti e aiutare il robot a evitarli automaticamente; il raggio di rilevamento è di 0,4 metri. I sensori anticaduta usano infrarossi per misurare la distanza tra la parte inferiore del robot e il terreno: se la differenza di altezza supera un valore, per esempio quando il robot incontra scale o bordi, il dispositivo non avanza e attiva la funzione anticaduta. Il sensore tappeti usa ultrasuoni a 300 kHz; se l’energia riflessa scende sotto una soglia, il robot riconosce la presenza di un tappeto. Il manuale afferma che, secondo i test di laboratorio ECOVACS, il sistema può identificare oltre 50 tipi di tappeti comuni sul mercato. Il sensore anticollisione evita urti quando il segnale trasmesso viene bloccato da un ostacolo, mentre il sensore di bordo misura la distanza dagli oggetti sul lato destro e permette al robot di pulire lungo pareti o ostacoli riducendo collisioni e punti trascurati. Il microfono, invece, raccoglie il suono ambiente e utilizza algoritmi di riconoscimento per realizzare registrazione audio e controllo vocale; la distanza effettiva di attivazione è indicata in 5 metri.
Prima della pulizia, il manuale raccomanda di preparare l’ambiente. Sedie e arredi devono essere messi al loro posto, le porte delle stanze devono essere aperte al primo utilizzo per aiutare il robot a esplorare tutta la casa e, se ci sono dislivelli, può essere necessario posizionare una barriera fisica per evitare cadute. Bisogna rimuovere dal pavimento cavi, vestiti, pantofole e oggetti simili, perché possono intralciare il movimento e ridurre l’efficienza. I tappeti con frange devono avere i bordi ripiegati sotto prima della pulizia, così le frange non si impigliano nelle spazzole. Il manuale avverte anche di non sostare in spazi stretti come porte e corridoi e di non bloccare il percorso del robot quando identifica le aree. In sostanza, il T50 Omni può navigare da solo, ma funziona meglio se l’ambiente è ordinato e libero da oggetti che possono confonderlo o bloccarlo.
L’avvio rapido comincia con la rimozione dei materiali protettivi dal robot e dalla stazione OMNI. Poi si installano robot e stazione: il manuale mostra che il suono di scatto indica la corretta installazione. La stazione deve essere posizionata contro un muro su una superficie piana. Attorno alla stazione devono restare almeno 0,05 metri liberi su entrambi i lati e 0,8 metri davanti. Il manuale aggiunge note importanti: se vicino alla stazione ci sono oggetti riflettenti, come specchi o battiscopa riflettenti, bisogna coprire i 14 cm inferiori; la stazione non deve essere posizionata sotto luce diretta del sole; deve essere collocata in un punto con segnale Wi-Fi forte. Queste indicazioni sono pratiche perché la stazione è il punto di riferimento del robot per ricarica, ritorno, svuotamento e manutenzione; un posizionamento errato può provocare difficoltà di aggancio o ritorno.
Prima dell’uso bisogna riempire il serbatoio dell’acqua pulita. Il manuale indica di estrarre il serbatoio, riempirlo fino al livello massimo dell’acqua, chiudere il coperchio e rimetterlo nella stazione. Le figure distinguono chiaramente il serbatoio dell’acqua pulita dal serbatoio dell’acqua sporca. Una nota raccomanda di usare un panno pulito e asciutto per asciugare l’acqua sulla superficie del serbatoio prima di posizionarlo. Prima dell’uso bisogna chiudere bene i coperchi superiori di entrambi i serbatoi. Eventuali segni d’acqua nei serbatoi derivano dal test di funzionamento effettuato in fabbrica, quindi non devono essere interpretati necessariamente come uso precedente. Il manuale consiglia inoltre di usare la soluzione detergente ECOVACS per evitare potenziali malfunzionamenti della macchina, indicando che l’acquisto può avvenire tramite app o canali ufficiali. Il punto centrale è che il sistema di lavaggio e lavaggio panni dipende dalla corretta gestione dell’acqua: serbatoio pulito pieno, serbatoio sporco correttamente montato e coperchi chiusi.
Per sfruttare tutte le funzioni, il manuale invita a scaricare l’app ECOVACS HOME. È possibile scansionare il codice QR sotto la copertura superiore oppure cercare l’app nello store del proprio dispositivo mobile. La guida dell’app serve per registrarsi, effettuare l’accesso e collegare il prodotto. Il robot si accende tramite l’interruttore di alimentazione sotto la copertura superiore, portandolo su “I”. Il manuale precisa che, quando il robot è davanti alla stazione e collegata all’alimentazione, può essere acceso. Per collegare il Deebot all’app, il Wi-Fi deve rispettare requisiti specifici: rete mista 2,4 GHz o 2,4/5 GHz, router con protocollo 802.11b/g/n e IPv4, niente VPN o proxy, niente rete nascosta, crittografia WPA o WPA2 con TKIP, PSK o AES/CCMP, niente WEP EAP, canali Wi-Fi 1-11 in Nord America e 1-13 fuori dal Nord America, stesso nome rete e password se si usa un extender, e WPA2 abilitato sul router. La spia Wi-Fi indica lo stato: bianco lampeggiante veloce significa connessione in corso, bianco lampeggiante lento significa scollegato dal Wi-Fi, bianco fisso significa connesso.
Il manuale spiega anche il rapporto tra funzioni smart e app. Per usare avvio remoto, interazione vocale, visualizzazione mappe 2D/3D, impostazioni di controllo e pulizia personalizzata, è necessario scaricare e usare ECOVACS HOME, che viene aggiornata costantemente. L’utente deve accettare informativa privacy e accordo utente prima che alcune informazioni di base possano essere elaborate e prima di poter usare certe funzioni. Se non si dà il consenso, alcune funzioni smart non saranno accessibili tramite app, ma resta possibile utilizzare manualmente le funzioni di base del prodotto. Questa precisazione è rilevante perché distingue l’uso essenziale del robot dalle capacità avanzate basate su rete, account e trattamento dati.
L’uso del Deebot inizia con la mappatura. Alla prima creazione della mappa, il manuale consiglia di seguire il robot per aiutare a eliminare piccoli problemi. Se rimane incastrato sotto mobili o in spazi stretti, si possono sollevare i mobili, coprire la parte inferiore dei mobili per impedire l’ingresso o impostare una barriera virtuale tramite app. Dopo la mappatura si può avviare la pulizia. Il serbatoio dell’acqua del robot viene riempito automaticamente tramite la stazione, quindi non è necessario riempirlo manualmente. Durante la pulizia il robot riconosce il tipo di pavimento ed è in grado di sollevare automaticamente i panni quando incontra un tappeto. Il manuale avverte però di non usarlo su tappeti a pelo lungo oltre 10 mm e consiglia di piegare i tappeti con fibre più lunghe di 10 mm durante la mappatura iniziale, oppure di impostare zone vietate tramite app. Prima della prima pulizia bisogna assicurarsi che il robot sia nella stazione e completamente carico. Una pressione breve sul pulsante del robot avvia la pulizia; l’avvio può avvenire anche tramite app o controllo vocale.
Durante il funzionamento, una pressione sul pulsante mette il robot in pausa. Per mettere in pausa si può usare anche l’app o il controllo vocale. Dopo una breve pausa, tutte le spie del robot si spengono; per riattivarlo bisogna premere nuovamente il pulsante. Per farlo tornare alla stazione si può usare l’app, il controllo vocale oppure tenere premuto il pulsante del robot per tre secondi. Il manuale specifica che il robot può essere caricato quando l’alimentazione è spenta; quando non è in funzione, è consigliabile tenerlo acceso e in carica. Inoltre, si consiglia di iniziare la pulizia dal robot nella stazione e di non spostare la stazione durante la pulizia. Se il robot rimane fuori dalla stazione per circa quattro ore, entra in modalità di sospensione profonda per proteggere la batteria; per riattivarlo bisogna spegnerlo e riaccenderlo.
Le note finali sull’utilizzo dei panni sono importanti per la manutenzione e la durata. Il manuale raccomanda di non rimuovere frequentemente i panni di lavaggio, di non usare stracci o oggetti che possano graffiare le piastre dei panni e di sostituire i panni appena possibile quando l’app ECOVACS HOME segnala che è necessario. Questo significa che il sistema di lavaggio richiede componenti in buono stato: panni consumati, sporchi o graffi su supporti e piastre possono peggiorare la pulizia e influire sul funzionamento automatico della stazione.
Le specifiche tecniche indicano che il modello è DDX57. L’ingresso nominale del robot è 20 V a 2 A e il tempo di ricarica è di circa 4,5 ore. Il modello della stazione è CH2453B, con ingresso nominale 220-240 V a 50-60 Hz, corrente di ingresso nominale per la ricarica di 0,5 A e uscita nominale 20 V a 2 A. La potenza di svuotamento è 650 W, mentre la potenza per il lavaggio con acqua calda è 1650 W. L’alimentazione in standby in rete è inferiore a 2,0 W e la potenza di uscita del modulo wireless è inferiore a 100 mW. Il manuale ricorda che specifiche tecniche e design possono cambiare per miglioramento continuo del prodotto. Nel complesso, il manuale dell’Ecovacs Deebot T50 Omni insegna che il robot offre una pulizia automatizzata avanzata, con navigazione laser, riconoscimento ostacoli, rilevamento tappeti, lavaggio con panni, stazione OMNI con acqua pulita e sporca, svuotamento polvere e controllo tramite app. Per funzionare bene richiede però preparazione dell’ambiente, corretta posizione della stazione, Wi-Fi compatibile, serbatoi montati e chiusi correttamente, panni integri, contatti di ricarica puliti e rispetto delle limitazioni sui tappeti. Usato seguendo queste istruzioni, può mappare la casa, aspirare, lavare, sollevare i panni sui tappeti compatibili, tornare alla stazione e gestire molte operazioni in modo automatico; usato con oggetti sparsi, tappeti non idonei, stazione mal posizionata, serbatoi non chiusi, contatti sporchi o configurazione Wi-Fi errata, può invece bloccarsi, non ricaricarsi, non completare la mappa o segnalare malfunzionamenti tramite spia rossa e app.

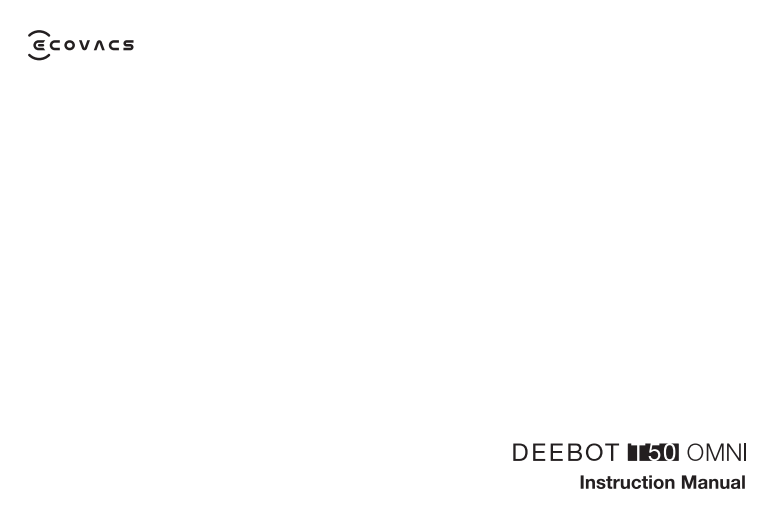

Manuale di Istruzioni Ecovacs Deebot T50 Omni PDF
In questa sezione mettiamo a disposizione il manuale di istruzioni del robot aspirapolvere Ecovacs Deebot T50 Omni in formato PDF. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione del dispositivo, oltre a suggerimenti utili per risolvere eventuali problemi. Scaricando il documento, potrai consultare facilmente le istruzioni dettagliate e sfruttare al meglio tutte le funzionalità del tuo Deebot T50 Omni.
