In questa pagina puoi scaricare facilmente il manuale di istruzioni in formato PDF per il tuo Ecovacs Deebot X1 Omni. Il manuale ti guiderà passo dopo passo nell’utilizzo, nella manutenzione e nella risoluzione dei problemi più comuni del tuo robot aspirapolvere, aiutandoti a sfruttarne al meglio tutte le funzionalità. Prima di iniziare a utilizzare il dispositivo, ti consigliamo di consultare il manuale per ottenere informazioni dettagliate su installazione, configurazione e cura quotidiana del Deebot X1 Omni. Scarica ora il manuale ufficiale per avere sempre a portata di mano tutte le indicazioni utili per ottimizzare la pulizia della tua casa.
Cosa Troverai nel Manuale Utente Ecovacs Deebot X1 Omni
Il manuale dell’Ecovacs Deebot X1 Omni descrive un robot aspirapolvere e lavapavimenti evoluto, dotato di stazione OMNI, sistema di aspirazione, lavaggio con panni, svuotamento automatico della polvere, gestione dell’acqua pulita e sporca, controllo tramite app ECOVACS HOME e funzioni intelligenti basate su sensori avanzati. Il documento è un manuale multilingue e nella parte iniziale in inglese presenta in modo completo sicurezza, componenti, installazione, configurazione Wi-Fi, uso quotidiano, lavaggio, manutenzione ordinaria, sostituzione delle parti, risoluzione dei problemi e specifiche tecniche. Il prodotto viene identificato nelle specifiche come modello DEX11, con stazione OMNI modello CH2103. Il manuale chiarisce che il Deebot X1 Omni non è soltanto un robot aspirapolvere, ma un sistema integrato composto dal robot e da una base multifunzione che ricarica l’apparecchio, raccoglie la polvere, contiene i serbatoi dell’acqua e supporta la manutenzione del lavaggio.
Le istruzioni di sicurezza occupano le prime pagine e stabiliscono le regole essenziali per evitare rischi. Il robot può essere usato da bambini dagli otto anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte solo se sorvegliate o istruite sull’uso sicuro dell’apparecchio. I bambini non devono giocare con il dispositivo e non devono eseguire pulizia o manutenzione senza supervisione. Il prodotto è destinato esclusivamente all’uso domestico interno, quindi non deve essere usato all’esterno, in ambienti commerciali o industriali. Prima di ogni pulizia bisogna riordinare l’area da trattare, rimuovendo cavi elettrici, piccoli oggetti, pantofole, tessuti, tende o tovaglie che scendono fino al pavimento. Le frange dei tappeti devono essere ripiegate sotto il tappeto, così da evitare che vengano trascinate o impigliate. Se nell’ambiente sono presenti scale, gradini o dislivelli, il manuale raccomanda di verificare che il robot riesca a riconoscerli; se necessario, va collocata una barriera fisica, facendo attenzione che non diventi un pericolo di inciampo per le persone.
Il manuale sottolinea che devono essere usati solo accessori raccomandati o venduti dal produttore. La tensione di alimentazione deve corrispondere a quella indicata sulla stazione OMNI. Il robot deve funzionare soltanto con batteria ricaricabile originale e con la stazione fornita in dotazione; l’uso di batterie non ricaricabili è vietato. Non bisogna utilizzare il Deebot senza contenitore della polvere o senza filtri, perché il sistema di aspirazione perderebbe efficacia e potrebbe danneggiarsi. Il robot non deve lavorare in zone con candele accese o oggetti fragili, non deve essere usato su superfici bagnate o con acqua stagnante, non deve aspirare oggetti grandi come pietre o grossi pezzi di carta e non deve raccogliere materiali infiammabili, combustibili, toner, benzina, sigarette, fiammiferi o cenere calda. L’apertura di aspirazione deve restare libera da polvere, capelli, pelucchi e residui che riducono il flusso d’aria. Capelli, vestiti larghi, dita e parti del corpo devono essere tenuti lontani da aperture e parti mobili. Il robot non deve essere usato in una stanza dove dorme un neonato o un bambino.
Il cavo della stazione OMNI deve essere trattato con attenzione. Non bisogna tirare o trasportare la stazione usando il cavo, non bisogna chiudere porte sul cavo, non bisogna farlo passare attorno a spigoli taglienti e non bisogna far passare il robot sopra il cavo. Il cavo va tenuto lontano da superfici calde. Se il cavo è danneggiato, deve essere sostituito dal produttore o dal servizio assistenza. Il manuale avverte anche di non usare la stazione OMNI se è danneggiata, e specifica che l’alimentatore non deve essere riparato né usato se risulta difettoso. Prima di pulire o mantenere il robot bisogna spegnerlo, mentre prima di pulire o mantenere la stazione bisogna scollegare la spina dalla presa. Prima dello smaltimento dell’apparecchio, la batteria deve essere rimossa e trattata secondo le normative locali, ma la batteria del robot deve essere sostituita solo da personale qualificato. Il manuale vieta anche di bruciare il robot, perché le batterie possono esplodere nel fuoco. Se il robot non viene usato per molto tempo, va spento e la stazione deve essere scollegata.
Il manuale include una nota sulla distanza minima di esposizione radio: durante il funzionamento deve essere mantenuta una distanza di almeno 20 cm tra il dispositivo e le persone, così da rispettare i requisiti di esposizione RF. Viene anche spiegato che alcuni dispositivi possono ricevere aggiornamenti periodici, ma non sempre con cadenza fissa; i prodotti più vecchi possono essere aggiornati solo in caso di vulnerabilità critica da correggere. La parte sullo smaltimento ricorda che il prodotto non deve essere gettato insieme ai rifiuti domestici, ma conferito attraverso sistemi di raccolta e recupero idonei. Il manuale contiene inoltre un avviso sulla sorveglianza remota: eventuali funzioni video o di controllo a distanza sono destinate a uso privato in luoghi non pubblici, per protezione personale e controllo individuale. L’utente deve rispettare gli obblighi locali in materia di protezione dei dati e non deve usare il sistema per sorvegliare luoghi pubblici o dipendenti senza giustificato motivo.

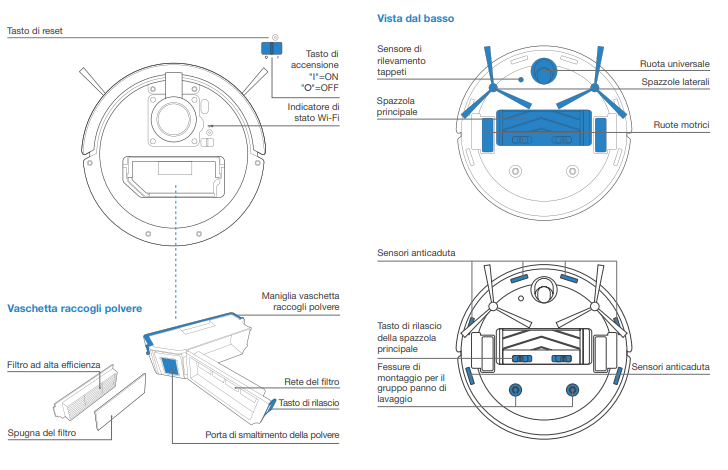

La confezione include il robot, la stazione OMNI, il manuale di istruzioni, uno strumento di pulizia multifunzione, le doppie spazzole laterali, una spazzola di pulizia, il cavo di alimentazione, i panni lavabili, il sacchetto della polvere e altri componenti legati alla manutenzione. Le illustrazioni del manuale specificano che le figure sono indicative e possono differire dall’aspetto reale del prodotto. Lo schema del robot mostra la copertura superiore, il pulsante AUTO, il sensore TrueDetect 3D, il sensore visivo AIVI, la luce indicatrice della videocamera, i sensori anticollisione con paraurti e il sensore di distanza TrueMapping. Questi elementi lavorano insieme per permettere al robot di muoversi, riconoscere ostacoli, creare mappe e adattare il percorso alla casa. Sotto la copertura si trovano l’indicatore Wi-Fi, il pulsante RESET e l’interruttore di alimentazione, con “I” per acceso e “O” per spento. Il contenitore della polvere comprende maniglia, pulsante di rilascio, porta di smaltimento della polvere, rete filtrante, filtro in spugna e filtro ad alta efficienza.
La vista inferiore del robot mostra i sensori anticaduta, il pulsante di rilascio della spazzola principale, la ruota universale, le spazzole laterali, le ruote motrici, la spazzola principale, il sensore di rilevamento tappeti e gli slot per il montaggio del gruppo panni. La presenza del sensore tappeti è importante perché il robot deve distinguere le superfici, soprattutto quando si usa la funzione di lavaggio. Il gruppo dei panni comprende panni lavabili e piastre di supporto. La stazione OMNI, invece, contiene il serbatoio dell’acqua sporca, il serbatoio dell’acqua pulita, l’ingresso acqua, il pannello comandi, il pulsante di autopulizia, il pulsante Start/Pausa, il pulsante di richiamo o uscita, il vano raccolta polvere, il pulsante pop-up, il lavello di pulizia e un vano porta accessori. Il sacchetto della polvere è dotato di maniglia, così può essere rimosso riducendo la dispersione di sporco. Nel vano accessori trovano posto la spazzola di pulizia e lo spazio per conservare i panni.
Prima della pulizia, il manuale raccomanda di preparare accuratamente la casa. Le sedie e i mobili devono essere riportati nella loro posizione corretta, ogni porta deve restare aperta durante il primo utilizzo per consentire al robot di esplorare interamente l’abitazione, e presso scale o bordi può essere necessaria una barriera fisica. Gli oggetti sul pavimento, come cavi, panni e pantofole, devono essere rimossi. Il manuale aggiunge un dettaglio specifico per i sensori visivi: le aree da pulire devono essere ben illuminate affinché il riconoscimento visivo funzioni correttamente. Il sensore AIVI Visual Detection e il sensore TrueMapping devono essere puliti con un panno pulito, evitando detergenti o spray. Bisogna inoltre evitare di stare in corridoi o spazi stretti mentre il robot lavora, perché si rischia di ostacolare il sensore di rilevamento e la navigazione.
Per sfruttare tutte le funzioni, il manuale consiglia di controllare il Deebot tramite l’app ECOVACS HOME. Prima della configurazione Wi-Fi bisogna assicurarsi che il telefono sia collegato a una rete Wi-Fi, che il router abbia attivo il segnale 2,4 GHz o misto 2,4/5 GHz, e che la spia Wi-Fi del robot lampeggi lentamente. La spia Wi-Fi ha tre stati: lampeggio lento quando il robot è scollegato o in attesa di connessione, lampeggio rapido durante il collegamento, luce fissa quando è connesso. I requisiti di rete sono precisi: bisogna usare rete 2,4 GHz o mista 2,4/5 GHz, router compatibile con 802.11b/g/n e IPv4, niente VPN o proxy, niente rete nascosta, crittografia WPA o WPA2, mentre WEP EAP non è supportato. Se si usa un ripetitore di rete, nome rete e password devono coincidere con quelli della rete principale. Il manuale spiega anche che funzioni come avvio remoto, interazione vocale, mappe 2D e 3D, impostazioni di controllo e pulizia personalizzata richiedono l’app e l’accettazione di informativa privacy e accordo utente. Senza consenso, alcune funzioni intelligenti non sono disponibili, ma restano utilizzabili le funzioni di base manuali.
L’installazione prevede il montaggio delle spazzole laterali, facendo attenzione che il colore della spazzola corrisponda al colore dello slot di montaggio. Prima dell’uso vanno rimosse pellicole e strisce protettive dal robot e dalla stazione. La stazione OMNI deve essere assemblata e collocata in un punto adeguato, con spazio libero attorno: più di 0,5 m ai lati e più di 1,5 m davanti. Il manuale consiglia di mantenere libera l’area attorno alla stazione e di evitare superfici riflettenti. Se vicino alla stazione ci sono specchi o battiscopa riflettenti, i 14 cm inferiori devono essere coperti. La stazione non deve stare sotto luce solare diretta ed è consigliato posizionarla su pavimento duro per sfruttare tutte le funzioni del robot. Il serbatoio dell’acqua pulita va riempito e il manuale raccomanda l’uso della soluzione detergente ECOVACS DEEBOT venduta separatamente, perché altri detergenti possono causare scivolamento del robot, blocco del serbatoio o altri problemi. Il robot va acceso spostando l’interruttore su “I”, perché non può caricarsi quando è spento. Il tempo di ricarica indicato è circa 6,5 ore, e il manuale consiglia di iniziare la pulizia dalla stazione e di non spostare la stazione durante il ciclo.
L’uso operativo è spiegato in modo semplice. Alla prima creazione della mappa è consigliabile seguire il robot, così da risolvere eventuali piccoli problemi. Se il Deebot tende a incastrarsi sotto un mobile, il manuale suggerisce tre soluzioni: alzare il mobile se possibile, coprire la parte inferiore del mobile o impostare una barriera virtuale tramite app. Per la prima pulizia bisogna assicurarsi che il robot sia completamente carico e non è consigliato montare le piastre dei panni. Per avviare il robot si tocca il pulsante sul Deebot o sulla stazione OMNI. Per mettere in pausa si tocca lo stesso comando sul robot o sulla stazione. Dopo alcuni minuti di pausa, la spia del robot si spegne; per risvegliarlo bisogna premere il pulsante AUTO. Per richiamare il robot alla stazione, si tiene premuto il comando per tre secondi o si usa il pulsante di richiamo sulla stazione. Quando il robot non lavora, il manuale consiglia di tenerlo acceso e in carica.
La funzione di lavaggio richiede il montaggio dei panni lavabili e delle relative piastre. Il manuale precisa che il serbatoio interno del Deebot può essere riempito automaticamente attraverso la stazione OMNI, quindi non serve riempirlo manualmente. La funzione lavaggio non deve essere usata sui tappeti. I panni lavabili non devono essere rimossi troppo spesso, per prolungare la vita del serbatoio, e le piastre dei panni non devono essere graffiate con stracci o altri oggetti. Quando l’app ECOVACS HOME segnala che i panni devono essere sostituiti, bisogna cambiarli tempestivamente. La stazione OMNI dispone anche di pulsanti per avviare o mettere in pausa il robot, richiamarlo, farlo uscire dalla stazione e attivare o disattivare il blocco bambini. Quando il blocco bambini è attivo, i tasti touch del robot e della stazione vengono bloccati per sicurezza; ripetendo la stessa operazione si disattiva.
La manutenzione regolare è fondamentale per mantenere il Deebot efficiente. Il manuale fornisce una tabella di frequenze. I panni lavabili devono essere sostituiti ogni uno o due mesi. Il sacchetto della polvere va sostituito quando lo richiede il messaggio vocale. Le spazzole laterali vanno pulite ogni due settimane e sostituite ogni tre-sei mesi. La spazzola principale va pulita una volta alla settimana e sostituita ogni sei-dodici mesi. Il filtro in spugna e il filtro ad alta efficienza devono essere puliti una volta alla settimana e sostituiti ogni tre-sei mesi. Il sensore TrueDetect 3D, il sensore visivo AIVI, il sensore TrueMapping, la ruota universale, i sensori anticaduta, il paraurti, i contatti di ricarica e i pin della stazione OMNI devono essere puliti una volta alla settimana. Il lavello di pulizia va pulito ogni due settimane, il serbatoio dell’acqua pulita ogni tre mesi, il serbatoio dell’acqua sporca dopo ogni lavaggio, il vano raccolta polvere una volta al mese e la stazione OMNI una volta al mese. Prima di qualsiasi manutenzione bisogna spegnere il robot e scollegare la stazione.
La pulizia del contenitore della polvere e dei filtri prevede lo svuotamento del contenitore, la rimozione dei filtri e il risciacquo del filtro secondo le immagini. Il manuale specifica di non pulire il filtro ad alta efficienza con dita o spazzole e di lasciarlo asciugare completamente prima dell’uso. La spazzola principale va rimossa, liberata da capelli, fili e residui con lo strumento multifunzione, poi reinserita. Le spazzole laterali vanno staccate e pulite da capelli e fibre. Gli altri componenti, come sensori, paraurti, contatti e ruote, vanno puliti con un panno asciutto e pulito, senza spray o detergenti. La stazione OMNI richiede operazioni dedicate: aggiungere acqua al lavello di pulizia, pulire il lavello, drenare l’acqua, svuotare il serbatoio dell’acqua sporca e pulire il filtro del serbatoio dell’acqua pulita. Per il sacchetto della polvere bisogna aprire il vano, estrarre il sacchetto tenendolo dalla maniglia, gettarlo, pulire il vano con un panno asciutto, inserire un sacchetto nuovo e richiudere il vano. La maniglia del sacchetto serve a ridurre la dispersione di polvere durante l’estrazione.
La risoluzione dei problemi è molto estesa. Se il robot non si collega all’app, il manuale suggerisce di controllare nome rete e password, copertura Wi-Fi, stato di configurazione, app installata e rete supportata. Se la mappa si perde, può dipendere dallo spostamento manuale del robot durante la pulizia; bisogna riportarlo davanti alla stazione e provare a recuperare la mappa dalla gestione mappe, oppure rifare la mappatura. Se non si crea la mappa dei mobili, il robot deve partire dalla stazione e completare una pulizia automatica senza essere spostato. Se le spazzole laterali cadono, non sono state inserite fino allo scatto. Se il robot non trova la stazione, la base può essere posizionata male, senza alimentazione, spostata manualmente, oppure il percorso di ricarica può essere bloccato. Se torna alla stazione prima di finire, l’ambiente può essere troppo grande e richiedere ricarica intermedia, o alcune aree possono essere bloccate da mobili e ostacoli.
Se il Deebot non si carica, bisogna controllare che sia acceso, che i contatti del robot tocchino i pin della stazione, che contatti e pin siano puliti e che la stazione sia alimentata. Se il robot è rimasto inutilizzato a lungo, la batteria potrebbe non caricarsi correttamente e bisogna contattare l’assistenza. Se è molto rumoroso, le spazzole o il contenitore possono essere ostruiti oppure può essere attiva la modalità Max; in questo caso il manuale consiglia la pulizia delle parti e il passaggio alla modalità Standard. Se il robot si blocca, spesso si è impigliato in cavi, tende o frange di tappeti, oppure è entrato sotto mobili con altezza simile alla propria. In caso di percorso disordinato, ripetizioni o piccole zone saltate, le cause possono essere oggetti sparsi, ruote che slittano su soglie, pavimenti appena cerati o sensore TrueMapping sporco. Il manuale invita a non interferire inutilmente, perché il robot può correggere da solo alcune aree saltate.
Le funzioni video e AIVI hanno problemi specifici. Se Video Manager non si apre o non mostra immagine, possono esserci connessione Wi-Fi debole, autorizzazioni privacy mancanti, latenza di rete o sensore AIVI ostruito. Se il controllo remoto è in ritardo, la causa probabile è il segnale Wi-Fi scarso. Se il sensore visivo AIVI non riconosce gli oggetti, l’area può essere poco illuminata o la lente sporca o ostruita. Il manuale consiglia di pulire la lente con un panno morbido e di evitare detergenti o spray. Se, dopo il ritorno alla stazione, il robot non svuota il contenitore, il vano raccolta può essere aperto, il sacchetto non installato, il robot può essere stato spostato manualmente, può essere attiva la modalità Non disturbare, oppure la stazione può rilevare un calo dell’efficienza di svuotamento. Se lo svuotamento fallisce, bisogna sostituire o controllare il sacchetto e pulire l’uscita del contenitore. Se l’interno del vano raccolta è sporco, possono esserci particelle fini passate attraverso il sacchetto o un sacchetto danneggiato. Se si verifica dispersione di cenere o polvere, l’uscita del contenitore può essere bloccata.
Altri problemi riguardano il lavaggio e la comunicazione con la stazione. Se la piastra del panno non ruota, può essere bloccata da oggetti estranei. Se il robot non risponde ai comandi della stazione, può essere troppo lontano o non accoppiato correttamente; il manuale suggerisce di scollegare la stazione per dieci secondi, riaccenderla, spegnere e riaccendere il robot, spingerlo manualmente sulla stazione e verificare i contatti di ricarica finché parte la ricarica e viene riprodotto il messaggio di accoppiamento riuscito. Se non si riesce ad attivare il blocco bambini, può esserci un’interruzione di comunicazione tra robot e stazione, per distanza o pareti, e bisogna avvicinare il robot. Se le ruote motrici sono bloccate, bisogna ruotarle e premerle per controllare eventuali corpi estranei. Se il lavello di pulizia è pieno e non si svuota, il serbatoio dell’acqua sporca può essere montato male, i tappi di tenuta possono non essere inseriti correttamente, la stazione può non drenare normalmente o la porta di aspirazione del lavello può essere ostruita. In alcuni casi bisogna verificare che la stazione aspiri correttamente l’acqua, asciugare il sensore di trabocco e controllare la presenza di corpi estranei tra serbatoio sporco e stazione.
Le specifiche tecniche concludono il quadro del manuale. Il robot DEX11 ha ingresso nominale 20 V 2 A. La stazione OMNI CH2103 ha ingresso nominale 220-240 V a 50-60 Hz e 0,3 A, uscita nominale 20 V 2 A, bande di frequenza 2400-2483,5 MHz, potenza in standby di rete inferiore a 2 W e modulo Wi-Fi con potenza inferiore a 100 mW. Nel complesso, il manuale dell’Ecovacs Deebot X1 Omni insegna che il prodotto offre una pulizia automatizzata molto avanzata, ma richiede preparazione dell’ambiente, corretta configurazione della stazione, rete Wi-Fi compatibile, manutenzione regolare e rispetto delle limitazioni. Usato correttamente, può mappare la casa, aspirare, lavare, riconoscere oggetti, gestire tappeti, tornare alla stazione, svuotare la polvere e mantenere i panni tramite la stazione OMNI. Usato senza riordinare la casa, con sensori sporchi, panni usurati, filtri ostruiti, sacchetto pieno, serbatoi non puliti o stazione posizionata male, può invece perdere la mappa, bloccarsi, fare rumore, non ricaricarsi, non svuotare la polvere o non completare correttamente il lavaggio.
Manuale di Istruzioni Ecovacs Deebot X1 Omni PDF
In questa sezione puoi trovare il manuale di istruzioni per Ecovacs Deebot X1 Omni in formato PDF, pronto per essere scaricato. Il documento contiene tutte le informazioni necessarie per utilizzare e mantenere al meglio il tuo robot aspirapolvere, incluse le procedure di configurazione, le istruzioni per la pulizia e la risoluzione dei problemi più comuni. Scaricando il manuale potrai consultare facilmente tutte le indicazioni direttamente dal tuo dispositivo, ogni volta che ne avrai bisogno.
