In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per lo scaldabagno Bosch Therm 4200. Il manuale contiene tutte le informazioni utili per l’installazione, l’utilizzo e la manutenzione dell’apparecchio, oltre a suggerimenti per la risoluzione dei problemi più comuni. Scaricando il documento potrai consultare comodamente tutte le indicazioni fornite dal produttore, assicurandoti un funzionamento sicuro ed efficiente dello scaldabagno.
Cosa Troverai nel Manuale Utente Scaldabagno Bosch Therm 4200
Il manuale dello scaldabagno Bosch Therm 4200 descrive uno scalda acqua istantaneo a gas destinato alla produzione di acqua calda sanitaria per uso domestico o per impieghi equivalenti, con funzionamento intermittente. Non è quindi una caldaia per il riscaldamento degli ambienti, ma un apparecchio che entra in funzione quando viene aperto un rubinetto dell’acqua calda e produce acqua calda nel momento in cui serve. Il documento è sia un manuale d’uso sia un manuale di installazione, perciò contiene informazioni rivolte all’utente finale e indicazioni tecniche riservate a installatori e manutentori qualificati. Questa distinzione attraversa tutto il manuale: l’utente può accendere e spegnere l’apparecchio, regolare potenza e temperatura, sostituire le batterie, pulire il pannello anteriore e fare alcuni controlli di base, mentre installazione, messa in servizio, regolazioni gas, conversione del tipo di gas, manutenzione interna e verifica dei dispositivi di sicurezza devono essere eseguite solo da personale tecnico autorizzato.
Il manuale si apre con il significato dei simboli e delle avvertenze. Bosch distingue tra pericolo, avvertenza, attenzione e avviso, in base alla gravità del rischio. “Pericolo” indica situazioni che possono provocare danni gravi o mortali alle persone, “avvertenza” segnala possibili lesioni gravi o mortali, “attenzione” riguarda danni lievi o medi, mentre “avviso” riguarda soprattutto danni materiali. Questa parte non è solo formale, perché lo scaldabagno lavora con gas combustibile, combustione, fumi di scarico, acqua calda e componenti elettrici alimentati da batterie. Una manomissione, un’installazione errata o una ventilazione insufficiente possono creare rischi seri, in particolare incendio, esplosione, ustioni e avvelenamento da monossido di carbonio.
Le avvertenze generali chiariscono che il manuale è destinato al proprietario e ai tecnici qualificati abilitati a operare su impianti gas, acqua, elettricità e riscaldamento. Prima dell’uso bisogna leggere e conservare le istruzioni, mentre prima dell’installazione il tecnico deve leggere le istruzioni tecniche e rispettare normative nazionali e regionali, regolamenti tecnici e direttive applicabili. Il manuale chiede anche di documentare gli interventi eseguiti. L’uso conforme è definito in modo preciso: l’apparecchio deve servire esclusivamente alla produzione di acqua calda sanitaria per consumo umano in impianti domestici o equivalenti. Ogni altro uso viene considerato improprio e il produttore esclude responsabilità per danni derivanti da utilizzi non previsti.
Una parte centrale riguarda il comportamento in caso di odore di gas. Il manuale spiega che, in presenza di gas, esiste rischio di esplosione. In caso di odore sospetto bisogna evitare fiamme, scintille, sigarette, accendini e fiammiferi. Non bisogna azionare interruttori elettrici, non bisogna estrarre spine e non bisogna usare telefoni all’interno dell’edificio. Bisogna chiudere l’alimentazione del gas sul dispositivo principale di intercettazione o sul contatore, aerare aprendo porte e finestre, avvisare gli altri occupanti e abbandonare l’edificio. Dall’esterno bisogna contattare vigili del fuoco, polizia e azienda erogatrice del gas. Questa procedura è molto importante perché anche una semplice scintilla può innescare una miscela esplosiva se si è accumulato gas nell’ambiente.
Il manuale dedica molta attenzione anche ai prodotti della combustione. Lo scaldabagno Therm 4200 è un apparecchio di tipo B11BS, quindi dipende dall’aria del locale per la combustione e deve essere collegato a un sistema di scarico dei fumi correttamente dimensionato. Il documento avverte del pericolo di morte per fuoriuscita di gas combusti e per combustione insufficiente. I tubi fumi e le guarnizioni non devono essere danneggiati, e l’apparecchio non deve essere usato contemporaneamente a dispositivi a ventilazione forzata nello stesso locale, come una cappa aspirante, se ciò compromette il corretto tiraggio. Se si avverte odore di gas combusti, bisogna chiudere l’adduzione del combustibile, aprire porte e finestre, avvisare gli occupanti, abbandonare l’edificio se necessario e far riparare subito il sistema di scarico. La corretta alimentazione di aria comburente è una condizione essenziale: non bisogna chiudere o ridurre aperture di ventilazione e sfiato su porte, finestre o pareti.
Il monossido di carbonio viene trattato come un rischio specifico. Il manuale ricorda che il CO è invisibile, insapore e inodore, e può accumularsi negli ambienti interni se l’impianto funziona male o se i fumi non vengono evacuati correttamente. Per prevenire questo pericolo, Bosch raccomanda ispezioni e manutenzioni regolari da parte di un’azienda specializzata autorizzata e l’uso di rilevatori di CO capaci di avvisare tempestivamente in caso di fuoriuscita. In caso di sospetta fuoriuscita di monossido di carbonio, bisogna avvisare tutti gli occupanti, abbandonare immediatamente l’edificio, informare un’azienda qualificata e far eliminare i difetti. Questo è uno dei passaggi più importanti del manuale, perché il monossido di carbonio è uno dei rischi più gravi collegati agli apparecchi a combustione installati in ambienti domestici.
Il manuale ribadisce che installazione, prima messa in funzione e manutenzione devono essere eseguite solo da una ditta specializzata. Dopo l’installazione delle linee di adduzione del combustibile va effettuata la prova di tenuta ermetica. Se l’apparecchio funziona con aria presa dal locale, bisogna accertarsi che il locale soddisfi i requisiti di ventilazione. Devono essere utilizzati solo pezzi di ricambio originali. I lavori elettrici, anche se l’apparecchio usa batterie per l’accensione elettronica, sono comunque riservati a tecnici specializzati quando riguardano impianti o parti elettriche. Prima di qualsiasi intervento elettrico occorre disattivare la tensione, impedire la riaccensione accidentale e verificare l’assenza di tensione.
La sezione sulle informazioni dell’apparecchio presenta il Therm 4200 come uno scalda acqua istantaneo a gas che funziona con la pressione di un pulsante. I modelli citati sono T4204 10 e T4204 14, dove il numero 10 o 14 indica la portata di acqua calda sanitaria in litri al minuto. Sono previste versioni per gas metano e per gas liquido. Il manuale identifica anche le categorie gas, tra cui metano del gruppo 2H o 2M e gas liquido del gruppo 3+. La targhetta identificativa si trova nella parte posteriore in basso e riporta dati fondamentali come prestazioni, omologazioni e numero di serie. Prima della messa in funzione è indispensabile verificare che il tipo di gas riportato in targhetta corrisponda a quello effettivamente fornito nel luogo di installazione.
Il volume di fornitura comprende lo scalda acqua istantaneo a gas, materiale di fissaggio, accessori per attacco acqua, accessori per attacco gas, un set di due batterie tipo R20 da 1,5 V e la documentazione dell’apparecchio. La descrizione tecnica segnala che lo scaldabagno è per montaggio a parete, dispone di accensione elettronica attivata all’apertura dell’acqua, può funzionare con gas metano o gas liquido, ha una camera di combustione senza rivestimento in stagno o piombo, una valvola dell’acqua in poliammide rinforzata con fibra di vetro e un sistema di regolazione della quantità d’acqua per mantenere una portata costante anche con pressione di alimentazione variabile. La temperatura viene aumentata in modo proporzionale alla portata d’acqua tramite quantità di gas impostabile.
I dispositivi di sicurezza sono numerosi. Il manuale cita l’elettrodo di controllo contro lo spegnimento involontario della fiamma del bruciatore, il dispositivo per il monitoraggio dei gas combusti, il dispositivo per il monitoraggio dello stato della fiamma, il limitatore di temperatura per evitare il surriscaldamento della camera di combustione e il limitatore di temperatura dei gas combusti. La panoramica interna mostra componenti come dispositivo di controllo gas di scarico, camino, limitatore temperatura, elettrodo di controllo, regolatore temperatura e portata, rubinetto dell’acqua, ingresso gas, uscita acqua, dispositivo di accensione, contenitore batterie, interruttore On/Off, valvola gas, bruciatore, bruciatore di accensione, elettrodo accensione, camera di combustione, tronchetto fumi e LED di indicazione. Per l’utente finale questi nomi aiutano a capire che non si tratta di un apparecchio semplice da aprire o riparare autonomamente: all’interno sono presenti organi di combustione e sicurezza che devono rimanere integri.
La parte d’uso spiega le operazioni principali. Al primo utilizzo bisogna aprire tutti i rubinetti di intercettazione per gas e acqua, ma la prima messa in funzione deve essere eseguita da un tecnico specializzato autorizzato, che deve anche fornire al cliente le informazioni necessarie per l’uso corretto. L’apparecchio si accende e si spegne premendo l’interruttore dedicato. L’accensione elettronica usa due batterie R20 da 1,5 V. Se il LED rosso lampeggia, significa che le batterie devono essere sostituite. Il manuale ricorda di non gettare le batterie scariche nei rifiuti domestici, di conferirle negli appositi punti di raccolta, di non riutilizzare batterie scariche e di usare solo il tipo indicato.
La regolazione della potenza avviene tramite il selettore. Se si riduce la potenza, la temperatura dell’acqua si abbassa e la potenza termica diminuisce. Se si aumenta la potenza, l’acqua esce più calda e la potenza termica sale. C’è poi la regolazione della temperatura e della quantità d’acqua. Ruotando il regolatore in senso antiorario aumenta la quantità d’acqua e diminuisce la temperatura; ruotandolo in senso orario diminuisce la quantità d’acqua e aumenta la temperatura. Il manuale consiglia di impostare la temperatura sul valore più basso possibile compatibile con il fabbisogno, perché così si riduce il consumo di energia e si limita la formazione di calcare nella camera di combustione. Questa è una regola molto pratica: usare acqua troppo calda per poi miscelarla con fredda al rubinetto aumenta sprechi e incrostazioni.
Il manuale dedica una tabella al rischio di ustioni. A 50 °C un adulto si ustiona dopo più di 5 minuti, mentre anziani e bambini sotto i 5 anni possono ustionarsi in circa 2,5 minuti. A 55 °C bastano circa 30 secondi per un adulto e circa 15 secondi per anziani o bambini piccoli. A 60 °C il tempo scende a meno di 5 secondi per un adulto e circa 2,5 secondi per soggetti più vulnerabili. A 65 °C il rischio è quasi immediato. Per questo il manuale invita a controllare sempre la temperatura dell’acqua al punto di utilizzo con le mani. È una raccomandazione fondamentale, soprattutto in presenza di bambini, anziani o persone con ridotta sensibilità al calore.
La funzione di scarico dell’apparecchio riguarda il rischio gelo. Il gelo può causare danni materiali allo scaldabagno, quindi in caso di pericolo bisogna svuotarlo. La procedura prevede di collocare un recipiente sotto l’apparecchio, togliere le batterie, chiudere la valvola di intercettazione dell’acqua a monte, aprire un rubinetto dell’acqua calda, rimuovere la clip di fissaggio e la chiusura, quindi lasciare uscire tutta l’acqua. Il reset dell’apparecchio, per alcune disfunzioni, può essere eseguito chiudendo e riaprendo un rubinetto dell’acqua calda sanitaria. È una procedura semplice, ma se il problema si ripete non va interpretata come soluzione definitiva: serve la verifica di un tecnico.
Il dispositivo di controllo dei gas combusti è uno dei componenti più importanti. Il manuale avverte di non spegnerlo, danneggiarlo o sostituirlo con un’altra parte. Questo dispositivo controlla che lo scarico dei fumi avvenga correttamente e spegne automaticamente lo scaldabagno quando le condizioni non sono soddisfatte, impedendo che i gas combusti arrivino nel locale di posa. Dopo una fase di raffreddamento, la sonda può riavviarsi. Se l’apparecchio si spegne durante il funzionamento, bisogna aerare il locale, attendere 10 minuti e rimetterlo in funzione. Se continua a spegnersi, bisogna consultare un tecnico autorizzato. L’utente non deve effettuare manipolazioni sull’apparecchio.
La preinstallazione riguarda soprattutto il tecnico. Il manuale precisa che installazione, collegamento elettrico, attacco gas, attacco dei condotti di aspirazione e scarico e prima messa in funzione devono essere eseguiti solo da personale tecnico autorizzato. Prima dell’installazione bisogna verificare con l’azienda erogatrice le condizioni relative ad apparecchi a gas e ventilazione del locale, controllare che il tipo di gas della targhetta corrisponda al gas fornito, verificare la presenza di tutte le parti e rimuovere i tappi dai collegamenti acqua e gas. Per la qualità dell’acqua, il manuale indica che lo scaldabagno deve essere usato con acqua adatta al consumo umano. Nelle zone con acqua dura viene raccomandato un sistema di trattamento. I valori indicati per ridurre depositi e invecchiamento della camera di combustione comprendono solidi disciolti totali da 0 a 600 mg/l, durezza da 0 a 180 mg/l e pH tra 6,5 e 9,0.
La scelta del locale di installazione richiede ventilazione e protezione dal gelo. L’apparecchio non deve essere installato sopra una fonte di calore, deve rispettare le distanze minime e deve essere collegato a un sistema di scarico dei gas combusti. Per apparecchi di tipo B non bisogna installarlo in ambienti con volume inferiore a 8 metri cubi, senza considerare la mobilia entro i limiti indicati. L’apertura di ventilazione deve garantire una superficie minima per l’ingresso dell’aria comburente: per apparecchi della fascia che comprende il modello 10 è indicata un’area effettiva minima di 60 cm², mentre per quelli della fascia che comprende il modello 14 viene indicata un’area minima di 90 cm². L’aria comburente deve essere priva di sostanze aggressive come idrocarburi alogenati contenenti cloro o fluoro, presenti in solventi, vernici, colle, gas propulsori e alcuni prodotti di pulizia.
L’installazione a parete prevede la scelta dei punti di fissaggio, il controllo preventivo di collegamenti gas, acqua e fumi, la foratura della parete e il montaggio di tasselli e ganci forniti. La parete deve essere piana e capace di reggere il peso dell’apparecchio. Lo scaldabagno non deve mai essere appoggiato sugli attacchi gas e acqua, perché si potrebbero provocare danni. Il sistema di scarico dei gas combusti deve essere a tenuta, correttamente dimensionato, preferibilmente verticale, con sezioni orizzontali minime o assenti, isolato termicamente e con uscita sopra il punto più alto del tetto. All’estremità deve essere montata una protezione contro vento e pioggia. Se il tubo passa attraverso pareti o mobili con materiali infiammabili, bisogna prevedere isolamento termico per mantenere la temperatura superficiale sotto 85 °C. Anche il collegamento dell’acqua deve essere controllato per la tenuta e le tubazioni fredda e calda devono essere contrassegnate chiaramente per evitare inversioni.
Il collegamento del gas è descritto con avvertenze molto severe, perché una perdita può causare incendio o esplosione. Il manuale richiama il rispetto delle norme UNI CIG 7129 e 7131, compresa la presenza di un rubinetto gas a monte dell’apparecchio, visibile e accessibile. Bisogna verificare che l’apparecchio sia adatto al tipo di gas fornito, installare il rubinetto gas il più vicino possibile, pulire accuratamente la tubazione dopo il collegamento e controllare la tenuta. Il manuale indica anche limiti di pressione: per metano l’apparecchio non deve essere usato se la pressione statica di alimentazione è inferiore a 17 mbar o superiore a 25 mbar; per GPL non deve essere messo in funzione se la pressione del collegamento è inferiore o superiore ai limiti indicati per propano e butano.
L’avviamento comprende apertura delle valvole di acqua e gas, verifica della tenuta di tutti i collegamenti, inserimento corretto delle batterie, accensione dell’apparecchio e apertura di un rubinetto dell’acqua calda. Le impostazioni della pressione gas e della portata sono riservate ai tecnici autorizzati e richiedono l’uso di un manometro. Il manuale riporta valori di pressione per metano, gas “Sardinia”, butano e propano, differenziati per modelli da 10 e 14 litri. La conversione del tipo di gas può essere fatta solo con kit originali e da personale qualificato. I componenti sigillati non devono essere aperti dall’utente.
La manutenzione è riservata a tecnici qualificati e abilitati. Bosch raccomanda un’ispezione annuale con eventuali interventi di manutenzione, soprattutto per garantire i valori limite relativi al consumo di gas e alle emissioni. Gli interventi principali comprendono pulizia della camera di combustione e del bruciatore, ma il tecnico può stabilire la necessità di intervenire anche su altri componenti. Durante la manutenzione bisogna usare solo ricambi originali, chiudere i dispositivi di intercettazione gas e acqua, sostituire guarnizioni e anelli di tenuta smontati e usare solo i lubrificanti indicati per collegamenti idraulici e avvitamenti gas. Dopo la manutenzione occorre serrare di nuovo tutti i collegamenti, verificare l’impostazione gas, controllare la tenuta del circuito fumi con pannello montato e verificare che non ci siano fughe di gas o acqua.
Il manuale dedica spazio anche alle disfunzioni. Anche se la tabella completa è rivolta in parte al tecnico, il principio generale è che spegnimenti, mancata accensione, problemi di temperatura, blocchi ricorrenti o interventi del dispositivo fumi non devono essere ignorati. Alcune anomalie possono essere temporaneamente risolte con il reset tramite chiusura e riapertura del rubinetto dell’acqua calda, ma se il problema si ripete bisogna rivolgersi a un tecnico. L’uso prolungato aumenta l’usura di componenti come contatti elettrici della sonda di sicurezza, rubinetto gas, rubinetto acqua e camera di combustione. Se si nota corrosione visibile, il manuale prescrive di chiamare un tecnico specializzato autorizzato.
La parte tecnica finale riporta dati prestazionali, dati di consumo energetico, schema elettrico e intervalli di regolazione. Il manuale include anche informazioni ambientali. Bosch dichiara che la protezione dell’ambiente è un principio fondamentale del gruppo e che imballi e apparecchi obsoleti devono essere gestiti favorendo il riciclo. I materiali dell’imballaggio sono riutilizzabili, mentre gli apparecchi dismessi contengono componenti separabili e riciclabili. Le batterie non devono essere gettate nei rifiuti domestici, ma conferite nei centri di raccolta locali.
Nel complesso, il manuale del Bosch Therm 4200 presenta uno scaldabagno istantaneo a gas semplice nell’uso quotidiano, ma tecnicamente delicato per installazione e sicurezza. L’utente deve sapere accenderlo, regolare potenza e temperatura, sostituire correttamente le batterie, evitare temperature inutilmente alte, controllare l’acqua al rubinetto per prevenire ustioni, svuotare l’apparecchio in caso di gelo e non manipolare mai i dispositivi di sicurezza. Il tecnico, invece, deve occuparsi di locale di posa, ventilazione, scarico fumi, collegamenti acqua e gas, prove di tenuta, pressione gas, conversioni, manutenzione interna e verifica dei dispositivi di controllo. Il messaggio pratico del manuale è netto: uno scaldabagno a gas offre acqua calda in modo rapido ed efficiente, ma deve lavorare in un ambiente ben ventilato, con scarico fumi corretto, gas adatto, manutenzione regolare e nessuna manomissione da parte dell’utente.

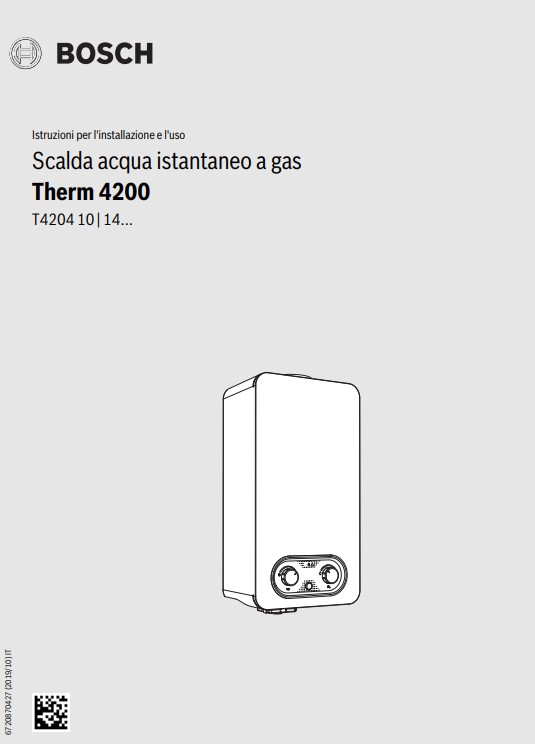

Manuale di Istruzioni Scaldabagno Bosch Therm 4200 PDF
Per facilitare l’uso corretto e sicuro dello scaldabagno Bosch Therm 4200, è fondamentale consultare il manuale di istruzioni ufficiale. Il documento fornisce tutte le informazioni necessarie per l’installazione, l’uso quotidiano e la manutenzione dell’apparecchio, oltre a importanti indicazioni per risolvere eventuali problemi. Di seguito è possibile scaricare gratuitamente il manuale in formato PDF, così da averlo sempre a portata di mano.
